Introduction L’outil privilégié permettant la conception des produits est le schéma. Il permet de communiquer rapidement autour d’un concept sans présager des solutions techniques retenues. Lire un schéma, c’est identifier des symboles qui correspondent à des composants. C’est suivre un « chemin » qui les relie.

A quoi sert la schématisation ? Un schéma est une représentation graphique fidèle et synthétique d’un système technique. Il permet d’avoir une vision globale du positionnement des éléments techniques principaux les uns par rapport aux autres. Il fait ressortir la structure, les interactions entre les différents composants du système représenté, ce qui permet d’appréhender les principes de fonctionnement de ce dernier. Le schéma est un outil de communication technique. Les symboles utilisés dans les schémas sont normalisés ou font l’objet de convention.

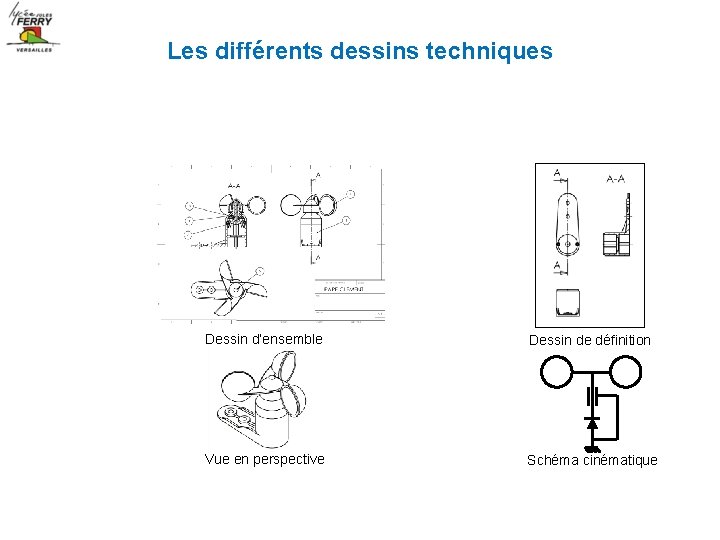

Les différents dessins techniques Dessin d’ensemble Dessin de définition Vue en perspective Schéma cinématique

Disposition des vues Dessus Derrière Gauche Face Dessous Droite Face Gauche Droite Derrière Dessus Perspective

Types de traits Désignation Traits Application Continu fort Arêtes et contours vus Continu fin Lignes de cote Hachures Interrompu fin Arêtes et contours cachés Mixte fin Axes Plan de symétrie Mixte fin, fort aux extrémités et aux changements de direction Tracés de plans de coupe

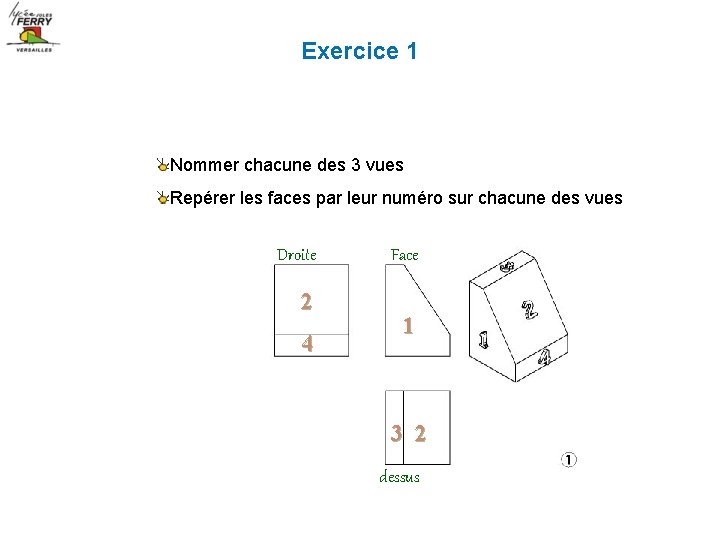

Exercice 1 Nommer chacune des 3 vues Repérer les faces par leur numéro sur chacune des vues Droite 2 4 Face 1 3 2 dessus

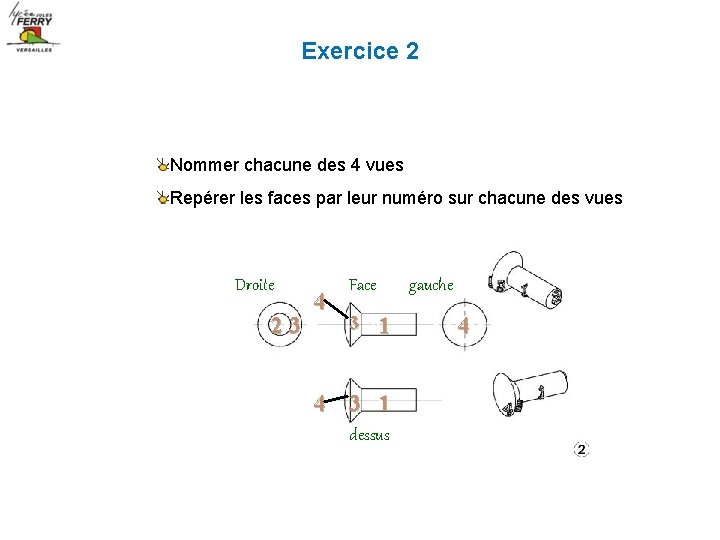

Exercice 2 Nommer chacune des 4 vues Repérer les faces par leur numéro sur chacune des vues Droite 23 4 Face 3 gauche 1 4 3 1 dessus 4

Exercice 3 Recopier chacune des vues de la pièce en perspective dans le cadre qui lui correspond, les nommer Dessiner les arrêtes cachées Dessous gauche droite Dessus

Exercice 4 Recopier chacune des vues de la pièce en perspective dans le cadre qui lui correspond, les nommer Dessiner les arrêtes cachées dessous gauche droite dessus

Exercice 5 Compléter les vues Dessiner les arrêtes cachées

Exercice 6 Compléter les vues Dessiner les arrêtes cachées

Les coupes

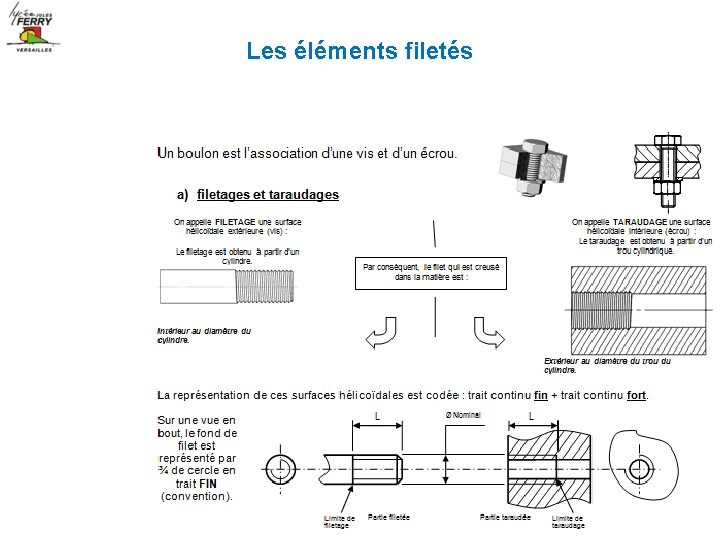

Les éléments filetés

Les éléments filetés

Les éléments filetés

Exercice

Les éléments standards

Les éléments standards

Exercice

Le schéma hydraulique

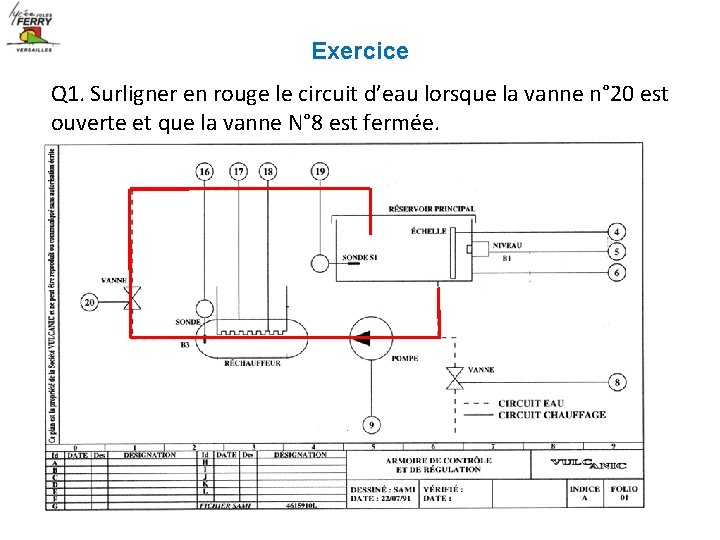

Exercice Q 1. Surligner en rouge le circuit d’eau lorsque la vanne n° 20 est ouverte et que la vanne N° 8 est fermée.

Exercice Q 2. Surligner en bleu le circuit d’eau lorsque la vanne n° 8 est ouverte et que la vanne N° 20 est fermée.

Exercice Q 3. Le réchauffeur se trouve en dessous du réservoir principal, expliquer quelle est la fonction de la pompe. Elle permet de remonter l’eau dans le réservoir

Exercice Q 4. Entourer en bleu le capteur qui sera utile pour la régulation de température. (Sonde S 1)

Le schéma électrique Dans le domaine domestique ou industriel, les schémas électriques sont utilisés pour réaliser les câblages nécessaires au bon fonctionnement des systèmes.

Le schéma électrique Avant la lecture d’un schéma électrique, il est indispensable de connaitre les symboles utilisés en électricité.

Le schéma électrique

Le schéma électrique de puissance

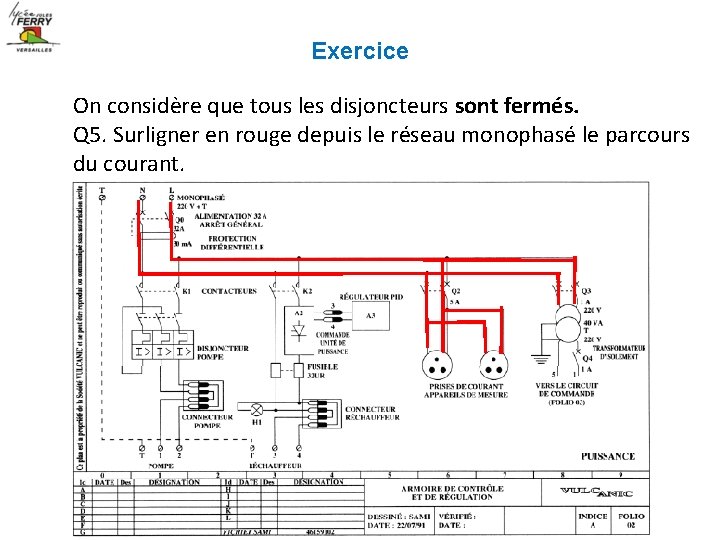

Exercice On considère que tous les disjoncteurs sont fermés. Q 5. Surligner en rouge depuis le réseau monophasé le parcours du courant.

Exercice On considère que tous les disjoncteurs sont fermés. Q 6. Entourer en vert le contacteur qu’il faut fermer pour alimenter la pompe.

Exercice On considère que tous les disjoncteurs sont fermés. Q 7. Entourer en jaune la lampe qui s’allume quand le réchauffeur est en fonctionnement.

Le schéma électrique de commande

Le schéma d’implantation
