QU’EST-CE-QU’UN SYSTÈME AUTOMATISÉ ? Définition système automatisé : Un système automatisé est un ensemble d'éléments qui effectue des actions cycliques sans intervention de l'utilisateur. Celui-ci se contente de donner des ordres de départ et d'arrêt. Il est composé de 2 parties : La partie Commande ( PC ) La partie Opérative ( PO ) Exemple automatisme: Distributeur automatique de plateau à la cantine

EXEMPLES DE SYSTÈMES AUTOMATISÉS La barrière automatique est un système automatique Le radar automatique repère la vitesse du véhicule. Si car elle s'ouvre dès l'instant où un véhicule est face à la la vitesse est supérieure à la vitesse autorisée alors le radar déclenche une photo du véhicule. barrière. La détection se fait grâce à un capteur.

LA PARTIE COMMANDE / PARTIE OPÉRATIVE D’UN SYSTÈME AUTOMATISÉ PARTIE COMMANDE La partie commande reçoit les consignes de l'opérateur. La partie commande adresse des ordres à la partie opérative. Exemple : La télécommande d’un portail donne l’ordre au portail de s’ouvrir. PARTIE OPERATIVE La partie opérative effectue les opérations. Elle est généralement composée d'actionneurs, de capteurs, d'effecteurs et d'un bâti. - Exemple : La barrière de parking se lève et se baisse.

SCHEMA DU PRINCIPE PARTIE COMMANDE / PARTIE OPERATIVE

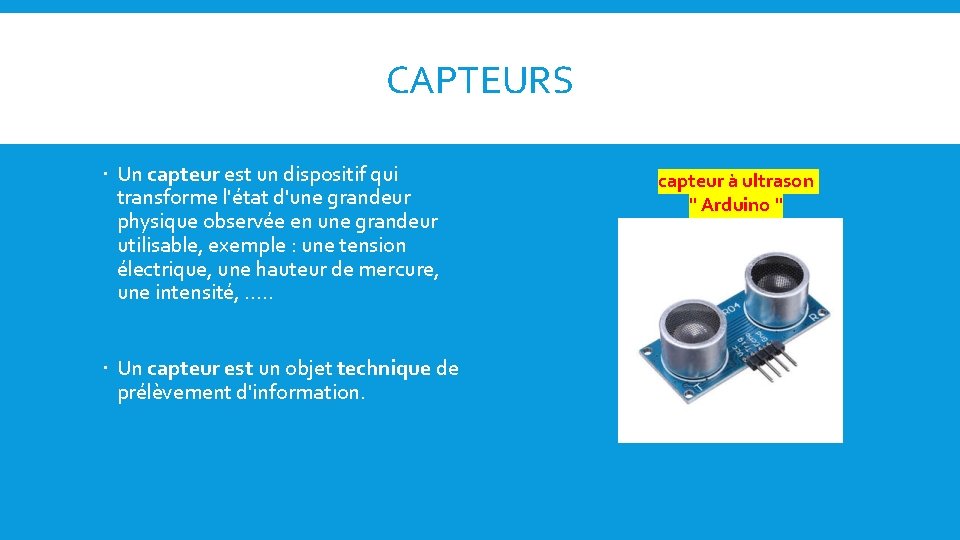

CAPTEURS Un capteur est un dispositif qui transforme l'état d'une grandeur physique observée en une grandeur utilisable, exemple : une tension électrique, une hauteur de mercure, une intensité, …. . Un capteur est un objet technique de prélèvement d'information. capteur à ultrason " Arduino "

ACTIONNEURS Les actionneurs sont le plus souvent des composants électroniques capable de produire un phénomène physique (déplacement, dégagement de chaleur, émission de lumière. . . ) à partir de l'énergie qu'il reçoit. On peut classer les actionneurs suivant différents critères : énergie utilisée phénomène physique utilisable principe mis en œuvre Moteur pas à pas

EST-CE QUE C’EST UN CAPTEUR OU UN ACTIONNEUR ? La télévision Capteur L'écran L'antenne OUI Le haut-parleur OUI Le récepteur de la télécommande OUI La télécommande de la télévision Capteur Le clavier Le faisceau infra-rouge Actionneur OUI
