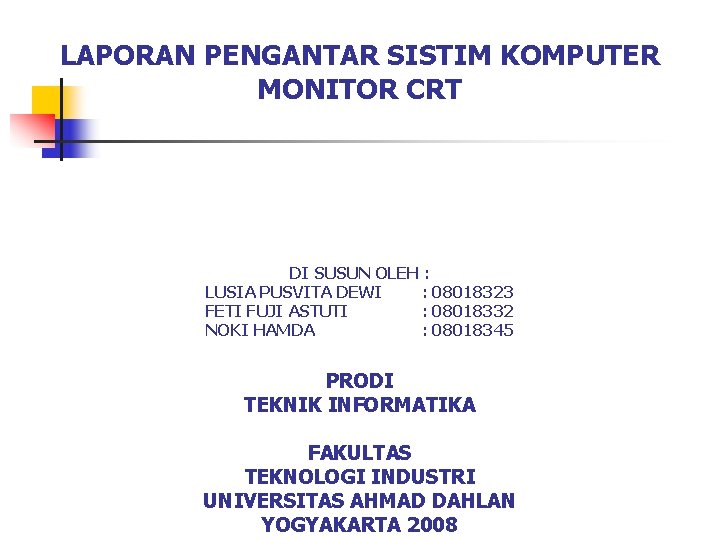

LAPORAN PENGANTAR SISTIM KOMPUTER MONITOR CRT DI SUSUN OLEH : LUSIA PUSVITA DEWI :

LAPORAN PENGANTAR SISTIM KOMPUTER MONITOR CRT DI SUSUN OLEH : LUSIA PUSVITA DEWI : 08018323 FETI FUJI ASTUTI : 08018332 NOKI HAMDA : 08018345 PRODI TEKNIK INFORMATIKA FAKULTAS TEKNOLOGI INDUSTRI UNIVERSITAS AHMAD DAHLAN YOGYAKARTA 2008

Monitor atau yang juga disebut sebagai “computer display” merupakan komponen output yang digunakan untuk

Monitor atau yang juga disebut sebagai “computer display” merupakan komponen output yang digunakan untuk menampilkan teks atau gambar ke layar sehingga dapat dinikmati oleh pemakai. Pada generasi awal komputer, belum menggunakan monitor khusus seperti sekarang ini. Komputer waktu itu terhubung dengan TV keluarga sebagai layar penampil dari pengolahan data yang dilakukannya. Yang cukup menjadi masalah adlaah bahwa resolusi monitor TV saat itu hanya mampu menampilkan 40 karakter secara horisontal pada layar.

Jenis monitor : 1. Digital Menggunakan sinyal digital dalam proses pengiriman data. 2. Analog

Jenis monitor : 1. Digital Menggunakan sinyal digital dalam proses pengiriman data. 2. Analog Menggunakan sinyal analog dalam proses pengiriman data 3. Multi scanning perpaduan antara monitor analog dan digital Tipe monitor : 1. CRT (Cathode Ray Tube) Berkerja berdasarkan pendaran fosvor yang terjadi akibat dihantam elektron didalam tabung 2. LCD (Liquid Cristal Displays) Berkerja dari monitor plasma dengan menggunakan Polarisasi , yaitu pembelokan cahaya dengan warna tertentu. 3. Monitor Plasma Menggunakan teknologi gas neon/xeon yang diapit dua lapisan pelat kaca

CRT atau Cathode Ray tube bekerja berdasarkan pendaran fosfor yang terjadi akibat dihantam elektron

CRT atau Cathode Ray tube bekerja berdasarkan pendaran fosfor yang terjadi akibat dihantam elektron di dalam tabung. Secara sederhana bisa digambarkan seperti ini. Sebuah permukaan tabung bagian depan dilapisi oleh fosfor dan di dalam tabung terdapat sebuah pistol elektron atau katoda yang berfungsi untuk menciptakan elektron menuju ke layar tabung. begitu aliran itu menghantam fosfor, terjadilah pendaran dari fosfor dan supaya fosfor bisa terus menerus berpendar, ia senantiasa harus dikenai dengan elektron tadi. Sapuan elektron mengenai fosfor tadi yang disebut refresh rate, diukur dalam satuan hertz. Makin tinggi frekuensi sapuan. Makin baguskualitas monitor. mata manusia mampu mentoleransi frekuensi refresh rate minimum sebesar 60 hertz.

PRINSIP KERJA Prinsip kerja monitor CRT (Cathode Ray Tube), sama dengan prinsip kerja televisi

PRINSIP KERJA Prinsip kerja monitor CRT (Cathode Ray Tube), sama dengan prinsip kerja televisi yang berbasis CRT. Elektron ditembakkan dari belakang tabung gambar menuju bagian dalam tabung yang dilapis elemen yang terbuat dari bagian yang memiliki kemampuan untuk memendarkan cahaya. Sinar elektron tersebut melewati serangkaian magnet kuat yang membelok-belokkan sinar menuju bagian-bagian tertentu dari tabung bagian dalam. Begitu sinar tersebut sampai ke bagian kaca tabung TV atau monitor, dia akan menyinari lapisan berpendar, menyebabkan tempat-tempat tertentu untuk berpendar secara temporer. Setiap tempat tertentu mewakili pixel tertentu. Dengan mengontrol tegangan dari sinar tersebut, terciptalah teknologi yang mampu mengatur pixel-pixel tersebut untuk berpendar dengan intensitas cahaya tertentu. Dari pixel-pixel tersebut, dapat terbentuklah gambar. Teorinya, untuk membentuk sebuah gambar, sinar tadi menyapu sebuah garis horizontal dari kiri ke kanan, menyebabkan pixel-pixel tadi berpendar dengan intensitas cahaya sesuai dengan tegangan yang telah diatur. Proses tersebut terjadi pada semua garis horizontal yang ada pixel layar, dan ketika telah sampai ujung, sinar tersebut akan mati sementara untuk mengulang proses yang sama untuk menghasilkan gambar yang berbeda. Makanya Belia dapat nonton objek yang seolah-olah bergerak di layar televisi atawa monitor.

KOMPONEN DALAM MONITOR 1. TABUNGGAMBAR Sinar katoda adalah aliran elektron kecepatan tinggi yang dipancarkan

KOMPONEN DALAM MONITOR 1. TABUNGGAMBAR Sinar katoda adalah aliran elektron kecepatan tinggi yang dipancarkan dari katoda yang dipanaskan dari sebuah tabung vakum. Dalam tabung sinar katoda, elektron-elektron secara hati-hati diarahkan menjadi pancaran, dan pancaran ini di"defleksi" oleh medan magnetik untuk men"scan" permukaan di ujung pandan (anode), yang sebaris dengan bahan berfosfor (biasanya berdasar atas logam transisi atau rare earth. Ketika elektron menyentuh material pada layar ini, maka elektron akan menyebabkantimbulnya cahaya.

2. Rangkaian RGB juga disebut sebagai rangkaian matrix. Adapun prinsip kerja rangkaian matrix adalah

2. Rangkaian RGB juga disebut sebagai rangkaian matrix. Adapun prinsip kerja rangkaian matrix adalah mengubah tegangan perbedaan warna yang telah dicampur dengan sinyal sinkronisasi yang diberikan demulator warna kembali menjadi tegangan perbedaan warna. Rangkaian matrix ini harus dapat mengadakan atau membuat agar perbandingan-perbandingan antara amplitudo-amplitudo tegangan perbedaan warna itu dapat mempunyai harga yang tepat, tak tergantung dari cara penguatan sebelumnya. Jadi dalam hal ini rangkaian matrix tersebut hanyalah tinggal mengusahakan untuk memperoleh amplitudo-amplitudo yang tepat dari ketiga tegangan-tegangan perbedaan warna yang belum direduksi yang diperlukan tabung gambar. Antara ketig tegangan-tegangan perbedaan warna tersebut harus mempunyai amplitudo yang relatif tepat bagi tabung gambar. Untuk itulah maka tabung-tabung di dalam rangkaian matrix itu harus sanggup memberikan penguatan-penguatan yang cocok terhadap tegangan perbedaan warna itu, sesuai dengan yang dibutuhkan oleh tabung gambar tersebut.

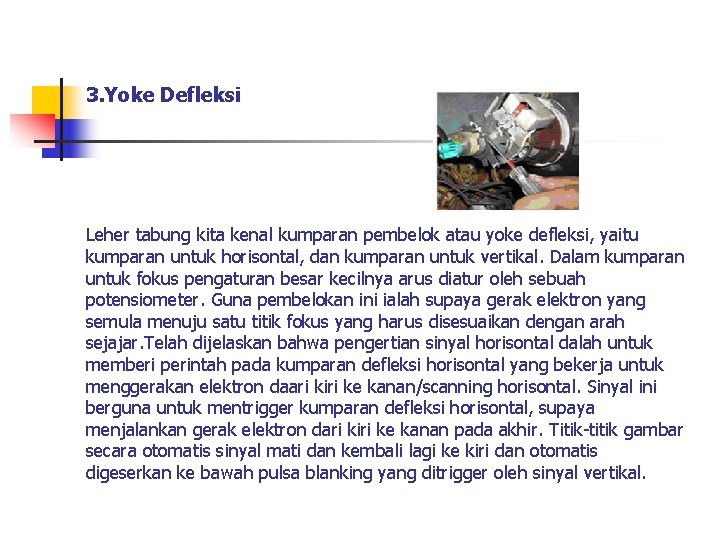

3. Yoke Defleksi Leher tabung kita kenal kumparan pembelok atau yoke defleksi, yaitu kumparan

3. Yoke Defleksi Leher tabung kita kenal kumparan pembelok atau yoke defleksi, yaitu kumparan untuk horisontal, dan kumparan untuk vertikal. Dalam kumparan untuk fokus pengaturan besar kecilnya arus diatur oleh sebuah potensiometer. Guna pembelokan ini ialah supaya gerak elektron yang semula menuju satu titik fokus yang harus disesuaikan dengan arah sejajar. Telah dijelaskan bahwa pengertian sinyal horisontal dalah untuk memberi perintah pada kumparan defleksi horisontal yang bekerja untuk menggerakan elektron daari kiri ke kanan/scanning horisontal. Sinyal ini berguna untuk mentrigger kumparan defleksi horisontal, supaya menjalankan gerak elektron dari kiri ke kanan pada akhir. Titik-titik gambar secara otomatis sinyal mati dan kembali lagi ke kiri dan otomatis digeserkan ke bawah pulsa blanking yang ditrigger oleh sinyal vertikal.

Pada umumnya, monitor yang pada saat ini menggunakan tabung sinar katoda atau cathode ray

Pada umumnya, monitor yang pada saat ini menggunakan tabung sinar katoda atau cathode ray tube (CRT). Dengan teknik scan-nya (raster scan technique) bisa dihasilkan gambar pada layar monitor. Sinar elektron yang dihasilkan akan bergerak secara cepat dan lurus serta bolak balik dari atas kebawah melintasi bagian belakang monitor yang dilapisi pospor. Pospor ini akan bersinar apabila ditembus sinar elektrone tersebut hidup atau mati, sehingga gambar-gambar dapat dibentuk pada layar monitor. Begitu banyak dan cepatnya sinar ataupun spot yang terbentuk dari hasil penembusan sinar elektrone yang diikuti oleh pembakaran phospor, maka yang nampak dipermukaan seperti halnya pola huruf Z yang bergerak-gerak. Pola seperti ini disebut sebagai "raster pattern"
