PERIFERN ZAZEN POTAE CO TO VLASTN JE Hardware

PERIFERNÍ ZAŘÍZENÍ POČÍTAČE

CO TO VLASTNĚ JE? • Hardware, který není přímo součástí počítače, ale dodatečně se k němu připojuje. • Periferní zařízení (zkráceně periferie) jsou tedy například monitory, tiskárny, klávesnice, myši aj. •

ZÁKLADNÍ ROZDĚLENÍ PERIFERIE • Výstupní: tiskárna, monitor, reproduktor, sluchátka • Vstupní: klávesnice, myš, webcam, joystick atd. • Vstupně-výstupní: flashdisk, paměťové karty, CD, DVD, WIFI router, fotoaparát, tablet, mobilní telefon atd.

MONITOR • Je základní výstupní zařízení počítače sloužící k zobrazování textových a grafických informací. • Je-li připojen k počítači, je propojen s grafickou kartou (může být připojen i k dalším zařízením) • Monitor může být také součástí samostatného počítačového terminálu. • Používá se aditivní míchání barev RGB • Základní rozdělení: CRT (klasická vakuová obrazovka) LCD (tekuté krystaly) plazmová obrazovka a další, méně obvyklé typy (OLED, SED, atd. )

OBRÁZKY CRT A LCD MONITORŮ

FUNGOVÁNÍ CRT MONITORU • ze tří katod emitovány elektronové svazky, které jsou pomocí jednotlivých mřížek až na stínítko obrazovky. • Na zadní stěně stínítka obrazovky jsou naneseny vrstvy tzv. luminoforů (mění Ek ► E světelnou) Red, Green, Blue (aditivní sčítání barev) • Elektronový svazek projde maskou a dostane se na luminofor, dojde tedy k rozsvícení bodu určité barvy • Elektronové svazky jsou vychylovány pomocí vychylovacích cívek tak, aby postupně opisovaly zleva doprava a shora dolů jednotlivé řádky obrazovky • Dnes se jedná už o zastaralou technologii, i když hlavní funkcionalita zůstává stejná

FUNGOVÁNÍ LCD MONITORŮ • Každý pixel LCD se skládá z molekul tekutých krystalů uložených mezi dvěma průhlednými elektrodami a mezi dvěma polarizačními filtry, přičemž osy polarizace jsou na sebe kolmé • Drážky na elektrodách jsou vzájemně kolmé, takže molekuly jsou srovnány do spirálové struktury a stáčí polarizaci procházejícího světla o 90 stupňů, což mu umožňuje projít i druhým filtrem. • Polovina světla je absorbována prvním polarizačním filtrem, kromě toho je ale celá sestava průhledná. • každý pixel rozdělený do tří subpixelů ( RGB). Svítivost každého pixelu je možné kontrolovat nezávisle na ostatních, díky tranzistorům • Multiplexování LCD monitorů elektrody jsou seskupeny do řádků a sloupců k nimž je přiřazen vlastní zdroj napětí a spotřebič napětí. Elektronika pak řídí zapínání zdrojů a spotřebičů a dochází tak k úspoře.

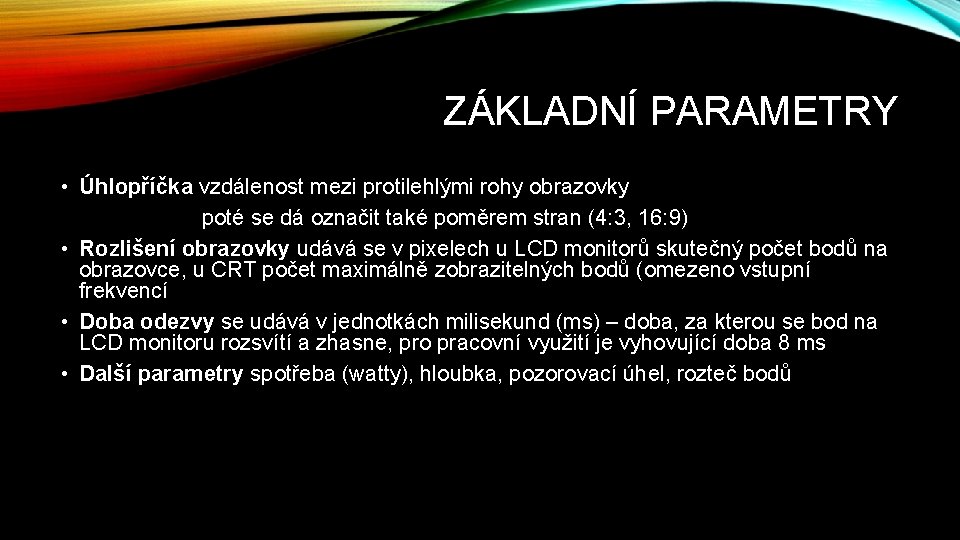

ZÁKLADNÍ PARAMETRY • Úhlopříčka vzdálenost mezi protilehlými rohy obrazovky poté se dá označit také poměrem stran (4: 3, 16: 9) • Rozlišení obrazovky udává se v pixelech u LCD monitorů skutečný počet bodů na obrazovce, u CRT počet maximálně zobrazitelných bodů (omezeno vstupní frekvencí • Doba odezvy se udává v jednotkách milisekund (ms) – doba, za kterou se bod na LCD monitoru rozsvítí a zhasne, pro pracovní využití je vyhovující doba 8 ms • Další parametry spotřeba (watty), hloubka, pozorovací úhel, rozteč bodů

KLÁVESNICE • Zařízení určeno ke vkládání znaků a ovládání počítače. Standardní počítačové klávesnice jsou napájeny z počítače a komunikují s ním po sériové lince. Nejčastěji připojená k počítači USB kabelem, či bezdrátově. • ČÁSTI • základní alfanumerické klávesy • klávesy numerické klávesnice • funkční klávesy • speciální klávesy • klávesy určené pro konkrétní operační systém

ALFANUMERICKÁ KLÁVESNICE • obsahuje klávesy 26 písmen, mezerník, klávesy s interpunkcí • horní čtvrtou řadu tvoří číslice v anglické verzi a diakritické znaky v české verzi. • Všechny znakové klávesnice se významově obměňují držením stisknutých pomocných kláves (shift, Caps. Lock, Tab…)

NUMERICKÁ KLÁVESNICE • obsahuje klávesy s číslicemi, desetinnou tečku, klávesy využitelné pro 4 základní aritmerické operace, druhou klávesu Enter a klávesu Num Lock pro přepínání funkce číselných kláves z kurzorových na číslicové. • Číslice jsou uspořádány zdola nahoru po třech (0, 1 - 3, 4 - 6 a 7 až 9)

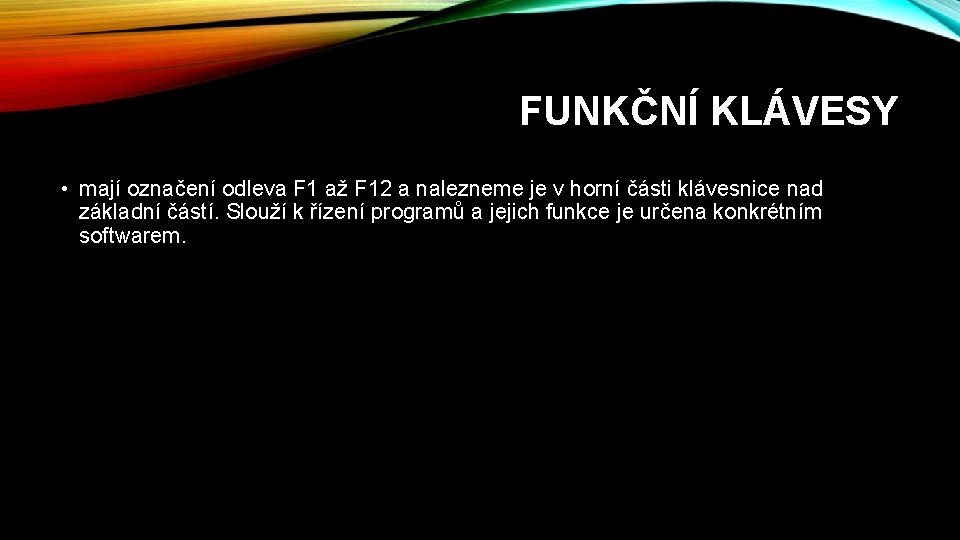

FUNKČNÍ KLÁVESY • mají označení odleva F 1 až F 12 a nalezneme je v horní části klávesnice nad základní částí. Slouží k řízení programů a jejich funkce je určena konkrétním softwarem.

MYŠ • polohovací zařízení, které převádí informace o svém pohybu po povrchu plochy (např. desce stolu) do počítače, což se obvykle projevuje na monitoru jako pohyb kurzoru. • Nachází se na ní jedno či více tlačítek a může obsahovat jedno nebo více koleček pro usnadnění pohybu v dokumentu. • Na spodní straně se nachází zařízení snímající pohyb, snímaný buď opticky (laserová, LED) nebo mechanicky ( kolečková, kuličková již zastaralé) • Připojení k počítači dnes pomocí koncovky USB nebo bezdrátově

OPTICKÁ POČ. MYŠ • periodicky snímají obraz podkladu osvětlený pomocí LED nebo laserové diody a vyhodnocují posuv obrazu vůči předchozímu snímku. Využívají k tomu speciální čipy pro zpracování obrazu v reálném čase a převodu pohybu do osy X a Y • Zdrojem obvykle bývá LED dioda svítící červenou barvou. Její světlo je na podložku soustředěno malým zrcátkem, popřípadě optickým hranolkem. Červená barva se používá díky své velké svítivosti použitých LED diod, nízké výrobní ceně a tím, že zvyšuje kontrastnost povrchu.

OBRÁZKY MYŠ Optická myš Kolečková myš

TISKÁRNA • výstupní zařízení, které slouží k přenosu dat uložených v elektronické podobě na papír nebo jiné médium • Tiskárnu připojujeme k počítači, ale může fungovat i samostatně (přímý tisk přes USB nebo Bluetooth, síťová tiskárna apod. ) • TYPY: jehličková, inkoustová, laserová , LED tiskárna, řádková

JEHLIČKOVÁ TISKÁRNA • Řada 8, 9 nebo 24 jehliček je umístěna v tiskové hlavě, která projíždí nad papírem kolmo na směr jeho posunu. • Jehličky propisují přes barvící pásku na papír jemné body, z kterých se skládají písmena a obrázky. • Výhody: kopie průpisem, páska se opotřebovává postupně a nedojde najednou, nízké náklady • Nevýhody: hlučnost, nekvalitní, nízká rychlost tisku

INKOUSTOVÁ TISKÁRNA • tisková hlava tryská z několika desítek mikroskopických trysek na papír miniaturní kapičky inkoustu • termické – tisková hlava pracuje s tepelnými tělísky, které zahřívají inkoust. Při zahřátí vznikne v trysce bublina, která vymrští inkoustovou kapku na papír. • piezoelektrické – tisková hlava pracuje s piezoelektrickými krystaly. Krystal je destička, která je schopna měnit svůj tvar. Funguje tedy jako mikroskopická pumpička, která je schopna vystřelit kapku na papír. • voskové (tuhý inkoust) dokáží namíchat barvu bodu i bez překryvných rastrů. Mají velmi živé podání barev a vyznačují se vysokou kvalitou výtisku.

LASEROVÁ A LED TISKÁRNA • Laserové – pracují na stejném principu jako kopírky: laserový paprsek vykresluje obrázek na fotocitlivý a polovodivý, obvykle selenový válec, na jehož povrch se poté nanáší toner; toner se uchytí jen na osvětlených místech, obtiskne se na papír a na závěr je k papíru tepelně fixován (zažehlen teplem cca 180 °C a tlakem). • LED tiskárny – funguje na podobném principu jako laserová tiskárna: řada LED diod vykresluje obraz na fotocitlivý, tiskový válec (obvykle selenový), na jehož povrch se poté nanese toner, uchytí se na osvětlených místech, obtiskne se na papír a na závěr je k papíru tepelně fixován

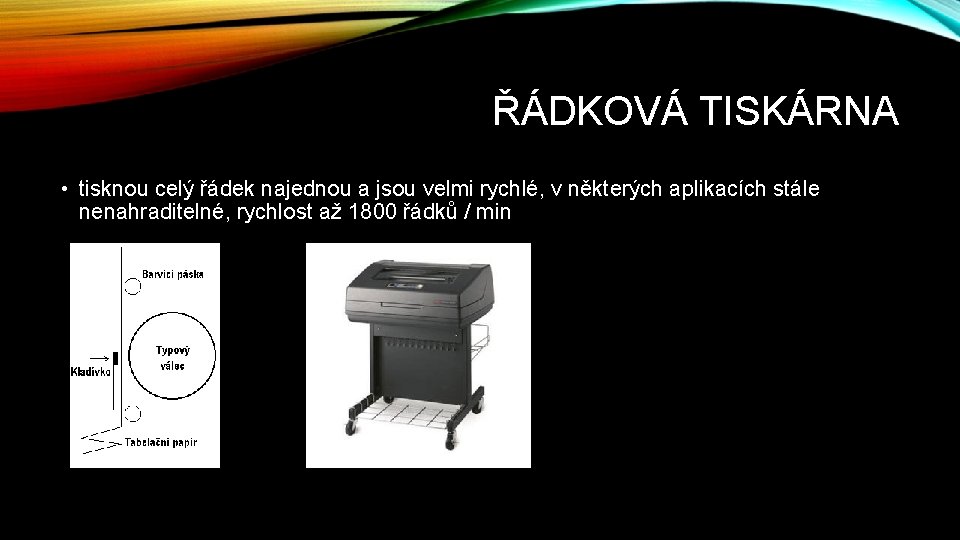

ŘÁDKOVÁ TISKÁRNA • tisknou celý řádek najednou a jsou velmi rychlé, v některých aplikacích stále nenahraditelné, rychlost až 1800 řádků / min

DIGITÁLNÍ FOTOAPARÁT • Fotoaparát zaznamenávající obraz v digitální formě, takže může být okamžitě zobrazen na zabudovaném displeji nebo nahrán do počítače • Základní funkcí digitálního fotoaparátu je snímání statických obrazů do podoby tzv. digitální fotografie a umožnit tak jejich další zpracování, např. pomocí běžného počítače • Propojitelný s počítačem pomocí SD karet nebo USB kabelu

ZÁKLADNÍ PRINCIPY FUNGOVÁNÍ • Princip digitálního fotoaparátu vychází z konstrukce klasického fotoaparátu. Jádrem přístroje je světlocitlivá plocha snímače na bázi technologie CCD nebo CMOS. Na plochu senzoru je promítán obraz přes systém optických čoček v objektivu. Světelná energie, která přichází ze snímaného prostoru (scény), je v jednotlivých pixelech (obrazových bodech) převáděna na elektrický signál a uložena v podobě vázaného náboje (u technologie CCD). Náboj vzniká postupně během expozice čipu, kdy je otevřena uzávěrka fotoaparátu a světlo může dopadat na čip. Princip vzniku elektrického náboje je založen na fotoelektrickém jevu s tím rozdílem, že náboje neodtékají okamžitě do vnějšího obvodu ale jsou izolovány v nábojových zásobnících v elektricky izolované struktuře čipu.

ROZDĚLENÍ • Kompaktní fotoaparáty – snadná obsluha, nízká cena, malé rozměry • Falešné zrcadlovky - v hledáčku displej, ukazující obraz z obrazového snímače mají rozlišení přesahující deset megapixelů a zoomový objektiv s velkým rozsahem. • Bezzrcadlovky - výměnné objektivy, obrazový snímač s rozměry odpovídajícími zrcadlovkám avšak absence zrcátka a optického hledáčku • Zrcadlovky – rozlišení až 24, 5 Mpx, zrcátko, výměnné objektivy, nelze pořizovat video

ZÁKLADNÍ PARAMETRY OBJEKTIVU • Ohnisková vzdálenost: průměr (fn=50 nm) širokoúhlý (f◄fn) teleobjektiv (f►fn) transfokátor – s měnitelnou ohniskovou vzdáleností • Světelnost: tok světla objektivem, čím větší tím více světla na objektiv a zhotovení snímku i za horších světelných podmínek. Použití clony (irisové) POZN: clonové číslo (z= f/d tedy ohnisk. vzdálenost/ průměr vstup. otvoru) • Hloubka ostrosti: je to schopnost ostře zobrazit předměty v různých vzdálenostech od objektivu • Lepší: zvětšení clonového čísla, zmenšení ohniskové vzdálenosti

OBRÁZKY FOTOAPARÁTŮ Kompaktní fotoaparát Zrcadlovka

ZDROJE • http: //cs. wikipedia. org/wiki/Digit%C 3%A 1 ln%C 3%AD_fotoapar%C 3%A 1 t • http: //cs. wikipedia. org/wiki/Po%C 4%8 D%C 3%ADta%C 4%8 Dov%C 3%A 1_tisk%C 3 %A 1 rna • http: //cs. wikipedia. org/wiki/Po%C 4%8 D%C 3%ADta%C 4%8 Dov%C 3%A 1_my%C 5 %A 1 • http: //cs. wikipedia. org/wiki/Po%C 4%8 D%C 3%ADta%C 4%8 Dov%C 3%A 1_kl%C 3% A 1 vesnice • http: //cs. wikipedia. org/wiki/Monitor_(obrazovka) • http: //cs. wikipedia. org/wiki/Periferie_(technika)

DĚKUJI ZA POZORNOST Vypracoval: Jiří Sojka VIII. A (určeno pro výuku SVT a jako studijní materiál v Gymnázium Šternberk) Obrázky zde uvedené jsou pouze pro ilustraci, neslouží jako reklama pro daný produkt
