La programmazione in LADDER ( KOP )

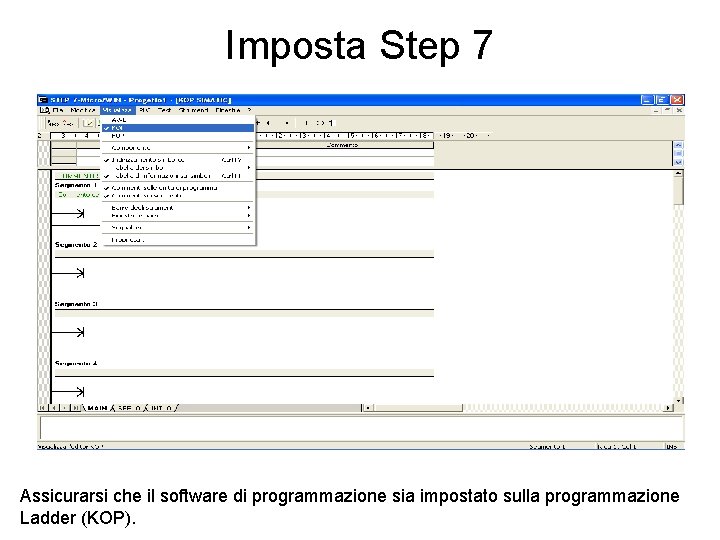

Imposta Step 7 Assicurarsi che il software di programmazione sia impostato sulla programmazione Ladder (KOP).

Simbologia Ladder: “i contatti” Esiste una corrispondenza tra il funzionamento di un contatto elettrico (N. C. oppure N. O. ) ed il simbolo Ladder di contatto semplice.

Simbologia Ladder: “la bobina” Analoga corrispondenza esiste tra il simbolo elettrico della bobina di eccitazione di un relè e il simbolo Ladder della cosidetta “bobina d’uscita”.

Trasformazione da Schema Funzionale a Ladder

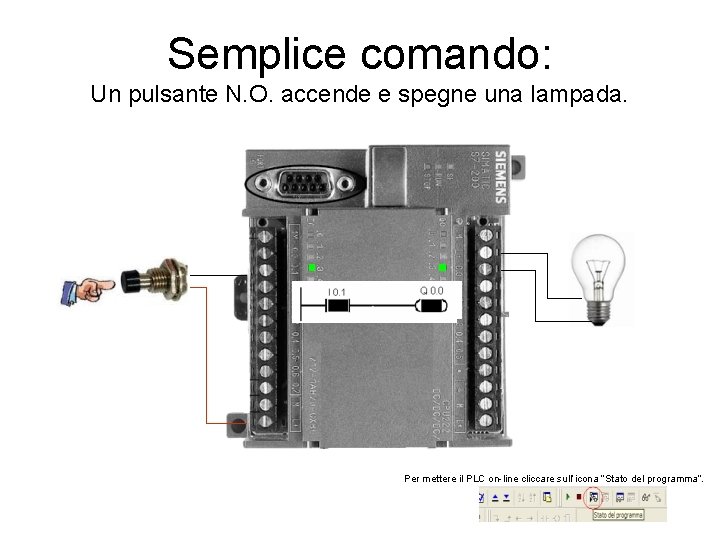

Semplice comando: Un pulsante N. O. accende e spegne una lampada. Per mettere il PLC on-line cliccare sull’icona “Stato del programma”.

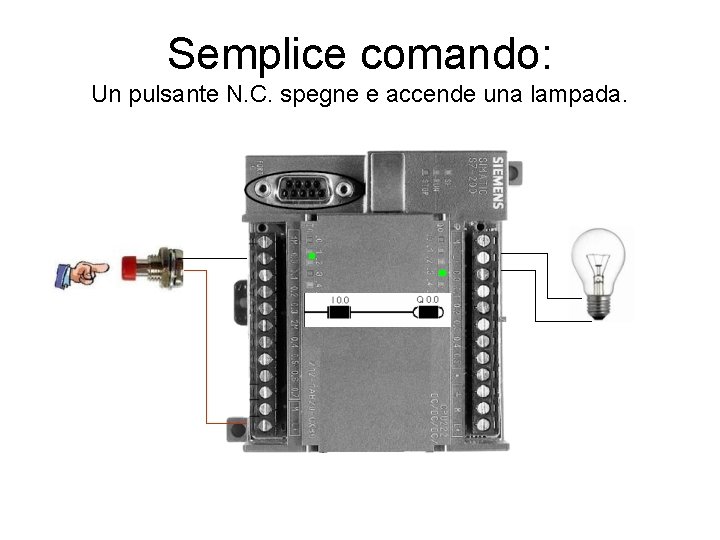

Semplice comando: Un pulsante N. C. spegne e accende una lampada.

La doppia negazione Con un contatto negato se al relativo ingresso è collegato un pulsante N. C. , il flusso risulta interrotto.

Comando bistabile: Un pulsante N. O. accende una lampada che rimane accesa anche dopo il rilascio (Set). Un’altro pulsante N. O. spegne la lampada (Reset). Spegni Accendi

Impostazione di più bit ! La cifra posta in basso dell’operatore (S) oppure (R) indica il numero di bit che si vuole impostare , oppure resettare, a partire da quello indicato nell’indirizzo assoluto. Per esempio se l’operatore di reset (R) con indirizzo di partenza Q 0. 3 ha il numero di bit a 5, significa che qualunque fosse stato il livello logico precedente gli indirizzi: Q 0. 3, Q 0. 4, Q 0. 5, Q 0. 6 e Q 0. 7 sono tutti stati posti a zero.

Comando simultaneo (AND) P 1 P 2 Questo impianto è detto anche “bimanuale”, perché obbliga l’operatore a premere contemporaneamente due pulsanti. In questo modo non è possibile avviare la macchina con una mano soltanto (sicurezza per evitare infortuni).

Comando da due punti (OR) P 1 P 2

Conclusioni ! • Il linguaggio Ladder è di tipo grafico, con una simbologia ed una struttura simile a quella degli schemi elettrici. • E’ possibile trasformare uno schema funzionale in Ladder, ma in generale è consigliabile progettare direttamente sul PLC l’impianto. Questo perché con un linguaggio PLC si possono fare procedure che non è possibile realizzare con apparecchiature elettriche (relè, temporizzatori, ecc. . ). • Prestare attenzione alla situazione in cui i dispositivi di comando (pulsanti, fine corsa, ecc. . ) sono normalmente chiusi. Questo perché se tradotti come contatti Ladder negati, costituirebbero delle doppie negazioni. • La logica booleana (AND, OR, ecc. . ) è direttamente applicabile nel linguaggio Ladder come contatti posti in serie, parallelo, ecc. .
