Klikov mechanismus ance pro vechny CZ 1 071
- Slides: 25
Klikový mechanismus Šance pro všechny CZ. 1. 07/1. 2. 06/02. 0012 Ing. Bc. Petra Řezáčová
Mechanismy pro převod rotačního pohybu na pohyb přímočarý vratný nebo naopak pohyb přímočarý vratný na rotační Ø Rotační pohyb na přímočarý (kompresory, pístová čerpadla) Ø Přímočarý na rotační (spalovací motory) Šance pro všechny CZ. 1. 07/1. 2. 06/02. 0012
Použití 1. Pro dvojčinné stroje (pracovní tlak látky působí střídavě na obě strany pístu) např. dvojčinná pístová čerpadla 2. Dříve: Parní lokomotivy 3. Pístové spalovací motory 4. Mechanické lisy klikové Šance pro všechny CZ. 1. 07/1. 2. 06/02. 0012
Zkrácený klikový mechanismus spalovacího motoru Šance pro všechny CZ. 1. 07/1. 2. 06/02. 0012
Mechanické klikové lisy Šance pro všechny CZ. 1. 07/1. 2. 06/02. 0012
1. Kulisa 2. Protiklika 3. Prodloužená šoupátková tyč 4. Předstihová páka 5. Křižák 6. Šoupátková komora s pístovým šoupátkem 7. Válec parního stroje s pístem 8. Ovládací páka rozvodu Úplný klikový mechanismus parní lokomotivy Šance pro všechny CZ. 1. 07/1. 2. 06/02. 0012
Rozdělení • Klikový mechanismus úplný – mezi ojnicí a pístem (prvkem) s přímočarým pohybem vratným je vodící prvek mechanismu ==> křižák • Klikový mechanismus zkrácený – vynechán křižák a přenos pohybu a síly přímo z ojnice na píst Šance pro všechny CZ. 1. 07/1. 2. 06/02. 0012
Šance pro všechny CZ. 1. 07/1. 2. 06/02. 0012
Šance pro všechny CZ. 1. 07/1. 2. 06/02. 0012
Šance pro všechny CZ. 1. 07/1. 2. 06/02. 0012
Šance pro všechny CZ. 1. 07/1. 2. 06/02. 0012
Popis mechanismu Základními prvky: • klika • ojnice • křižák • pístní tyč • ucpávky • těleso – kliková skříň Šance pro všechny CZ. 1. 07/1. 2. 06/02. 0012
Píst • Pohybuje se ve válci přímočaře vratně • Na dno působí tlak páry, kapaliny, vzduchu (plynu) • Pro zamezení ztrát tlaku v pracovním prostoru je píst opatřen těsnícími kroužky nebo ucpávkami • Pro zmenšení hmotnosti jsou písty duté Šance pro všechny CZ. 1. 07/1. 2. 06/02. 0012
Píst spalovacího motoru Šance pro všechny CZ. 1. 07/1. 2. 06/02. 0012
Konstrukce pístu • Požadavky na píst: pevnost, odolnost, kluzné vlastnosti, malá tepelná roztažnost, slévatelnost nebo tvárnost, nízká cena. . . • Materiály: • litiny a oceli na odlitky (odlitky, výkovky) • lehké slitiny (odlitky, lisované) Šance pro všechny CZ. 1. 07/1. 2. 06/02. 0012

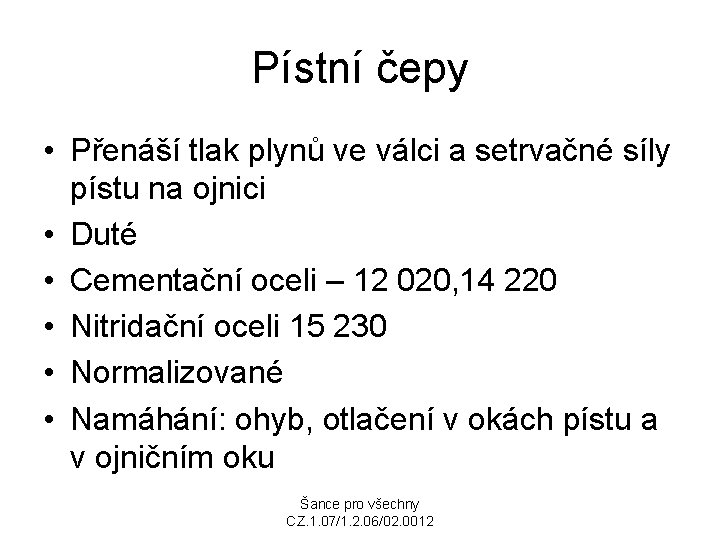

Pístní čepy • Přenáší tlak plynů ve válci a setrvačné síly pístu na ojnici • Duté • Cementační oceli – 12 020, 14 220 • Nitridační oceli 15 230 • Normalizované • Namáhání: ohyb, otlačení v okách pístu a v ojničním oku Šance pro všechny CZ. 1. 07/1. 2. 06/02. 0012
Pístní čep Šance pro všechny CZ. 1. 07/1. 2. 06/02. 0012
Ojnice • Je spojená s pístem pomocí dutého pístního čepu • Druhý konec je kloubově spojen s klikou • Vykonává pohyb obecně rovinný, protože jeden konec se pohybuje s pístem přímočaře a druhý koná rotační pohyb společně s klikou • Koná změnu pohybu Šance pro všechny CZ. 1. 07/1. 2. 06/02. 0012
Ojnice Šance pro všechny CZ. 1. 07/1. 2. 06/02. 0012
Kliková hřídel • Jednodílná nebo složená • Části: hlavní čepy, klikové čepy, ramena, příruba pro setrvačník • Schéma uspořádání klik a ložisek – viz učebnice • Materiály: oceli tř. 12, 14, 15, 16, litiny • Mazání Šance pro všechny CZ. 1. 07/1. 2. 06/02. 0012

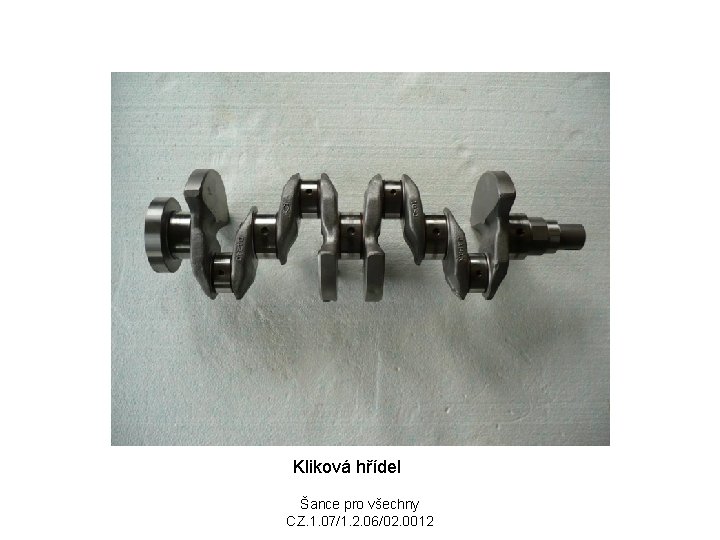

Kliková hřídel Šance pro všechny CZ. 1. 07/1. 2. 06/02. 0012
Setrvačník • Nasazen na stejné hřídeli jako klika • Jedná se o akumulátor kinetické energie, která se podle potřeby uvolňuje -> vyrovnání nerovnoměrnosti chodu • U jednoválcových strojů slouží k překonání krajních poloh pístu Šance pro všechny CZ. 1. 07/1. 2. 06/02. 0012
Setrvačníky Šance pro všechny CZ. 1. 07/1. 2. 06/02. 0012
Opakování Jaký klikový mechanismus je na obrázku? Z jakých částí se skládá? Jaký převádí pohyb? Kde bychom mohli tento mechanismus použít? Šance pro všechny CZ. 1. 07/1. 2. 06/02. 0012
Zdroje Kříž, R. : Stavba a provoz strojů, SNTL Praha, 1979 http: //www. spszr. cz/~blazicek/Projekt/klik_mechuzkr. gif&imgrefurl http: //www. fdhs. cz/obrazky/kolo. gif http: //speedpro. cz/catalog/images/ojnice%2520 lestene%2520 skoda%2520 racing. jpg http: //upload. wikimedia. org/wikipedia/commons/a/ac/Cshaft. gif&imgrefurl=http: //cs. wikipe dia. org http: //www. mjauto. cz/editor/image_uploads/064 c 4_dvouhmotovy_setrvacnik_3. jpg&imgre furl=http: //www. mjau http: //shop. motogelnar. cz/images/sklady/2 T 2. jpg http: //img. motorkari. cz/upload/images/cache/clanky/3339/200801011832267759_jpg_resize_1200 x 800__type_jpg Šance pro všechny CZ. 1. 07/1. 2. 06/02. 0012
