JEDNOSMERNI PRETVARAČI

Služe za povećanje ili smanjenje napona na potrošaču. Za razliku od naizmeničnih, gde se povećanje ili smanjenje napona može jednostavno da se realizuje pomoću transformatora, kod jednosmernog napona to nije moguće. Najjednostavnije je to uraditi razdelnikom napona ili potenciometrom, ali se tako samo smanjuje napona na potrošaču.

Zbog jednostavnosti transformisanja naizmeničnog napona, jednosmerni napon prvo pretvara u naizmenični, koji se transformiše u veći ili manji, pa se E E zatim vraća u jednosmerni. ispravljač invertor 1 2

S obzirom na to da li imaju u svom sastavu transformator ili ne dele se na: Indirektne • •

Direktni jednosmerni pretvarači (čoperi), mogu biti: Čoperi spuštači napona Čoperi podizači napona • •

ČOPER Spuštač napona "BUCK"

Za vreme dok je prekidač uključen, struja prigušnice raste, a kada se prekidač isključi struja prigušnice se zatvara kroz zamajnu diodu. U ustaljenom stanju, srednja vrednost napona na prigušnici je jednaka nuli. Ako je struja prigušnice neprekidna, onda važi:

Pošto struju možemo smatrati konstantnom! m - indeks modulacije Ui=m. E

Podizač napona "BOOST"

Ako se zamene mesta diode i prekidača dobija se čoper kao na slici. Kod ovog čopera, struja prigušnice raste za vreme dok je prekidač otvoren, a kada se prekidač zatvori struja prigušnice se zatvara kroz diodu. U ustaljenom stanju srednja vrednost napona na prigušnici je jednaka nuli. Ako je struja prigušnice neprekidna sledi:

Srednja vrednost Ux mora biti jednaka E

INDIREKTNI PRETVARAČI

FLYBACK PRETVARAČ

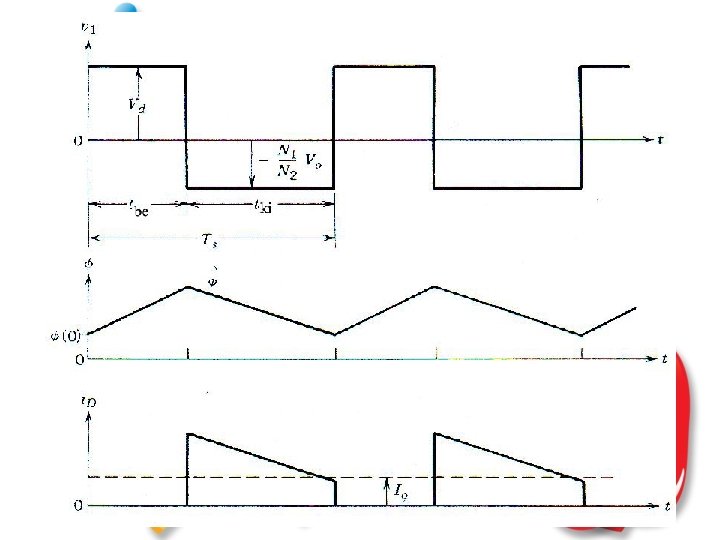

• Popularan je jer sadrži samo jednu induktivnu komponentu (jedno feritno jezgro) a ipak obezbeđuje izolovan izlaz. • Transformator u stvari nije pravi transformator, više se može okarakterisati kao spregnuta prigušnica. • Energija se prenosi tako što se prvo akumuliše u jezgru preko primara, zatim se isprazni prema izlazu preko sekundara. • Ovaj pretvarač se često koristi u prekidnom režimu. • Kod drugih pretvraraèa sa transformatorom nagomilavanje energije u transformatoru je minimalno, a ovde je naglasak na tome.

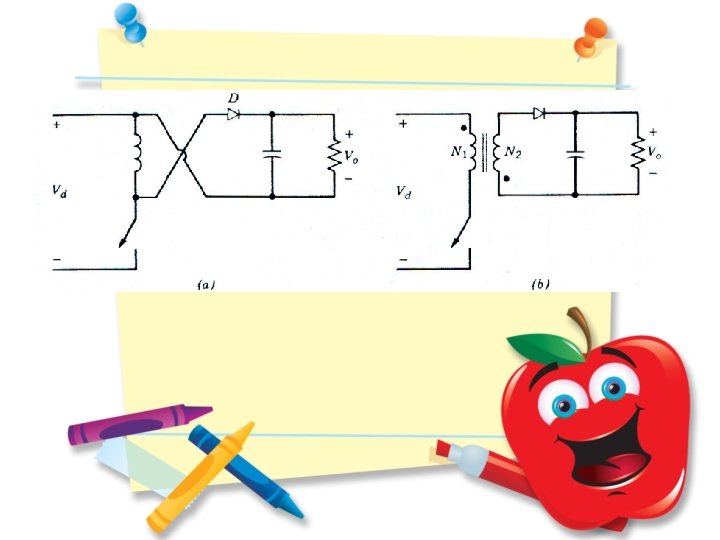

Principijelna šema liči na buck pretvarač samo se naponski impulsi ne dovode direktno na ulaz LC filtra, već preko jednog transformatora.

FORWARD PRETVARAČ DEMAGNETIZACIJA

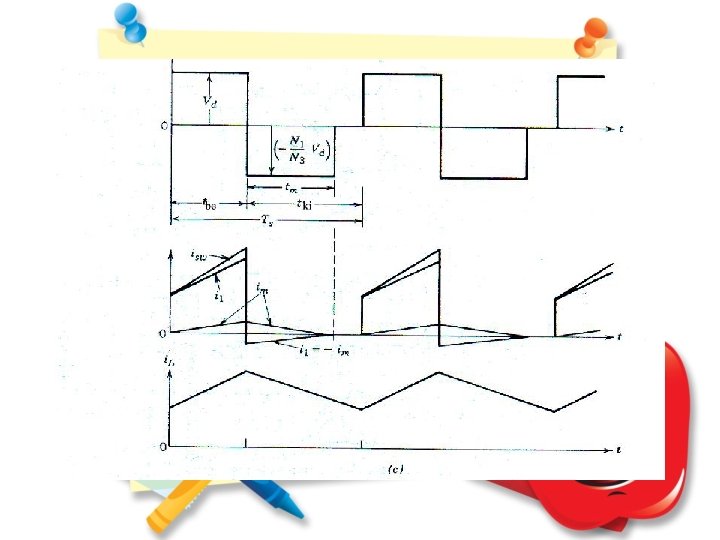

Potreban je jedan pomoćni namotaj preko kojeg se u svakoj periodi energija magnećenja transformatora vraća u izvor.

PUSH-PULL PRETVARAČ PRINCIP RADA

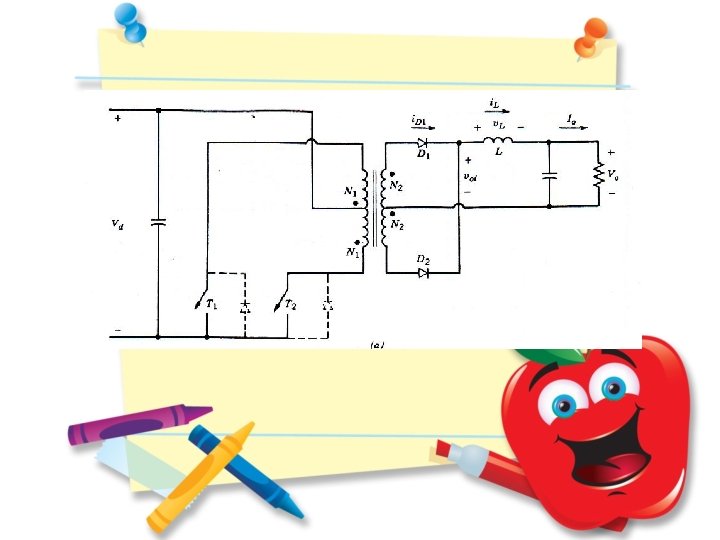

Pravougaoni impulsi za pobudu primara se dobijaju preko prikazane dvotranzistorske veze. Tranzistori se uključuju naizmenično, sa manjim ili većim pauzama između pojedinih uključivanja (zavisno od željenog faktora ispune).

MOSTNI PRETVARAČ SA TRANSFORMATOROM

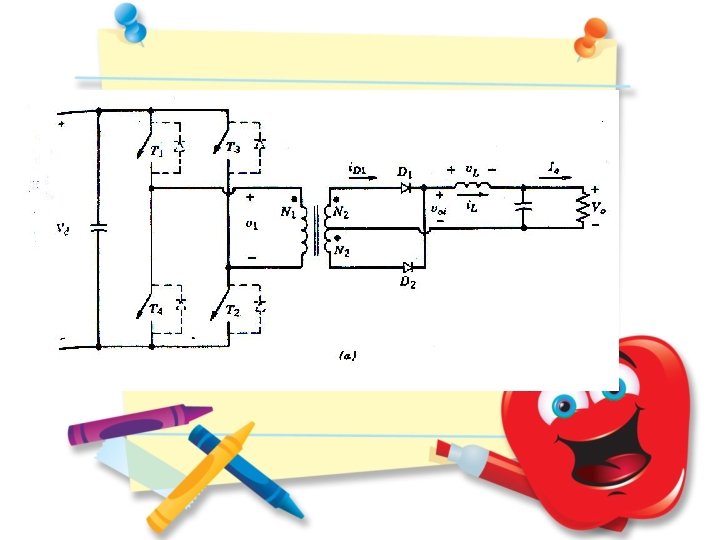

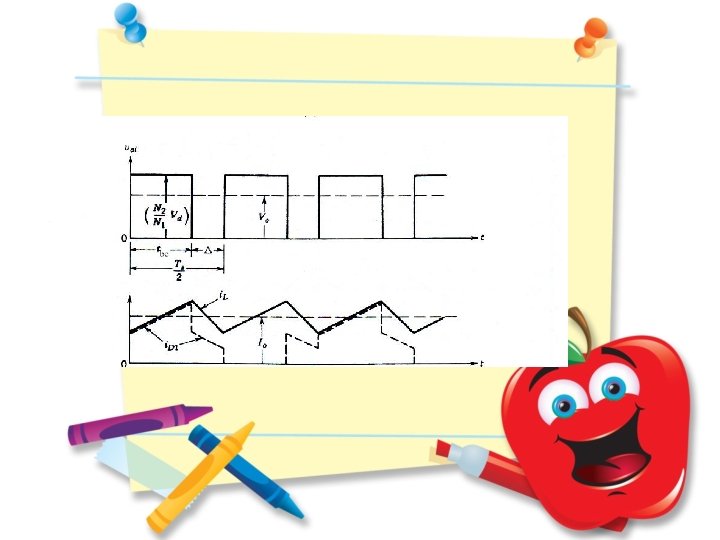

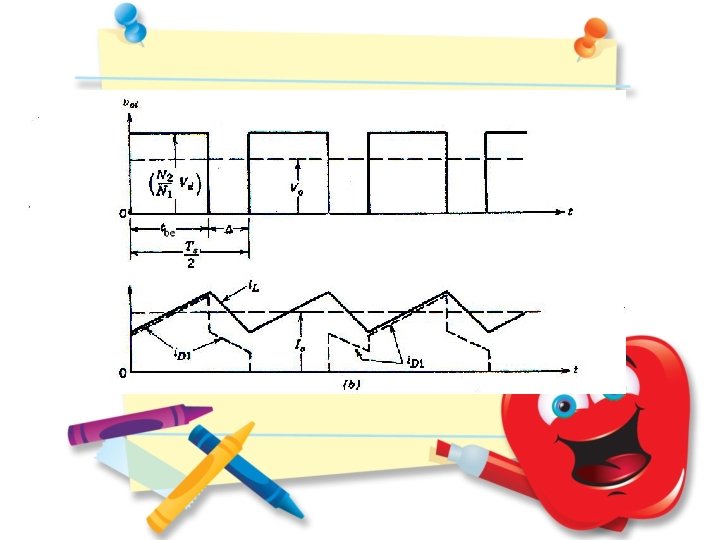

Pravougaoni impulsi za pobudu primara se dobijaju preko mostne veze. Tranzistori se uključuju u dijagonalnim parovima, sa manjim ili veãim pauzama između pojedinih uključivanja (zavisno od željenog faktora ispune).
