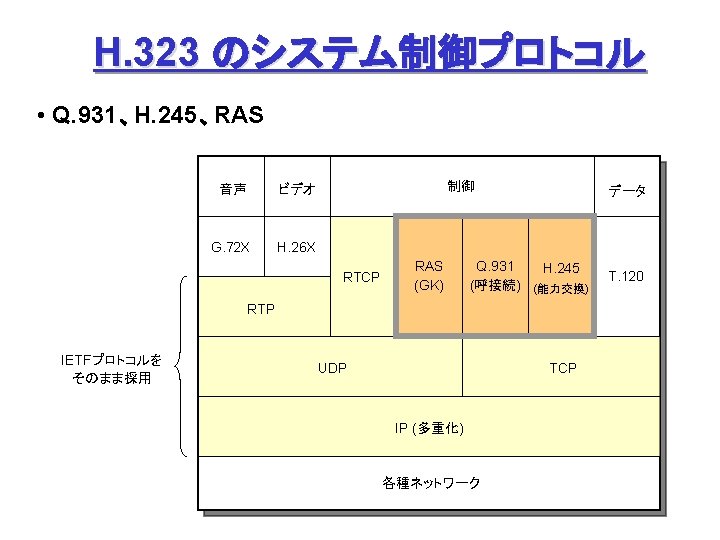

ITUT H 323 H 245 Q 931 1720

ITU-T H. 323 (続き)

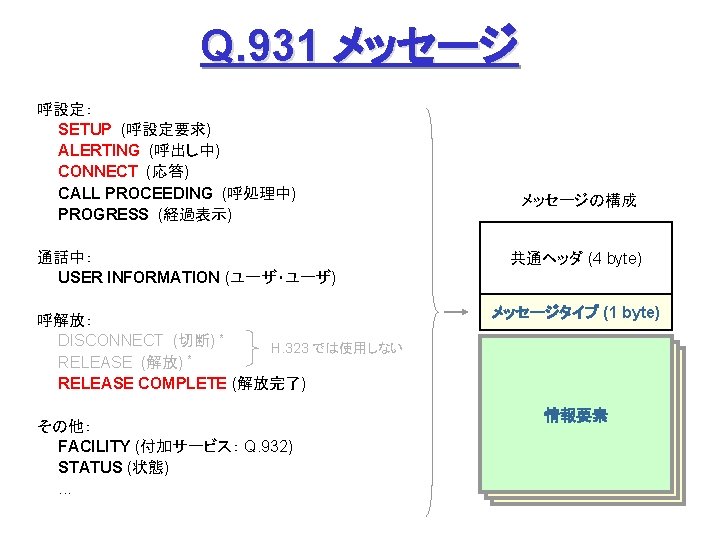

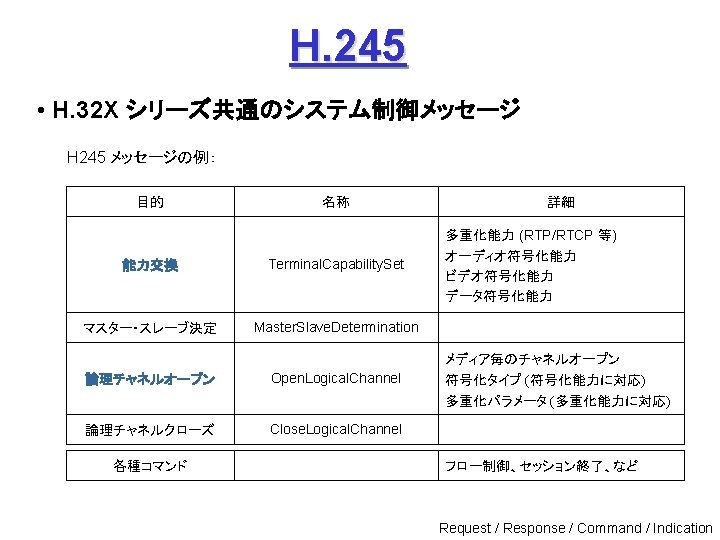

H. 245 手順の例 Q. 931 呼接続 (ポート1720) Terminal. Cap. Set. Ack 能力交換 Master. Slave H. 245 Master. Slave. Ack マスタ・スレーブ決定 Open. Logical. Channel. Ack RTP チャネル・オープン 通話 (RTP / RTCP)

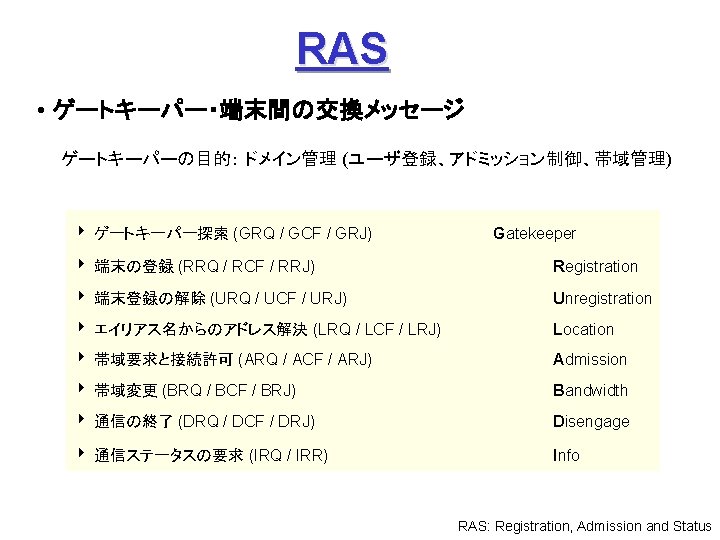

RAS 手順の例 アドミッション制御の例： (1) 直接型 (direct-routed) 端末 ゲートキーパー 端末 ARQ ACF (2) 間接型 (GK-routed) 端末 ゲートキーパー 端末 ARQ ポート番号 1719 SETUP ACF SETUP CALL PROC ポート番号 1719 SETUP CALL PROC ARQ ACF ALERTING CONNECT

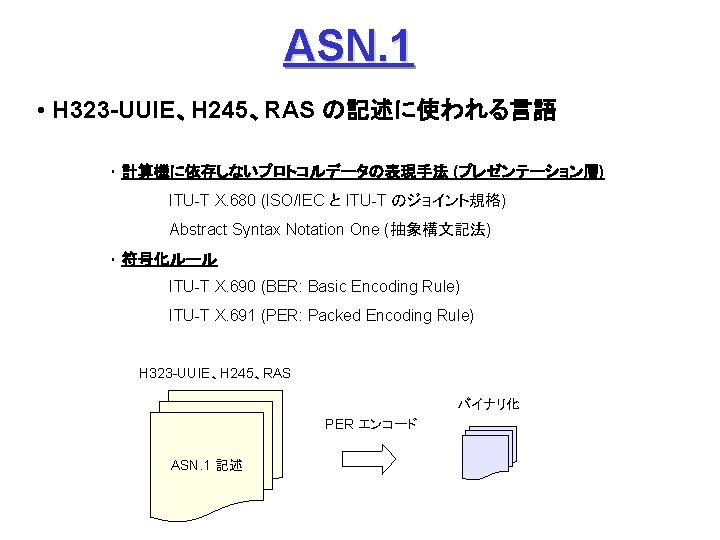

ASN. 1 記述の例 H 245 メッセージより抜粋： Video. Capability { non. Standard h 261 Video. Capability h 262 Video. Capability h 263 Video. Capability is 11172 Video. Capability. . . generic. Video. Capability } : : = CHOICE　(選択) IS 11172 Video. Capability { constrained. Bitstream video. Bit. Rate video. Buffer. Size picture. Rate. . . } : : = SEQUENCE (系列) . . . Non. Standard. Parameter, H 261 Video. Capability, H 262 Video. Capability, H 263 Video. Capability, IS 11172 Video. Capability, Generic. Capability 詳細定義 ビデオ符号化能力 BOOLEAN, INTEGER (0. . 107341823) INTEGER (0. . 262143) INTEGER (0. . 15) OPTIONAL, MPEG 1 ビデオ符号化能力

補足 Fast. Connect / Faster. Connect 端末A Q. 931 端末B SETUP CALL PROC 端末 B の Fast. Start 端末 A の Fast. Start ＊ H 245手順のスキップ H 245メッセージ (Open. Logical. Channel) ALERTING CONNECT (ACKを兼ねる) Fast. Connect (H 245 トンネリング)： (H. 245) RTP 必要ない場合は スキップ Q 931メッセージにH 245メッセージを 含めてしまい、H 245手順を省略 Faster. Connect： TCP を、UDP + タイムアウトに置換

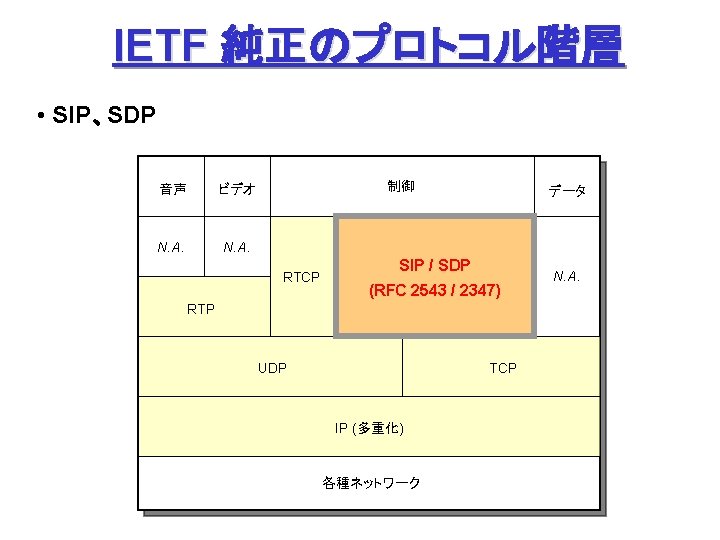

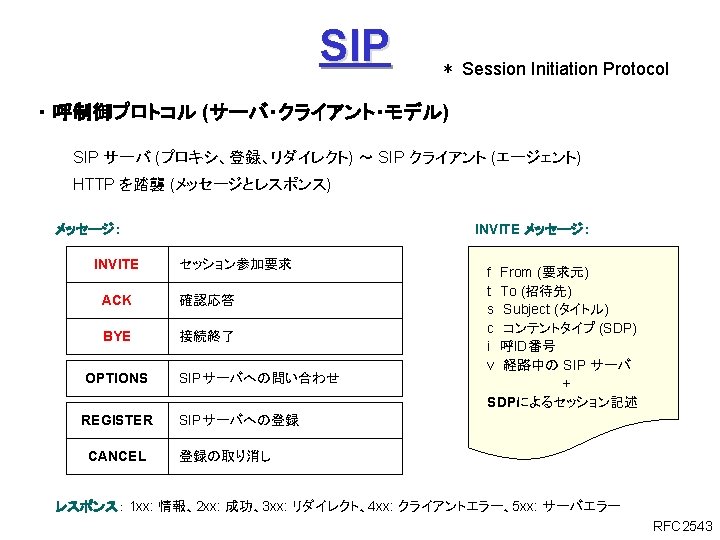

IETF SIP/SDP

SIP/SDP の使い方 (1) 基本モード • Direct Q. 931/H. 245 の Fast. Connect と同様の手順 SDP INVITE (呼設定) 100 Trying 180 Ringing 対比： 200 OK SIP/SDP Q 931/H 245 INVITE 100 Trying 180 Ringing 200 OK ACK. . . BYE SETUP + H 245 CALLPROC ALERT CONNECT + H 245 (Open. Logical. Channel. Ack) H 245 + RELCOMP ACK (確認応答) 通話 BYE 200 OK SDP
