IP LOGO Internet Protocol Address IP IP A

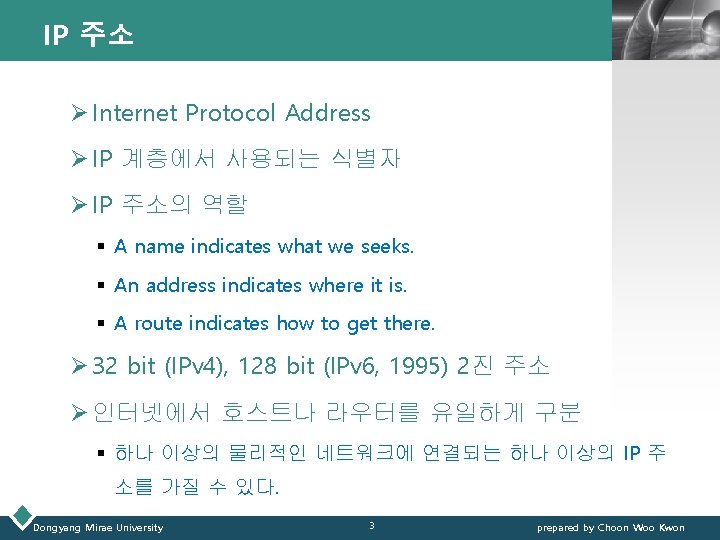

IP 주소 LOGO Ø Internet Protocol Address Ø IP 계층에서 사용되는 식별자 Ø IP 주소의 역할 § A name indicates what we seeks. § An address indicates where it is. § A route indicates how to get there. Ø 32 bit (IPv 4), 128 bit (IPv 6, 1995) 2진 주소 Ø 인터넷에서 호스트나 라우터를 유일하게 구분 § 하나 이상의 물리적인 네트워크에 연결되는 하나 이상의 IP 주 소를 가질 수 있다. Dongyang Mirae University 3 prepared by Choon Woo Kwon

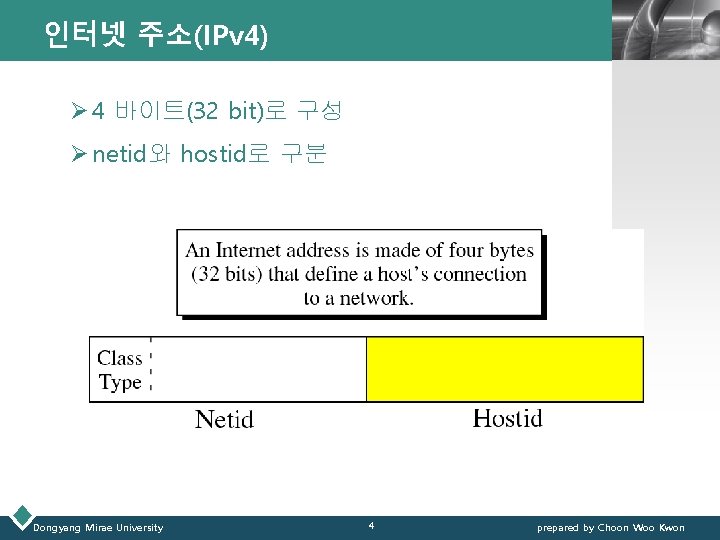

인터넷 주소(IPv 4) LOGO Ø 4 바이트(32 bit)로 구성 Ø netid와 hostid로 구분 Dongyang Mirae University 4 prepared by Choon Woo Kwon

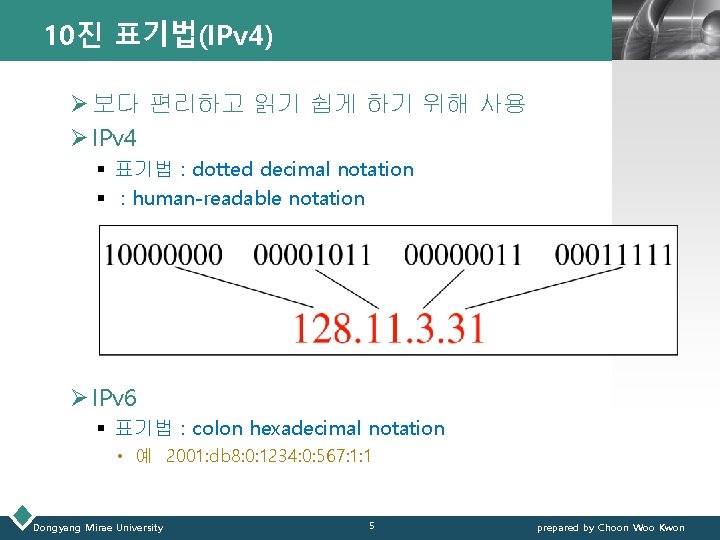

10진 표기법(IPv 4) LOGO Ø 보다 편리하고 읽기 쉽게 하기 위해 사용 Ø IPv 4 § 표기법 : dotted decimal notation § : human-readable notation Ø IPv 6 § 표기법 : colon hexadecimal notation • 예 2001: db 8: 0: 1234: 0: 567: 1: 1 Dongyang Mirae University 5 prepared by Choon Woo Kwon

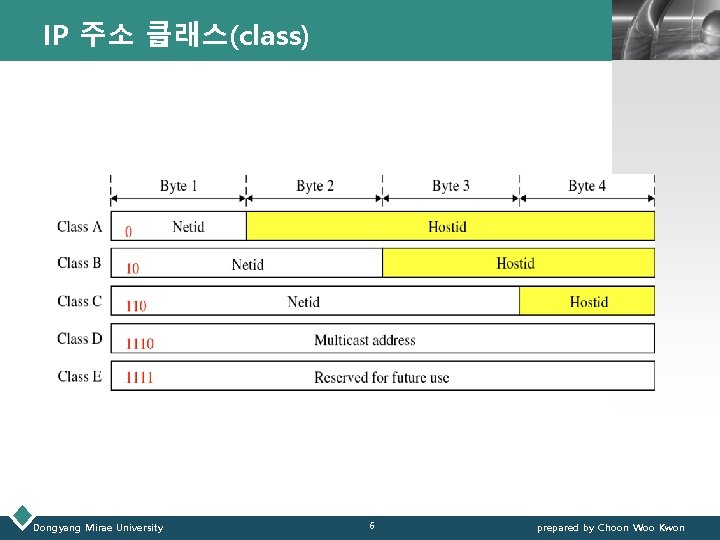

IP 주소 클래스(class) Dongyang Mirae University LOGO 6 prepared by Choon Woo Kwon

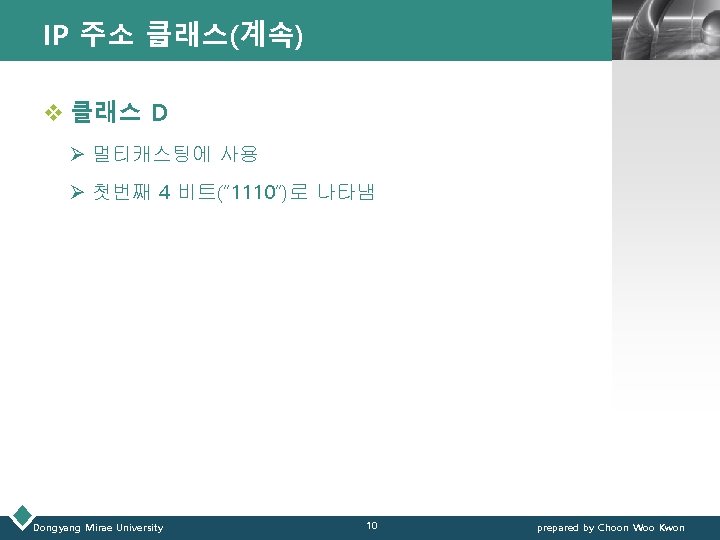

IP 주소 클래스(계속) LOGO v 클래스 D Ø 멀티캐스팅에 사용 Ø 첫번째 4 비트(“ 1110”)로 나타냄 Dongyang Mirae University 10 prepared by Choon Woo Kwon

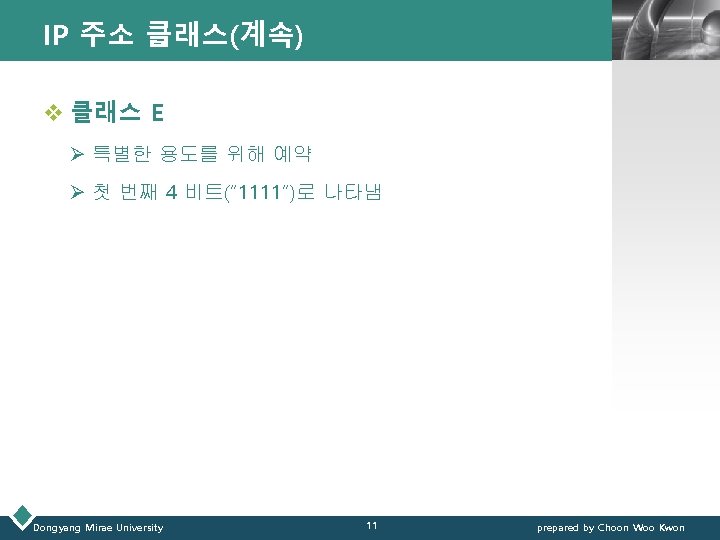

IP 주소 클래스(계속) LOGO v 클래스 E Ø 특별한 용도를 위해 예약 Ø 첫 번째 4 비트(“ 1111”)로 나타냄 Dongyang Mirae University 11 prepared by Choon Woo Kwon

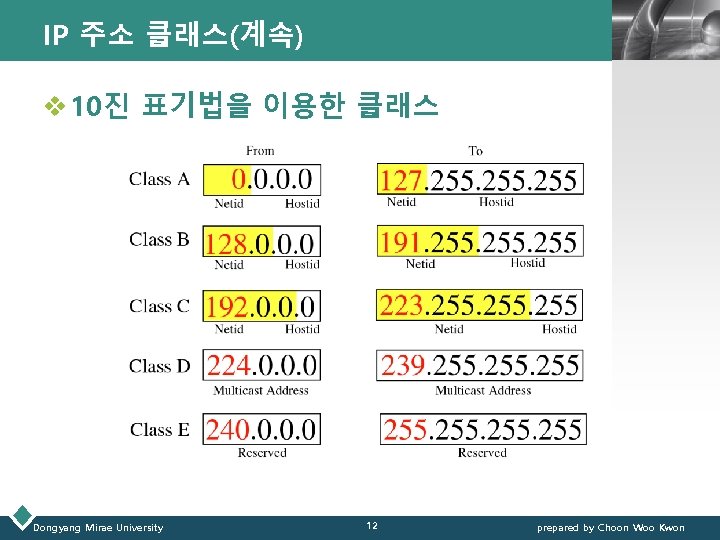

IP 주소 클래스(계속) LOGO v 10진 표기법을 이용한 클래스 Dongyang Mirae University 12 prepared by Choon Woo Kwon

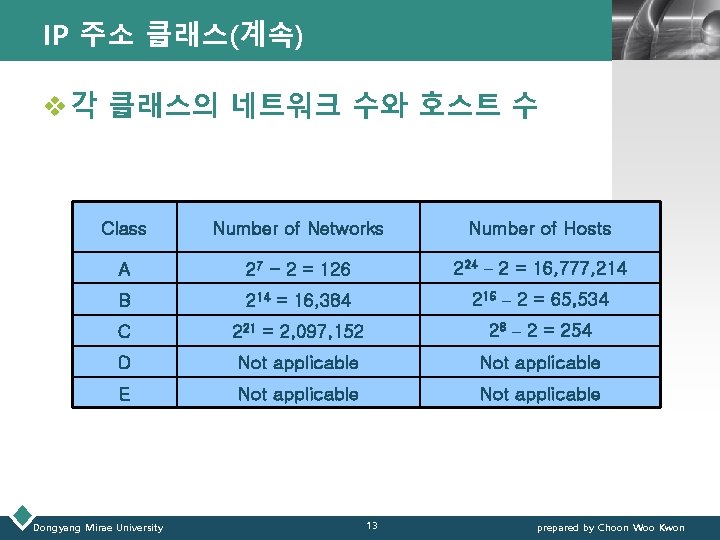

IP 주소 클래스(계속) LOGO v 각 클래스의 네트워크 수와 호스트 수 Class Number of Networks Number of Hosts A 27 - 2 = 126 224 – 2 = 16, 777, 214 B 214 = 16, 384 216 – 2 = 65, 534 C 221 = 2, 097, 152 28 – 2 = 254 D Not applicable E Not applicable Dongyang Mirae University 13 prepared by Choon Woo Kwon

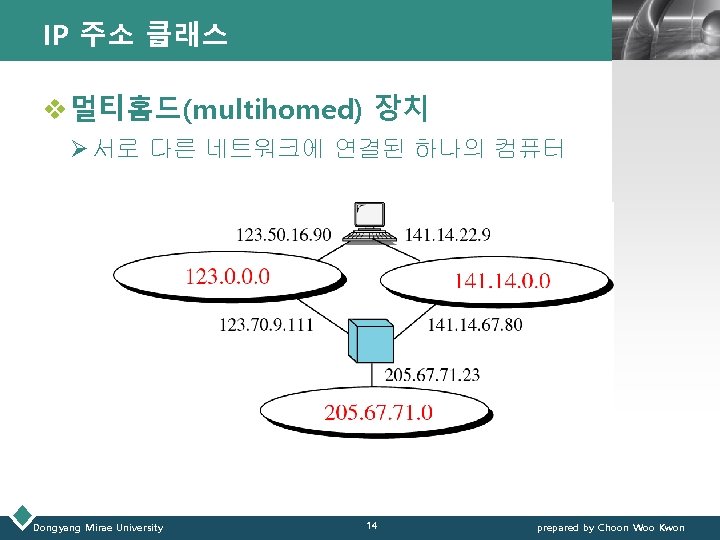

IP 주소 클래스 LOGO v 멀티홈드(multihomed) 장치 Ø 서로 다른 네트워크에 연결된 하나의 컴퓨터 Dongyang Mirae University 14 prepared by Choon Woo Kwon

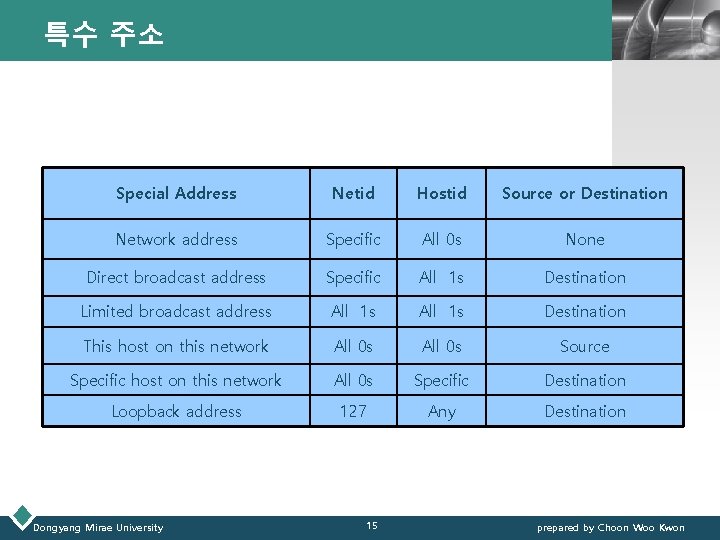

특수 주소 LOGO Special Address Netid Hostid Source or Destination Network address Specific All 0 s None Direct broadcast address Specific All 1 s Destination Limited broadcast address All 1 s Destination This host on this network All 0 s Source Specific host on this network All 0 s Specific Destination Loopback address 127 Any Destination Dongyang Mirae University 15 prepared by Choon Woo Kwon

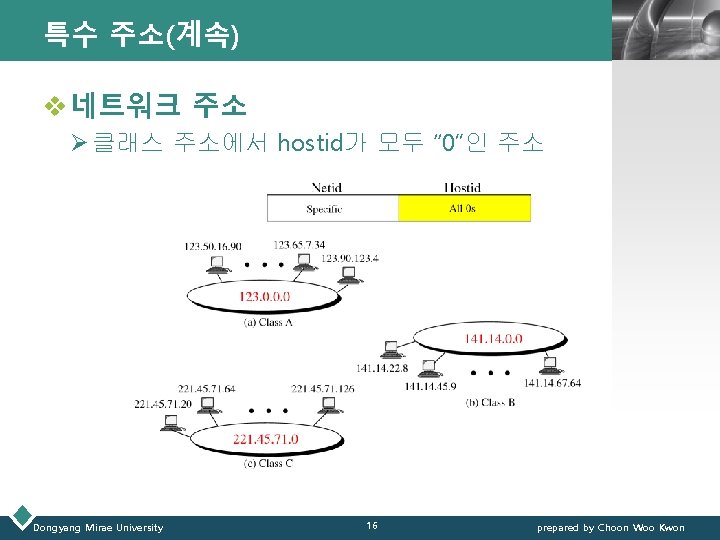

특수 주소(계속) LOGO v 네트워크 주소 Ø 클래스 주소에서 hostid가 모두 “ 0”인 주소 Dongyang Mirae University 16 prepared by Choon Woo Kwon

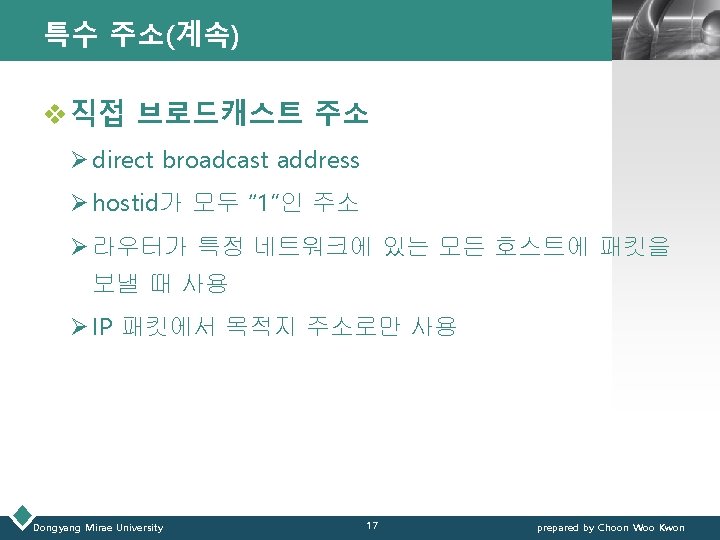

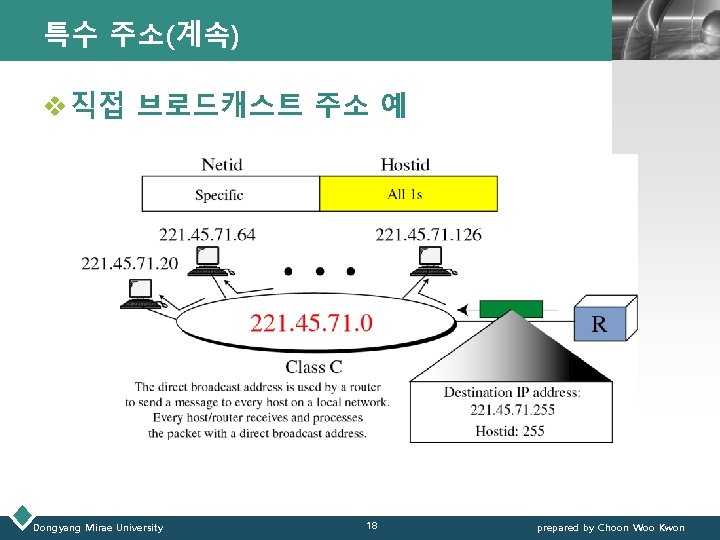

특수 주소(계속) LOGO v 직접 브로드캐스트 주소 예 Dongyang Mirae University 18 prepared by Choon Woo Kwon

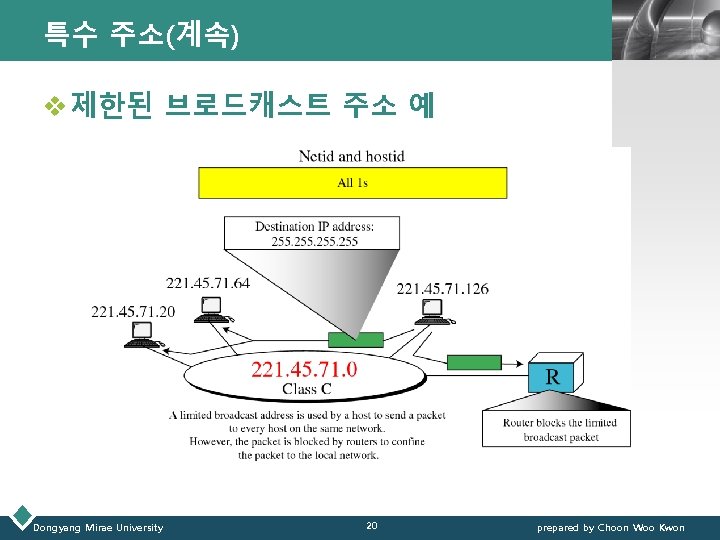

특수 주소(계속) LOGO v 제한된 브로드캐스트 주소 예 Dongyang Mirae University 20 prepared by Choon Woo Kwon

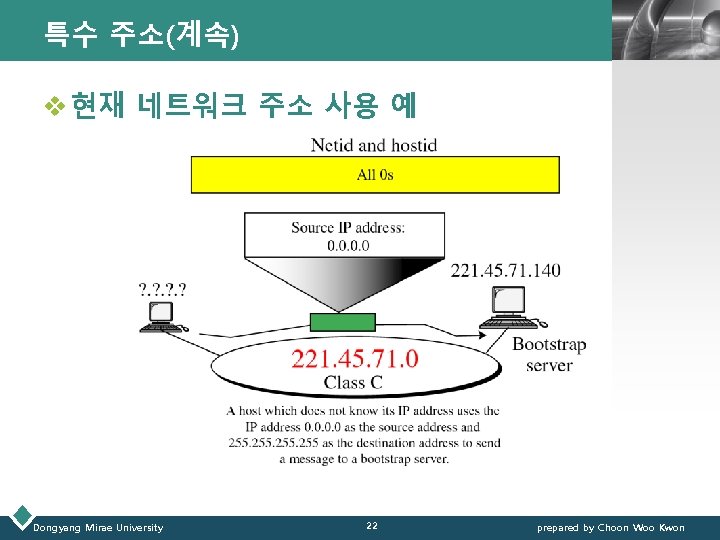

특수 주소(계속) LOGO v 현재 네트워크 주소 사용 예 Dongyang Mirae University 22 prepared by Choon Woo Kwon

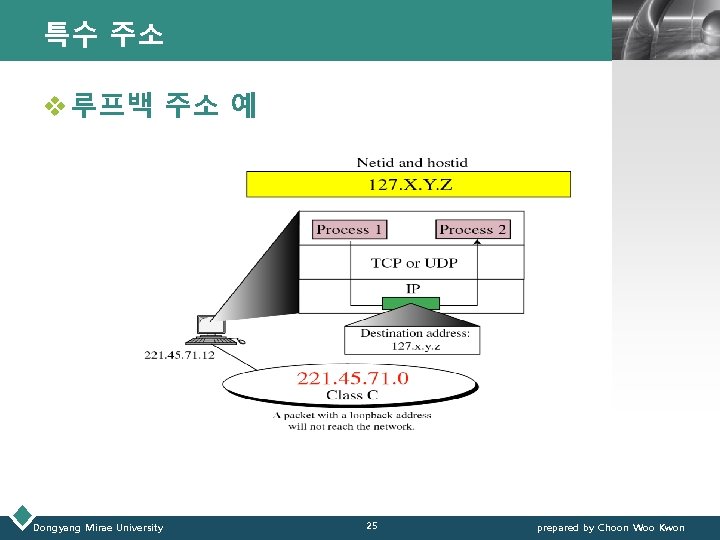

특수 주소 LOGO v 루프백 주소 예 Dongyang Mirae University 25 prepared by Choon Woo Kwon

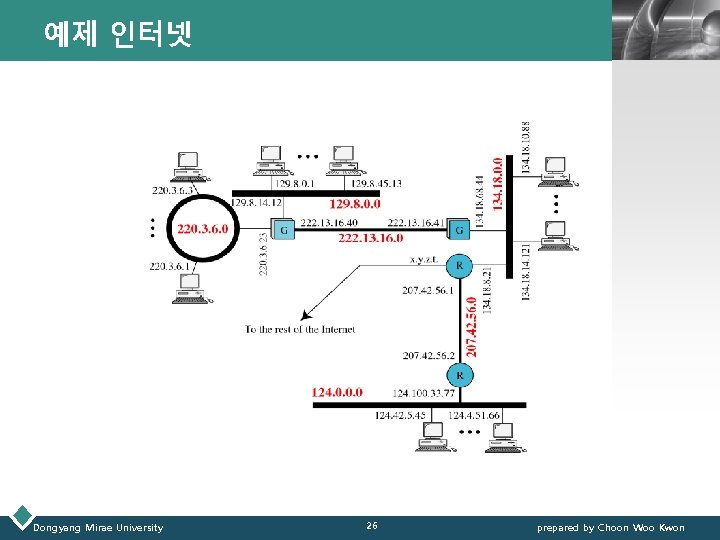

예제 인터넷 Dongyang Mirae University LOGO 26 prepared by Choon Woo Kwon

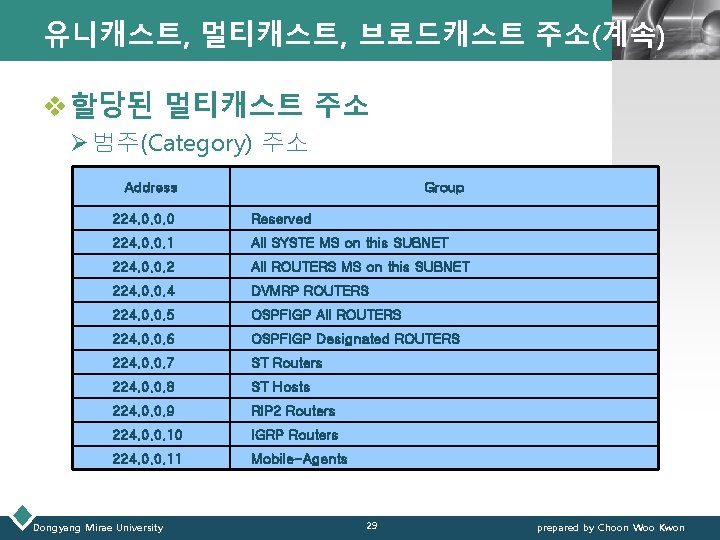

LOGO 유니캐스트, 멀티캐스트, 브로드캐스트 주소(계속) v 할당된 멀티캐스트 주소 Ø 범주(Category) 주소 Address Group 224. 0. 0. 0 Reserved 224. 0. 0. 1 All SYSTE MS on this SUBNET 224. 0. 0. 2 All ROUTERS MS on this SUBNET 224. 0. 0. 4 DVMRP ROUTERS 224. 0. 0. 5 OSPFIGP All ROUTERS 224. 0. 0. 6 OSPFIGP Designated ROUTERS 224. 0. 0. 7 ST Routers 224. 0. 0. 8 ST Hosts 224. 0. 0. 9 RIP 2 Routers 224. 0. 0. 10 IGRP Routers 224. 0. 0. 11 Mobile-Agents Dongyang Mirae University 29 prepared by Choon Woo Kwon

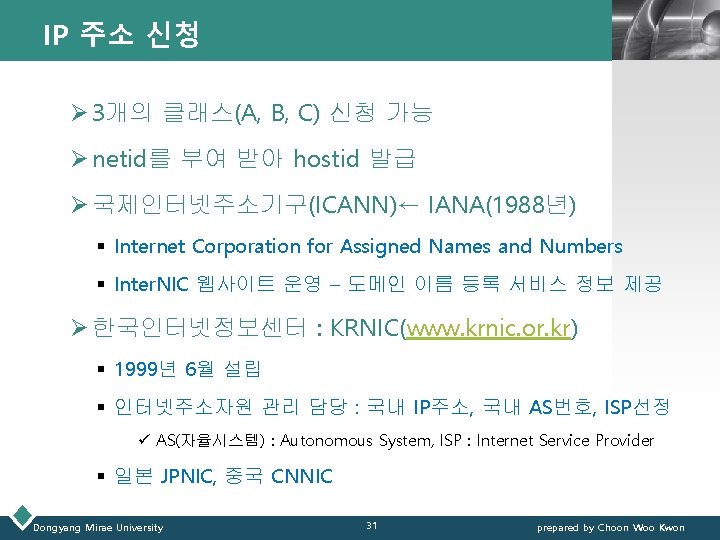

IP 주소 신청 LOGO Ø 3개의 클래스(A, B, C) 신청 가능 Ø netid를 부여 받아 hostid 발급 Ø 국제인터넷주소기구(ICANN)← IANA(1988년) § Internet Corporation for Assigned Names and Numbers § Inter. NIC 웹사이트 운영 – 도메인 이름 등록 서비스 정보 제공 Ø 한국인터넷정보센터 : KRNIC(www. krnic. or. kr) § 1999년 6월 설립 § 인터넷주소자원 관리 담당 : 국내 IP주소, 국내 AS번호, ISP선정 ü AS(자율시스템) : Autonomous System, ISP : Internet Service Provider § 일본 JPNIC, 중국 CNNIC Dongyang Mirae University 31 prepared by Choon Woo Kwon

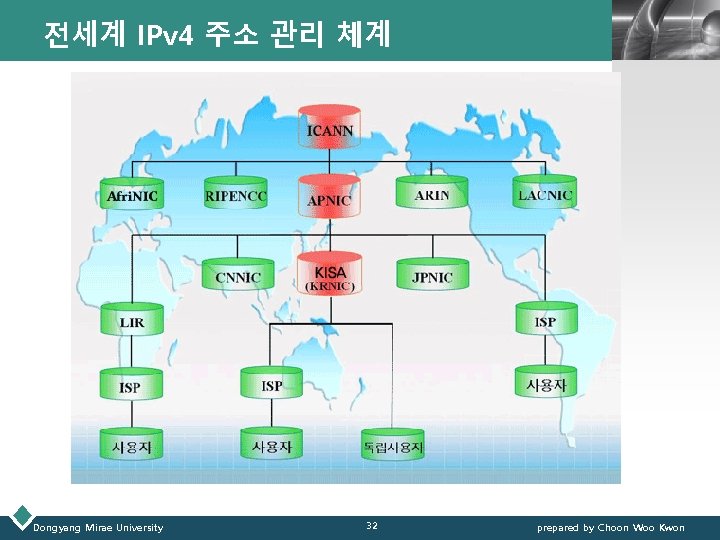

전세계 IPv 4 주소 관리 체계 Dongyang Mirae University 32 LOGO prepared by Choon Woo Kwon

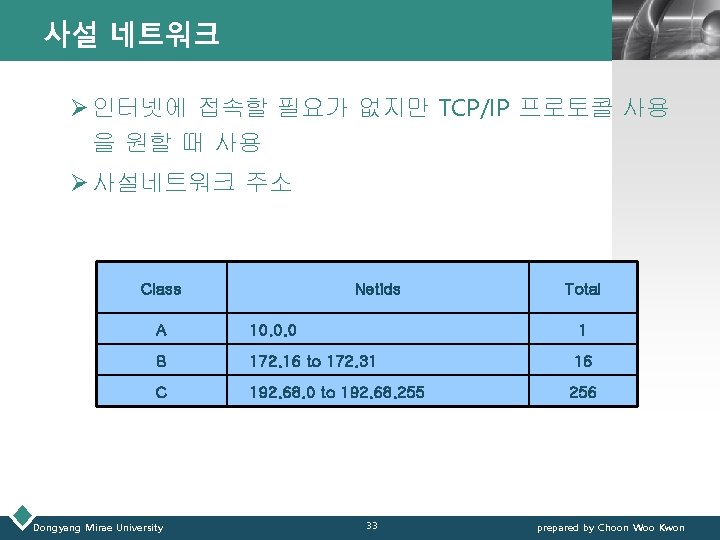

사설 네트워크 LOGO Ø 인터넷에 접속할 필요가 없지만 TCP/IP 프로토콜 사용 을 원할 때 사용 Ø 사설네트워크 주소 Class Netids Total A 10. 0. 0 1 B 172. 16 to 172. 31 16 C 192. 68. 0 to 192. 68. 255 256 Dongyang Mirae University 33 prepared by Choon Woo Kwon
