INSTALACIONES DE SONORIZACIÓN EN VIVIENDAS PROYECTO DE UNA INSTALACIÓN DE SONIDO AMBIENTAL SERGIO MARTI PERIS Arreglos de José Mª Alba 1

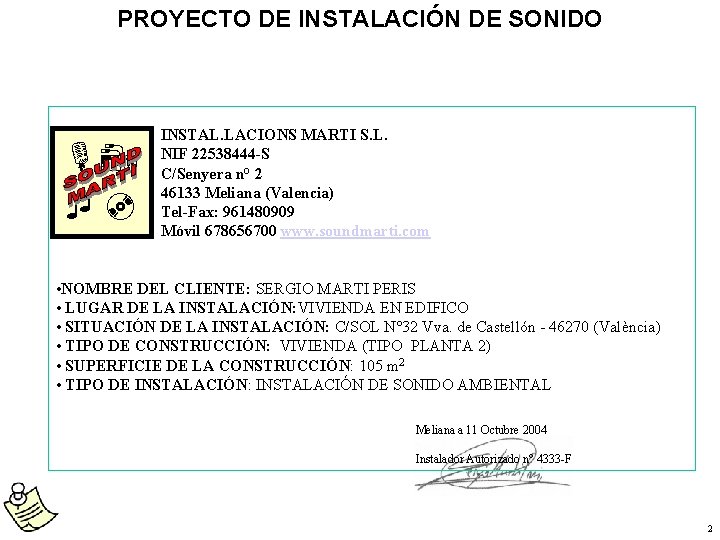

PROYECTO DE INSTALACIÓN DE SONIDO INSTAL. LACIONS MARTI S. L. NIF 22538444 -S C/Senyera n° 2 46133 Meliana (Valencia) Tel-Fax: 961480909 Móvil 678656700 www. soundmarti. com • NOMBRE DEL CLIENTE: SERGIO MARTI PERIS • LUGAR DE LA INSTALACIÓN: VIVIENDA EN EDIFICO • SITUACIÓN DE LA INSTALACIÓN: C/SOL N° 32 Vva. de Castellón - 46270 (València) • TIPO DE CONSTRUCCIÓN: VIVIENDA (TIPO PLANTA 2) • SUPERFICIE DE LA CONSTRUCCIÓN: 105 m 2 • TIPO DE INSTALACIÓN: INSTALACIÓN DE SONIDO AMBIENTAL Meliana a 11 Octubre 2004 Instalador Autorizado n° 4333 -F 2

APARTADOS DEL PROYECTO INDICE 1. PRESENTACIÓN DEL PROYECTO. MEMORIA DESCRIPTIVA 1. 1. Objeto del proyecto. 1. 2. Descripción. 1. 3. Constitución de los circuitos. 2. ESQUEMAS. 2. 0. Plano de situación. 2. 1. Plano de la planta de la vivienda 2. 2. Simbología de elementos de sonido. 2. 3. Plano de la planta con elementos de la instalación. 2. 4. Plano de la planta con elementos canalización de la instalación. 2. 5. Plano de planta con esquema unifilar. 2. 6. Plano de situación de la central de sonido y control. 2. 7. Variantes del montajes de altavoces. 2. 8. Esquema unifilar. 2. 9. Esquema unifilar con intensidades, longitudes y n° de cables. 2. 10. Esquema multifilar. 3. CÁLCULOS JUSTIFICATIVOS. 3. 1 Cálculo del número y potencia de altavoces. 3. 2 Cálculo de los conductores. 4. PLIEGO DE CONDICIONES. 4. 1. Central de sonido. 4. 2. Unidad de control. 4. 3. Altavoces activos y pasivos. 4. 4. Mando con altavoz. 4. 5. Caja de empalmes. 4. 6. Cajas de empotrar elementos. 4. 7. Condiciones de pago. 5. PRESUPUESTO. 3

MEMORIA DESCRIPTIVA - 1 MEMORIA DESCRIPTIVA. 1. 1 - Objetivo del proyecto. Instalación de sonido ambiental: El objeto del siguiente proyecto comprende la instalación de sonido ambiental de una vivienda perteneciente a Salvador Gadea Portés, situado en la Calle Sol nº 32, en Vva. De Castellón (Valencia). - Componentes internos: una Central de audio, seis unidades de control estereofónico, dos monofónicas, y catorce altavoces con amplificador incorporado, y un interruptor magnetotérmico para proteger al circuito. Posee una superficie construida de 105 m 2 y está dividida en tres habitaciones, salón, comedor, cocina y 2 baños. - Componentes externos: una fuente musical que contiene un reproductor de CD, pletina de caset y radio AM-FM. Consideramos a efectos instalación de sonido ambiental , la parte desde la Central de audio y las unidades de control o mandos, conectando a éstos los altavoces. - La Central de audio es el elemento principal del sistema de distribución de sonido. En ella se conecta la fuente de sonido. La instalación está protegida con un interruptor magnetotérmico (PIA). 1. 2 - Descripción. La alimentación de la instalación de sonido, se tomará de una caja de empalmes ubicada cerca de la Central de sonido, y estará formada por tres conductores de 1’ 5 mm 2. -Las unidades de control actúan como distribuidor y regulador de las señales de audio procedentes de la Central, y las envía a los altavoces. Podemos conectar auriculares y conectar a distancia las fuentes de sonido, además de regular el volumen de los altavoces a él conectados. -Los altavoces activos son los componentes del final del sistema de sonido, integrando además del altavoz a un amplificador con suficiente potencia (1 W) para alcanzar el nivel de calidad sonora de la estancia. La tensión de servicio es de 230 V 50 Hz c. a. 4

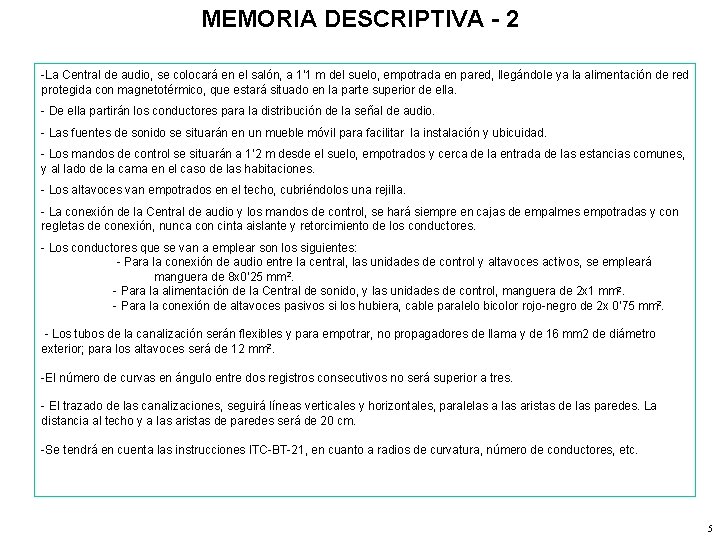

MEMORIA DESCRIPTIVA - 2 -La Central de audio, se colocará en el salón, a 1’ 1 m del suelo, empotrada en pared, llegándole ya la alimentación de red protegida con magnetotérmico, que estará situado en la parte superior de ella. - De ella partirán los conductores para la distribución de la señal de audio. - Las fuentes de sonido se situarán en un mueble móvil para facilitar la instalación y ubicuidad. - Los mandos de control se situarán a 1’ 2 m desde el suelo, empotrados y cerca de la entrada de las estancias comunes, y al lado de la cama en el caso de las habitaciones. - Los altavoces van empotrados en el techo, cubriéndolos una rejilla. - La conexión de la Central de audio y los mandos de control, se hará siempre en cajas de empalmes empotradas y con regletas de conexión, nunca con cinta aislante y retorcimiento de los conductores. - Los conductores que se van a emplear son los siguientes: - Para la conexión de audio entre la central, las unidades de control y altavoces activos, se empleará manguera de 8 x 0’ 25 mm 2. - Para la alimentación de la Central de sonido, y las unidades de control, manguera de 2 x 1 mm 2. - Para la conexión de altavoces pasivos si los hubiera, cable paralelo bicolor rojo-negro de 2 x 0’ 75 mm 2. - Los tubos de la canalización serán flexibles y para empotrar, no propagadores de llama y de 16 mm 2 de diámetro exterior; para los altavoces será de 12 mm 2. -El número de curvas en ángulo entre dos registros consecutivos no será superior a tres. - El trazado de las canalizaciones, seguirá líneas verticales y horizontales, paralelas aristas de las paredes. La distancia al techo y a las aristas de paredes será de 20 cm. -Se tendrá en cuenta las instrucciones ITC-BT-21, en cuanto a radios de curvatura, número de conductores, etc. 5

MEMORIA DESCRIPTIVA - 3 1. 3 – Constitución de los circuitos. El circuito de la instalación de sonido ambiental está constituido por una Central de sonido, a la que conectamos una fuente musical y controlará en encendido y apagado del circuito desde los mandos de control situados en cada estancia. La alimentación de red a 230 V 50 Hz, de las citadas fuentes, se hace desde las bases de enchufe de la propia Central. La alimentación de red de la Central está protegida por un interruptor magnetotérmico. Los mando de controlan el volumen de los altavoces a ellos conectados y la tonalidad y encendido/apagado de las fuentes conectadas a la central. La constituyen seis mandos de control estereofónico y dos monofónicos, atacando a dos altavoces amplificados los primeros y a uno sólo los segundos. 6

PLANOS Y ESQUEMAS 2. 0. Plano de situación. 2. 1. Plano de la planta de la vivienda 2. 2. Simbología de elementos de sonido. 2. 3. Con elementos de la instalación. 2. 4. Con elementos y canalización de la instalación. 2. 5. Con esquema unifilar. 2. 6. Situación de la central de sonido y control. 2. 7. Situación de un altavoz. 2. 8. Esquema unifilar. 2. 9. Esquema unifilar con intensidades, longitudes y n° de cables. 2. 10. Esquema multifilar. 7

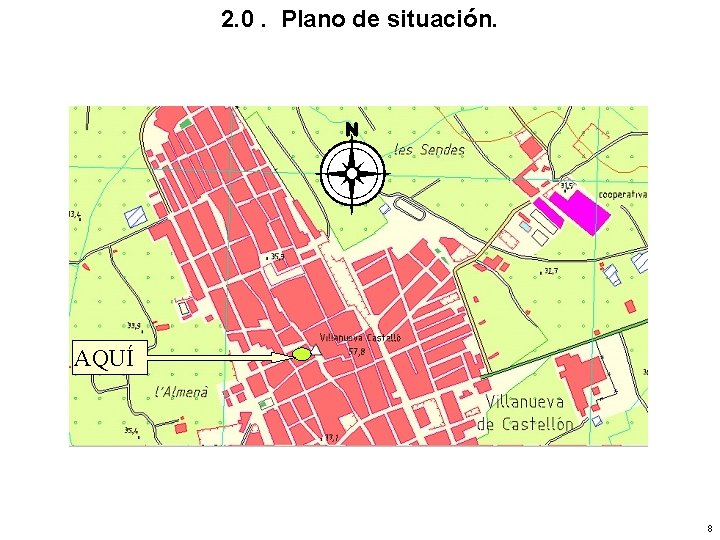

2. 0. Plano de situación. AQUÍ 8

2. 1. Plano de la planta de la vivienda S = 105 m 2 h = 2’ 50 m Baño Aseo Comedor Vestíbulo 3. Habitación Armarios empotrados Pasillo Armario empotrado 2. Habitación 1. Habitación matrimonio Cocina Salón Balcón 9

2. 2. Simbología de elementos de sonido. 10

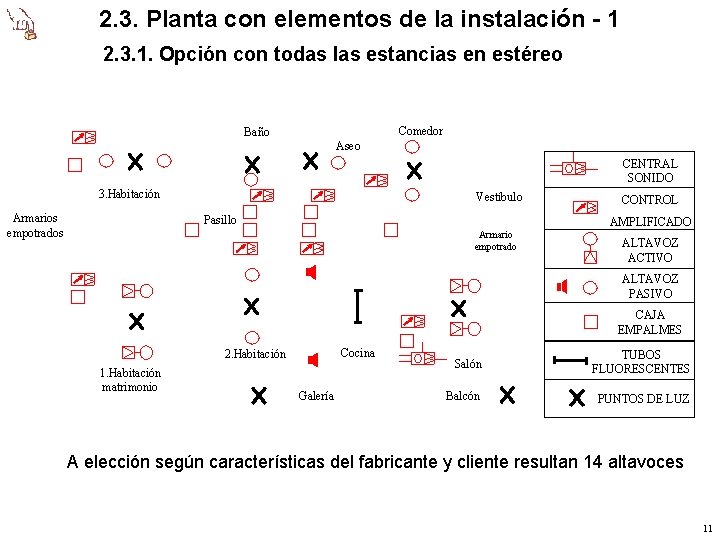

2. 3. Planta con elementos de la instalación - 1 2. 3. 1. Opción con todas las estancias en estéreo Comedor Baño Aseo CENTRAL SONIDO 3. Habitación Armarios empotrados Vestíbulo Pasillo CONTROL AMPLIFICADO Armario empotrado ALTAVOZ ACTIVO ALTAVOZ PASIVO CAJA EMPALMES Cocina 2. Habitación 1. Habitación matrimonio Galería Salón TUBOS FLUORESCENTES Balcón PUNTOS DE LUZ A elección según características del fabricante y cliente resultan 14 altavoces 11

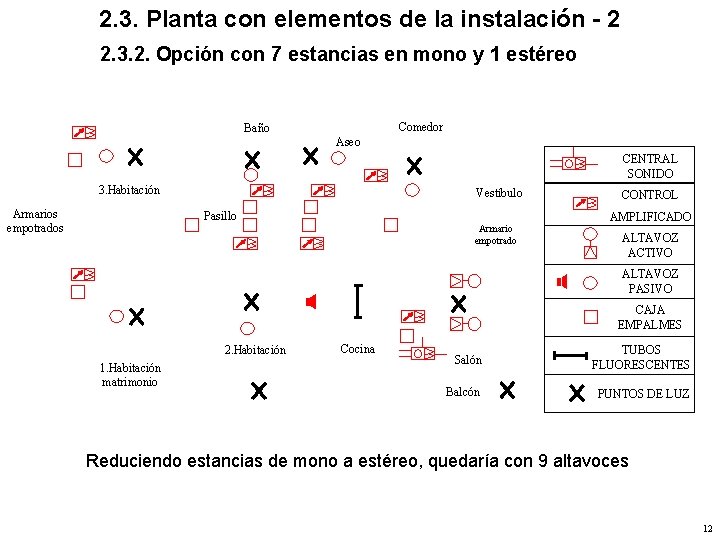

2. 3. Planta con elementos de la instalación - 2 2. 3. 2. Opción con 7 estancias en mono y 1 estéreo Comedor Baño Aseo CENTRAL SONIDO 3. Habitación Armarios empotrados Vestíbulo Pasillo Armario empotrado CONTROL AMPLIFICADO ALTAVOZ ACTIVO ALTAVOZ PASIVO CAJA EMPALMES 2. Habitación 1. Habitación matrimonio Cocina Salón TUBOS FLUORESCENTES Balcón PUNTOS DE LUZ Reduciendo estancias de mono a estéreo, quedaría con 9 altavoces 12

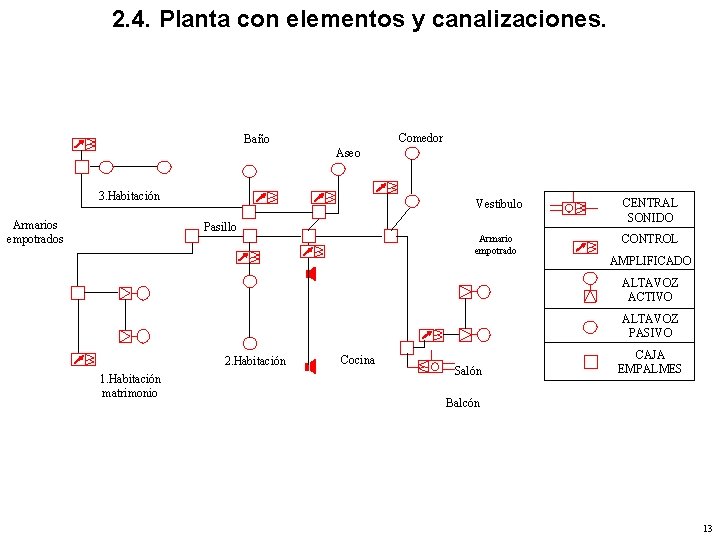

2. 4. Planta con elementos y canalizaciones. Comedor Baño Aseo 3. Habitación Armarios empotrados Pasillo Vestíbulo CENTRAL SONIDO Armario empotrado CONTROL AMPLIFICADO ALTAVOZ ACTIVO ALTAVOZ PASIVO 2. Habitación 1. Habitación matrimonio Cocina Salón CAJA EMPALMES Balcón 13

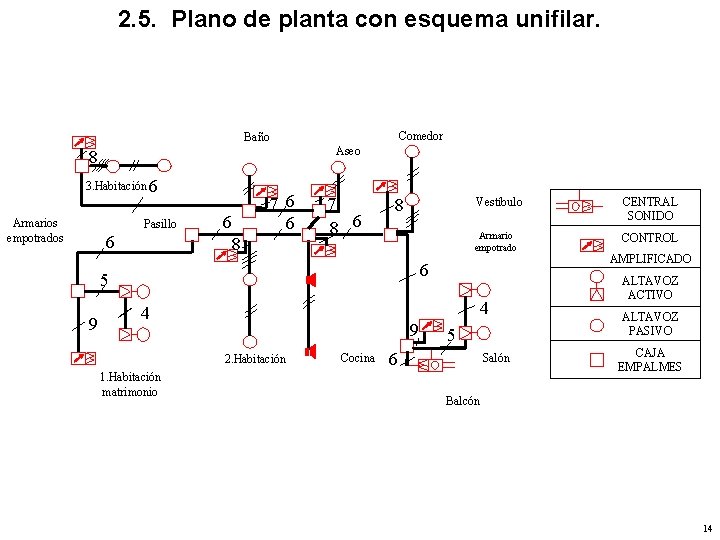

2. 5. Plano de planta con esquema unifilar. Comedor Baño Aseo 8 3. Habitación 6 Armarios empotrados Pasillo 6 7 6 6 6 8 7 8 6 8 CENTRAL SONIDO Armario empotrado CONTROL 6 5 9 Vestíbulo 4 4 9 2. Habitación 1. Habitación matrimonio Cocina 5 6 Salón AMPLIFICADO ALTAVOZ ACTIVO ALTAVOZ PASIVO CAJA EMPALMES Balcón 14

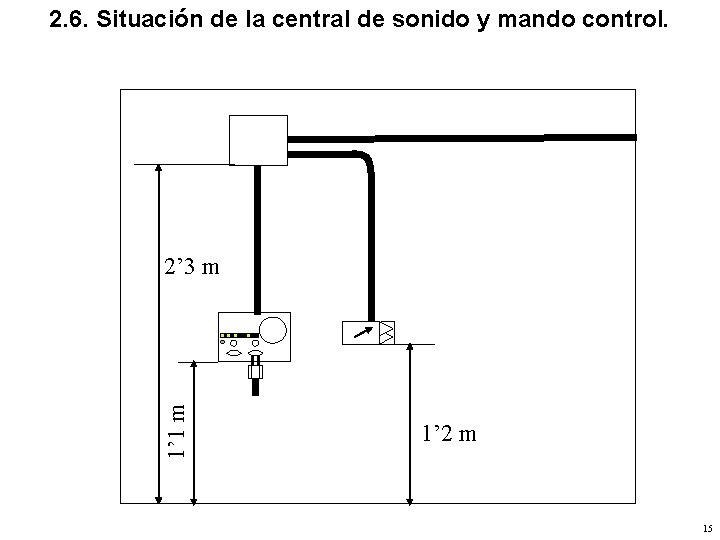

2. 6. Situación de la central de sonido y mando control. 1’ 1 m 2’ 3 m 1’ 2 m 15

2. 7. Variantes del montaje de altavoces. 16

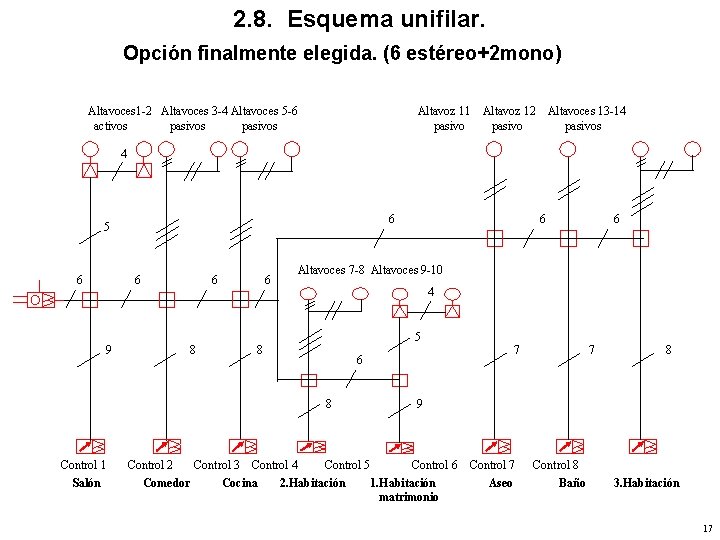

2. 8. Esquema unifilar. Opción finalmente elegida. (6 estéreo+2 mono) Altavoces 1 -2 Altavoces 3 -4 Altavoces 5 -6 activos pasivos Altavoz 11 pasivo Altavoz 12 pasivo Altavoces 13 -14 pasivos 4 6 5 6 6 6 Altavoces 7 -8 Altavoces 9 -10 4 5 9 8 8 8 Control 1 Salón 7 6 7 8 9 Control 2 Control 3 Control 4 Control 5 Control 6 Comedor Cocina 2. Habitación 1. Habitación matrimonio Control 7 Aseo Control 8 Baño 3. Habitación 17

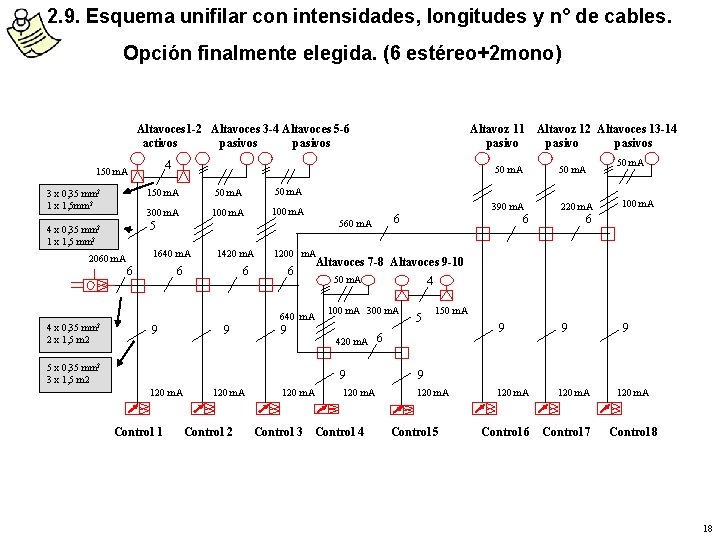

2. 9. Esquema unifilar con intensidades, longitudes y n° de cables. Opción finalmente elegida. (6 estéreo+2 mono) Altavoces 1 -2 Altavoces 3 -4 Altavoces 5 -6 activos pasivos 4 150 m. A 3 x 0, 35 mm 2 1 x 1, 5 mm 2 2060 m. A mm 2 4 x 0, 35 2 x 1, 5 m 2 50 m. A 150 m. A 300 m. A 100 m. A 560 m. A 1640 m. A 6 1420 m. A 6 6 9 50 m. A Control 1 Control 2 6 9 5 150 m. A 420 m. A 6 120 m. A Control 3 4 100 m. A 300 m. A 9 120 m. A 6 100 m. A Altavoces 7 -8 Altavoces 9 -10 6 5 x 0, 35 mm 2 3 x 1, 5 m 2 120 m. A 220 m. A 50 m. A 1200 m. A 640 m. A 9 6 Altavoz 12 Altavoces 13 -14 pasivos 50 m. A 390 m. A 5 4 x 0, 35 mm 2 1 x 1, 5 mm 2 Altavoz 11 pasivo 120 m. A Control 4 9 9 120 m. A Control 5 120 m. A Control 6 Control 7 120 m. A Control 8 18

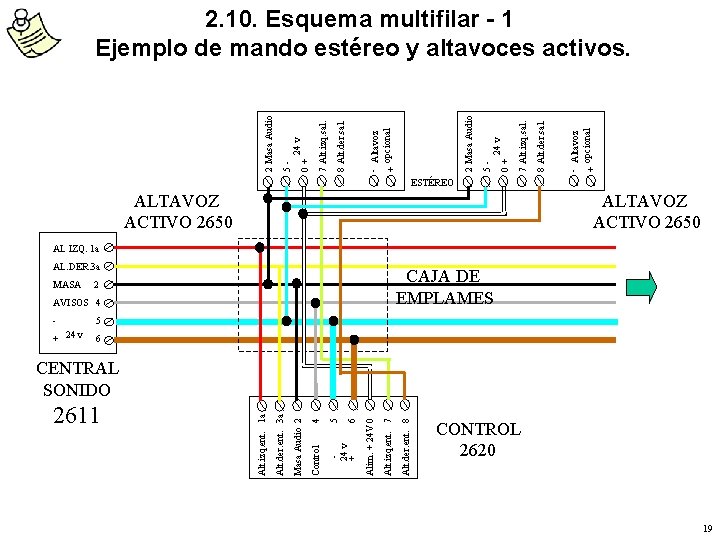

2611 AL. DER. 3 a 2 AVISOS 4 Alt. der. ent. 8 Alt. izq. ent. 7 Alim. + 24 V 0 6 5 24 v + 6 4 + 24 v Control 5 Masa Audio 2 - Alt. der. ent. 3 a MASA Alt. izq. ent. 1 a 24 v ALTAVOZ ACTIVO 2650 - Altavoz + opcional 8 Alt. der. sal. 7 Alt. izq. sal. 0+ 5 - 2 Masa Audio 2. 10. Esquema multifilar - 1 Ejemplo de mando estéreo y altavoces activos. ESTÉREO ALTAVOZ ACTIVO 2650 AL IZQ. 1 a CAJA DE EMPLAMES CENTRAL SONIDO CONTROL 2620 19

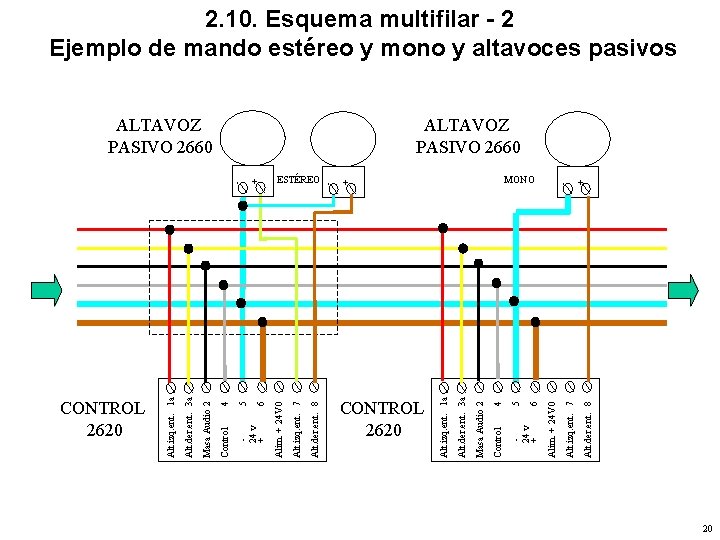

CONTROL 2620 5 24 v + Alt. der. ent. 8 Alt. izq. ent. 7 Alim. + 24 V 0 6 4 Control Masa Audio 2 Alt. der. ent. 3 a Alt. izq. ent. 1 a CONTROL 2620 5 24 v + Alt. der. ent. 8 Alt. izq. ent. 7 + + - MONO Alim. + 24 V 0 6 4 Control Masa Audio 2 Alt. der. ent. 3 a ESTÉREO - ALTAVOZ PASIVO 2660 Alt. izq. ent. 1 a + - 2. 10. Esquema multifilar - 2 Ejemplo de mando estéreo y mono y altavoces pasivos ALTAVOZ PASIVO 2660 20

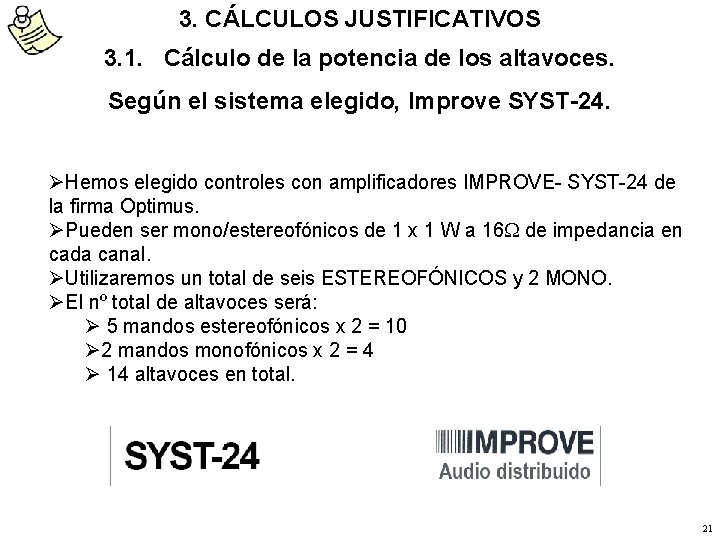

3. CÁLCULOS JUSTIFICATIVOS 3. 1. Cálculo de la potencia de los altavoces. Según el sistema elegido, Improve SYST-24. ØHemos elegido controles con amplificadores IMPROVE- SYST-24 de la firma Optimus. ØPueden ser mono/estereofónicos de 1 x 1 W a 16 de impedancia en cada canal. ØUtilizaremos un total de seis ESTEREOFÓNICOS y 2 MONO. ØEl nº total de altavoces será: Ø 5 mandos estereofónicos x 2 = 10 Ø 2 mandos monofónicos x 2 = 4 Ø 14 altavoces en total. 21

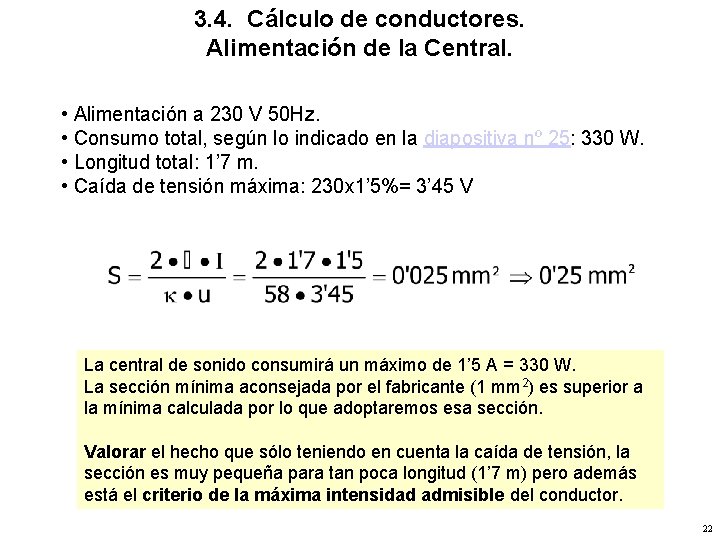

3. 4. Cálculo de conductores. Alimentación de la Central. • Alimentación a 230 V 50 Hz. • Consumo total, según lo indicado en la diapositiva nº 25: 330 W. • Longitud total: 1’ 7 m. • Caída de tensión máxima: 230 x 1’ 5%= 3’ 45 V La central de sonido consumirá un máximo de 1’ 5 A = 330 W. La sección mínima aconsejada por el fabricante (1 mm 2) es superior a la mínima calculada por lo que adoptaremos esa sección. Valorar el hecho que sólo teniendo en cuenta la caída de tensión, la sección es muy pequeña para tan poca longitud (1’ 7 m) pero además está el criterio de la máxima intensidad admisible del conductor. 22

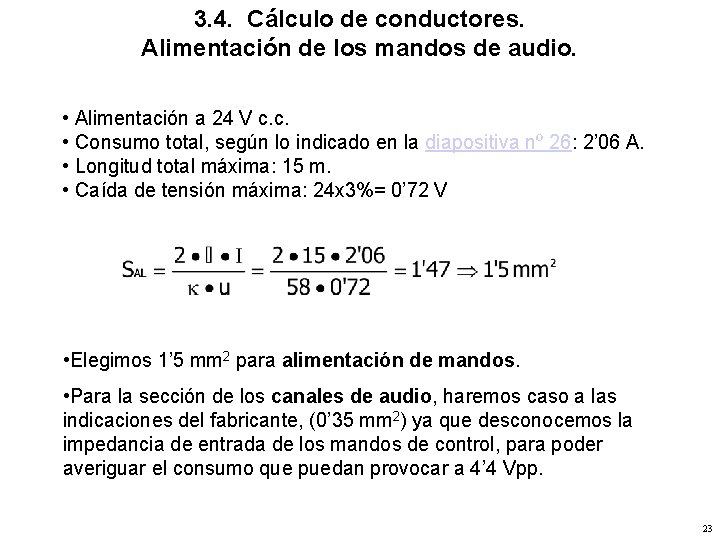

3. 4. Cálculo de conductores. Alimentación de los mandos de audio. • Alimentación a 24 V c. c. • Consumo total, según lo indicado en la diapositiva nº 26: 2’ 06 A. • Longitud total máxima: 15 m. • Caída de tensión máxima: 24 x 3%= 0’ 72 V • Elegimos 1’ 5 mm 2 para alimentación de mandos. • Para la sección de los canales de audio, haremos caso a las indicaciones del fabricante, (0’ 35 mm 2) ya que desconocemos la impedancia de entrada de los mandos de control, para poder averiguar el consumo que puedan provocar a 4’ 4 Vpp. 23

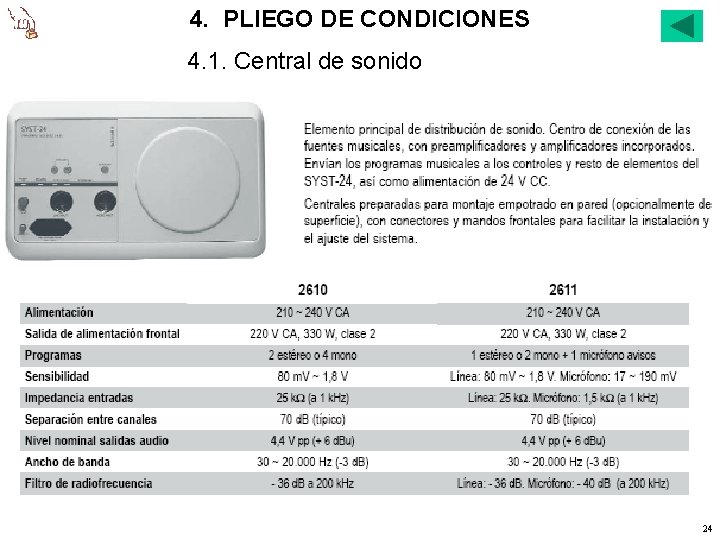

4. PLIEGO DE CONDICIONES 4. 1. Central de sonido 24

4. PLIEGO DE CONDICIONES 4. 2. Unidades de control, mandos. 25

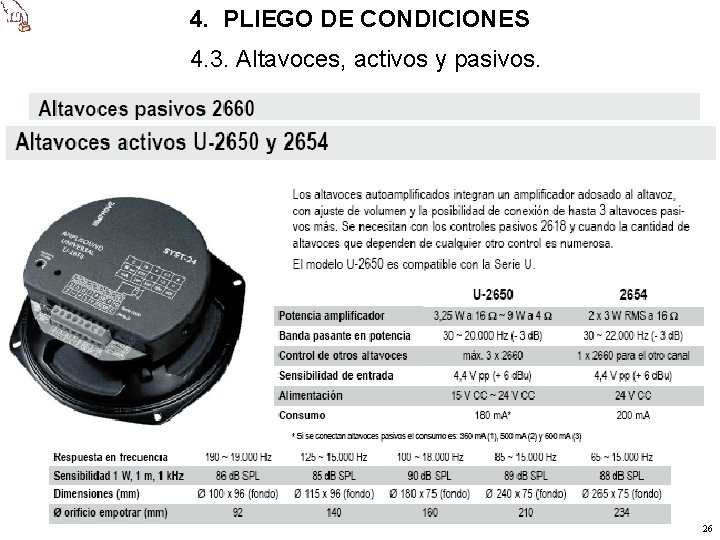

4. PLIEGO DE CONDICIONES 4. 3. Altavoces, activos y pasivos. 26

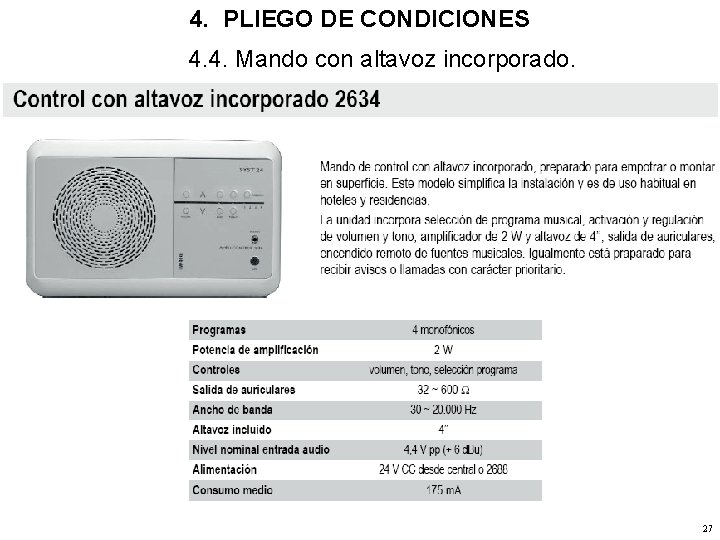

4. PLIEGO DE CONDICIONES 4. 4. Mando con altavoz incorporado. 27

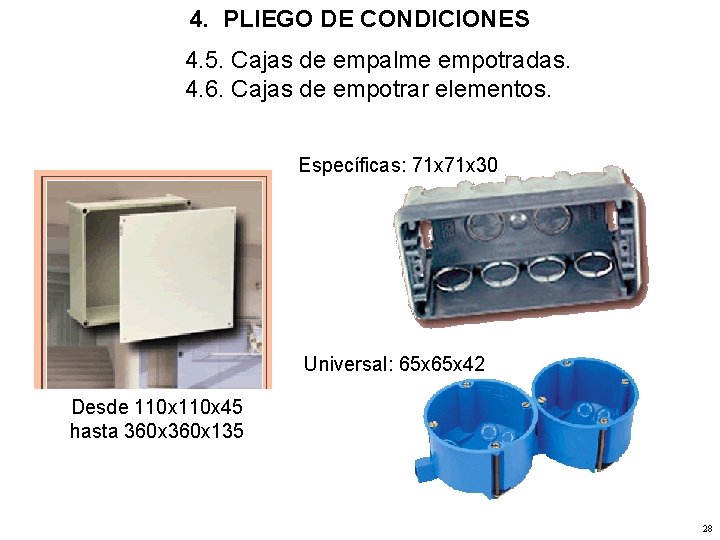

4. PLIEGO DE CONDICIONES 4. 5. Cajas de empalme empotradas. 4. 6. Cajas de empotrar elementos. Específicas: 71 x 30 Universal: 65 x 42 Desde 110 x 45 hasta 360 x 135 28

4. PLIEGO DE CONDICIONES 4. 7. Condiciones de pago. Se abonará el 50 % del total, al aceptar el proyecto, y el 50 % restante a la finalización de la instalación. Se cargará un 18% de beneficio industrial y un IVA del 16 %. La instalación se comprobará en presencia del propietario, haciéndole entrega del acta de pruebas y recepción definitiva de la instalación, que firmará junto con un representante de la empresa instaladora. Se termina el pliego de condiciones con fecha: Meliana a 9 de Noviembre de 2004 29

5. PRESUPUESTO 30
