GRUPPO TELECOM ITALIA OPEN ACCESS CITTÀ DI MODENA La Rete di Nuova Generazione di Telecom Italia Access Operations Line Emilia Ovest Dotti Massimiliano Modena, 12 Febbario 2014 Telecom Italia RISERVATO - USO INTERNO

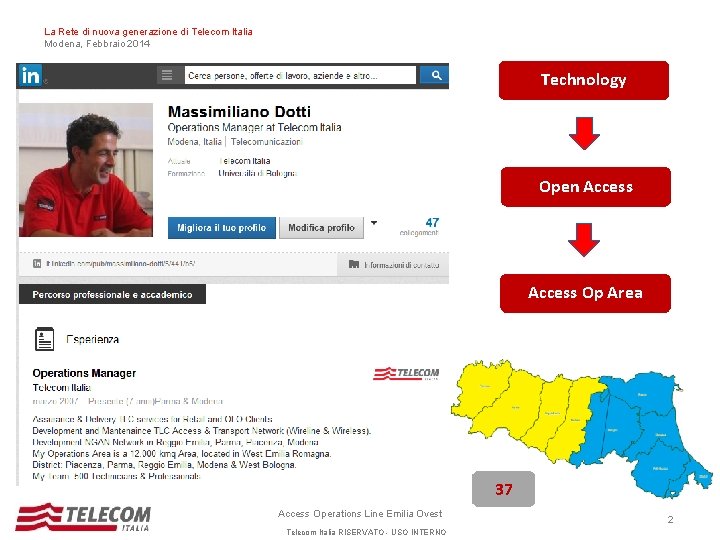

La Rete di nuova generazione di Telecom Italia Modena, Febbraio 2014 Technology Open Access Op Area 37 Access Operations Line Emilia Ovest Telecom Italia RISERVATO - USO INTERNO 2

La Rete di nuova generazione di Telecom Italia Modena, Febbraio 2014 Come la ‘Rivoluzione Digitale’ influenza la normativa Agenda Digitale Europea: i sette campi d’azione 1. Creare un mercato digitale unico - unificare i servizi e agevolare i pagamenti elettronici 2. Migliorare l’interoperabilità - definire standard univoci ed aumentare l’interoperabilità di applicazioni e banche dati 3. Stimolare la fiducia in internet e per la sicurezza on-line - contrasto alla criminalità informatica 4. Incoraggiare investimenti in ricerca e sviluppo - investire il 3% del PIL in ricerca 5. Aumentare l’alfabetizzazione informatica e rafforzare l’inclusione digitale semplificazione degli applicativi 6. Impiegare l’ICT per il sociale - gestione dell’invecchiamento demografico, sistemi di trasporto intelligenti 7. Garantire l’accesso ad internet veloce e superveloce - azzerare il D. D. e creare nuove reti d’accesso NGNA Access Operations Line Emilia Ovest Telecom Italia RISERVATO - USO INTERNO 3

La Rete di nuova generazione di Telecom Italia Modena, Febbraio 2014 NGAN Nord Est Cos’è l’Ultrabroadband (UBB) L’Ultrabroadband fisso è attualmente inteso, in Europa, come la fornitura di connettività al Cliente finale, in rete d’accesso, pari o superiore a 30 Mbit/s. Obiettivi di “Strategia Europa 2020” dell’Agenda Digitale Europea 2013 UBB 100% Banda Larga per tutti almeno 2 Mb/s Basic BB 2020 50% 0% 100 Mb/s 100% almeno 30 Mb/s 30 Mbit/s al 100% delle linee 100 Mbit/s al 50% delle linee Per offrire i servizi di connettività fissa Ultra Broadband bisogna realizzare la rete d’accesso in fibra ottica Access Operations Line Emilia Ovest Telecom Italia RISERVATO - USO INTERNO 4

La Rete di nuova generazione di Telecom Italia Modena, Febbraio 2014 Rete fissa Piano NGAN 2011 – 2015 2011 2012 2013 2014 2015 9 + 21 + 39 …. . 100 Comuni al 2014 Reggio Emilia Modena 7. 0 6. 0 5. 0 6. 1 Milioni di UI raggiunte da F. O. 200 180 160 Città Avviate NGAN 4. 0 N° Città 2011 MILANO CATANIA ROMA BARI TORINO VENEZIA BOLOGNA GENOVA NAPOLI Millions COMUNI 140 100 120 100 3. 0 2. 0 1. 0 0. 9 80 61 1. 9 60 30 40 20 9 0. 0 0 2011 2012 2013 2014 Le installazioni dei cabinet VDSL 2 ed i successivi sviluppi saranno guidati dalla effettiva domanda di mercato Access Operations Line Emilia Ovest Telecom Italia RISERVATO - USO INTERNO 5

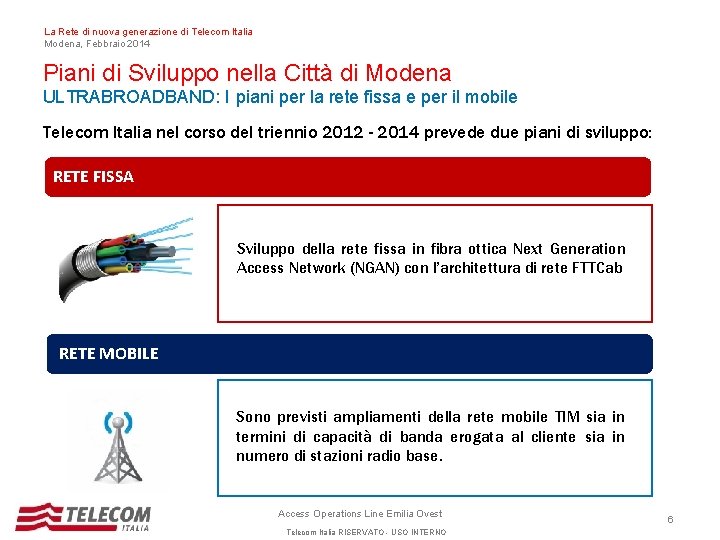

La Rete di nuova generazione di Telecom Italia Modena, Febbraio 2014 Piani di Sviluppo nella Città di Modena ULTRABROADBAND: I piani per la rete fissa e per il mobile Telecom Italia nel corso del triennio 2012 - 2014 prevede due piani di sviluppo: RETE FISSA Sviluppo della rete fissa in fibra ottica Next Generation Access Network (NGAN) con l’architettura di rete FTTCab RETE MOBILE Sono previsti ampliamenti della rete mobile TIM sia in termini di capacità di banda erogata al cliente sia in numero di stazioni radio base. Access Operations Line Emilia Ovest Telecom Italia RISERVATO - USO INTERNO 6

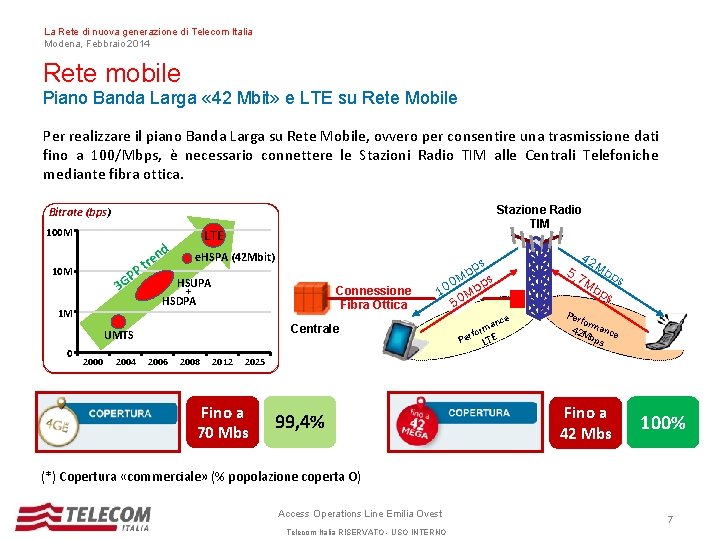

La Rete di nuova generazione di Telecom Italia Modena, Febbraio 2014 Rete mobile Piano Banda Larga « 42 Mbit» e LTE su Rete Mobile Per realizzare il piano Banda Larga su Rete Mobile, ovvero per consentire una trasmissione dati fino a 100/Mbps, è necessario connettere le Stazioni Radio TIM alle Centrali Telefoniche mediante fibra ottica. Stazione Radio TIM Bitrate (bps) 100 M nd 10 M P re t P 3 G 1 M LTE e. HSPA (42 Mbit) HSUPA + HSDPA Connessione Fibra Ottica Centrale UMTS 0 2004 2006 2008 2012 42 5, 7 Mbp Mb s ps s bp M 0 ps 10 0 Mb 5 e anc m r fo Per LTE Per for 42 M mance bps 2025 Fino a 70 Mbs 99, 4% Fino a 42 Mbs 100% (*) Copertura «commerciale» (% popolazione coperta O) Access Operations Line Emilia Ovest Telecom Italia RISERVATO - USO INTERNO 7

La Rete di nuova generazione di Telecom Italia Modena, Febbraio 2014 NGAN Nord Ovest Architettura FTTH vs FTTCab Term. Utente F. O. FTTH Sede Cliente Centrale Fiber to the Home Pozzetto OLT Rete Primaria FTTCab/S Terminazion e ottica (ROE) Rete Secondaria Sede Cliente Centrale Armadi F. O. Fiber to the Cabinet Term. Utente Rete Primaria Velocità in DS [Mbit/s] FTTH Ø FTTCab 30 ÷ 50 Mbit/s e fino a 100 Mbit/s con vectoring G-PON VDSL Box Int/Ext OLT Cavi rame Cavi fibra ottica Rete Secondaria Capex/linea Velocità di deployment Primaria + secondaria + verticale 100 Mbit/s -75% Access Operations Line Emilia Ovest Telecom Italia RISERVATO - USO INTERNO Primaria &Cab -60%-75% 8

La Rete di nuova generazione di Telecom Italia Modena, Febbraio 2014 Rete fissa VDSL: La tecnologia “vectoring” Molti dei principali operatori europei hanno già testato il miglioramento delle prestazioni consentito dalla tecnologia vectoring e si può ormai osservare, a livello UE, una netta prevalenza dei progetti NGN basati sulla posa della fibra fino agli armadi (come in Germania, Regno Unito, Austria, Belgio, Danimarca e Olanda). 120 LARGHEZZA DI BANDA (MB/S) 100 80 60 40 20 0 100 200 300 400 500 600 700 800 DISTANZA (metri) 900 1, 000 1, 100 1, 200 60% dei Clienti Access Operations Line Emilia Ovest Telecom Italia RISERVATO - USO INTERNO 9

La Rete di nuova generazione di Telecom Italia Modena, Febbraio 2014 NGAN FTTCab: lo schema di principio Lavori previsti in campo Sede Cliente Centrale Term. Utente Sopralzo UBB Armadi F. O. Box Int/Ext OLT Rete Primaria Rete Secondaria Armadio ripartilinea (terminazione rete rame secondaria) La realizzazione dell’NGAN in tecnica FTTCab prevede: q. Fase preliminare con verifica e adeguamento di tutti gli armadi previsti dal piano lavori q. Fase realizzativa: 1) effettuare gli scavi necessari per connettere la Centrale agli armadi in configurazione ad anello 2) installare un sopralzo sugli armadi esistenti 3) predisporre un pozzetto per la messa a terra degli armadi telealimentati Access Operations Line Emilia Ovest Telecom Italia RISERVATO - USO INTERNO 10

La Rete di nuova generazione di Telecom Italia Modena, Febbraio 2014 NGAN - FTTCab Le soluzioni realizzative Sopralzo 48 porte VDSL 2 installato su colonnina affiancata ad armadio Mini. DSLAM 48 porte VDSL 2 installato in pozzetto affiancato ad armadio Sopralzo 48 porte VDSL 2 installato su armadio stradale Access Operations Line Emilia Ovest Telecom Italia RISERVATO - USO INTERNO 11

La Rete di nuova generazione di Telecom Italia Modena, Febbraio 2014 NGAN - Città di Modena Criteri di realizzazione UTILIZZARE TUTTE LE INFRASTRUTTURE GIA’ ESISTENTI, PUBBLICHE E PRIVATE, PER IL PASSAGGIO DEI CAVI (legge 133/08) A tal fine, ove sono già presenti le infrastrutture, Telecom Italia apre le camerette ed esegue le seguenti operazioni: ► Predisposizione di minitubi 10/12 mm ► Posizionamento di Fibra Ottica mediante aria compressa TELEALIMENTARE GLI ARMADI E REALIZZARE LA RELATIVA MESSA A TERRA Per ogni singolo armadio Telecom Italia installa l’elettronica necessaria al funzionamento dell’NGAN. Ogni armadio viene quindi tele-alimentato e viene realizzato il relativo «pozzetto di terra» ove non ancora presente EFFETTUARE GLI SCAVI PER TUTTE LE SITUAZIONI OVE NON E’ POSSIBILE UTILIZZARE INFRASTRUTTURE GIA’ ESISTENTI Le tecniche di scavo utilizzate possono essere le seguenti: Ø Tradizionale Ø Minitrincea (non ancore impiegata nel Comune di Brescia) Access Operations Line Emilia Ovest Telecom Italia RISERVATO - USO INTERNO 12

La Rete di nuova generazione di Telecom Italia Modena, Febbraio 2014 UBB Telecom Italia Smart Services Access Operations Line Emilia Ovest Telecom Italia RISERVATO - USO INTERNO 13
