First Edition CHAPTER 9 Statics and Mechanics of

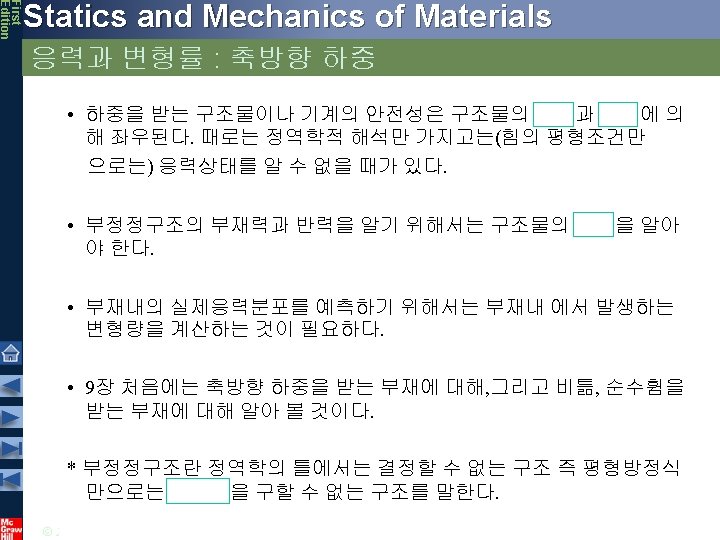

First Edition CHAPTER 9 Statics and Mechanics of Materials Ferdinand P. Beer E. Russell Johnston, Jr. John T. De. Wolf 응력과 변형율 – 축방향 하중 (Stress and Strain – Axial Loading) David M. Mazurek © 2011 The Mc. Graw-Hill Companies, Inc. All rights reserved.

First Edition Statics and Mechanics of Materials 수직변형율 그림 9. 1 그림 9. 3 그림 9. 4 (9. 1) © 2011 The Mc. Graw-Hill Companies, Inc. All rights reserved. 9 -4

First Edition Statics and Mechanics of Materials 응력 변형율 실험 시편 시편 © 2011 The Mc. Graw-Hill Companies, Inc. All rights reserved. 9 -5

First Edition Statics and Mechanics of Materials 응력 변형율 선도: 연성재료 항복 사진 9. 4 변형경화 파단 파단 (Rupture) 네킹 저탄소강 알루미늄 합금 그림 9. 6 © 2011 The Mc. Graw-Hill Companies, Inc. All rights reserved. 9 -6

First Edition Statics and Mechanics of Materials 응력-변형율 선도: 취성재료 파단(Rupture) 그림 9. 7 사진 9. 5 © 2011 The Mc. Graw-Hill Companies, Inc. All rights reserved. 9 -7

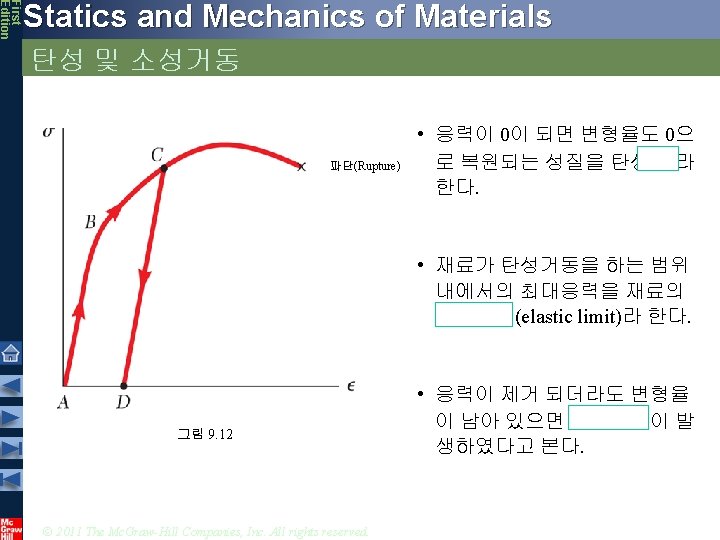

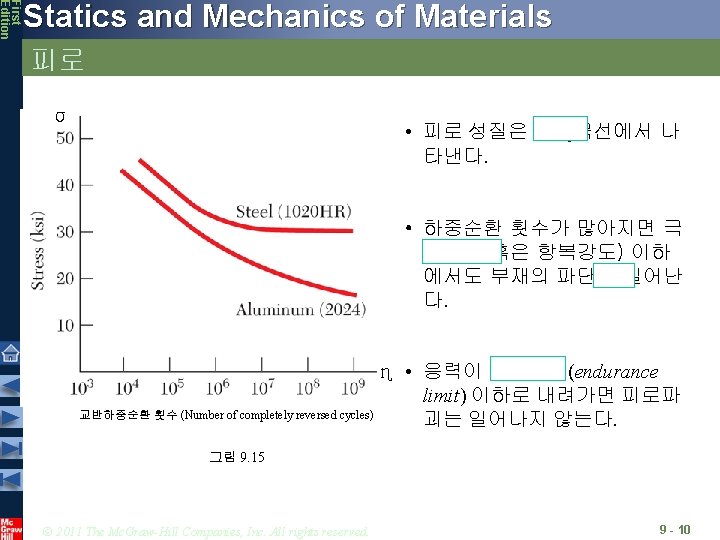

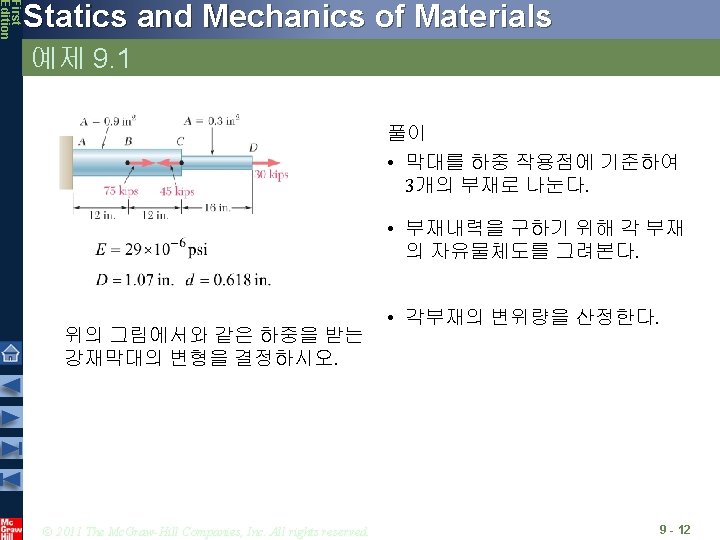

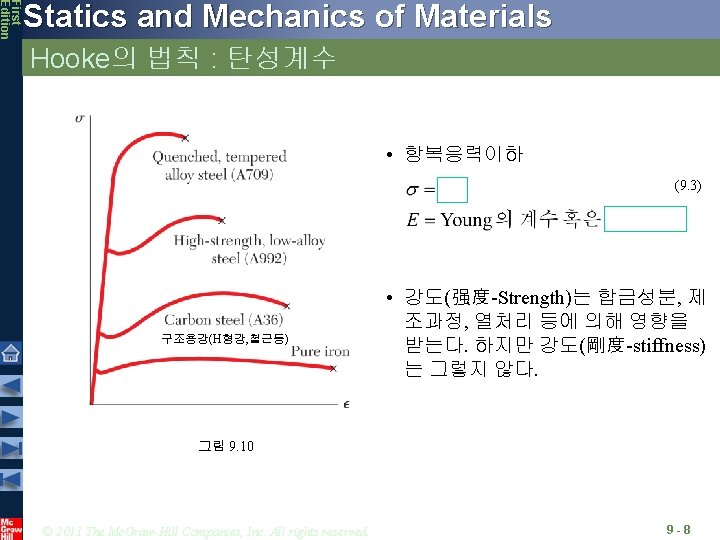

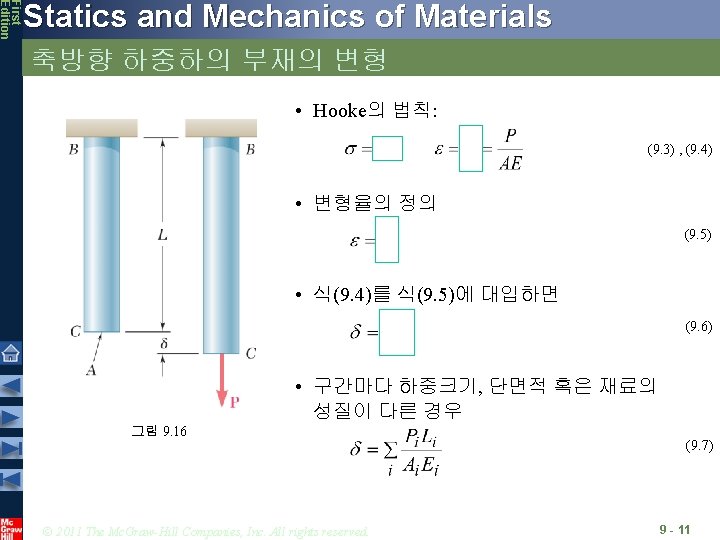

First Edition Statics and Mechanics of Materials 풀이 • 막대를 3부분(AB, BC, CD) 으로 나눈다. • 각 부분의 내력(內力)을 알기위해 중간부 분을 자유물체도로 자르면 • 전체막대의 변형은 © 2011 The Mc. Graw-Hill Companies, Inc. All rights reserved. 9 - 13

First Edition Statics and Mechanics of Materials 문제 9. 1 풀이 B점의 처짐 자유물체도: 막대 BDE D점의 처짐 © 2011 The Mc. Graw-Hill Companies, Inc. All rights reserved. 9 - 14

First Edition Statics and Mechanics of Materials 문제 9. 1 E점의 처짐 © 2011 The Mc. Graw-Hill Companies, Inc. All rights reserved. 9 - 15

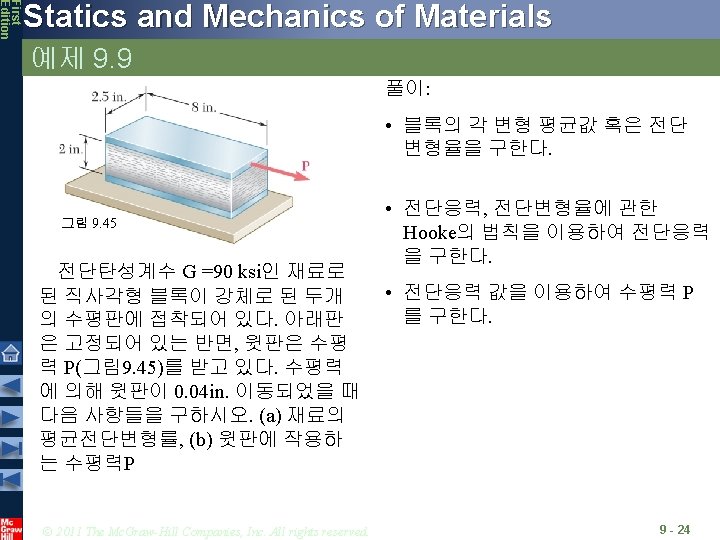

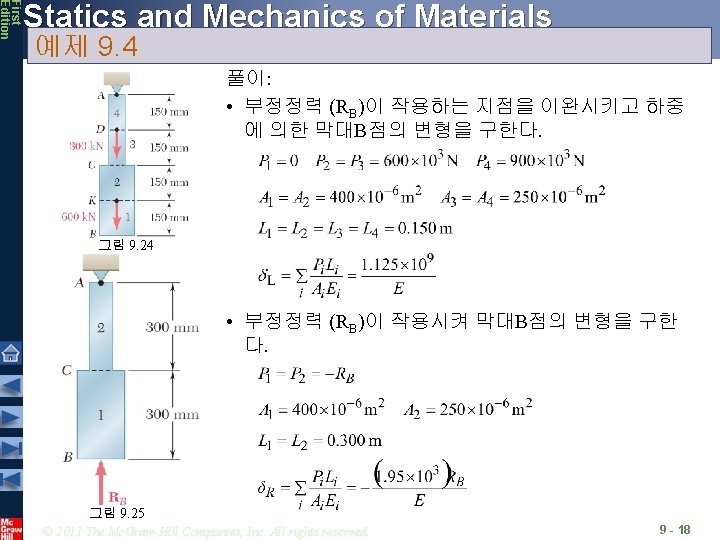

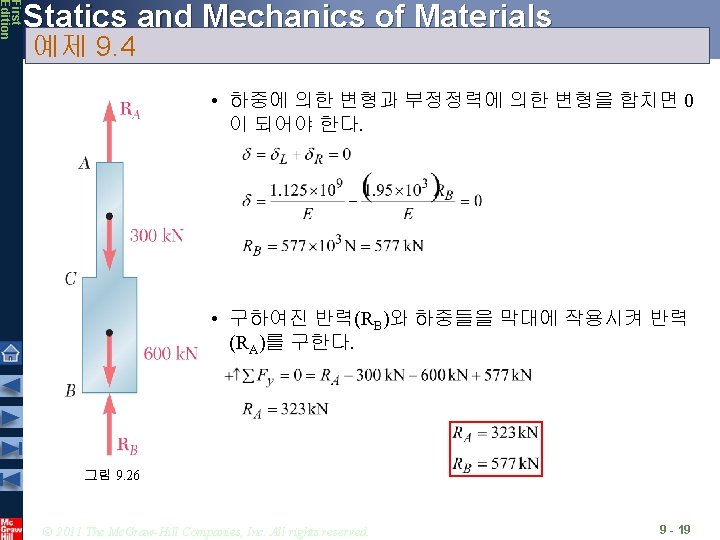

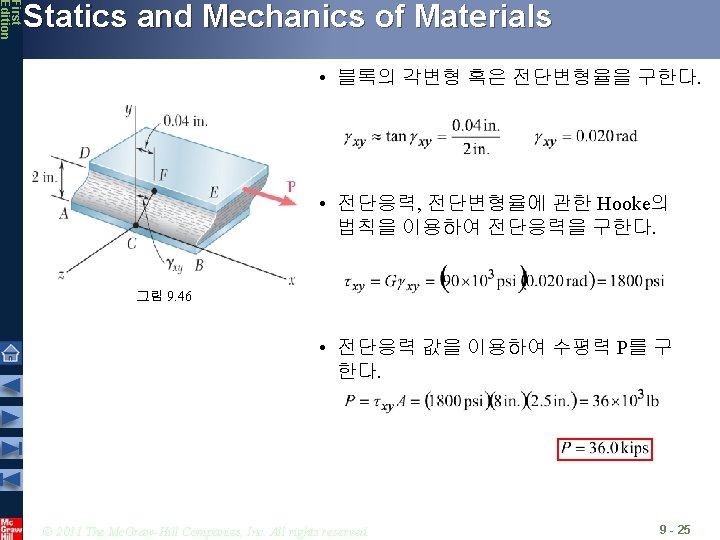

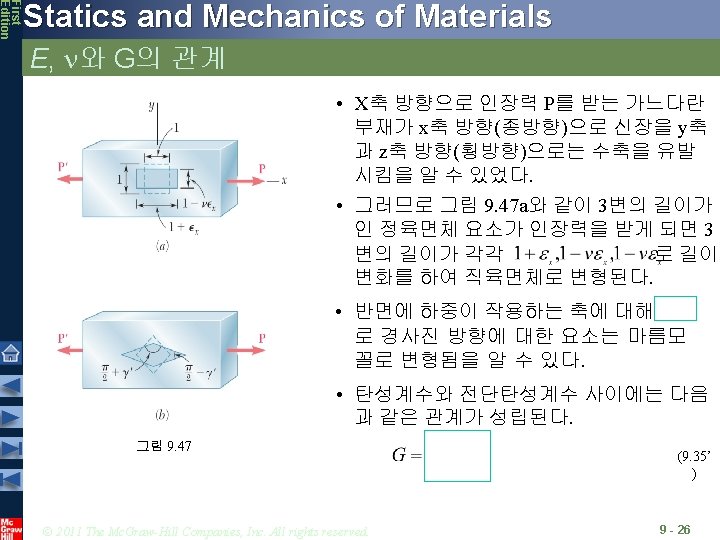

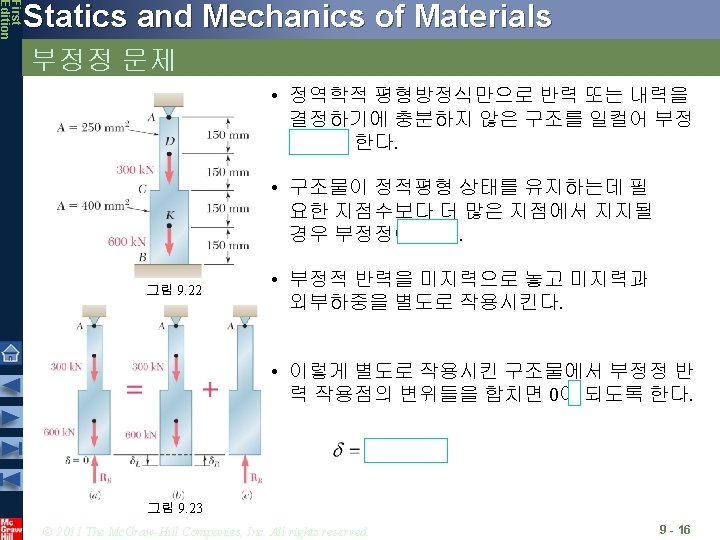

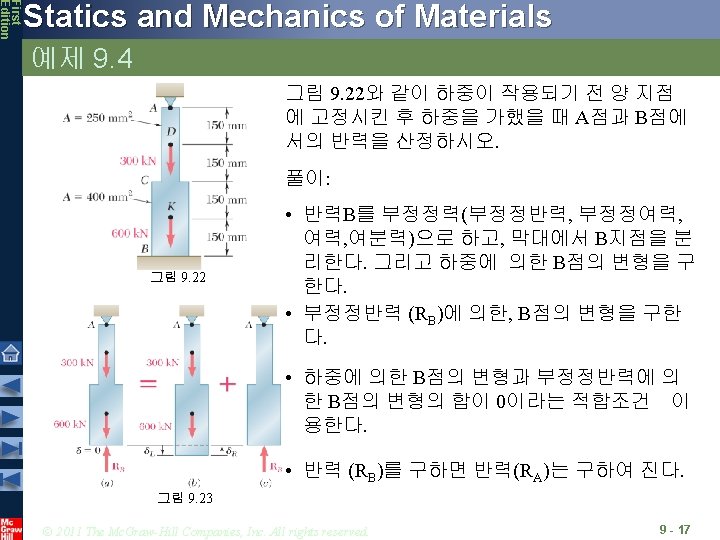

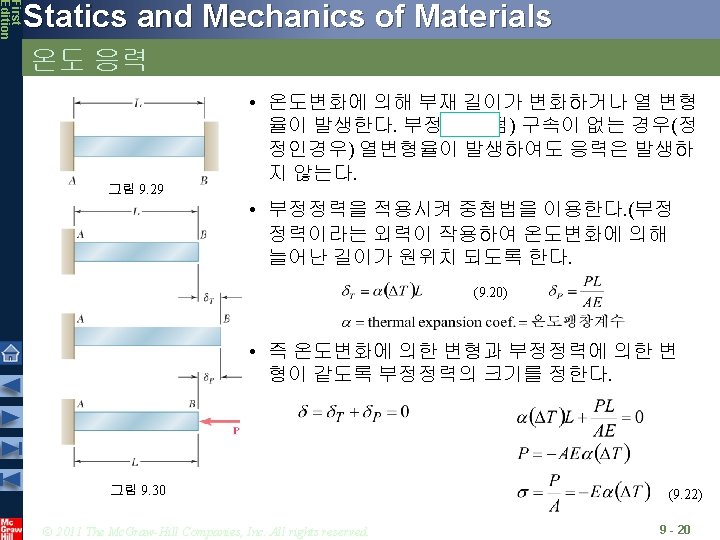

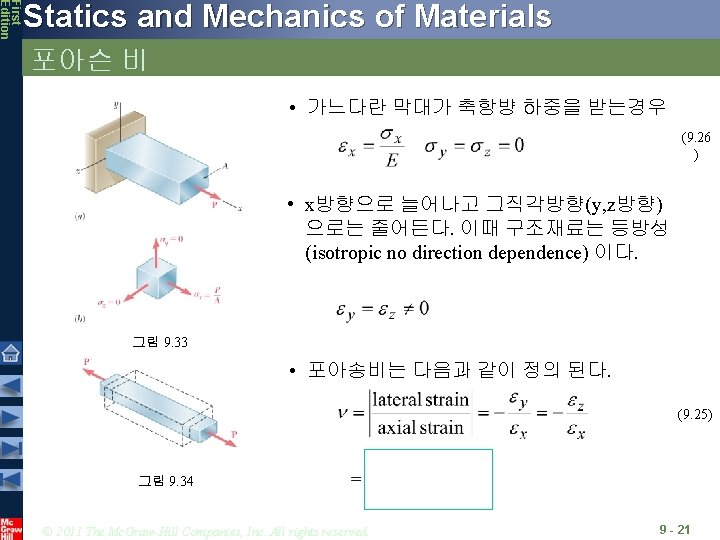

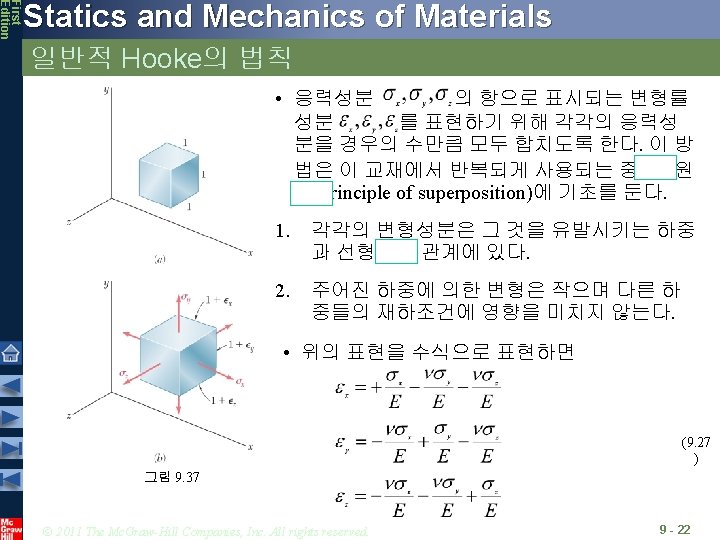

First Edition Statics and Mechanics of Materials 풀이: • Hooke의 법칙. 여기서 = 0 이므로 • 직경 AB 길이변화는 식(9. 27)에 의해 각좌표계방향으로 수직변형률을 계산할 수 있다. 이다. • 직경CD • 판의두께 © 2011 The Mc. Graw-Hill Companies, Inc. All rights reserved. 9 - 28

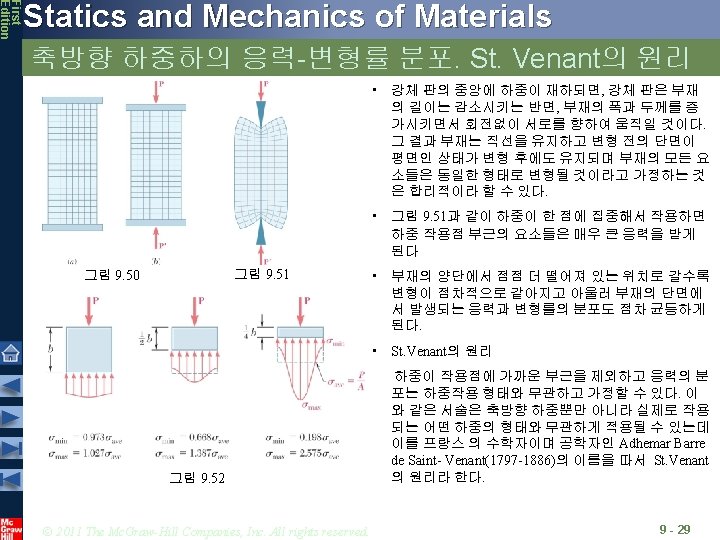

First Edition Statics and Mechanics of Materials 응력집중: 원공 그림 9. 53 그림 9. 55 단면상태의 급격한 변화는 높은 응력 응력집중계수 (stress concentration factor) 집중을 유발한다. © 2011 The Mc. Graw-Hill Companies, Inc. All rights reserved. (9. 36) 9 - 30

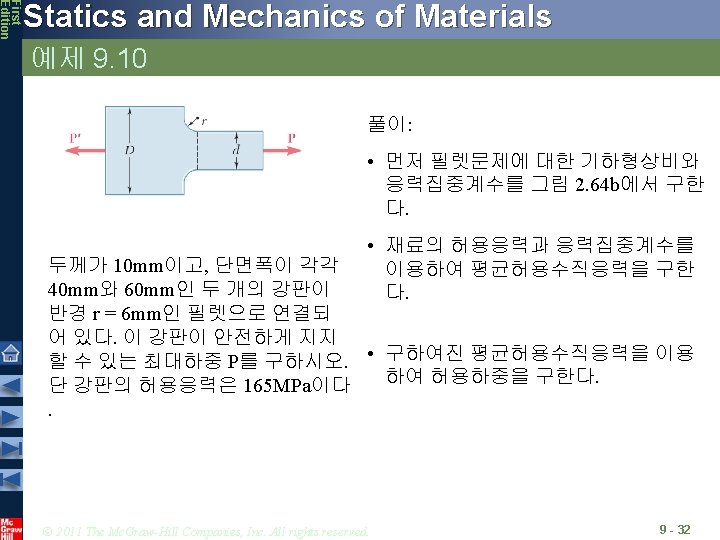

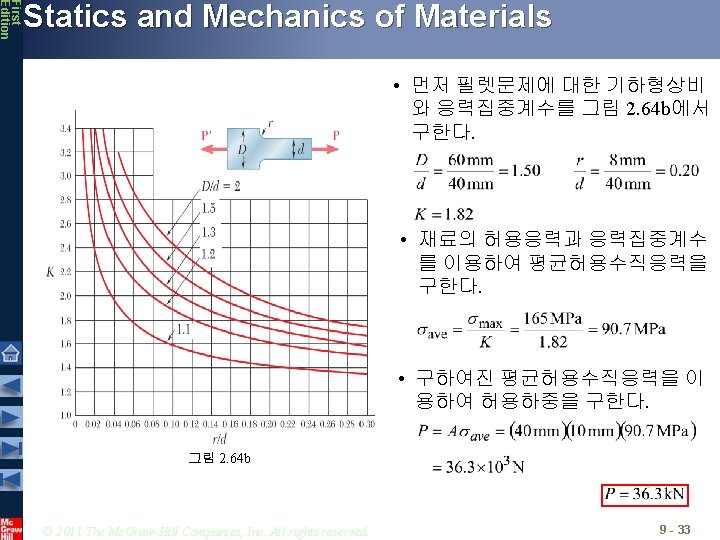

First Edition Statics and Mechanics of Materials 응력집중: 필렛 그림 9. 54 © 2011 The Mc. Graw-Hill Companies, Inc. All rights reserved. 그림 9. 55 9 - 31
