Fahrzeugkunde – Einteilung der Feuerwehrfahrzeuge nach DIN EN 1846 -1 Ein Kraftfahrzeug, das zur Bekämpfung von Bränden, zur Durchführung technischer Hilfeleistungen und/oder für Rettungseinsätze benutzt wird. § Feuerlöschfahrzeuge § Hubrettungsfahrzeuge § Rüst- und Gerätefahrzeuge § Krankenkraftwagen der Feuerwehr § Gerätefahrzeuge Gefahrgut § Einsatzleitfahrzeuge § Mannschaftstransportfahrzeuge § Nachschubfahrzeuge § sonstiges spezielle Kraftfahrzeuge 3. 2 03/2016 Leitfaden zur Truppausbildung - Truppmannausbildung Teil 1 (Grundausbildungslehrgang) 1

Fahrzeugkunde – Übersicht genormter Feuerwehrfahrzeuge Einsatzleitfahrzeuge ELW 1, ELW 2, Kdo. W Hubrettungsfahrzeuge (Drehleiter) DLA, DLAK 23/12, DLSK 23/12, DLAK 18/12, DLSK 18/12, DLAK 12/9, DLSK 12/9 Rüst- und Gerätefahrzeuge RW Gerätefahrzeug-Gefahrgut GW-G Nachschubfahrzeuge GW-L 1, GW-L 2 3. 2 03/2016 Löschfahrzeuge LF 10, LF 10 Kat. S*1, HLF 10, LF 20 Kat. S, HLF 20, TLF 2000, TLF 3000, TLF 4000, TSF-W, MLF, KLF, St. LF 20*2 *1 Ausführung Katastrophenschutz Hessen *2 Technische Richtline Hessen Staffellöschfahrzeuge Mannschaftstransportfahrzeuge MTF Krankenkraftwagen der Feuerwehr Krankentransportwagen Typ A 1, A 2 Notfallkrankenwagen Typ B Rettungswagen Typ C Notarzt-Einsatzfahrzeug Sonstige spezielle Kraftfahrzeuge WLF, RTB, MZB Leitfaden zur Truppausbildung - Truppmannausbildung Teil 1 (Grundausbildungslehrgang) 2

Fahrzeugkunde – Löschfahrzeuge Ein Löschfahrzeug ist ein Feuerwehrfahrzeug, das mit • einer Feuerlöschpumpe nach DIN EN 1028 und • im Regelfall mit einem Wasserbehälter und • anderen zusätzlichen Geräten für die Brandbekämpfung ausgerüstet ist. Es dient je nach Art des Löschfahrzeugs vornehmlich zur • Brandbekämpfung, • Durchführung einfacher Technischer Hilfeleistungen und • zum Transport bzw. zur Förderung von Wasser. Eine Menschenrettung im Innenangriff über tragbare Leitern ist ebenfalls möglich. 3. 2 03/2016 Leitfaden zur Truppausbildung - Truppmannausbildung Teil 1 (Grundausbildungslehrgang) 3

Fahrzeugkunde – Kurzbezeichnung für Feuerlöschfahrzeuge LF 20 Nennförderstrom der Feuerlöschkreiselpumpe in hl/min Im Beispiel: 20 hl/min ≙ 2. 000 l/min Art des Feuerlöschfahrzeugs Im Beispiel: Löschgruppenfahrzeug 3. 2 03/2016 Leitfaden zur Truppausbildung - Truppmannausbildung Teil 1 (Grundausbildungslehrgang) 4

Fahrzeugkunde – Löschgruppenfahrzeuge DIN 14530 Löschgruppenfahrzeuge 3. 2 03/2016 LF 10 HLF 10 Kat. S DIN 14 530 -5 DIN 14 530 -26 Kat. S - Hessen Leitfaden zur Truppausbildung - Truppmannausbildung Teil 1 (Grundausbildungslehrgang) 5

Fahrzeugkunde – Löschgruppenfahrzeuge DIN 14530 Löschgruppenfahrzeuge 3. 2 03/2016 LF 20 HLF 20 Kat. S DIN 14 530 -11 DIN 14 530 -27 DIN 14 530 -8 Leitfaden zur Truppausbildung - Truppmannausbildung Teil 1 (Grundausbildungslehrgang) 6

Fahrzeugkunde – Kurzbezeichnung für Feuerlöschfahrzeuge TLF 3000 Inhalt des Löschwasserbehälters in l Im Beispiel: 3. 000 l Art des Feuerlöschfahrzeugs Im Beispiel: Tanklöschfahrzeug TSF Art des Feuerlöschfahrzeugs Im Beispiel: Tragkraftspritzenfahrzeug 3. 2 03/2016 Leitfaden zur Truppausbildung - Truppmannausbildung Teil 1 (Grundausbildungslehrgang) 7

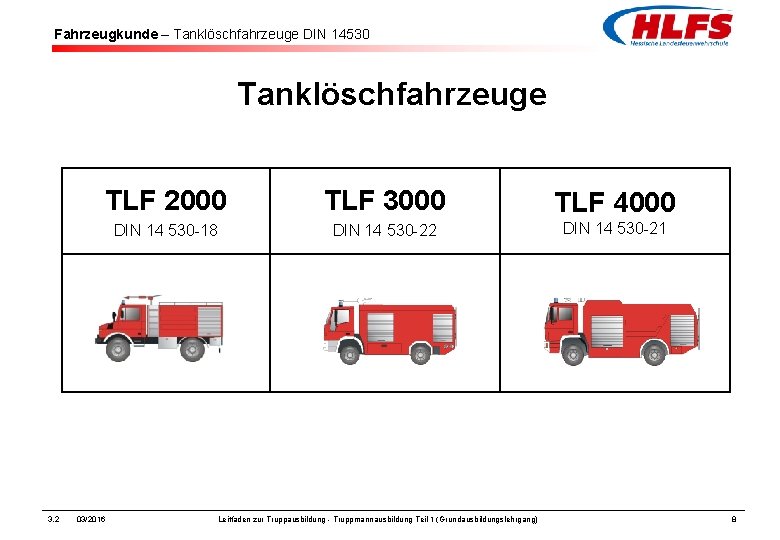

Fahrzeugkunde – Tanklöschfahrzeuge DIN 14530 Tanklöschfahrzeuge 3. 2 TLF 2000 TLF 3000 TLF 4000 DIN 14 530 -18 DIN 14 530 -22 DIN 14 530 -21 03/2016 Leitfaden zur Truppausbildung - Truppmannausbildung Teil 1 (Grundausbildungslehrgang) 8

Fahrzeugkunde – Tragkraftspritzenfahrzeuge DIN 14530 Tragkraftspritzenfahrzeuge 3. 2 03/2016 TSF - W DIN 14 530 -16 DIN 14 530 -17 Leitfaden zur Truppausbildung - Truppmannausbildung Teil 1 (Grundausbildungslehrgang) 9

Fahrzeugkunde – Kleinlöschfahrzeug, Mittleres Löschfahrzeug DIN 14530 Kleinlöschfahrzeug Mittleres Löschfahrzeug 3. 2 03/2016 KLF MLF DIN 14530 -24 DIN 14530 -25 Leitfaden zur Truppausbildung - Truppmannausbildung Teil 1 (Grundausbildungslehrgang) 10

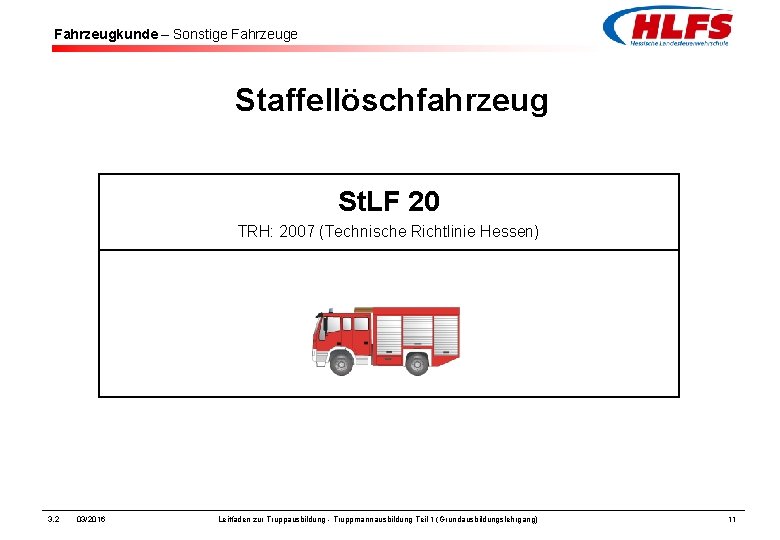

Fahrzeugkunde – Sonstige Fahrzeuge Staffellöschfahrzeug St. LF 20 TRH: 2007 (Technische Richtlinie Hessen) 3. 2 03/2016 Leitfaden zur Truppausbildung - Truppmannausbildung Teil 1 (Grundausbildungslehrgang) 11

Fahrzeugkunde – Sonstige Fahrzeuge Nachschubfahrzeug GW-L 2 DIN 14 555 -22 3. 2 03/2016 Leitfaden zur Truppausbildung - Truppmannausbildung Teil 1 (Grundausbildungslehrgang) 12

Fahrzeugkunde Quellenverzeichnis 1. Firegrafics Abb. 1 bis 2, 10 bis 14 2. Handbuch “Geräte und Hilfsmittel des Kat. S-Brandschutzes Abb. 15 bis 16 3. Hessische Landesfeuerwehrschule Abb. 7 bis 9 3. 2 03/2016 Leitfaden zur Truppausbildung - Truppmannausbildung Teil 1 (Grundausbildungslehrgang) 13
