Engenharia de Métodos ANÁLISE DO PROCESSO PRODUTIVO

Engenharia de Métodos Ferramentas para Melhoria dos Métodos e Projeto do Trabalho

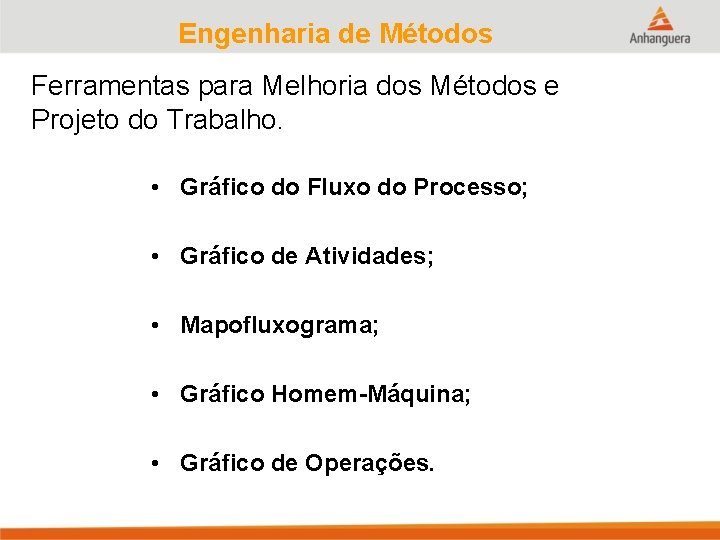

Engenharia de Métodos Ferramentas para Melhoria dos Métodos e Projeto do Trabalho. • Gráfico do Fluxo do Processo; • Gráfico de Atividades; • Mapofluxograma; • Gráfico Homem-Máquina; • Gráfico de Operações.

Engenharia de Métodos Gráfico do Fluxo do Processo • É uma técnica para se registrar um processo de maneira compacta, a fim de tornar possível sua melhor compreensão e posterior melhoria. Representa os diversos passos ou eventos que ocorrem durante a execução de uma tarefa específica, ou durante uma série de ações; • O gráfico deve ser do tipo homem (ser humano) ou do tipo produto.

Engenharia de Métodos Relembrando. . . • Símbolos utilizados: • - operação; • - transporte; • - inspeção; • - espera; • - armazenamento;

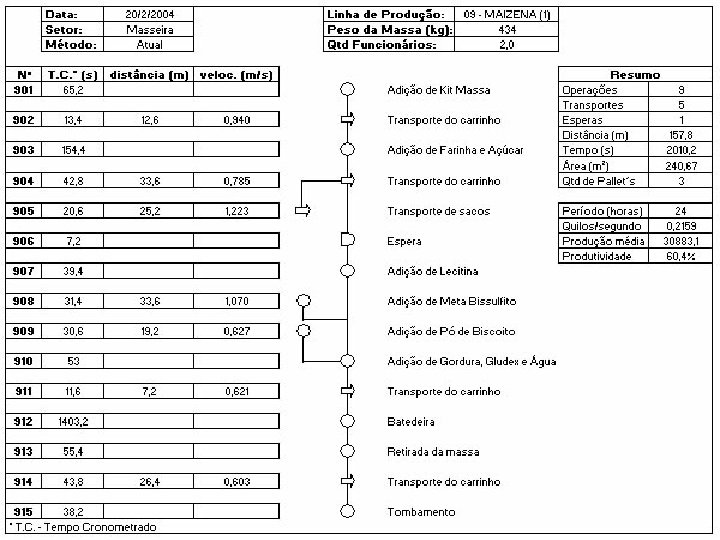

Engenharia de Métodos Exemplo: Gráfico Fluxo do Processo Prof. Adolfo Sérgio Furtado da Silva ORGANIZAÇÃO E MÉTODOS 6

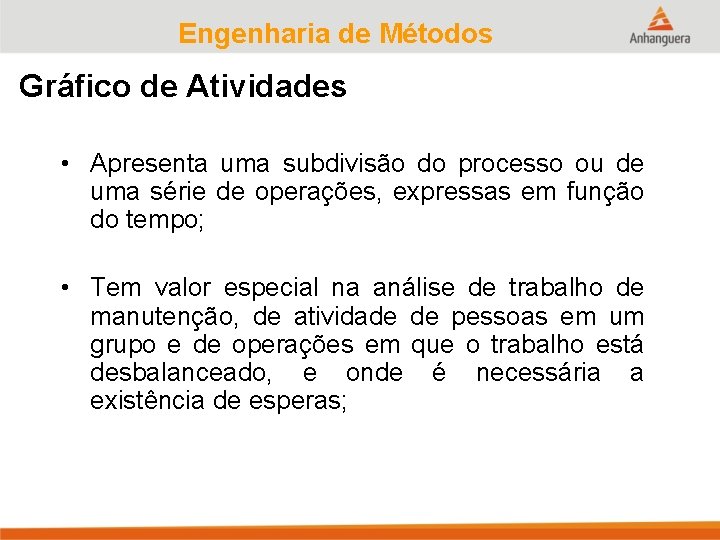

Engenharia de Métodos Gráfico de Atividades • Apresenta uma subdivisão do processo ou de uma série de operações, expressas em função do tempo; • Tem valor especial na análise de trabalho de manutenção, de atividade de pessoas em um grupo e de operações em que o trabalho está desbalanceado, e onde é necessária a existência de esperas;

Engenharia de Métodos Exemplo 1: Limpeza de Fundidos a jato de areia

Engenharia de Métodos Mapofluxograma – Exemplo>

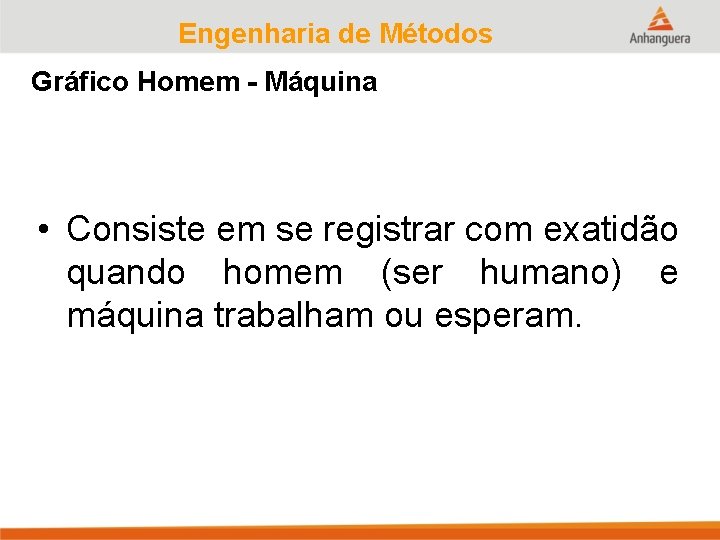

Engenharia de Métodos Gráfico Homem - Máquina • Consiste em se registrar com exatidão quando homem (ser humano) e máquina trabalham ou esperam.

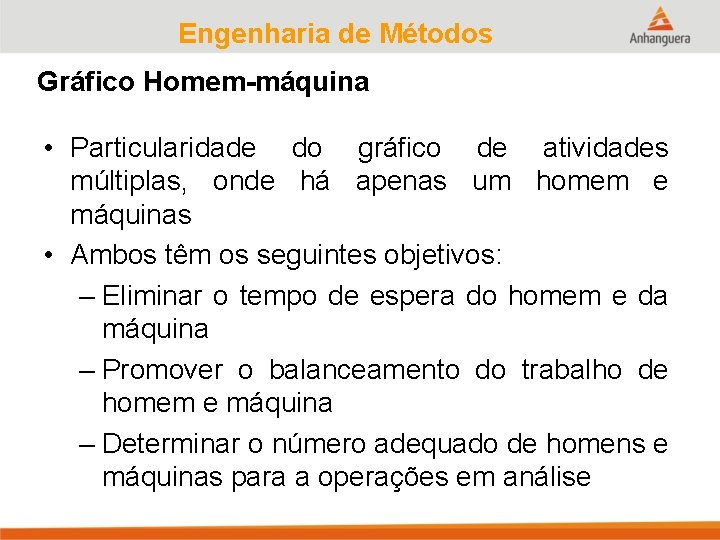

Engenharia de Métodos Gráfico Homem-máquina • Particularidade do gráfico de atividades múltiplas, onde há apenas um homem e máquinas • Ambos têm os seguintes objetivos: – Eliminar o tempo de espera do homem e da máquina – Promover o balanceamento do trabalho de homem e máquina – Determinar o número adequado de homens e máquinas para a operações em análise

Engenharia de Métodos Gráfico Homem-máquina

Engenharia de Métodos Gráfico Homem-máquina • Exemplo

Engenharia de Métodos Gráfico Homem-máquina § Resumo: FREGUÊS VENDEDOR Tempo Parado Tempo de Trabalho Tempo Total do Ciclo Utilização em Percentagem MOEDOR 48 s 21 s 49 s 22 s 49 s 21 s 70 s 70 s 31% 70% 30%

Engenharia de Métodos Outro Exemplo:

Engenharia de Métodos Gráfico de Operação ou Gráfico das duas mãos • Possibilita visualizar o trabalho em termos de movimentos elementares das mãos, tendo a finalidade principal de assistir o desenvolvimento de uma maneira melhor para se executar a tarefa, bem como tem valor definido no treinamento de operadores.

Engenharia de Métodos Gráfico de Operação ou Gráfico das duas mãos • Dois símbolos são comumente usados na construção de um gráfico de operações. O pequeno indica um transporte, como por exemplo, o movimento da mão em direção a uma peça, e o círculo maior denota ações do tipo agarrar, posicionar, usar ou soltar a peça. • Símbolos: - transporte; - ação;

Engenharia de Métodos Exemplo:

Engenharia de Métodos Exercício: Ver o vídeo desenho com duas mãos e em equipe: Criar o gráfico de operação ou Gráfico das duas mãos. Apontar as vantagens do processo apresentado em relação ao tradicional.
