Energetska uinkovitost primeri iz prakse Iskra Sistemi d
- Slides: 17
Energetska učinkovitost primeri iz prakse Iskra Sistemi, d. d. Matija Tacer
Podjetje Iskra Sistemi je globalni ponudnik industrijskih rešitev in elektrotehničnih izdelkov. Sedež podjetja je v Ljubljani, navzoči pa smo na tržiščih po celem svetu. Naše delovno področje je razdeljeno na osem strateških poslovnih področij: � Energetika � Komponente za vgradnjo � Učinkovite inštalacije � Promet � Telekomunikacije � Informatika in poslovne rešitve � Varovanje, oskrba in upravljanje � Ostale storitve. Iskra INVEST september 2012 Matija Tacer - Iskra Sistemi 2
Vsebina predstavitve �Energetski postroji in pristop k izboljšanju njihove energetske učinkovitosti �Tehnološka voda �Prikaz drugih primerov izboljšav �Zaključki september 2012 Matija Tacer - Iskra Sistemi 3
Energetski postroji – Iskra Labore Lokacija september 2012 Postroji in instalacije Matija Tacer - Iskra Sistemi 4
Pristop k izboljšanju učinkovitosti energetskih postrojev in naprav � Rešitve smo iskali v smeri kako ustvariti možnosti za večletno stabilno poslovanje programa termoenergetike pri čemer smo zasledovali sledeče cilje: � omogočiti obračun dobave energentov na osnovi dejanske porabe -> izgradnja merilnih mest � zagotoviti zahtevano zanesljivost in energetsko učinkovitost primerljivo z NRT -> strokovno načrtovanje in vgradnja kvalitetne opreme � s prihranki z naslova povečanja energetske učinkovitosti zagotoviti primerno donosnost vloženih sredstev -> pogodbena dobava Kot dobavitelj energentov končnim uporabnikom smo bili usmerjeni predvsem v optimizacijo stroškov oskrbe z energenti (količinski optimizaciji pa so se posvetili odjemalci) september 2012 Matija Tacer - Iskra Sistemi 5
Optimizacija distribucijskega črpališča tehnološke vode �Vodnjak �Cevovod med vodnjakom in lokacijo Iskra Labore �Rezervoarji in distribucijsko črpališče �Distribucijsko omrežje s priklj. postajami 18. 6. 2009 Matija Tacer, Iskra INVEST, d. d. 6
Učinkovitost distribucijskega črpališča tehnološke vode 18. 6. 2009 Matija Tacer, Iskra INVEST, d. d. 7
Simulacija obratovanja in prikaz porabe el. energije po izvedbi ukrepa URE 18. 6. 2009 Matija Tacer, Iskra INVEST, d. d. 8

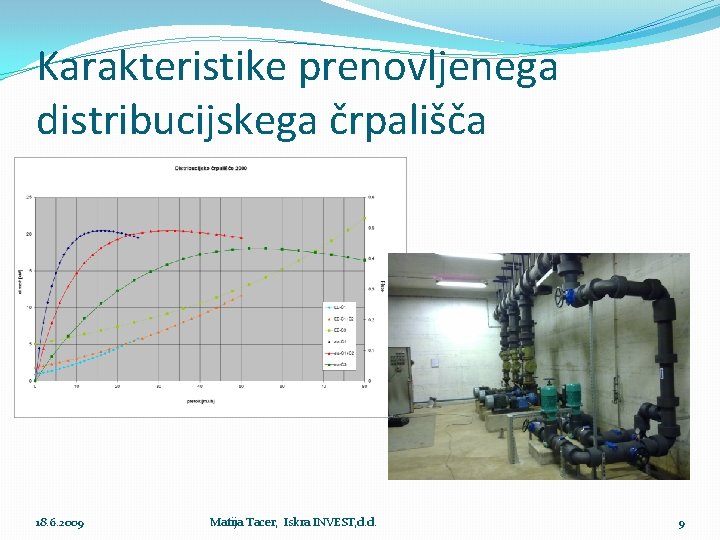

Karakteristike prenovljenega distribucijskega črpališča 18. 6. 2009 Matija Tacer, Iskra INVEST, d. d. 9
Obratovanje distribucijskga črpališča pred in po optimizaciji Dobava TV [m 3]; Poraba EE [k. Wh] 14000 0. 9 12000 0. 8 0. 7 10000 0. 6 8000 0. 5 6000 0. 4 0. 3 4000 0. 2 2000 0. 1 m 3 EE-k. Wh €/k. Wh/m 3 €/m 3 0 Se p. 0 N 9 ov. 0 9 Ja n. 10 M ar. 1 M 0 ay. 10 Ju l. 1 0 Se p. 10 N ov. 10 Ja n. 11 M ar. 1 M 1 ay. 11 Ju l. 1 1 Se p. 11 N ov. 11 Ja n. 12 M ar. 1 M 2 ay. 12 0 Spec. kazalniki: [€/k. Wh], [k. Wh/m 3], [€/m 3] 1 september 2012 Matija Tacer - Iskra Sistemi 10
Načrtovani rezultati -> dejanski rezultat načrtovano � Prihranek el. energije: 32. 000 k. Wh/leto � Zmanjšanje str. za el. en. : 3. 200 EUR/leto � Zmanjšanje emisij CO 2 : 16. 000 kg/leto � Stroški naložbe: 12. 100 EUR � Ekonomski kazalniki: � EVD � ISD (življ. doba 10 let) � NSD (življ. doba 10 let) 3, 9 let 21, 6 % 11. 367 EUR dejansko 2011* 34. 950 k. Wh/leto 3. 660 EUR/leto 17. 450 kg/leto 13. 500 EUR 3, 7 let 23, 9 % 12. 184 EUR *rezultati so nad načrtovanimi predvsem zaradi 7% več dobavljene vode kot smo načrtovali 18. 6. 2009 Matija Tacer, Iskra INVEST, d. d. 11
Nekateri drugi primeri energijske učinkovitosti �Hladilna centrala s hladilnim številom preko 4, 5 (220 k. Wh/MWh) �Industrijska kotlovnica z letnim toplotnim izkoristkom preko 100% �SPTE s preko 40% EE in skupnim 85% september 2012 Matija Tacer - Iskra Sistemi 12
Hladilna centrala Nazivna hladilna moč 3 MW Temperaturni režim 7/14°C COP: > 4, 5 Namesto dušenja izvedba frekvenčnih pretvornikov Tem. hladilne vode je regulirana v odvisnosti od temperature mokrega termometra ( =f(rel. vlage)) Redna kontrola in čiščenje kondenzatorjev september 2012 Matija Tacer - Iskra Sistemi 13
Kotlovnica Nazivna toplotna moč 7, 5 MW (kasneje dodano 1, 5 MW) Nazivni temp. režim 90/70°C Drsno obratovanje od 40 -90°C v odvisnosti od zunanje temperat. Letni toplotni izkoristek preko 100% Regulacija kotlovskih črpalk v odvisnosti od trenutne toplotne moči gorilnika Optimizacija stroškov s uporabo ELKO za pokrivanje koničnih potreb po toploti september 2012 Matija Tacer - Iskra Sistemi 14
SPTE Nazivna el. moč je 844 k. W Nazivna topl. moč je 895 k. W Nazivni el. izkoristek: 41% Nazivni topl. izkoristek: 44% Enost. vračilna doba: 5, 4 let Int. stopnja donosnosti v obdobju 10 let bo ca. 12%. Načrtujemo dodatne prihranke z vgradnjo prenosnika toplote za dodatno pohlajevanje dimnih plinov. september 2012 Matija Tacer - Iskra Sistemi 15
Bilančna lupina hladu september 2012 Matija Tacer - Iskra Sistemi 16
Zaključki Poznavanje energijskih tokov je osnova za spremljanje finančnih tokov in vrednotenje gospodarnosti posameznih procesov ali ocenjevanje učinkovitosti raznih ukrepov Za sistematično in strokovno delo je na začetku potrebno vzpostaviti pogoje za delo, katerih stroške žal velikokrat ni možno utemeljiti na kratek rok Z ustreznim pristopom in delom lahko postopoma pridemo do zelo učinkovite rabe energije, potreben pogoj za to pa je tudi podpora s strani vodstva podjetja. september 2012 Matija Tacer - Iskra Sistemi 17
