Cuando un rayo de luz pasa de un

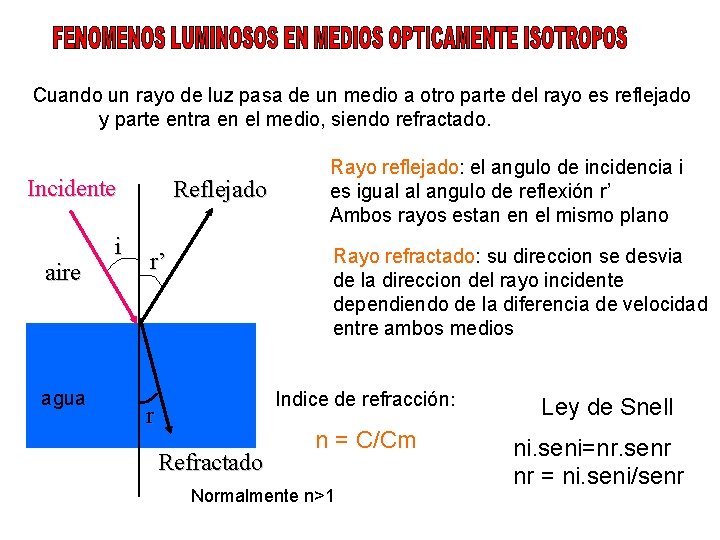

Cuando un rayo de luz pasa de un medio a otro parte del rayo es reflejado y parte entra en el medio, siendo refractado. Incidente aire agua i Reflejado Rayo reflejado: el angulo de incidencia i es igual al angulo de reflexión r’ Ambos rayos estan en el mismo plano Rayo refractado: su direccion se desvia de la direccion del rayo incidente dependiendo de la diferencia de velocidad entre ambos medios r’ Indice de refracción: r Refractado n = C/Cm Normalmente n>1 Ley de Snell ni. seni=nr. senr nr = ni. seni/senr

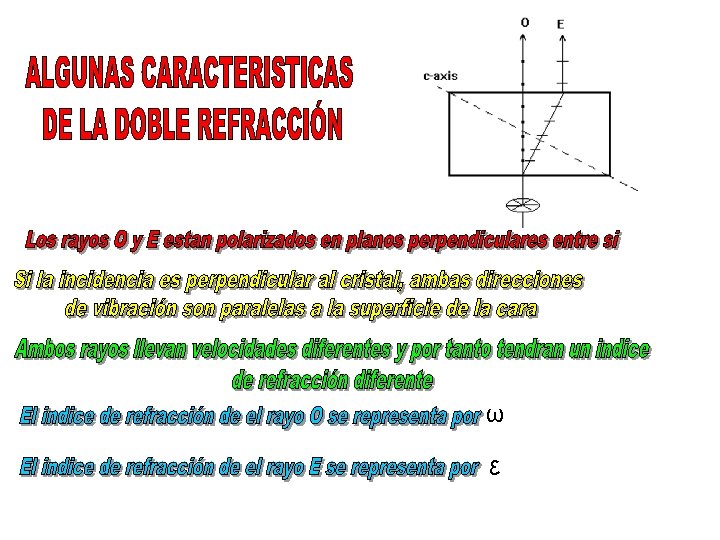

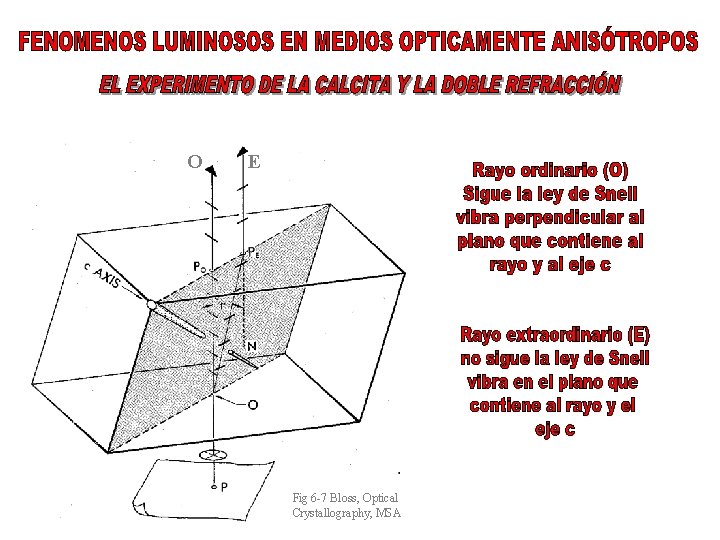

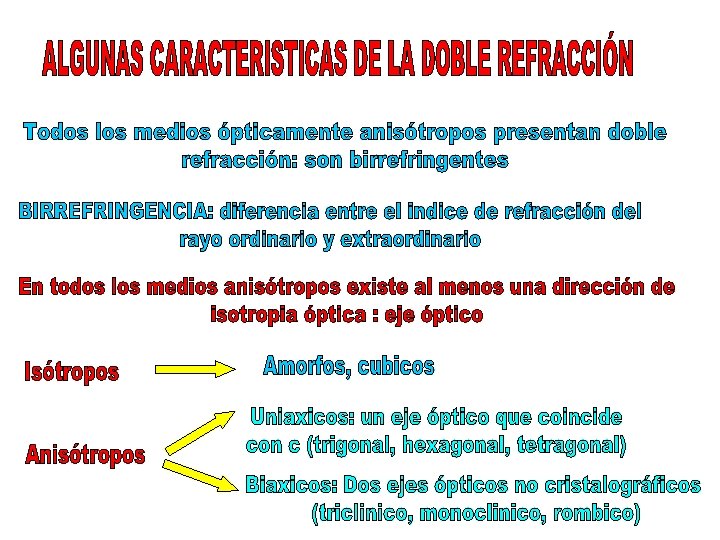

O Double images: E Ray 2 rays with different propagation and vibration directions Each is polarized ( ^ each other) Fig 6 -7 Bloss, Optical Crystallography, MSA

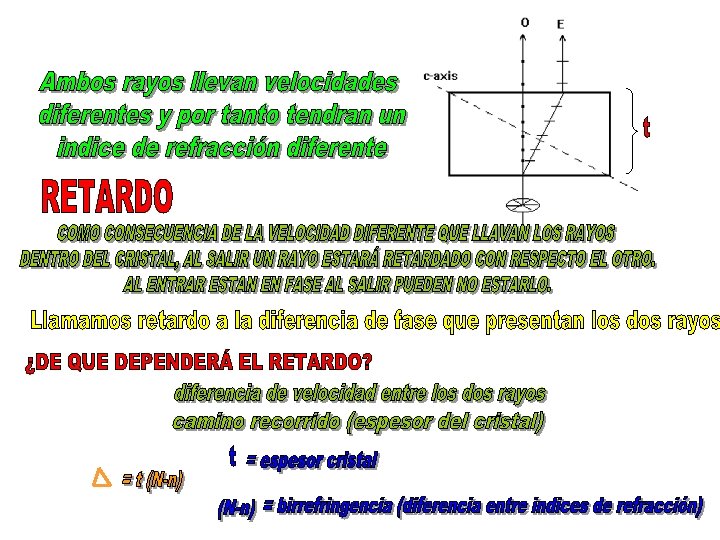

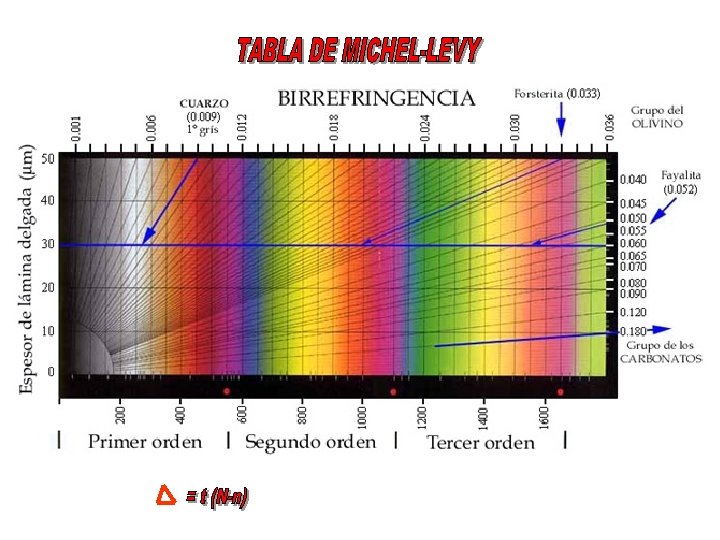

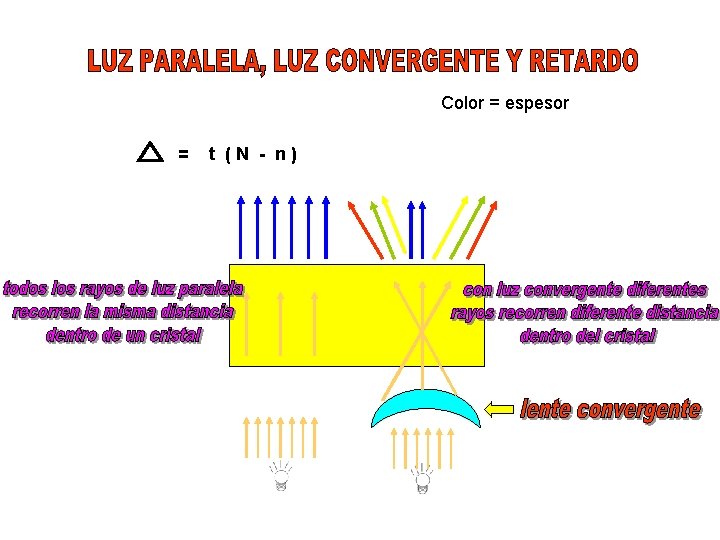

Color = espesor = t (N - n)

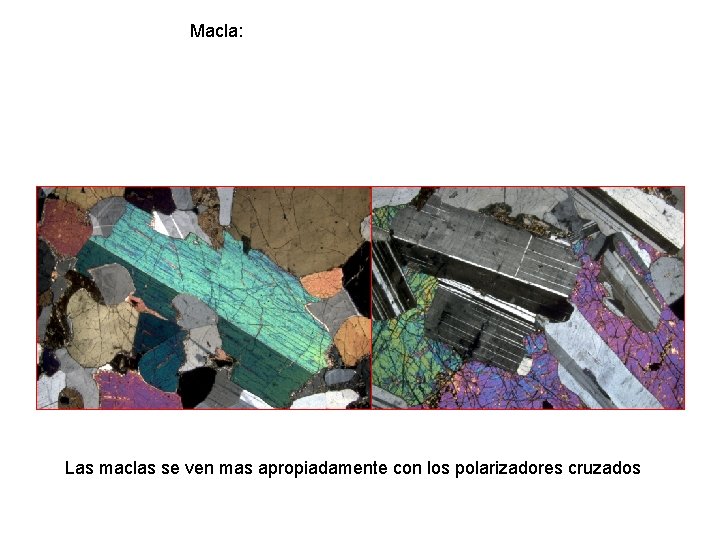

Macla: Las maclas se ven mas apropiadamente con los polarizadores cruzados

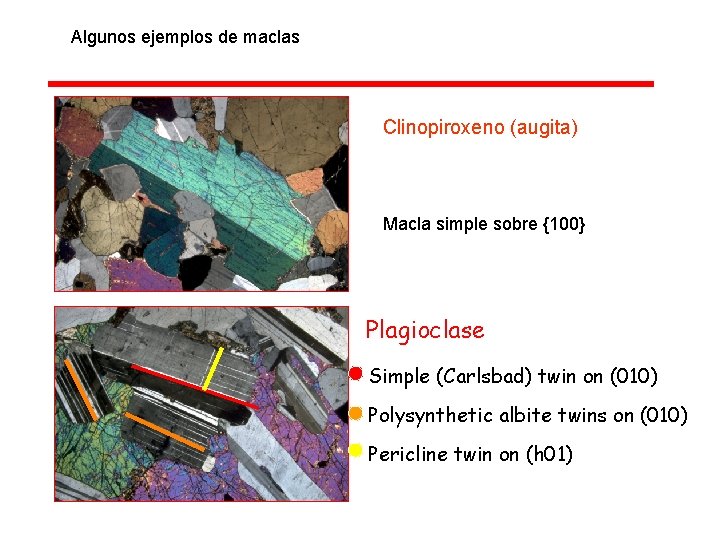

Algunos ejemplos de maclas Clinopiroxeno (augita) Macla simple sobre {100} Plagioclase • Simple (Carlsbad) twin on (010) • Polysynthetic albite twins on (010) • Pericline twin on (h 01)

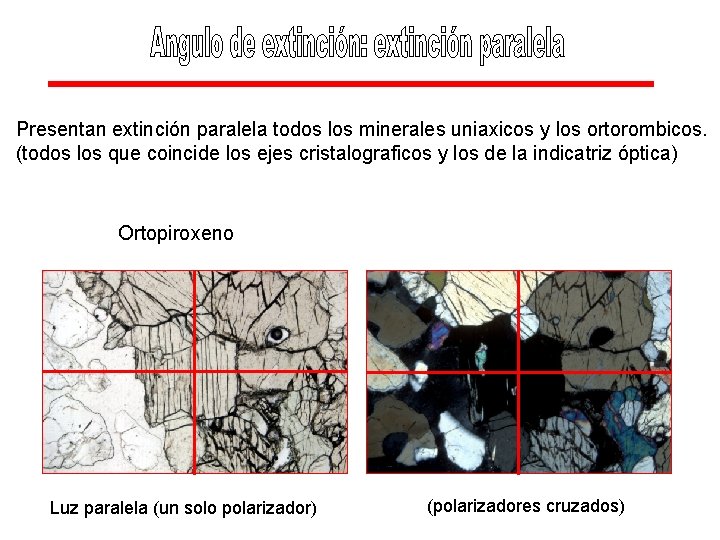

Presentan extinción paralela todos los minerales uniaxicos y los ortorombicos. (todos los que coincide los ejes cristalograficos y los de la indicatriz óptica) Ortopiroxeno Luz paralela (un solo polarizador) (polarizadores cruzados)

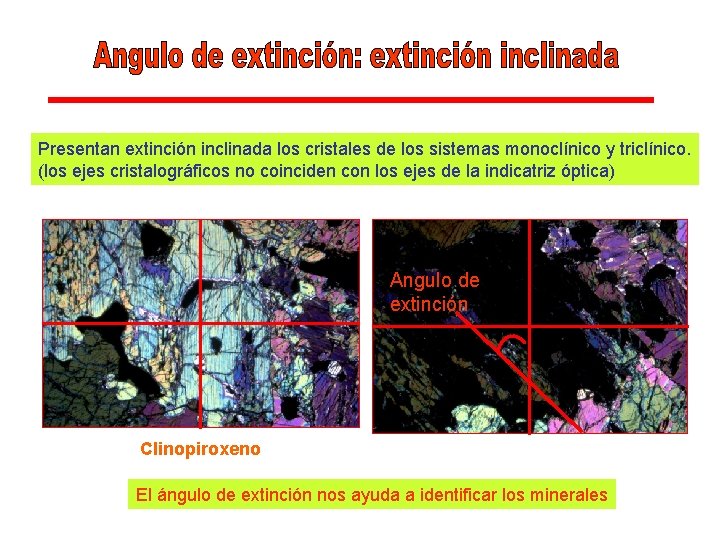

Presentan extinción inclinada los cristales de los sistemas monoclínico y triclínico. (los ejes cristalográficos no coinciden con los ejes de la indicatriz óptica) Angulo de extinción Clinopiroxeno El ángulo de extinción nos ayuda a identificar los minerales
