Óptica Geométrica. Martes 07 / Julio / 2020.
Objetivo: Reconocer los tipos de espejos; planos, cóncavos y convexos.
Espejo plano. • Superficie plana. • Pulida, sin asperezas. • Posee una capacidad reflectora del 95% (o superior).
¿Qué imágenes dan? La imagen formada es: • Simétrica, aparentemente está a la misma distancia. Una imagen en un espejo se ve como si estuviera detrás y no frente a éste ni en la superficie. • Virtual, parece como si estuviese dentro del espejo. • Del mismo tamaño, posee la misma altura la imagen que el objeto. • Derecha, conserva la misma orientación.
Clasificación de las imágenes… Las imágenes se pueden clasificar según su naturaleza en: Reales Los rayos después de interactuar con el espejo, convergen en un punto. Virtuales Los rayos divergen y sus proyecciones son las que se unen en un punto.
Con respecto a la posición, las imágenes pueden ser: • Derechas. • Invertidas. Según su tamaño las imágenes se denominan: • Aumentadas. • Disminuidas.
Elementos de los espejos esféricos. Centro de curvatura. Vértice. Eje principal u óptico. Foco o distancia focal, es la distancia entre el foco y el vértice del espejo
Formación de imágenes en espejos curvos.

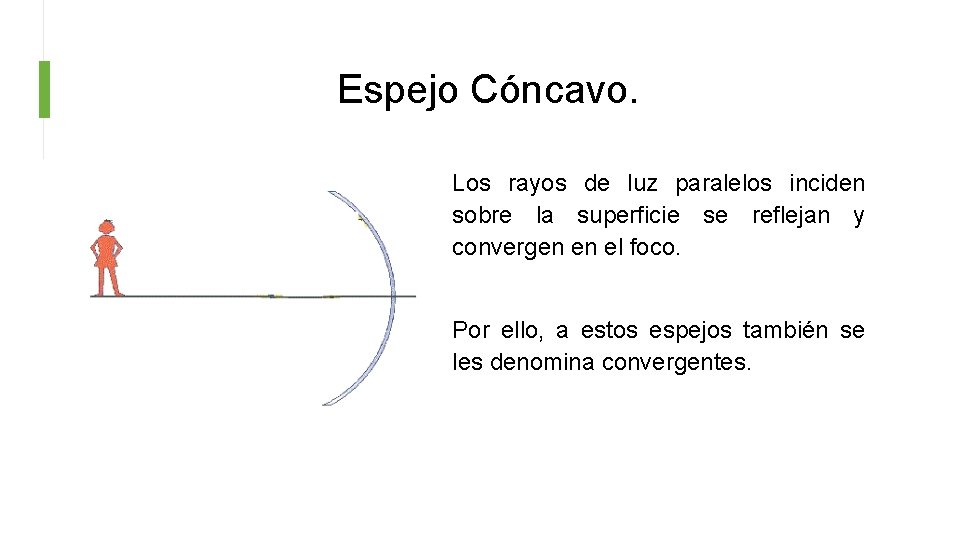

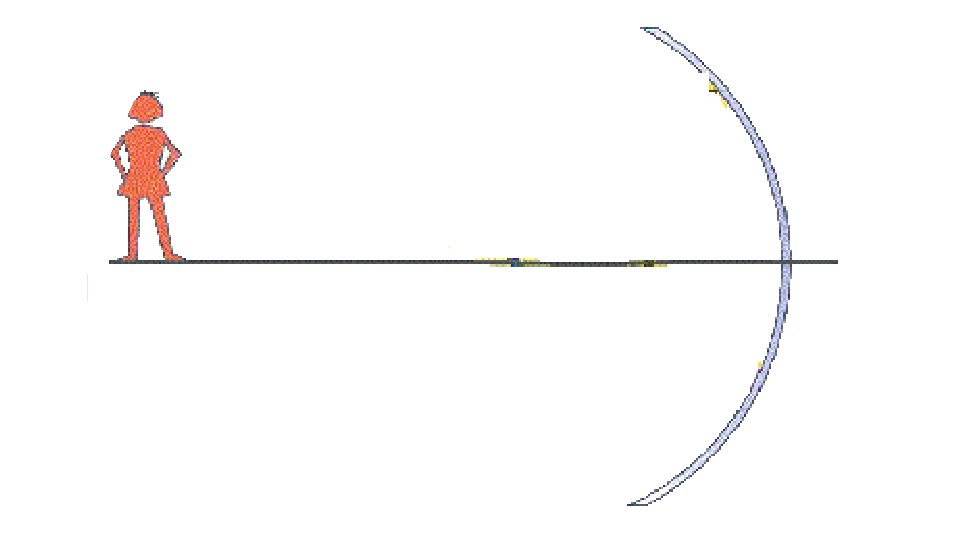

Espejo Cóncavo. Los rayos de luz paralelos inciden sobre la superficie se reflejan y convergen en el foco. Por ello, a estos espejos también se les denomina convergentes.
Espejo convexo. • Los rayos de luz paralelos inciden sobre la superficie de un espejo convexo, los rayos se alejan entre sí pareciendo provenir de un punto detrás del espejo (foco virtual). • Por ello, a estos espejos se les denomina divergentes.

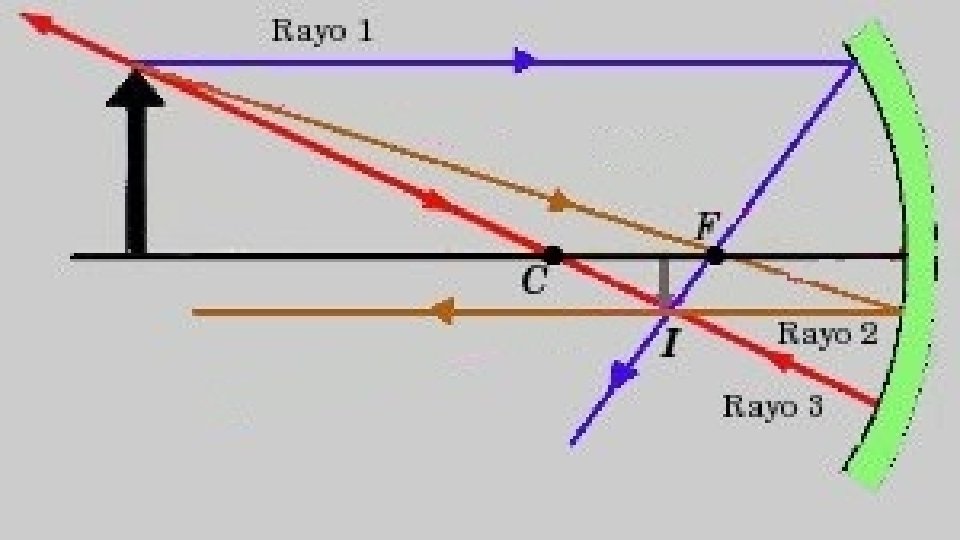

Los Rayos Notables. • Para conocer donde se formará la imagen de un objeto ubicado frente a un espejo, se trazan tres rayos conocidos como rayos notables.
1. Rayo Paralelo • Es el que se traza desde la punta del objeto hasta el espejo donde se refleja. En el caso del espejo cóncavo el rayo reflejado se hace pasar por el foco. • En el espejo convexo, la proyección del rayo reflejado se hace pasar por el foco.
2. Rayo Focal. • En el espejo cóncavo, se dibuja desde la punta del objeto hasta el espejo, pasando por el foco y reflejándose paralelo al eje óptico. • En el espejo convexo, se traza desde la punta del objeto hasta el espejo (la proyección de este rayo debe pasar por el foco)

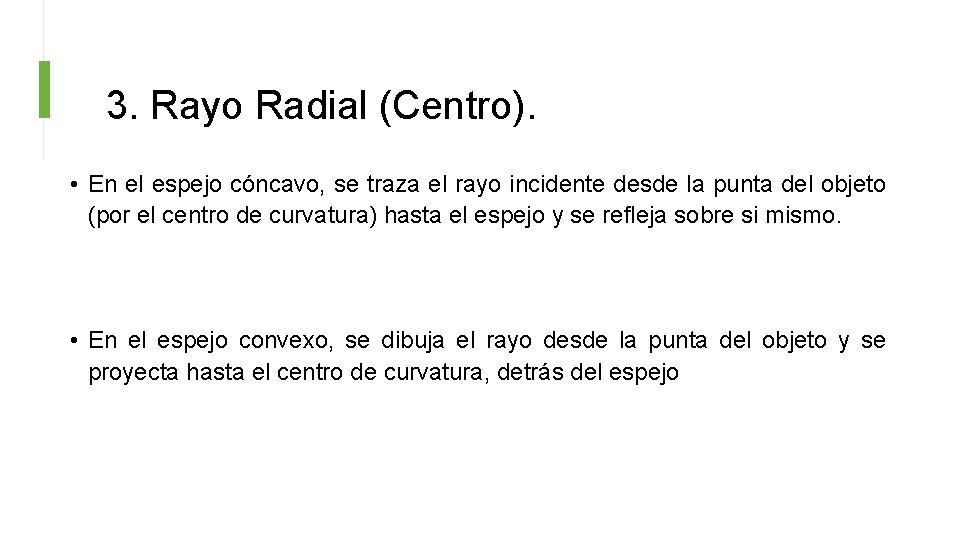

3. Rayo Radial (Centro). • En el espejo cóncavo, se traza el rayo incidente desde la punta del objeto (por el centro de curvatura) hasta el espejo y se refleja sobre si mismo. • En el espejo convexo, se dibuja el rayo desde la punta del objeto y se proyecta hasta el centro de curvatura, detrás del espejo
Realiza las actividades propuestas en la guía numero 12.
