3. TEHNIČKO CRTANJE 3. 2. CRTANJE PLAŠTEVA GEOMETRIJSKIH TIJELA I KOTIRANJE Tehnička kultura 1

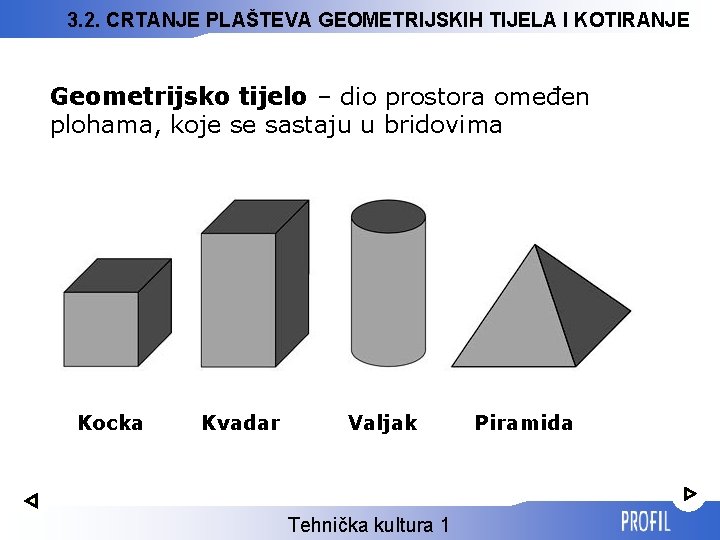

3. 2. CRTANJE PLAŠTEVA GEOMETRIJSKIH TIJELA I KOTIRANJE Geometrijsko tijelo – dio prostora omeđen plohama, koje se sastaju u bridovima Kocka Kvadar Valjak Tehnička kultura 1 Piramida

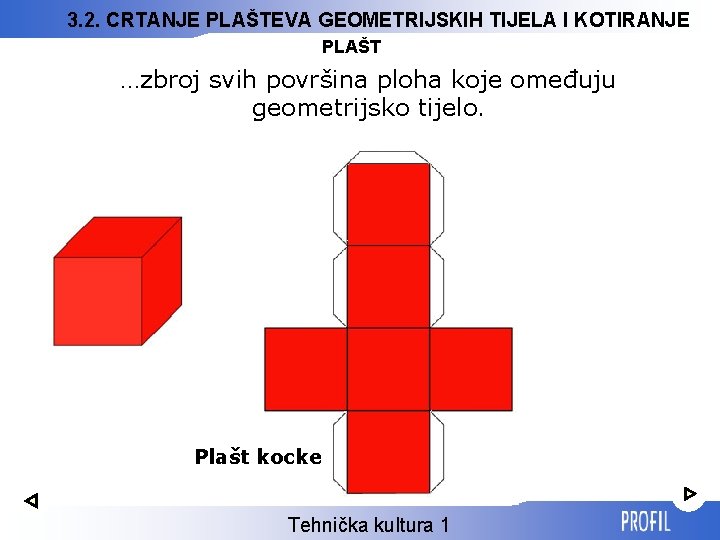

3. 2. CRTANJE PLAŠTEVA GEOMETRIJSKIH TIJELA I KOTIRANJE PLAŠT …zbroj svih površina ploha koje omeđuju geometrijsko tijelo. Plašt kocke Tehnička kultura 1
3. 2. CRTANJE PLAŠTEVA GEOMETRIJSKIH TIJELA I KOTIRANJE Plašt kvadra Tehnička kultura 1
3. 2. CRTANJE PLAŠTEVA GEOMETRIJSKIH TIJELA I KOTIRANJE Plašt piramide Tehnička kultura 1
3. 2. CRTANJE PLAŠTEVA GEOMETRIJSKIH TIJELA I KOTIRANJE Vrste crta u tehničkom crtanju Tehnička kultura 1
3. 2. CRTANJE PLAŠTEVA GEOMETRIJSKIH TIJELA I KOTIRANJE …postupak označavanja i unošenja mjera na tehnički crtež mjernica kotna strelica pomoćna kotna crta kotni broj Elementi kotiranja Tehnička kultura 1

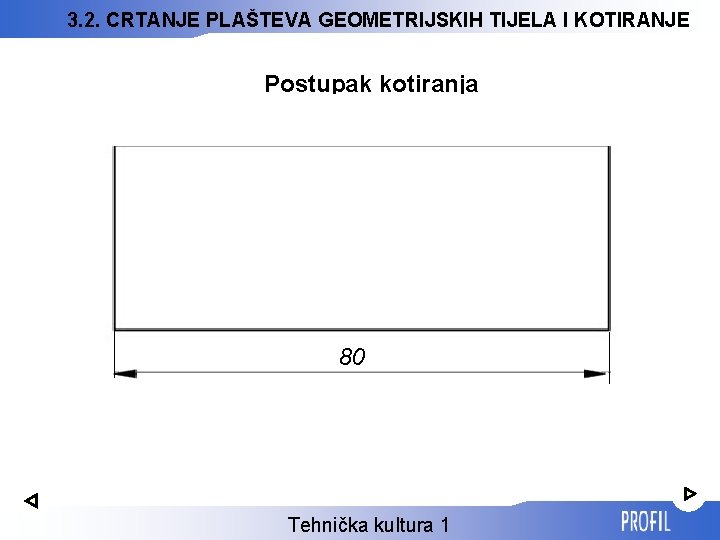

3. 2. CRTANJE PLAŠTEVA GEOMETRIJSKIH TIJELA I KOTIRANJE Postupak kotiranja 80 Tehnička kultura 1

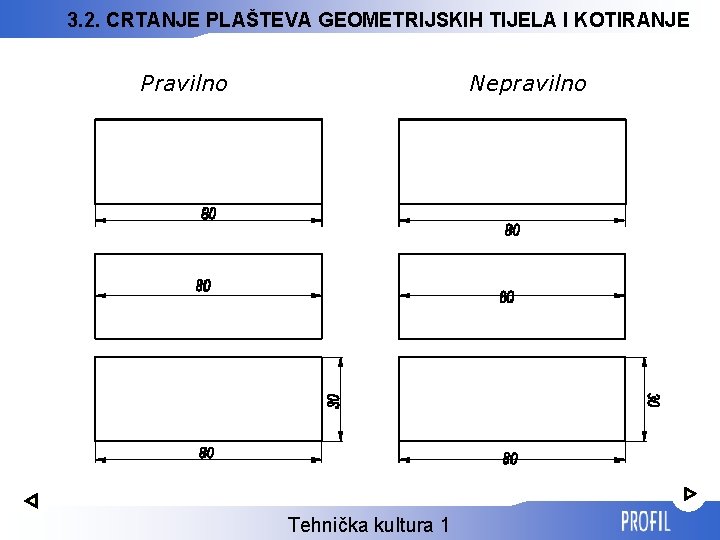

3. 2. CRTANJE PLAŠTEVA GEOMETRIJSKIH TIJELA I KOTIRANJE Pravilno Nepravilno Tehnička kultura 1
CRTANJE PLAŠTEVA GEOMETRIJSKIH TIJELA I KOTIRANJE Plašt – zbroj svih površina ploha koji omeđuje geometrijsko tijelo. Mreža – razvijen plašt geometrijskog tijela u jednoj ravnini. Geometrijsko tijelo – dio prostora omeđen plohama koje se sastaju u bridovima. Kotiranje – postupak označavanja i unošenja mjera na tehnički crtež. Skica - crtež izrađen prostoručno bez pribora za tehničko crtanje. Tehnička kultura 1
PROVJERITE ŠTO STE NAUČILI Tehnička kultura 1
PROVJERITE ŠTO STE NAUČILI Tehnička kultura 1
PROVJERITE ŠTO STE NAUČILI Tehnička kultura 1
PROVJERITE ŠTO STE NAUČILI Tehnička kultura 1
PROVJERITE ŠTO STE NAUČILI Tehnička kultura 1
