2. TEHNIČKO CRTANJE 2. 2. IZRADA RADIONIČKOG CRTEŽA Tehnička kultura 3

2. 2. IZRADA RADIONIČKOG CRTEŽA • Vijak i matica – elementi strojeva pomoću kojih se ostvaruje rastavljiva veza Tehnički crteži vijka i matice Tehnička kultura 3

2. 2. IZRADA RADIONIČKOG CRTEŽA Presjek – crtež predmeta nastao zamišljenom ravninom presijecanja. Postupci crtanja presjeka Tehnička kultura 3

2. 2. IZRADA RADIONIČKOG CRTEŽA Okvir – prostor na papiru u kojem se crta tehnički crtež. Tehnička kultura 3

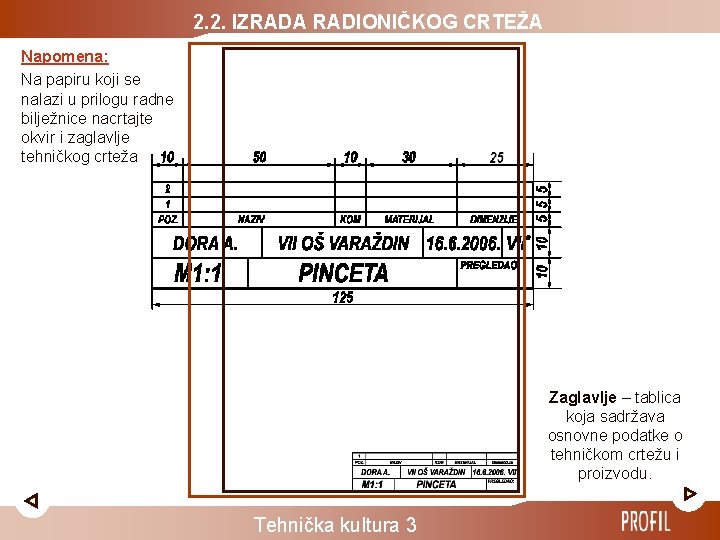

2. 2. IZRADA RADIONIČKOG CRTEŽA Napomena: Na papiru koji se nalazi u prilogu radne bilježnice nacrtajte okvir i zaglavlje tehničkog crteža Zaglavlje – tablica koja sadržava osnovne podatke o tehničkom crtežu i proizvodu. Tehnička kultura 3

2. 2. IZRADA RADIONIČKOG CRTEŽA Zadatak: Prema priloženoj skici i uputama na str. 15. radne bilježnice nacrtajte radionički crtež pincete u M 1: 1. Kotirajte tehnički crtež i unesite podatke u zaglavlje. Napomena: Tehnički crtež crtajte na papiru koji se nalazi u prilogu radne bilježnice, a na kojem ste u prethodnoj vježbi nacrtali okvir i zaglavlje tehničkog crteža Tehnička kultura 3

2. 2. IZRADA RADIONIČKOG CRTEŽA Napomena: Na temelju radioničkog crteža i uputa za rad na str. 23. radne bilježnice izradite pincetu Tehnički crtež pincete Tehnička kultura 3

IZRADA RADIONIČKOG CRTEŽA • Okvir – prostor na papiru na kojem se crta tehnički crtež. • Zaglavlje – tablica koja sadržava osnovne podatke o crtežu i proizvodu. • Presjek – crtež predmeta nastao zamišljenom ravninom presijecanja. Tehnička kultura 3

PROVJERITE ŠTO STE NAUČILI Tehnička kultura 3

PROVJERITE ŠTO STE NAUČILI Tehnička kultura 3
