11. SINIF: ELEKTRİK ve MANYETİZMA ÜNİTESİ Elektrik Alan ve Sığa Doç. Dr. Ömer F. Özdemir

Ne Öğreneceğiz: KAZANIMLAR 11. 2. 3. 7. Seri ve paralel devrelerde eşdeğer sığa, yük ve potansiyel fark kavramları ile ilgili problemler çözer. 11. 2. 3. 8. Sığaçların kullanım alanlarını araştırarak bir sığaç modeli tasarlar ve yapar.

Bugün Neler Öğreneceğiz? • Sığaçların kullanım alanları • Sığaçların seri bağlanması • Sığaçların paralel bağlanması • Soru Çözümü

Geçen Hafta Neler Öğrendik? � Enerjiyi Nasıl Depolarız? � Kalp Pilleri ve Elektroşok Cihazı Nasıl Çalışır? � Düzgün Elektrik Alana Bakalım � Sığayı Tanımlayalım � Potansiyel Fark – Yük grafiği ve Enerji � Sığa birimi

• Geçen Hafta Neler Sığaçların Kullanım Alanları Öğrendik • Sığaçların Kullanım Alanları? • Enerji Depolama • Sensörler • Akım doğrultma • Seri Bağlı Sığaçlar • Paralel Bağlı Sığaçlar • Örnekler • Günün Özeti • Soru Çözümü Enerji depolama: Elektrik enerjisini plakalar arasında depolar. • Güç kaynağının devre dışı kaldığı durumlar için (neredeyse tüm elektronik araçlarda farklı amaçlarla kullanılır). • Ani yük geçişine ihtiyaç duyulduğu durumlar için (fotoğraf makinelerinde falaş).

• Geçen Hafta Neler Sığayı nasıl artırabiliriz? Öğrendik • Sığaçların Kullanım Alanları? • Enerji Depolama • Sensörler • Akım doğrultma • Seri Bağlı Sığaçlar • Paralel Bağlı Sığaçlar • Örnekler • Günün Özeti • Soru Çözümü Geçen hafta yüksek değerde sığaya sahip sığaçları elde etmenin oldukça zor olduğunu görmüştük. Yüksek değerde sığaya ihtiyaç duyduğumuz durumlarda nasıl bir sistem kurabiliriz?

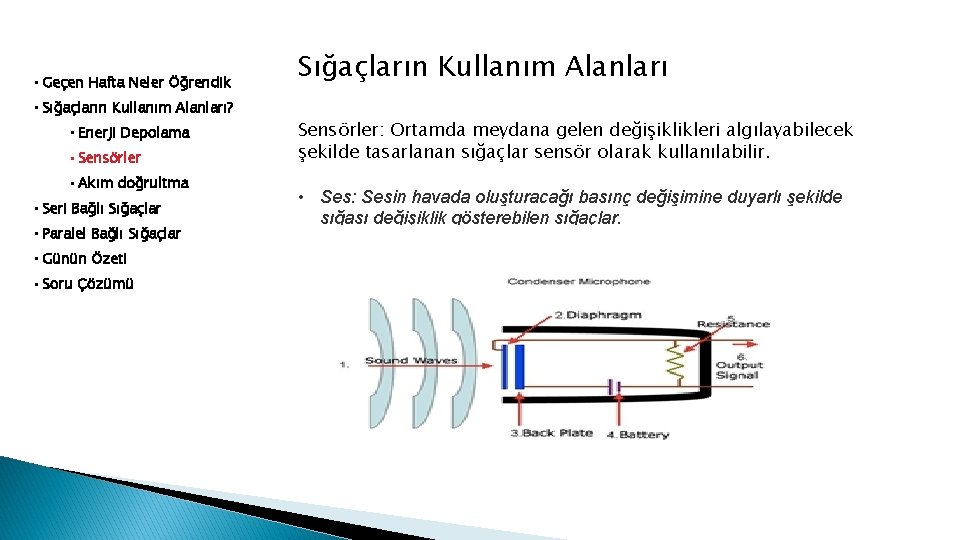

• Geçen Hafta Neler Öğrendik • Sığaçların Kullanım Alanları? • Enerji Depolama • Sensörler • Akım doğrultma • Seri Bağlı Sığaçlar • Paralel Bağlı Sığaçlar • Günün Özeti • Soru Çözümü Sığaçların Kullanım Alanları Sensörler: Ortamda meydana gelen değişiklikleri algılayabilecek şekilde tasarlanan sığaçlar sensör olarak kullanılabilir. • Ses: Sesin havada oluşturacağı basınç değişimine duyarlı şekilde sığası değişiklik gösterebilen sığaçlar.

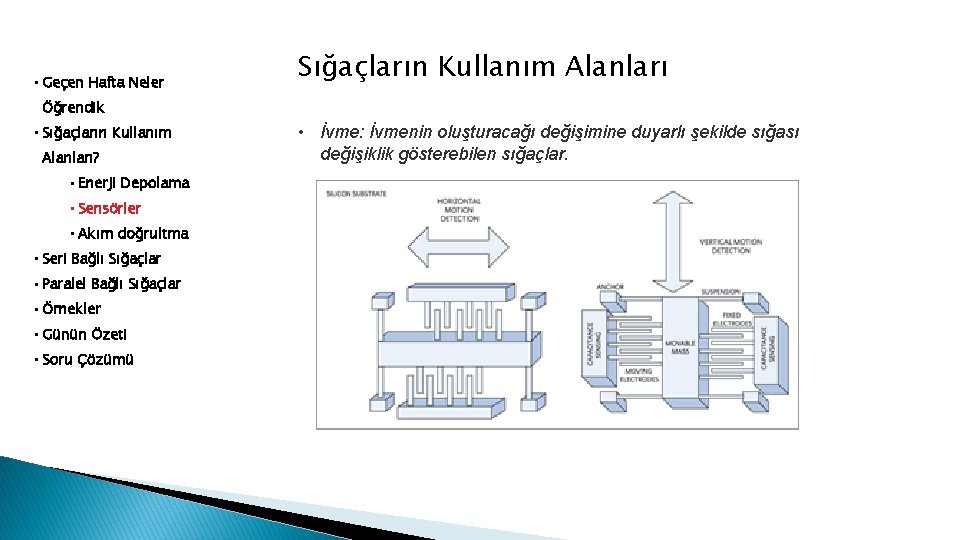

• Geçen Hafta Neler Sığaçların Kullanım Alanları Öğrendik • Sığaçların Kullanım Alanları? • Enerji Depolama • Sensörler • Akım doğrultma • Seri Bağlı Sığaçlar • Paralel Bağlı Sığaçlar • Örnekler • Günün Özeti • Soru Çözümü • İvme: İvmenin oluşturacağı değişimine duyarlı şekilde sığası değişiklik gösterebilen sığaçlar.

• Geçen Hafta Neler Sığaçların Bağlanması Öğrendik • Sığaçların Kullanım Alanları? Deneyelim: Capacitor Lab • Enerji Depolama • Sensörler • Akım doğrultma • Seri Bağlı Sığaçlar • Paralel Bağlı Sığaçlar • Günün Özeti • Soru Çözümü Geçen hafta yüksek değerde sığaya sahip sığaçları elde etmenin oldukça zor olduğunu görmüştük. Yüksek değerde sığaya ihtiyaç duyduğumuz durumlarda nasıl bir sistem kurabiliriz?

• Geçen Hafta Neler Sığaçların Seri Bağlanması Öğrendik • Sığaçların Kullanım Alanları? • Enerji Depolama • Sensörler V • Akım doğrultma • Seri Bağlı Sığaçlar • Paralel Bağlı Sığaçlar • Günün Özeti • Soru Çözümü V V=QT/CT V

• Geçen Hafta Neler Sığaçların Paralel Bağlanması Öğrendik • Sığaçların Kullanım Alanları? • Enerji Depolama • Sensörler • Akım doğrultma V • Seri Bağlı Sığaçlar • Paralel Bağlı Sığaçlar • Günün Özeti • Soru Çözümü V=QT/CT CTV

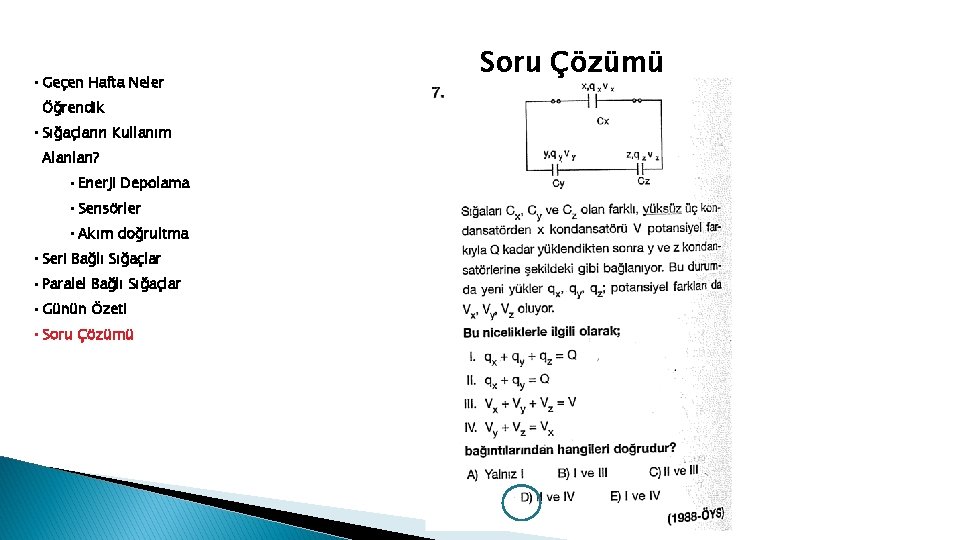

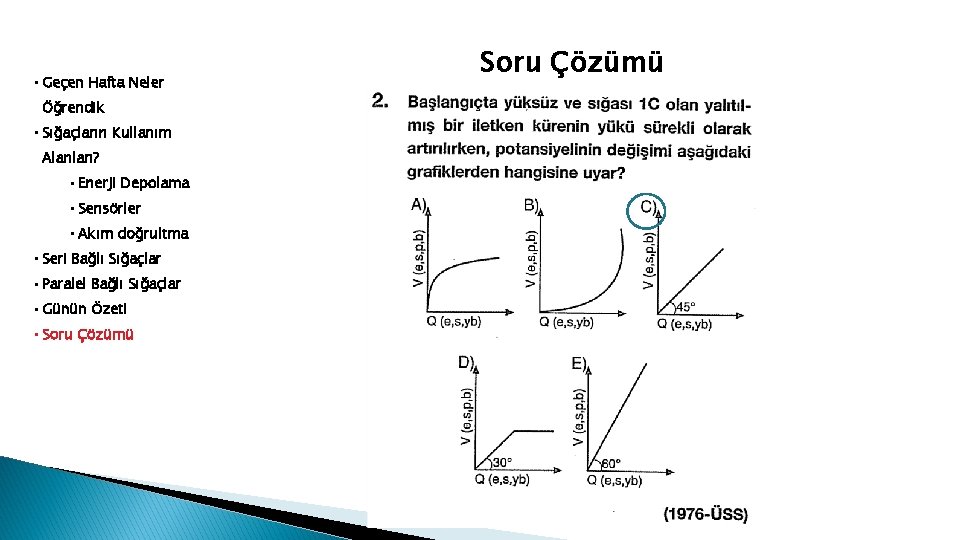

• Geçen Hafta Neler Öğrendik • Sığaçların Kullanım Alanları? • Enerji Depolama • Sensörler • Akım doğrultma • Seri Bağlı Sığaçlar • Paralel Bağlı Sığaçlar • Örnekler • Günün Özeti • Soru Çözümü Örnek:

• Geçen Hafta Neler Günün Özeti Öğrendik • Sığaçların Kullanım Alanları? • Enerji Depolama • Sensörler • Akım doğrultma • Seri Bağlı Sığaçlar • Paralel Bağlı Sığaçlar • Günün Özeti • Soru Çözümü 11. 2. 3. 7. Seri ve paralel devrelerde eşdeğer sığa, yük ve potansiyel fark kavramları ile ilgili problemler çözer. 11. 2. 3. 8. Sığaçların kullanım alanlarını araştırarak bir sığaç modeli tasarlar ve yapar.

ÖNÜMÜZDEKİ HAFTA NE ÖĞRENECEĞİZ? 11. 2. 4. Manyetizma ve Elektromanyetik İndüklenme 11. 2. 4. 1. Üzerinden akım geçen telin, halkanın ve akım makarasının (bobin) oluşturduğu manyetik alanın şiddetini etkileyen değişkenleri analiz eder ve yönünü gösterir. a. Öğrencilerin deney yaparak veya simülasyonlar kullanarak manyetik alan şiddetini etkileyen değişkenleri analiz etmeleri ve matematiksel modeli tartışmaları sağlanır. b. Öğrencilerin sağ el kuralını kullanarak telin, halkanın ve akım makarasının manyetik alan kuvvet çizgilerini göstermeleri sağlanır. c. Öğrencilerin manyetik alan şiddetiyle ilgili hesaplamalar yapmaları sağlanır.

Önümüzdeki Hafta Görüşürüz Düzenli Çalışalım ve
