1 Chapter 9 Cascode Stages Current Mirrors 1

전자회로 1 <Chapter 9> Cascode Stages & Current Mirrors 양병도 1 전자회로 1

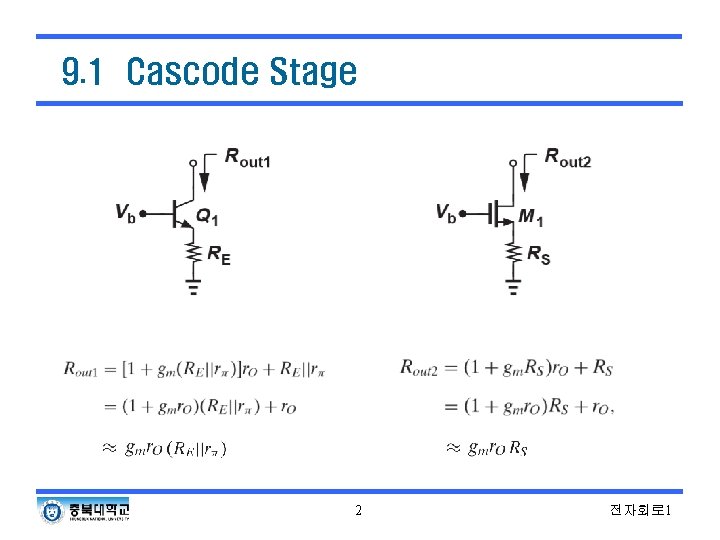

9. 1 Cascode Stage 2 전자회로 1

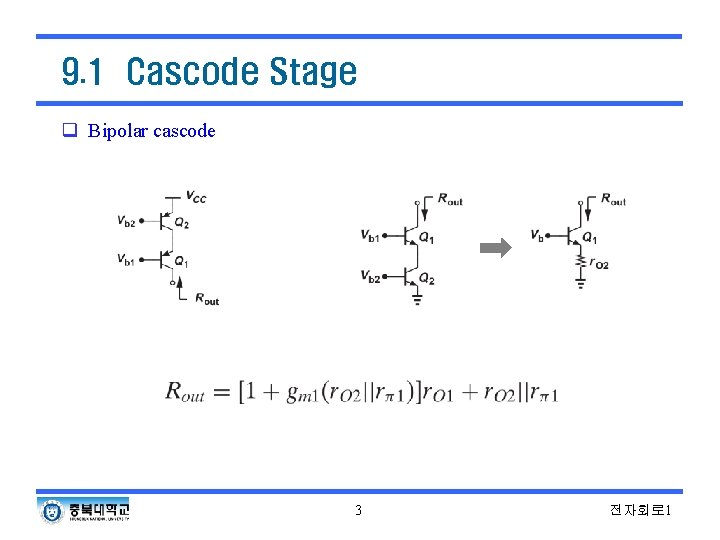

9. 1 Cascode Stage q Bipolar cascode 3 전자회로 1

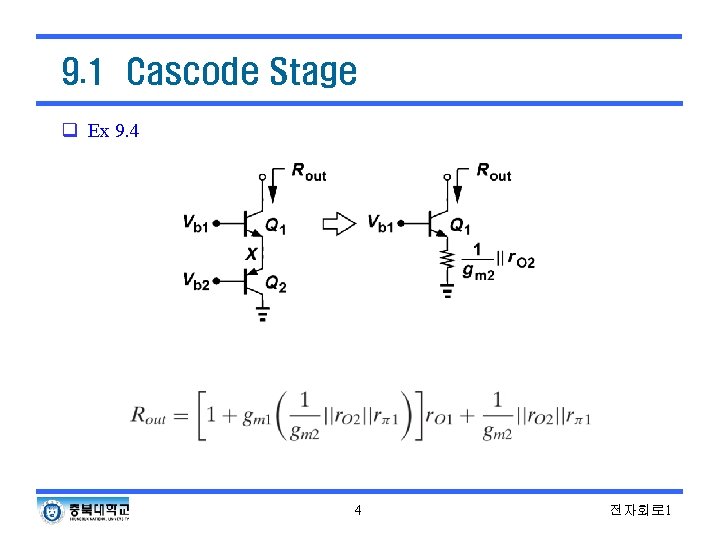

9. 1 Cascode Stage q Ex 9. 4 4 전자회로 1

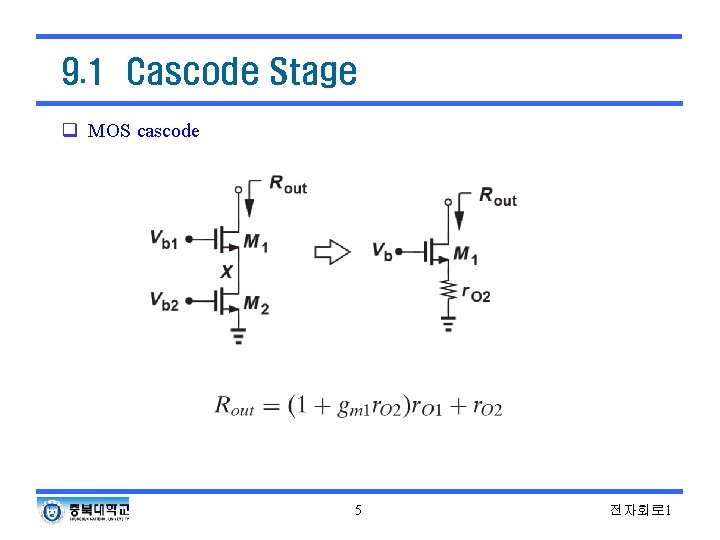

9. 1 Cascode Stage q MOS cascode 5 전자회로 1

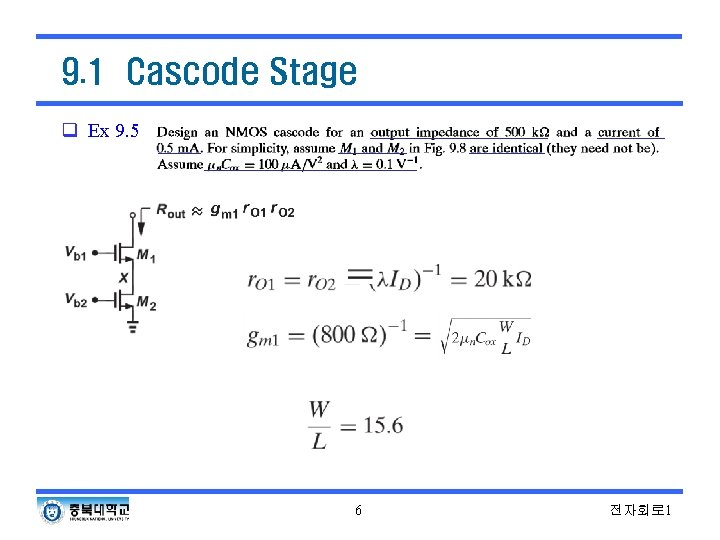

9. 1 Cascode Stage q Ex 9. 5 6 전자회로 1

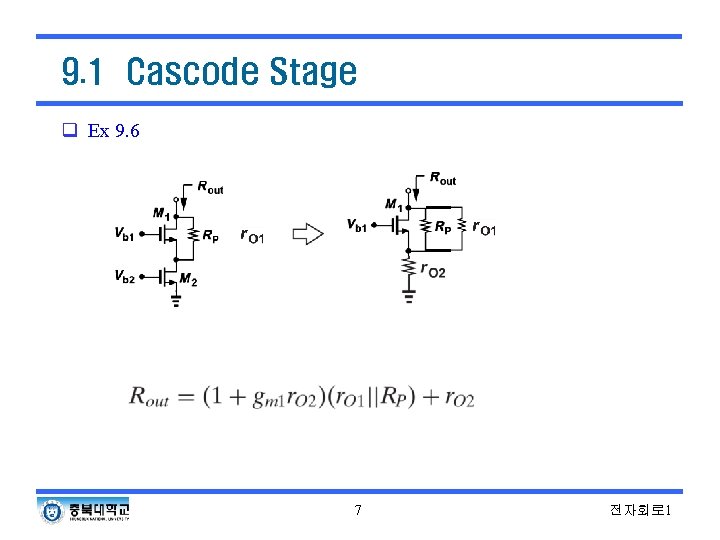

9. 1 Cascode Stage q Ex 9. 6 7 전자회로 1

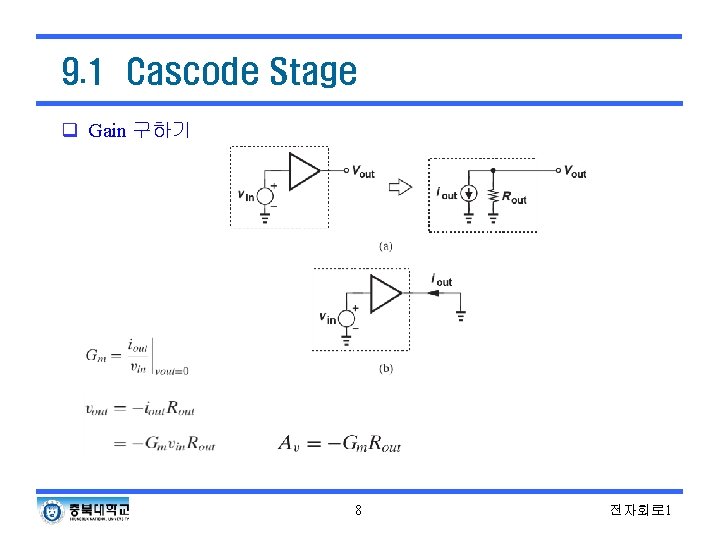

9. 1 Cascode Stage q Gain 구하기 8 전자회로 1

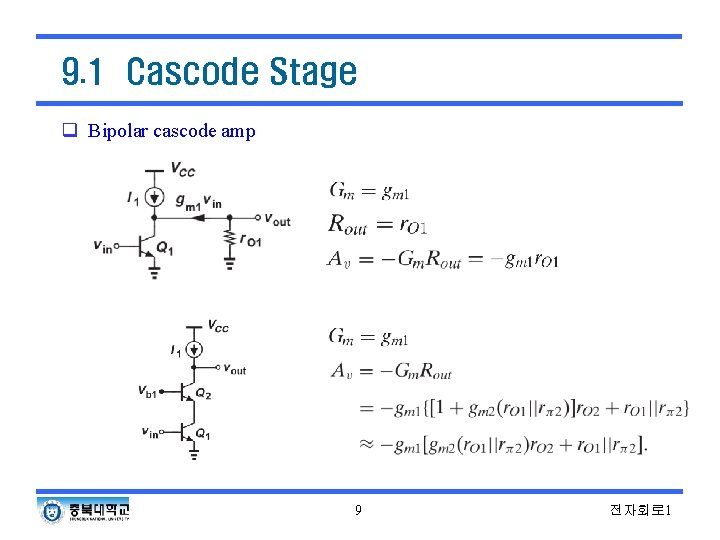

9. 1 Cascode Stage q Bipolar cascode amp 9 전자회로 1

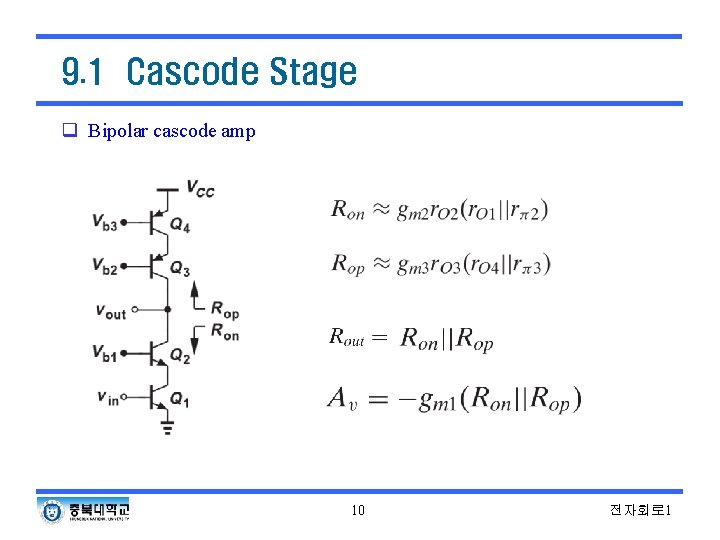

9. 1 Cascode Stage q Bipolar cascode amp 10 전자회로 1

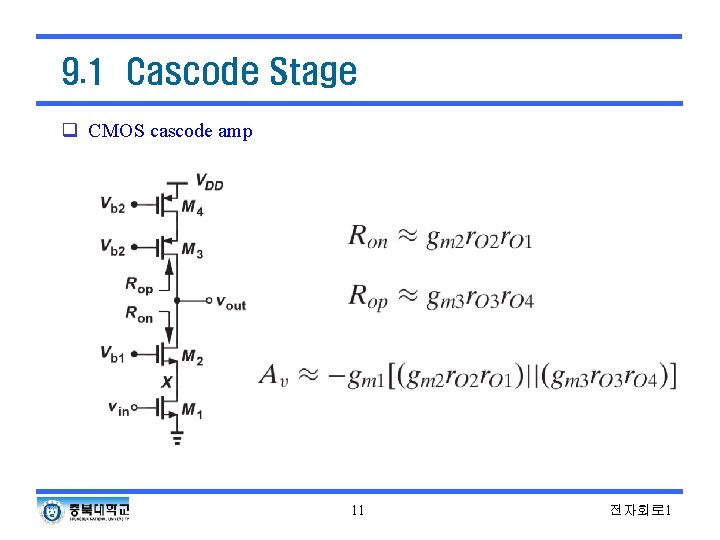

9. 1 Cascode Stage q CMOS cascode amp 11 전자회로 1

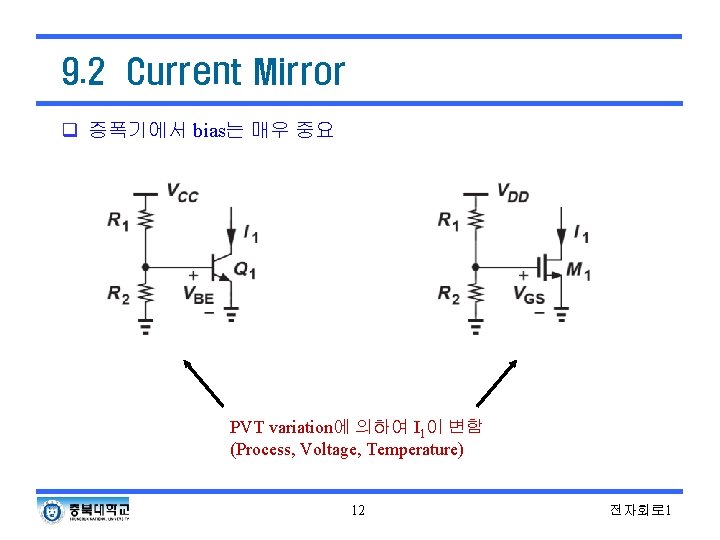

9. 2 Current Mirror q 증폭기에서 bias는 매우 중요 PVT variation에 의하여 I 1이 변함 (Process, Voltage, Temperature) 12 전자회로 1

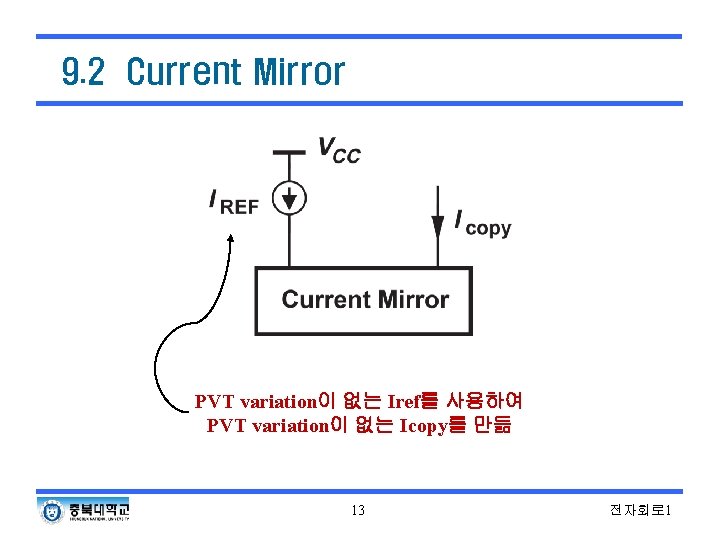

9. 2 Current Mirror PVT variation이 없는 Iref를 사용하여 PVT variation이 없는 Icopy를 만듦 13 전자회로 1

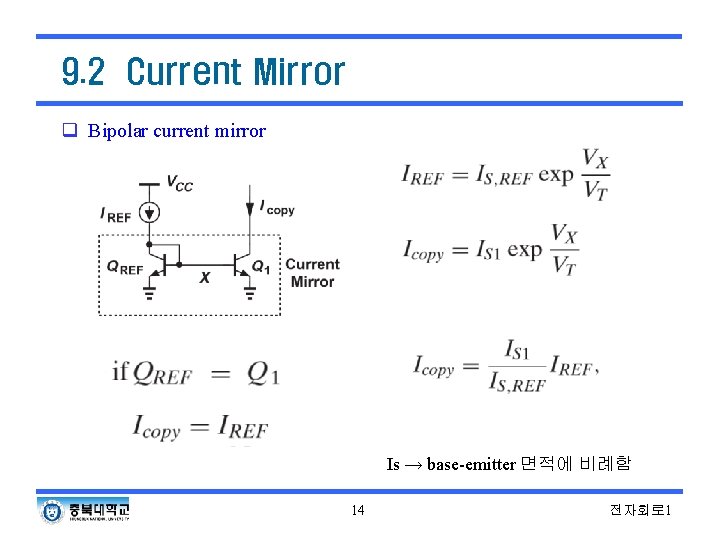

9. 2 Current Mirror q Bipolar current mirror Is → base-emitter 면적에 비례함 14 전자회로 1

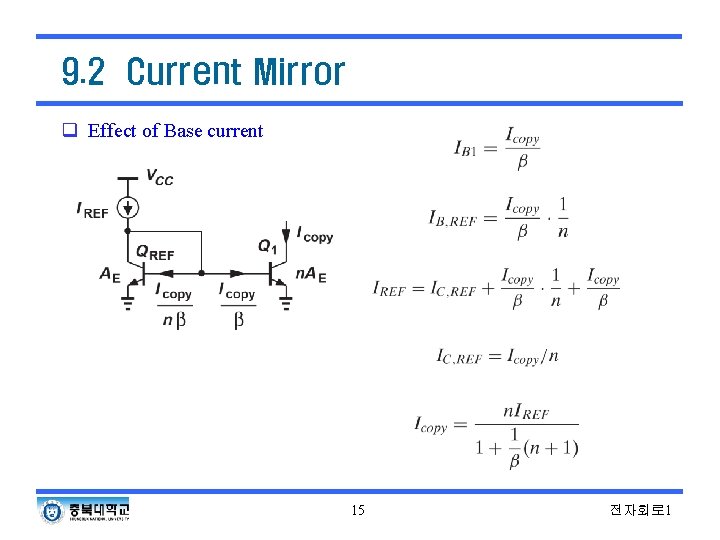

9. 2 Current Mirror q Effect of Base current 15 전자회로 1

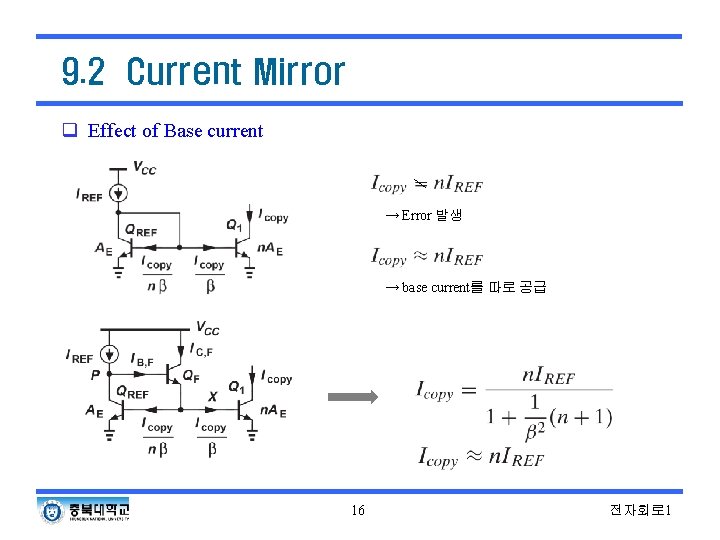

9. 2 Current Mirror q Effect of Base current → Error 발생 → base current를 따로 공급 16 전자회로 1

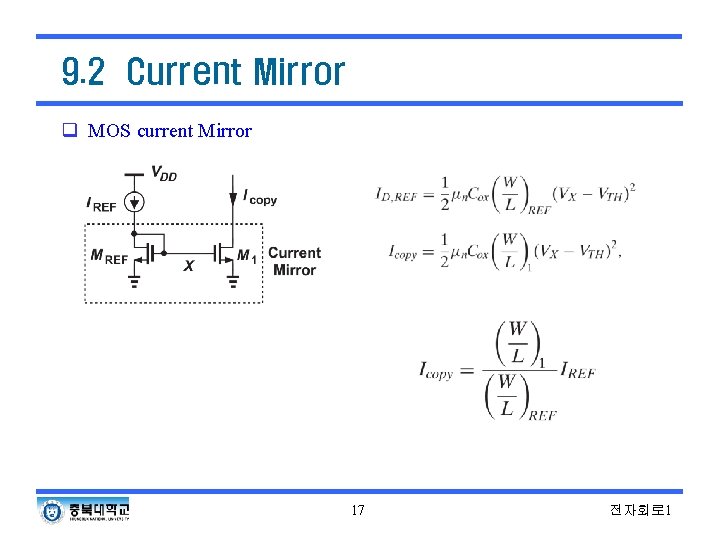

9. 2 Current Mirror q MOS current Mirror 17 전자회로 1

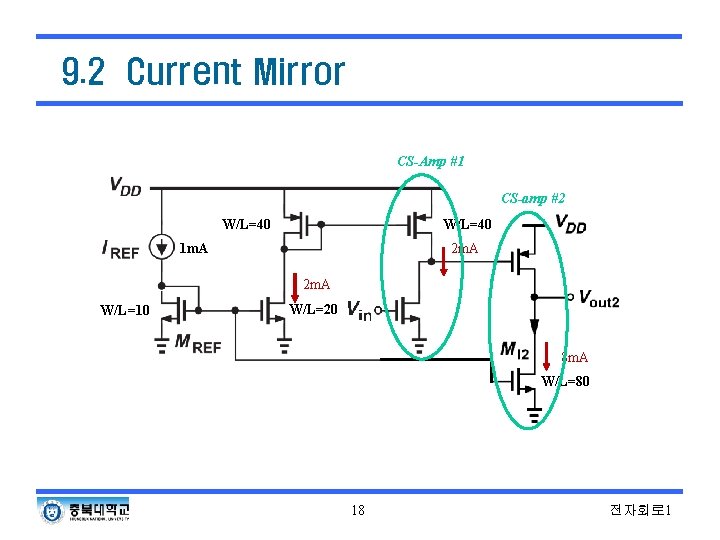

9. 2 Current Mirror CS-Amp #1 CS-amp #2 W/L=40 1 m. A 2 m. A W/L=10 W/L=20 8 m. A W/L=80 18 전자회로 1
