Univerzita Karlova v Praze, Pedagogická fakulta Katedra informačních technologií a technické výchovy Formáty digitálního videa Tomáš Jeřábek

Formáty filmu a videa Video Ø technologie pro nahrávání (zachytávání a zaznamenávání), přehrávání a přenos sekvencí obrazů, resp. pohyblivých obrázků (video sekvence) Digitální video formáty - parametry Ø Ø Ø Rozlišení (720 x 576, 1280 x 720, 1920 x 1080) Snímková frekvence (24 fps, 30 fps, 25 fps) Prokládání obrazu (i – prokládaný vs p - neprokládaný) Způsob komprese – kodek (divx, xvid, H. 264, H. 265) Způsob uložení – kontejner (. avi, . mov, . mp 4, . mts) © Praha UK Ped. F KITTV

Formáty filmu a videa Video formáty a velikost obrazu Poměr stran • např. 16: 9, 4: 3 Rozlišení • např. 1920 x 1080 Vývoj rozlišení obrazu a vztah k poměru stran © Praha UK Ped. F KITTV

Formáty filmu a videa Velikost obrazu – poměr stran © Praha UK Ped. F KITTV

Formáty filmu a videa Rozlišení TV formáty Ø SD (standardní rozlišení) Ø 720 x 576 Ø HD (vysoké rozlišení) Ø 1280 x 720, 1920 x 1080 Ø 1440 x 1080 (anamorfický formát – zkreslený poměr stran díky stranovému poměru jednoho pixelu jiného než 1: 1) Snímková frekvence Ø Počet snímků za sekundu Ø Klasická kinematografie (celuloid) – 24 fps Ø Digitální video evropská norma (PAL) – 25 fps / 50 fps Ø Digitální video americká norma (NTSC) – 30 fps (29, 97 fps) / 60 fps © Praha UK Ped. F KITTV

Formáty filmu a videa Prokládání obrazu Ø Každý snímek je tvořen pouze lichými nebo sudými řádky => úspora množství dat o ½ Ø Prokládaný se označuje i, neprokládaný p (progressive) © Praha UK Ped. F KITTV

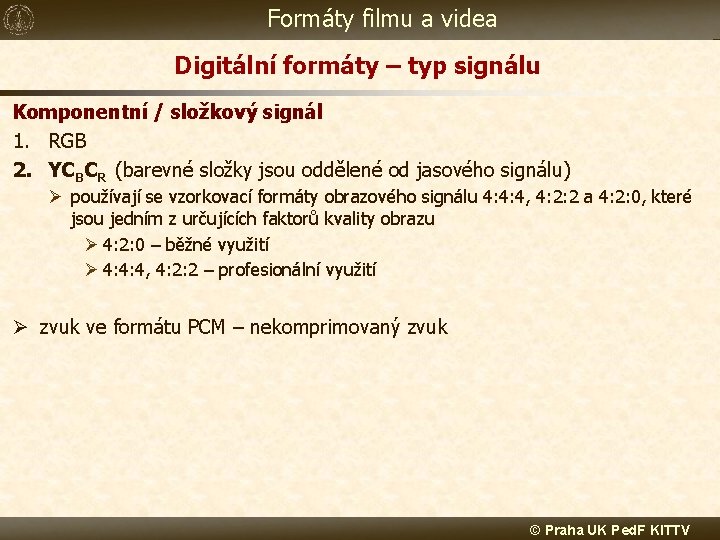

Formáty filmu a videa Digitální formáty – typ signálu Komponentní / složkový signál 1. RGB 2. YCBCR (barevné složky jsou oddělené od jasového signálu) Ø používají se vzorkovací formáty obrazového signálu 4: 4: 4, 4: 2: 2 a 4: 2: 0, které jsou jedním z určujících faktorů kvality obrazu Ø 4: 2: 0 – běžné využití Ø 4: 4: 4, 4: 2: 2 – profesionální využití Ø zvuk ve formátu PCM – nekomprimovaný zvuk © Praha UK Ped. F KITTV

Formáty filmu a videa Formáty a kontejnery AVCHD (Advanced Video Coding High Definition) – přípona. MTS Ø video komprese H. 264, audio AC-3 / PCM Ø SD a HD (1080 i) verze, kompatibilní s Blu-ray přehrávači MP 4 – přípona. MP 4 (komprese H. 264) MOV (komprese H. 264) Matroska -. mkv Ø otevřený formát, velmi flexibilní (umožňuje téměř jakýkoliv a/v kodek) Advanced Systems Format (ASF) – Microsoft Windows -. wmv, . wma Ø uzavřený formát – omezen licenčně i použitím audio/video kodeků © Praha UK Ped. F KITTV

Formáty filmu a videa AVCHD © Praha UK Ped. F KITTV

Formáty filmu a videa Multimediální kontejnery Web. M -. webm (audio/webm, video/webm) Ø kontejner založen na MKV, později převzato a vyvíjeno společností Google Ø otevřený formát pro kodeky VP 8/Vorbis a VP 9/Opus Ø využití zejména pro HTML 5 a webové prostředí Ogg Ø audio i video kontejner, nejčastěji pro kodeky Theora, Dirac, Vorbis, Flac Ø využití většinou s operačním systémem Linux © Praha UK Ped. F KITTV

Formáty filmu a videa Kodeky – komprese videa Ø MPEG-2 komprese Ø Využíváno např. na DVD, digitální TV vysílání (DVB), magnetický záznam (mini. DV, Digital 8) Ø Div. X, Xvid – kodeky založené na této kompresi Ø MPEG-4 AVC / H. 264 Ø Nástupce MPEG-2, umožňuje vyšší rozlišení a lepší kvalitu videa Ø Využíváno na Blu-ray, v digitálním TV vysílání Ø H. 264 – aktuálně (2016) nejrozšířenější kodek pro kompresi videa Ø H. 265 (r. 2011) Ø Nástupce H. 264, začíná být stále více rozšířen, počítá se s ním pro DVB-T 2 Ø VP 8, VP 9 - kodeky od společnosti Google Ø Alternativa k H. 264 a H. 265 Ø VC-1 – kodek od společnosti Microsoft Ø Alternativa k H. 264 © Praha UK Ped. F KITTV
