Zestaw monterski poziomnic elektronicznych

Budowa poziomnicy elektronicznej Poziomnica elektroniczna LEVELTRONIC NT składa się z następujących elementów: bateria, wyświetlacz LCD (w zależności od opcji), procesor, wyjście cyfrowe, czujnik pomiarowy z elektrodami i wahadłem, osłona. Elementy te zamocowane są do uchwytu z podstawą o wymiarach 150 mm x 45 mm.

Budowa poziomnicy elektronicznej

Wybór wariantów pomiaru (Line – linia; Parallels – równoległość; Grid – płaszczyzna wg programu WYLER; Line with Twist – linia ze skręceniem; Parallels with Twist – równoległość ze skręceniem; Sufrace U-Jack – płaszczyzna U-Jack) 5

WYLER AG CH - 8405 WINTERTHUR TRAINING Program WYLER LEVELSOFT (możliwości) Linia (prostoliniowość) Równoległość ze skręceniem Płaszczyzna Prostopadłość 6 Introduction SW LEVELSOFT

WYLER AG CH - 8405 WINTERTHUR TRAINING Metody oceny wyników - Punktów skrajnych - ISO 1101 - Linii średniej Przykład: pomiar linii Linia średnia 9. 5µm +6 +4 +2 0 -2 -4 -6 ISO 1101 9µm Punkty skrajne 10µm 7 Adjustment ISO 1101 Line

WYLER AG CH - 8405 WINTERTHUR TRAINING Metody oceny wyników Metoda Punktów skrajnych Przykład: pomiar linii +6 +4 +2 0 -2 -4 Punkty skrajne 10µm -6 8 Adjustment ISO 1101 Line

WYLER AG CH - 8405 WINTERTHUR TRAINING Metody oceny wyników Metoda ISO 1101 Przykład: pomiar linii +6 +4 +2 0 -2 -4 -6 ISO 1101 9µm 9 Adjustment ISO 1101 Line

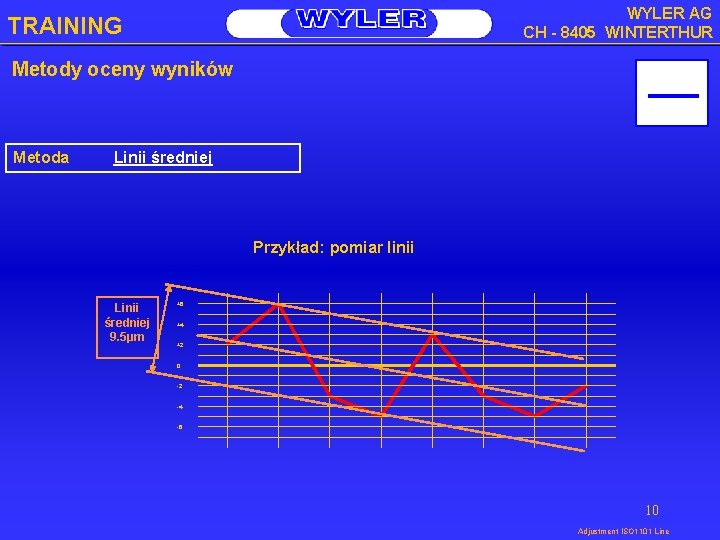

WYLER AG CH - 8405 WINTERTHUR TRAINING Metody oceny wyników Metoda Linii średniej Przykład: pomiar linii Linii średniej 9. 5µm +6 +4 +2 0 -2 -4 -6 10 Adjustment ISO 1101 Line

TRAINING WYLER AG CH - 8405 WINTERTHUR Pomiar części maszyn Błąd pochylenia Błąd prostoliniowości 11

WYLER AG CH - 8405 WINTERTHUR TRAINING Geometrical inspection of Pomiar części maszyn M R Pomiar konstrukcji geometrycznej 12
