TR069 CPE WAN Management Protocol v 1 1

TR-069 CPE WAN Management Protocol v 1. 1

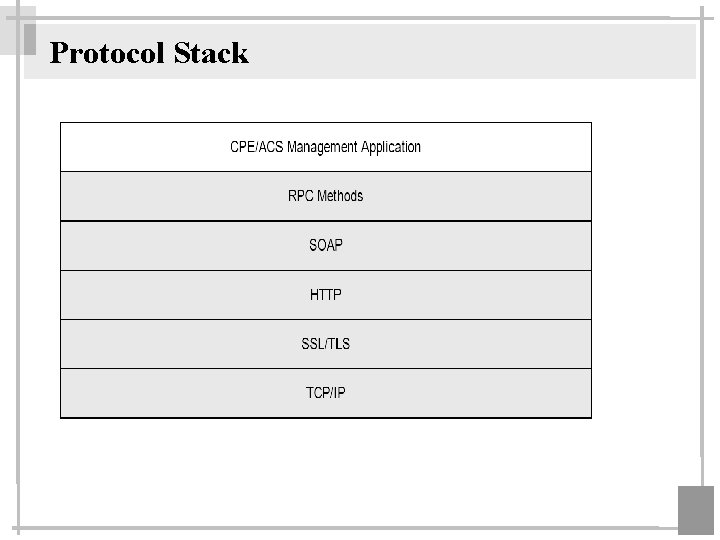

Protocol Stack

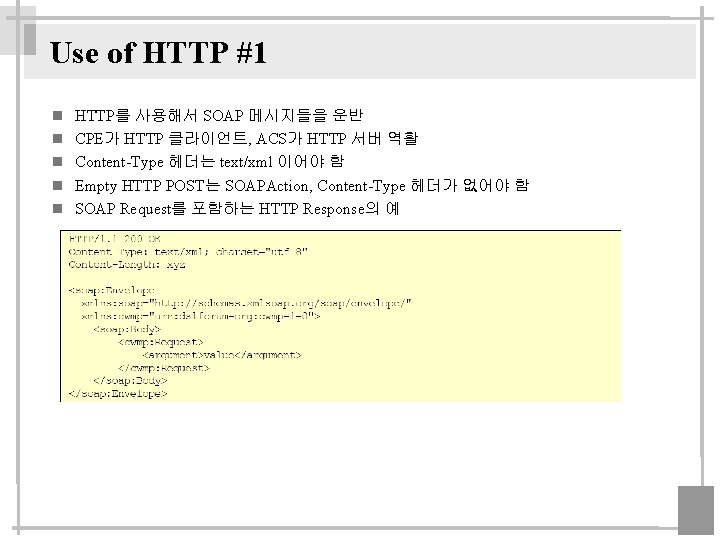

Use of HTTP #1 HTTP를 사용해서 SOAP 메시지들을 운반 CPE가 HTTP 클라이언트, ACS가 HTTP 서버 역활 Content-Type 헤더는 text/xml 이어야 함 Empty HTTP POST는 SOAPAction, Content-Type 헤더가 없어야 함 SOAP Request를 포함하는 HTTP Response의 예

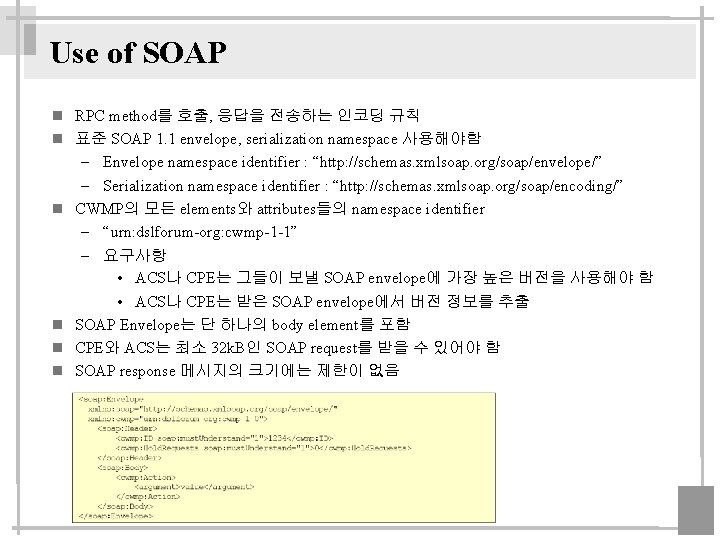

Use of SOAP RPC method를 호출, 응답을 전송하는 인코딩 규칙 표준 SOAP 1. 1 envelope, serialization namespace 사용해야함 – Envelope namespace identifier : “http: //schemas. xmlsoap. org/soap/envelope/” – Serialization namespace identifier : “http: //schemas. xmlsoap. org/soap/encoding/” CWMP의 모든 elements와 attributes들의 namespace identifier – “urn: dslforum-org: cwmp-1 -1” – 요구사항 • ACS나 CPE는 그들이 보낼 SOAP envelope에 가장 높은 버전을 사용해야 함 • ACS나 CPE는 받은 SOAP envelope에서 버전 정보를 추출 SOAP Envelope는 단 하나의 body element를 포함 CPE와 ACS는 최소 32 k. B인 SOAP request를 받을 수 있어야 함 SOAP response 메시지의 크기에는 제한이 없음

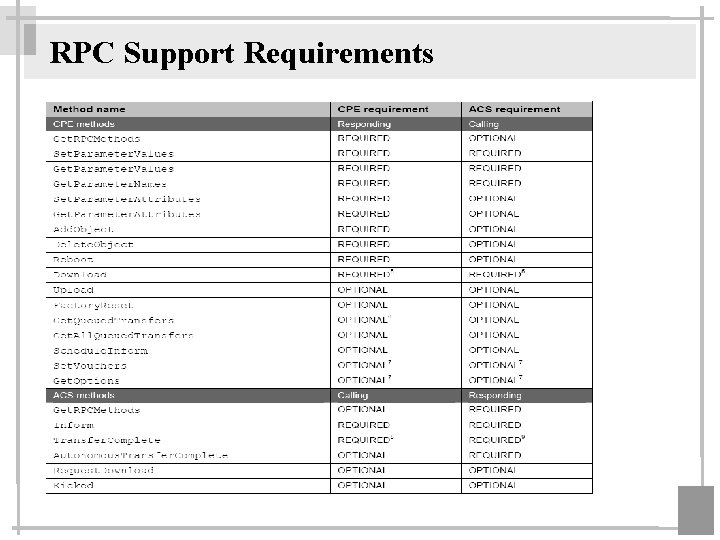

RPC Support Requirements

Transaction Example

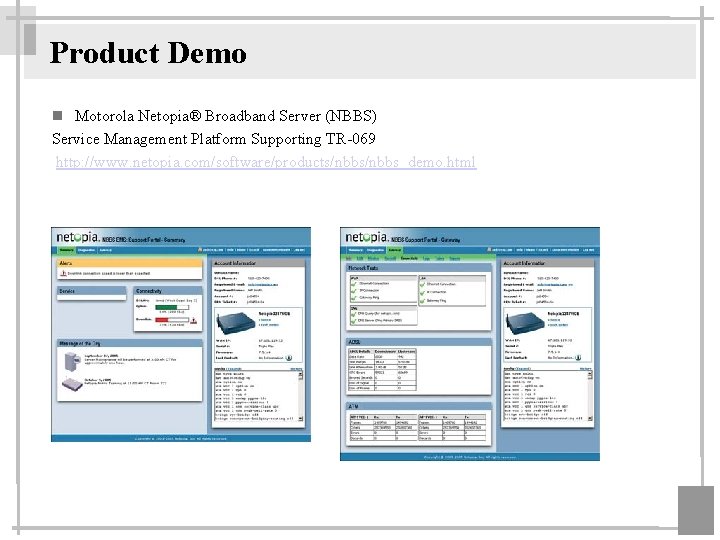

Product Demo Motorola Netopia® Broadband Server (NBBS) Service Management Platform Supporting TR-069 http: //www. netopia. com/software/products/nbbs_demo. html
