PENDAHULUAN Arus Listrik Laju aliran muatan listrik atau partikel listrik bermuatan positif yang melalui luas penampang melintang atau penghantar. Arus mengalir dari potensial tinggi (+) ke yang rendah (-), sebaliknya Elektron mengalir dari potensial rendah (-) ke yang tinggi (+).

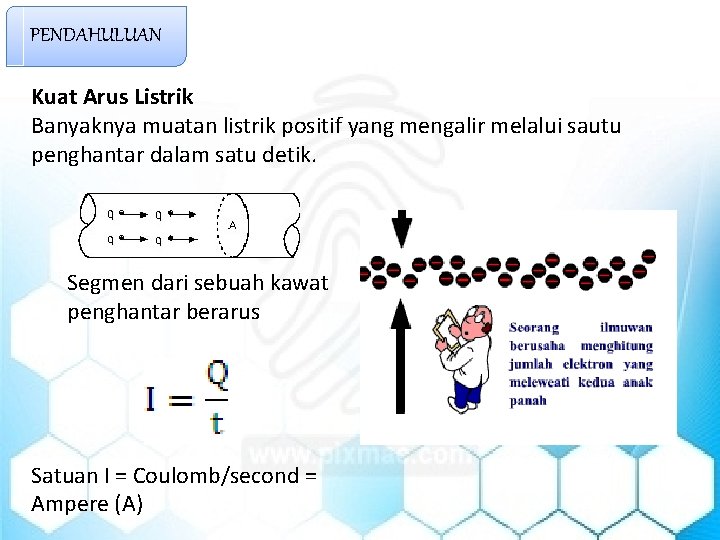

PENDAHULUAN Kuat Arus Listrik Banyaknya muatan listrik positif yang mengalir melalui sautu penghantar dalam satu detik. Segmen dari sebuah kawat penghantar berarus Satuan I = Coulomb/second = Ampere (A)

Arah aliran elektron dari potensial rendah (kutub - ) ke potensial tinggi ( kutub + ). Arah arus listrik (sesuai konvensi) dari potensial tinggi (kutub ke potensial rendah ( kutub - ). +) Potensial tinggi Ar us Al ira n (b ed a te ga el po te ng ek t ns an ia l) ro lis tri k n Potensial rendah

Jika dikenai medan listrik, maka akan mengalami gaya : F = Qe x E Akibatnya elektron mengalami percepatan : Jika waktu antara tumbukan = t, maka kecepatan tumbukan (drift) : Vd = a x t Jika disubstitusikan, maka kecepatan arus listrik : Qe E Me = muatan elektron (coulomb) = medan listrik (N/C) = masa elektron (g)

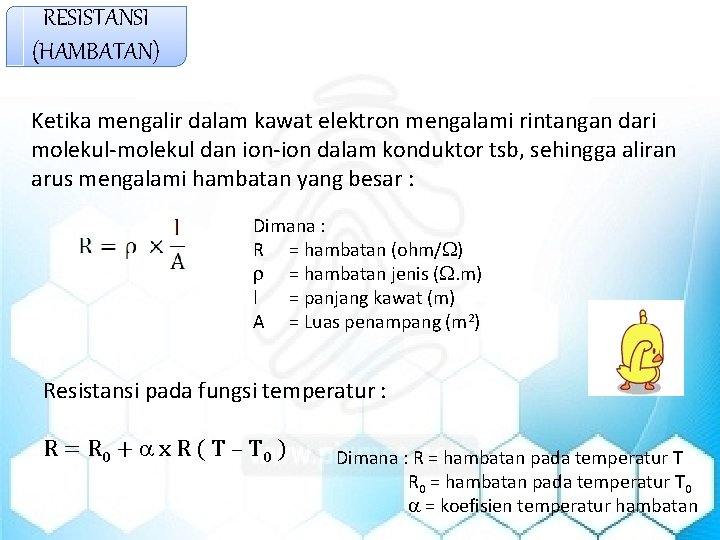

RESISTANSI (HAMBATAN) Ketika mengalir dalam kawat elektron mengalami rintangan dari molekul-molekul dan ion-ion dalam konduktor tsb, sehingga aliran arus mengalami hambatan yang besar : Dimana : R = hambatan (ohm/ ) = hambatan jenis (. m) l = panjang kawat (m) A = Luas penampang (m 2) Resistansi pada fungsi temperatur : R = R 0 + x R ( T – T 0 ) Dimana : R = hambatan pada temperatur T R 0 = hambatan pada temperatur T 0 = koefisien temperatur hambatan

HUKUM OHM George Simon Ohm (1789 -1854) Merumuskan hubungan Kuat arus (I), hambatan (R) dan beda potensial (V). Hubungan V, I, dan R 5 V (volt) 4 3 2 1 V=Ix. R 0 0 1 2 3 I (ampere) 4 5 SUMBER TEGANGAN GGL Hukum hambatan dalam R E. r

Contoh Soal 1. Arus yang mengalir dalam seutas kawat adalah 12 A. hitunglah banyaknya elektron yang mengalir dalam kawat tsb. Selama ½ menit. (muatan 1 e = 1, 6 x 10 -19 C) 2. Seutas kawat besi, panjangnya 20 m dan luas penampangnya 1 mm 2. apabila bed potensial antara kedua ujung penghantar 80 V. berapakah kuat arus yang melalui kawat tersebut.

SUSUNAN HAMBATAN Susunan Seri Rs = R 1 + R 2 + R 3 + ……. . + Rn Susunan Paralel

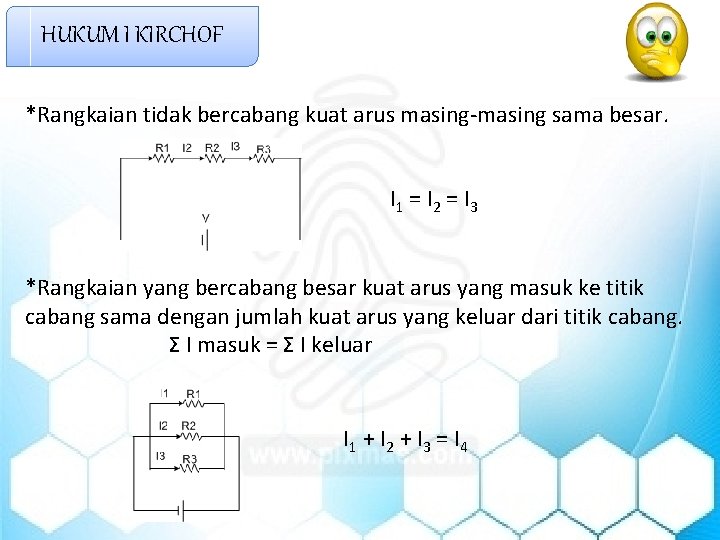

HUKUM I KIRCHOF *Rangkaian tidak bercabang kuat arus masing-masing sama besar. I 1 = I 2 = I 3 *Rangkaian yang bercabang besar kuat arus yang masuk ke titik cabang sama dengan jumlah kuat arus yang keluar dari titik cabang. Σ I masuk = Σ I keluar I 1 + I 2 + I 3 = I 4

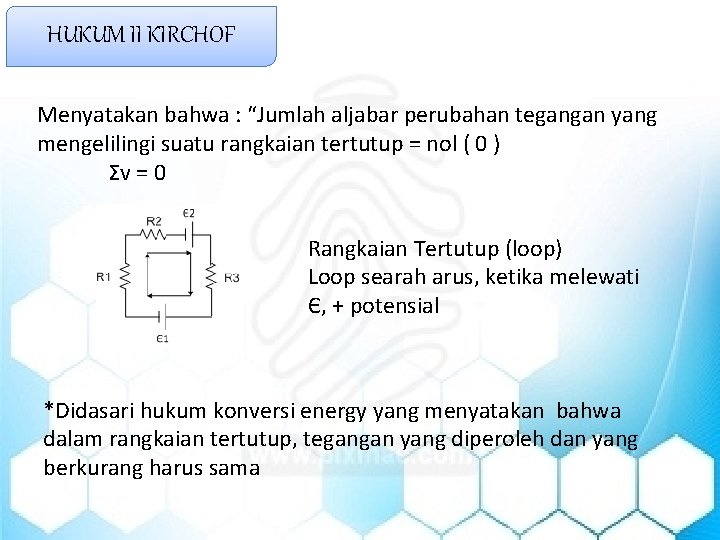

HUKUM II KIRCHOF Menyatakan bahwa : “Jumlah aljabar perubahan tegangan yang mengelilingi suatu rangkaian tertutup = nol ( 0 ) Σv = 0 Rangkaian Tertutup (loop) Loop searah arus, ketika melewati Є, + potensial *Didasari hukum konversi energy yang menyatakan bahwa dalam rangkaian tertutup, tegangan yang diperoleh dan yang berkurang harus sama

Contoh Soal 3. Perhatikan Gambar di bawah ini ! R 1 = R 2 = R 3 = R 4= R 5 = 5 Є1 = 10 v Є2 = 8 v Tentukan kuat arus pada setiap hambatan !

Penyelesaian Soal 1 Diketahui : I = 12 A T = ½ menit = 30 s Ditanya : Banyak elektron Jawab : Q = = = Ixt 12 A x 30 s 360 C

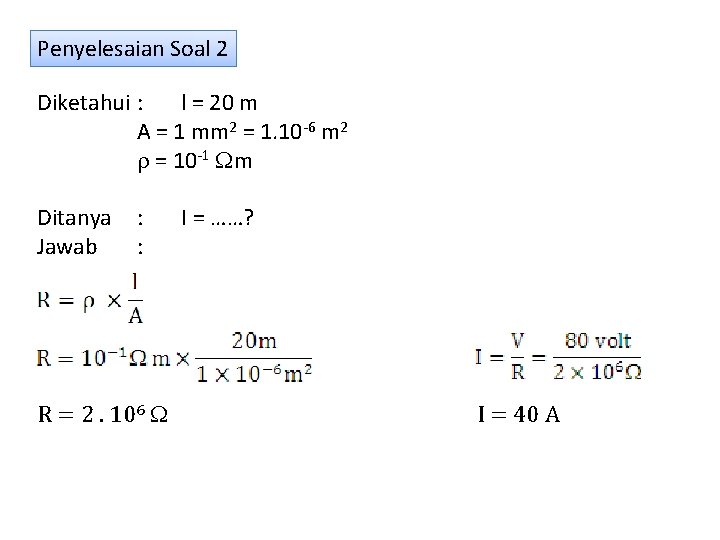

Penyelesaian Soal 2 Diketahui : l = 20 m A = 1 mm 2 = 1. 10 -6 m 2 = 10 -1 m Ditanya Jawab : : R = 2. 106 I = ……? I = 40 A

Penyelesaian Soal 3 Hk Kirchof 1 I 1 + I 2 = I 3 Loop 1 Є1 – I 1. R 2 – I 3. R 5 10 v – I 1. 5 - I 3. 5 – 10 I 1 – 5 I 3 =0 =0 = -10 Loop 2 =0 =0 =8 I 2. R 4 + I 3. R 5 – Є2 + I 2. R 3 5 I 2 + 5 I 3 – 8 v + 5 I 2 10 I 2 + 5 I 3 10 -- 10 I 1 – 5 (I 1 + I 2) = 0 10 – 10 I 1 – 5 I 2 = 0 -- 15 I 1 – 5 I 2 = - 10 -- 10 I 1 + 10 I 2 =-2 2 -30 I 1 – 10 I 2 = -20 -10 I 1 + 10 I 2 = -2 -40 I 1 = -22 -40 = 0, 55 – 10 I 1 – 5 I 3 10 I 2 + 5 I 3 10 I 2 – 10 I 1 + = -10 =8 = -2 -10 (0, 55) + 10 I 2 = -2 + 5, 5 I 2 = 0, 35 I 3 = I 1 + I 2 = 0, 55 + 0, 35 = 0, 90
