TECHNIKA CYFROWA ENKODERY I DEKODERY Układy do przetwarzania kodów Konwersji danego kodu na inny kod można dokonać tylko wówczas, gdy liczba słów kodowych w obydwu kodach jest identyczna, natomiast długość słów obydwu kodów nie musi być jednakowa. Układy służące do zmiany kodów noszą nazwę przetworników (konwerterów) kodów. Przetwornik, w którym kod pierścieniowy („ 1 z n”) jest kodem wejściowym, nazywa się enkoderem, gdy zaś jest kodem wyjściowym – dekoderem. Pozostałe przetworniki noszą nazwę transkoderów.

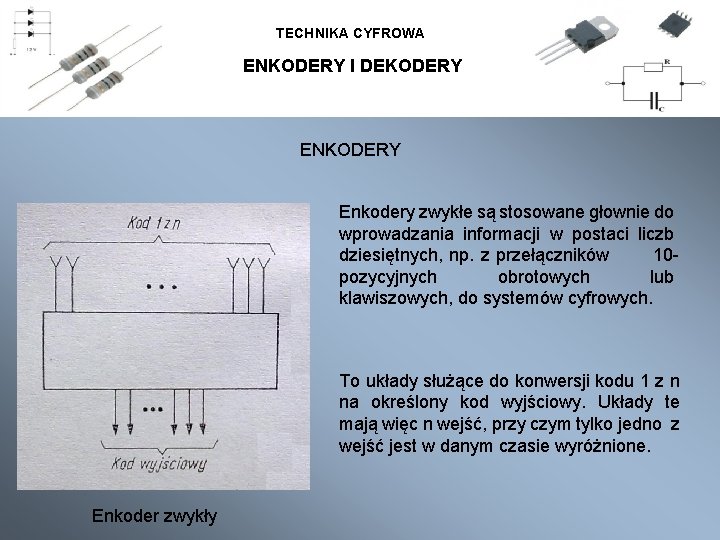

TECHNIKA CYFROWA ENKODERY I DEKODERY ENKODERY Enkodery zwykłe są stosowane głownie do wprowadzania informacji w postaci liczb dziesiętnych, np. z przełączników 10 pozycyjnych obrotowych lub klawiszowych, do systemów cyfrowych. To układy służące do konwersji kodu 1 z n na określony kod wyjściowy. Układy te mają więc n wejść, przy czym tylko jedno z wejść jest w danym czasie wyróżnione. Enkoder zwykły

TECHNIKA CYFROWA ENKODERY I DEKODERY Przykład szeregowego enkodera Scalone enkodery priorytetowe 148 mogą być łączone, szeregowo lub równolegle, w układy wielopoziomowe. Każdy enkoder scalony 148 poziomu pierwszego działa szeregowo od pozostałych enkoderów z tego poziomu. Enkoder priorytetowy o 24 liniach wejściowych

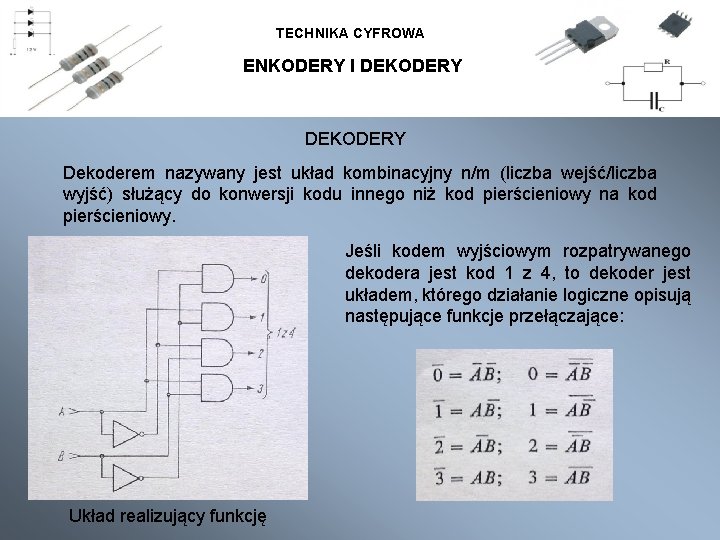

TECHNIKA CYFROWA ENKODERY I DEKODERY Dekoderem nazywany jest układ kombinacyjny n/m (liczba wejść/liczba wyjść) służący do konwersji kodu innego niż kod pierścieniowy na kod pierścieniowy. Jeśli kodem wyjściowym rozpatrywanego dekodera jest kod 1 z 4, to dekoder jest układem, którego działanie logiczne opisują następujące funkcje przełączające: Układ realizujący funkcję

TECHNIKA CYFROWA ENKODERY I DEKODERY Dekoder scalony 44 Zastosowanie układu 44 do dekodowania 3 -bitowego kodu dwójkowego na kod 1 z 8. Kod dwójkowy A B C jest poddawany na wejście A, B i D, natomiast wejście C może być wykorzystywane do strobowania. Kiedy sygnał strobujący ma wartość 1 (H), to dane w kodzie 1 z 8 mogą być pobrane z wyjść (1÷ 8) dekodera. Wyjścia 0 i 9 nie są używane.

TECHNIKA CYFROWA ENKODERY I DEKODERY Dekoder scalony 44 Tablica we/wy dekodera scalonego 44 Kod wejściowy dekodera 44 D C B A L L H H H L H L L H H H H L H L H H H L L L L H H Kod wyjściowy dekodera 44 0 1 2 3 4 5 6 7 8 9 L H H H H H H H H H H L H H H H H H H H H H L H H H H H H H H H H H H H H H H H H
