SNOVANJE IN KONSTRUIRANJE Strojni tehnik PTI 1 letnik

SNOVANJE IN KONSTRUIRANJE Strojni tehnik PTI – 1. letnik ZATIČI Slikovno gradivo te predstavitve je povzeto po učbenikih: Breda Mejak- Vrišer; Osnove strojnih elementov; Tehniška založba Slovenije; 1984 Igor Janežič; Strojni elementi / 1; Tehniška založba Slovenije; 1997 Avtor: M. Praprotnik; Izdelano: novembra 2003; Zatiči

SNOVANJE IN KONSTRUIRANJE Strojni tehnik PTI – 1. letnik 1. Zatiči Uporaba zatičev: § za centriranje strojnih delov med seboj (orodja), § za varovanje, § za fiksiranje, § za omejitev hoda gibljivih strojnih delov, § za trdne razstavljive zveze med pestom in gredjo, … Oblike zatičev: § valjasti (cilindrični) zatiči – DIN EN ISO 2338: 1998 -02 § prožni (elastični) zatiči - DIN EN 28 752: 1993 -08 § konični (stožčasti) zatiči - DIN EN 22 339: 1992 -10 § zasekani zatiči Avtor: M. Praprotnik; Izdelano: novembra 2003; Zatiči

SNOVANJE IN KONSTRUIRANJE Strojni tehnik PTI – 1. letnik 2. Valjasti (cilindrični) zatiči § § Izvrtine zanje morajo biti dobro obdelane (grezene in povrtane) Zatiči so izdelani v tolerancah h 8, h 11 in m 6 kaljeni pa v m 6. Vrste: a) s posneto končino- za pritrjevanje in zveze, b) z ravno končino- za pritrjevanje in kovičenje c) z lečasto končino je brušen- za fiksiranje medsebojne lege dveh strojnih delov, d) kaljen in brušen zatič- za fiksiranje medsebojne lege strojnih delov. Avtor: M. Praprotnik; Izdelano: novembra 2003; Zatiči

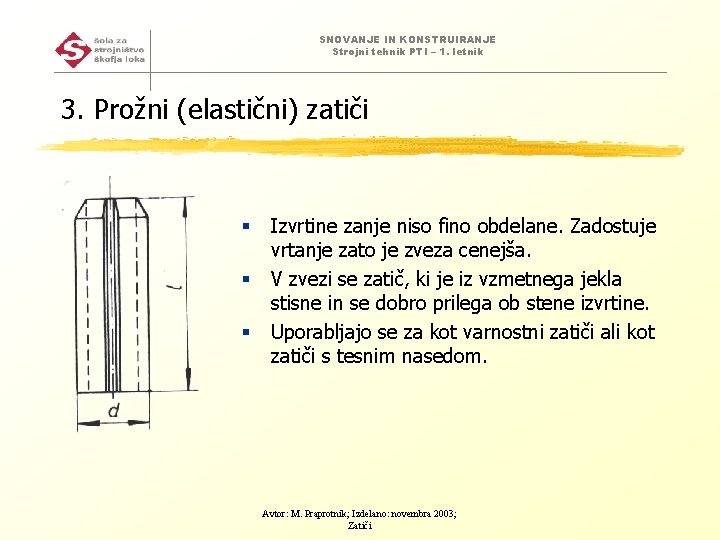

SNOVANJE IN KONSTRUIRANJE Strojni tehnik PTI – 1. letnik 3. Prožni (elastični) zatiči § § § Izvrtine zanje niso fino obdelane. Zadostuje vrtanje zato je zveza cenejša. V zvezi se zatič, ki je iz vzmetnega jekla stisne in se dobro prilega ob stene izvrtine. Uporabljajo se za kot varnostni zatiči ali kot zatiči s tesnim nasedom. Avtor: M. Praprotnik; Izdelano: novembra 2003; Zatiči

SNOVANJE IN KONSTRUIRANJE Strojni tehnik PTI – 1. letnik 4. Konični (stožčasti) zatiči § Izvrtine morajo biti z enakim konusom kot zatič in natančno obdelane- povrtavanje. Zelo dobro centrirajo dele v zvezi in odlično prenašajo strižne obremenitve. Montiramo in demontiramo jih lahko zelo hitro. § Vrste: § a. gladki zatič, b. zatič z notranjim navojem, ki ga iz izvrtine izvlečemo z vijakom, c. zatič z navojnim čepom, ki ga iz izvrtine izvlečemo z matico. Avtor: M. Praprotnik; Izdelano: novembra 2003; Zatiči

SNOVANJE IN KONSTRUIRANJE Strojni tehnik PTI – 1. letnik 5. Zasekani zatiči § § § Izvrtine zanje niso fino obdelane. Zadostuje vrtanje zato je zveza cenejša. Zasekani zatiči so s treh strani zasekani in zato nekoliko večjega premera kot je izvrtina. Pri montaži se zasekani grebeni elastično deformirajo in zato močno pritisnejo ob stene izvrtine. Tako dobimo zelo zanesljivo in močno zvezo. Avtor: M. Praprotnik; Izdelano: novembra 2003; Zatiči

SNOVANJE IN KONSTRUIRANJE Strojni tehnik PTI – 1. letnik 6. Gradivo in preračun zatičev § § Zatiči so izdelani iz jekel za poboljšanje (razen vzmetnih) ali iz istih jekel kot sorniki. Zatiče trdnostno kontroliramo na: a. površinski pritisk b. na strig Avtor: M. Praprotnik; Izdelano: novembra 2003; Zatiči

SNOVANJE IN KONSTRUIRANJE Strojni tehnik PTI – 1. letnik A) Kontrola na površinski pritisk § Kontrolo na površinski pritisk izvedemo na dveh mestih: • • § § med zatičem in gredjo, med zatičem in pestom. Pri izračunu uporabljamo podatke za tisto gradivo, ki je trdnostno slabše. Enačbi za ploščinski pritisk [N/mm 2]: Avtor: M. Praprotnik; Izdelano: novembra 2003; Zatiči Legenda: F- sila [N], A- površina [mm 2], D- premer gredi [mm], Dz-zunanji premer pesta [mm], d- premer zatiča [mm], T- navor, ki ga prenaša zveza [Nm], pdop- dopustni površinski pritisk slabšega gradiva v zvezi [N/mm 2],

SNOVANJE IN KONSTRUIRANJE Strojni tehnik PTI – 1. letnik B) Kontrola na strig § § § Zatič prenaša strižno obremenitev na dveh mestih. Pri izračunu uporabljamo podatke za gradivo iz katerega je zatič. Enačba za strižno napetost s [N/mm 2]: Legenda: F- sila [N], A- površina, ki bi se pri preveliki obremenitvi prestrigla [mm 2], D- premer gredi [mm], Dz-zunanji premer pesta [mm], d- premer zatiča [mm], T- navor, ki ga prenaša zveza [Nm], dop- dopustna strižna obremenitev zatiča [N/mm 2] Avtor: M. Praprotnik; Izdelano: novembra 2003; Zatiči

SNOVANJE IN KONSTRUIRANJE Strojni tehnik PTI – 1. letnik 7. Vprašanja § § § § Kakšna je razlika med razstavljivimi in nerazstavljivimi zvezami? Naštej štiri primere uporabe zatičev! Katere so osnovne oblike zatičev? Skiciraj valjast zatič (s posneto, z ravno, z lečasto končino ali kaljeni in brušen zatič), povej za kakšne namene se uporablja in kako mora biti izdelana izvrtina zanj? Skiciraj prožni zatič, povej za kakšne namene se uporablja, kaj je njegova posebnost in kako mora biti izdelana izvrtina zanj? Skiciraj konični zatič, povej za kakšne namene se uporablja, kako mora biti izdelana izvrtina zanj in kako različne variante koničnih zatičev razstavljamo ? Skiciraj zasekan zatič, povej za kakšne namene se uporablja, kaj je njegova posebnost in kako mora biti izdelana izvrtina zanj? Opiši kako zatiče trdnostno kontrolirano? Avtor: M. Praprotnik; Izdelano: novembra 2003; Zatiči
