Mato Lučić, profesor Prezentacija uz udžbenik M. Lučić: Elementi strojeva i konstruiranje COPYRIGHT©Mato Lučić,

Mato Lučić, profesor Prezentacija uz udžbenik M. Lučić: Elementi strojeva i konstruiranje COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 1

PREZENTACIJA UZ UDŽBENIK OBJAŠNJENJE - PREDGOVOR Cijenjeni učenici i profesori. Ova prezentacija je rađena

PREZENTACIJA UZ UDŽBENIK OBJAŠNJENJE - PREDGOVOR Cijenjeni učenici i profesori. Ova prezentacija je rađena usporedno s pisanjem udžbenika Elementi strojeva i konstruiranje i namijenjena je lakšem i boljem razumijevanju nastavnih sadržaja iz udžbenika. Prezentacija sadrži mnogo materijala koji nadopunjavaju udžbenik, a posebice bi trebala doprinijeti načelu zornosti nastave ovoga predmeta, što nije uvijek lako postići. Moj savjet je da učenici, prije i nakon obrade odgovarajućih nastavnih cjelina, pogledaju slajdove prezentacije koji se odnose na konkretne sadržaje. Time će se upoznati s onim strojnim elementima koji će se obrađivati. Nastavnik će na satu, usporedno sa svojim izlaganjem, ponovno preko računala i LCD projektora, prikazati i objasniti sadržaje odgovarajućeg slajda koji se odnosi na određenu temu. Sadržaj prezentacije potpuno se podudara sa sadržajem udžbenika. Upozorenje: Ova prezentacija je zaštićena. Zabranjeno je svako kopiranje i upotreba materijala iz ove prezentacije bez izričitog dopuštenja autora! COPYRIGHT© Mato Lučić COPYRIGHT©Mato Lučić, prof. Autor: Mato Lučić, prof. www. naklada-lucic. hr 2

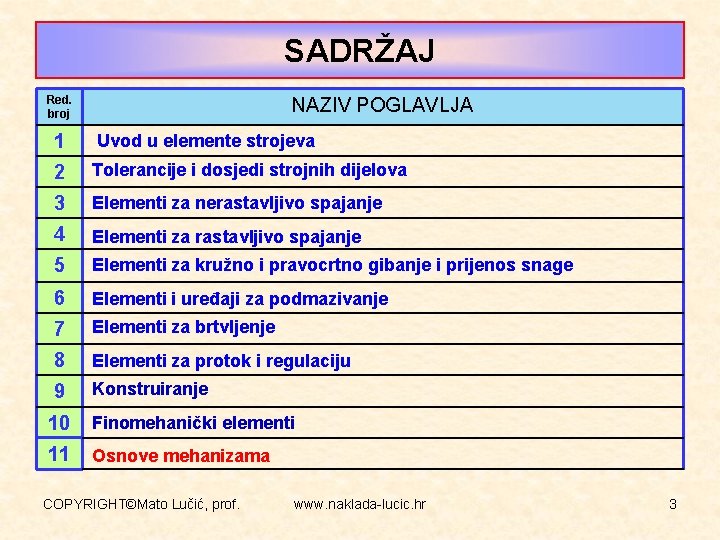

SADRŽAJ Red. broj 1 NAZIV POGLAVLJA Uvod u elemente strojeva 2 Tolerancije i dosjedi

SADRŽAJ Red. broj 1 NAZIV POGLAVLJA Uvod u elemente strojeva 2 Tolerancije i dosjedi strojnih dijelova 3 Elementi za nerastavljivo spajanje 4 Elementi za rastavljivo spajanje 5 Elementi za kružno i pravocrtno gibanje i prijenos snage 6 Elementi i uređaji za podmazivanje 7 Elementi za brtvljenje 8 Elementi za protok i regulaciju 9 Konstruiranje 10 Finomehanički elementi 11 Osnove mehanizama COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 3

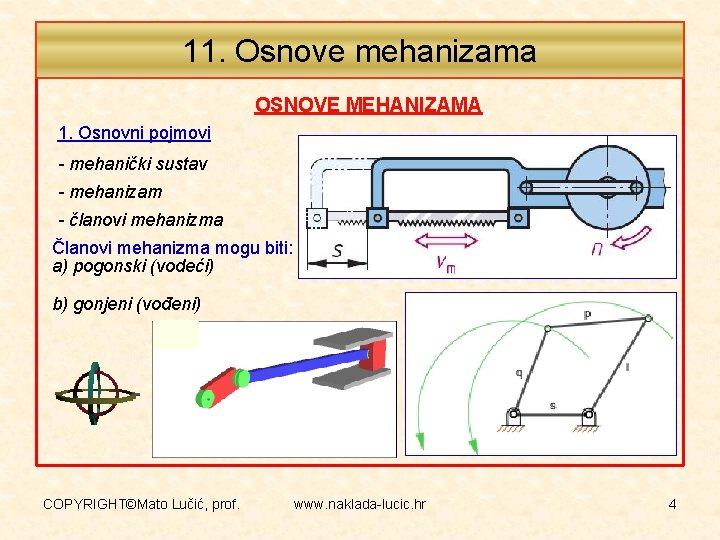

11. Osnove mehanizama OSNOVE MEHANIZAMA 1. Osnovni pojmovi - mehanički sustav - mehanizam -

11. Osnove mehanizama OSNOVE MEHANIZAMA 1. Osnovni pojmovi - mehanički sustav - mehanizam - članovi mehanizma Članovi mehanizma mogu biti: a) pogonski (vodeći) b) gonjeni (vođeni) COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 4

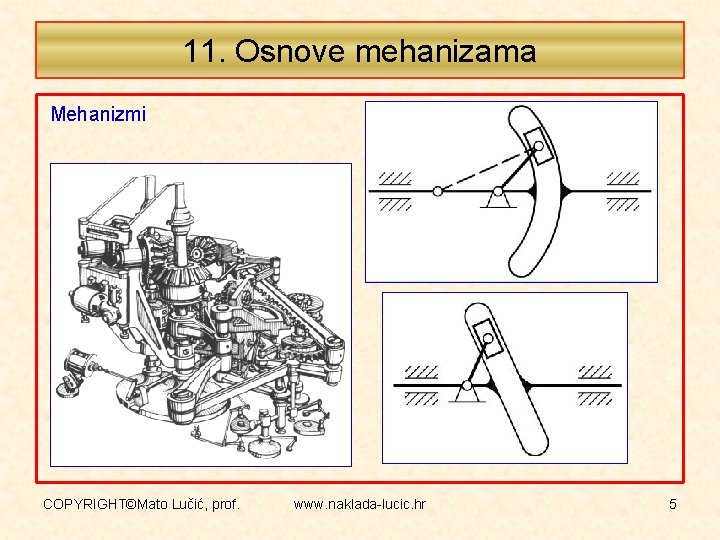

11. Osnove mehanizama Mehanizmi COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 5

11. Osnove mehanizama Mehanizmi COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 5

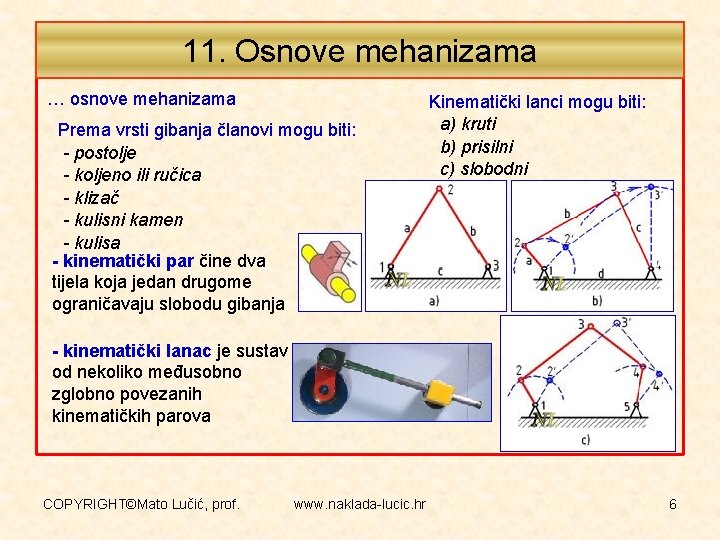

11. Osnove mehanizama … osnove mehanizama Prema vrsti gibanja članovi mogu biti: - postolje

11. Osnove mehanizama … osnove mehanizama Prema vrsti gibanja članovi mogu biti: - postolje - koljeno ili ručica - klizač - kulisni kamen - kulisa - kinematički par čine dva tijela koja jedan drugome ograničavaju slobodu gibanja Kinematički lanci mogu biti: a) kruti b) prisilni c) slobodni - kinematički lanac je sustav od nekoliko međusobno zglobno povezanih kinematičkih parova COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 6

11. Osnove mehanizama … osnove mehanizama 2. Četverozglobni polužni mehanizam - pretvara rotacijsko gibanje

11. Osnove mehanizama … osnove mehanizama 2. Četverozglobni polužni mehanizam - pretvara rotacijsko gibanje ručice u rotacijsko ili oscilatorno gibanje njihalice a) prva prilagodba COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 7

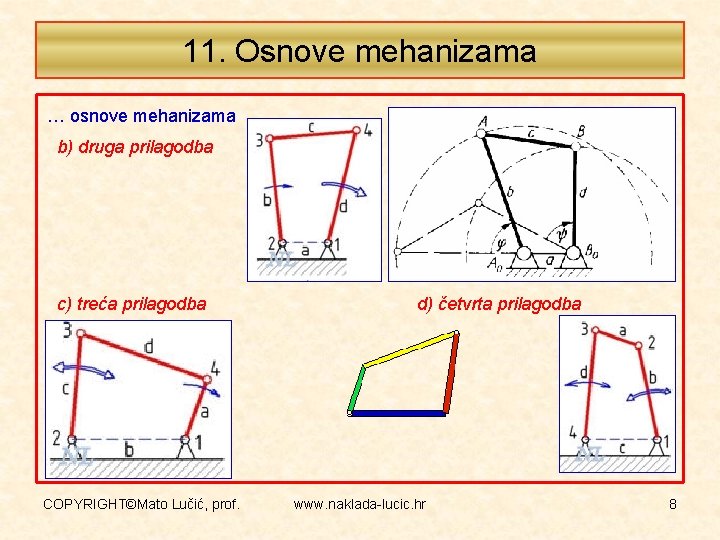

11. Osnove mehanizama … osnove mehanizama b) druga prilagodba c) treća prilagodba COPYRIGHT©Mato Lučić,

11. Osnove mehanizama … osnove mehanizama b) druga prilagodba c) treća prilagodba COPYRIGHT©Mato Lučić, prof. d) četvrta prilagodba www. naklada-lucic. hr 8

11. Osnove mehanizama 3. Osnove kinematike mehanizama Put ručice: Brzina točke A i B:

11. Osnove mehanizama 3. Osnove kinematike mehanizama Put ručice: Brzina točke A i B: Ubrzanje točke A: COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 9

11. Osnove mehanizama Transformacija polužnih mehanizama COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 10

11. Osnove mehanizama Transformacija polužnih mehanizama COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 10

11. Osnove mehanizama Primjena polužnih mehanizama COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 11

11. Osnove mehanizama Primjena polužnih mehanizama COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 11

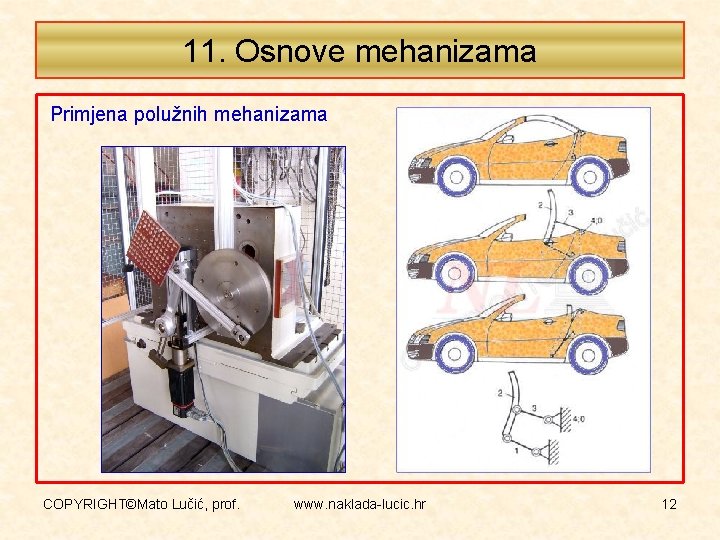

11. Osnove mehanizama Primjena polužnih mehanizama COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 12

11. Osnove mehanizama Primjena polužnih mehanizama COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 12

11. Osnove mehanizama Red. broj Pitanja za ponavljanje 1 Što je mehanički sustav? 2

11. Osnove mehanizama Red. broj Pitanja za ponavljanje 1 Što je mehanički sustav? 2 Što je mehanizam? 3 Što su članovi mehanizma? 4 Kako se dijele članovi mehanizma prema načinu gibanja? 5 Što je kinematički par? 6 Što je kinematički lanac? 7 Kakvi mogu biti kinematički lanci? 8 Kakvo gibanje pretvara četverozglobni polužni mehanizam? 9 Na koji se način dobiju i koliko imamo prilagodba četverozglobnog polužnog mehanizma? 10 Gdje se primjenjuje koljenasto-klipni (stapni) mehanizam? COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 13

Mato Lučić, profesor … ne nastavlja se: KRAJ! COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr

Mato Lučić, profesor … ne nastavlja se: KRAJ! COPYRIGHT©Mato Lučić, prof. www. naklada-lucic. hr 14
