HISTORICKÉ KROVOVÉ KONSTRUKCE

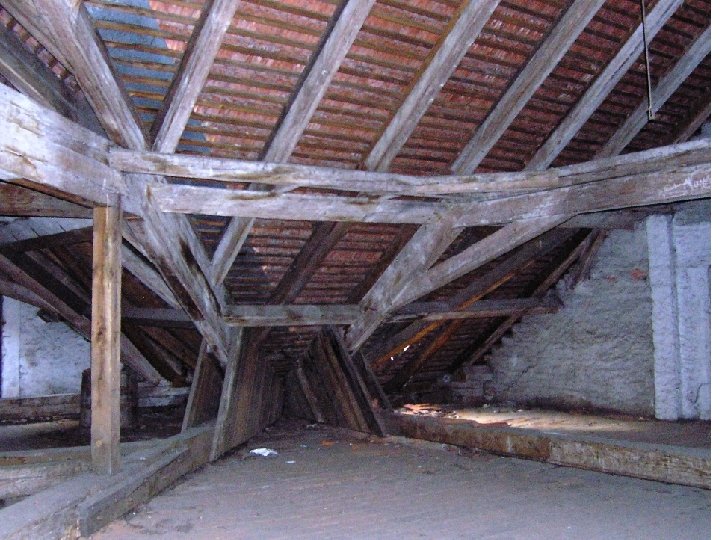

HAMBÁLKOVÝ BAROKNÍ KROV Hambalkové krovy mají různé varianty řešení – jalové a plné vazby – vazný trám

práh pojmenujte

námětek Popište způsob kotvení osazení námětku a účel

námětek

Popište prvky Zavětrování pojmenujte

Zavětrování

Zavětrování

HAMBÁLKOVÝ KROV S KRÁTČATY

? Krátče a výměna

Krátče a výměna

Krátče a výměna

RÁNKŮV KROV V roce 1831 byl pražskému tesaři M. Ránkovi patentován krov u kterého byly krokve čepovány do prahů, (krátčata a výměny byly vypuštěny) které byly zapuštěny do prahů. Hambalky byly vypuštěny a nahrazeny šikmými sloupky a rozpěrami. Nevýhodou bylo značné namáhání prahů

ÚLOHA • Nakreslete schematicky půdorys krovu sedlové střechy s krátčaty? • U následujících krovů popište jednotlivé prvky? • K čemu slouží námětky?

Popište jednotlivé prvky
