SISTEM PENYIARAN SEDERHANA STUDIO MCR Rumah SISTEM PENYIARAN

SISTEM PENYIARAN SEDERHANA STUDIO MCR Rumah

SISTEM PENYIARAN Studio Floor Video Control Audio Control Central Equipment Room TRANSMITION Master Control Room

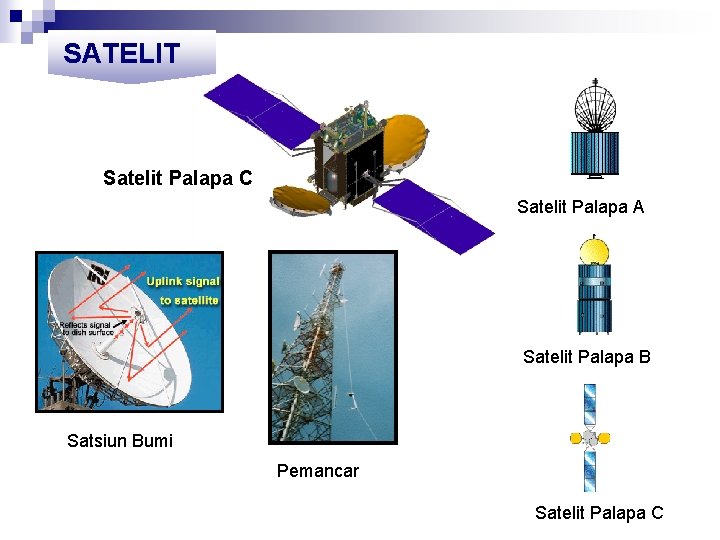

SATELIT Satelit Palapa C Satelit Palapa A Satelit Palapa B Satsiun Bumi Pemancar Satelit Palapa C

SISTEM PENYIARAN TELEVISI

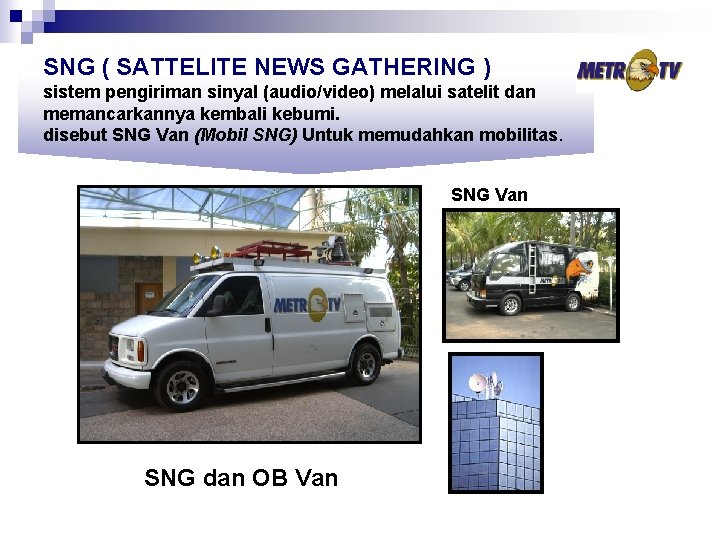

SNG ( SATTELITE NEWS GATHERING ) sistem pengiriman sinyal (audio/video) melalui satelit dan memancarkannya kembali kebumi. disebut SNG Van (Mobil SNG) Untuk memudahkan mobilitas. SNG Van SNG dan OB Van

BLOCK DIAGRAM STUDIO PRODUCTION TO TRANSMITER VDA CG ADA

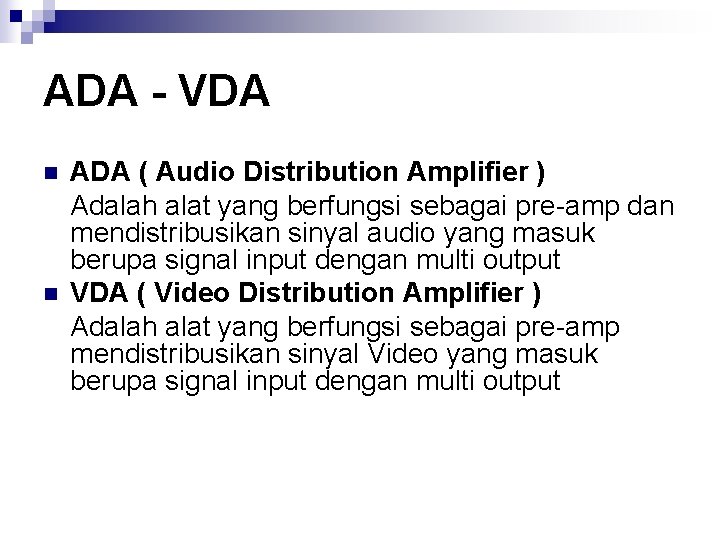

ADA - VDA n n ADA ( Audio Distribution Amplifier ) Adalah alat yang berfungsi sebagai pre-amp dan mendistribusikan sinyal audio yang masuk berupa signal input dengan multi output VDA ( Video Distribution Amplifier ) Adalah alat yang berfungsi sebagai pre-amp mendistribusikan sinyal Video yang masuk berupa signal input dengan multi output

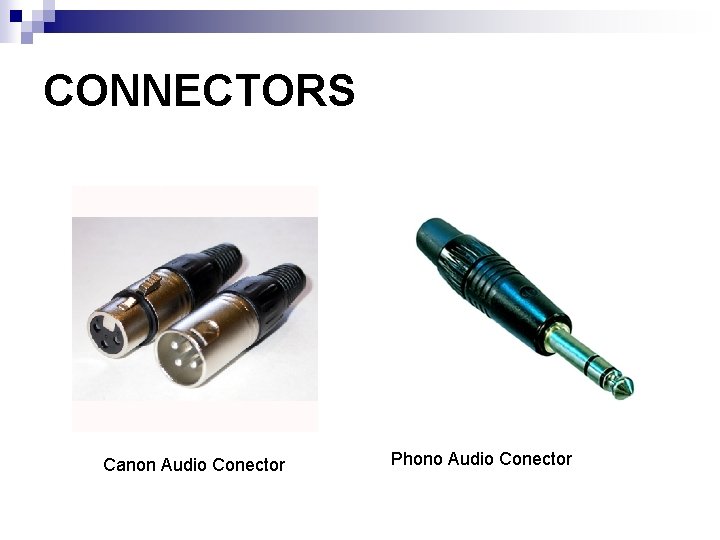

CONNECTORS Canon Audio Conector Phono Audio Conector

DIRECT BOX AUDIO Direct Box Audio atau lebih dikenal dengan “DI Box” alat yang berfungsi sebagai penguat signal audio biasanya digunakan untuk alat musik gitar atau biola Bentuknya yang kecil memudahkan untuk dibawa gerak

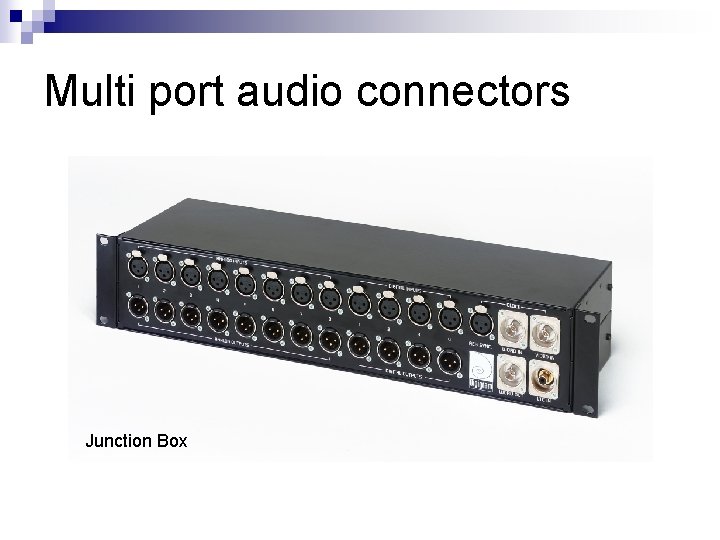

Multi port audio connectors Junction Box

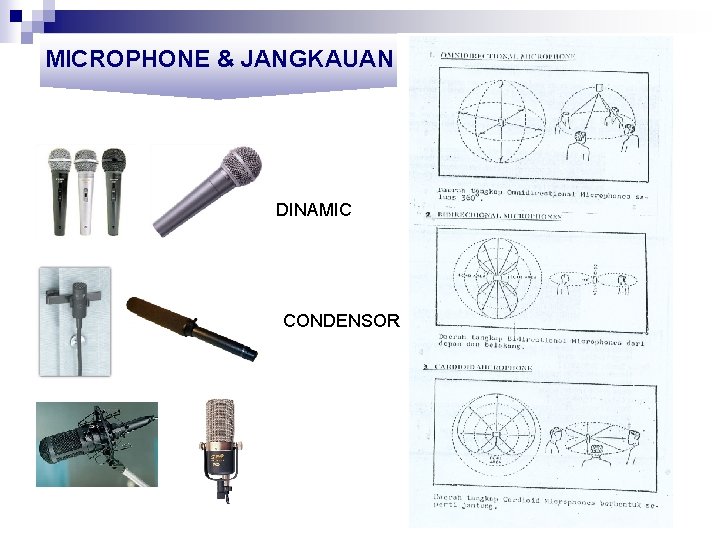

MICROPHONE & JANGKAUAN DINAMIC CONDENSOR

AUDIO CONTROL ROOM Mixer Analog Audio Control Room dg Mixer Digital

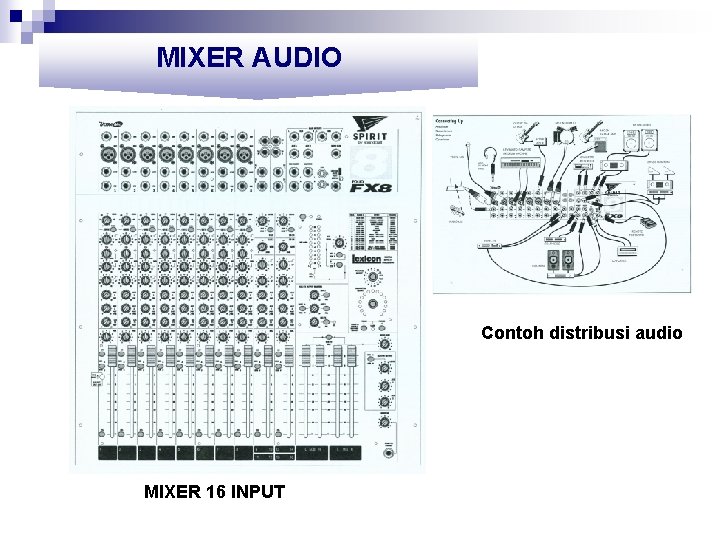

MIXER AUDIO Contoh distribusi audio MIXER 16 INPUT

ALAT UKUR AUDIO LED Meter Display VU Meter Display

AUDIO SISTEM OVERVIEW

VTR ( Video Tape Recorder) VTR adalah peralatan yg digunakan untuk merekam (Record) dan memutar (playback) gambar dan suara untuk keperluan siaran. MACAM-MACAM VTR : 1. 2. 3. 4. Betacam DVC Pro Mini DV / DV Cam VHS / S-VHS

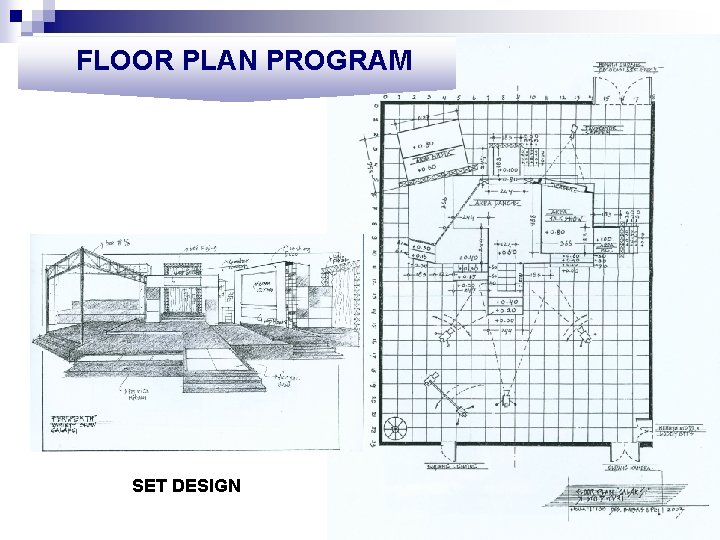

FLOOR PLAN PROGRAM SET DESIGN

HASIL PROGRAM Program Televisi dengan Tatampu lampu artistik

Perbanyaklah berkarya Jangan pernah bosan untuk belajar Selalu ber- Inovasi Fokus dan Konsisten
