Simulasi Cerapan Matahari Menggunakan Teodolit Simulasi LangkahLangkah Cerapan
- Slides: 17
Simulasi Cerapan Matahari Menggunakan Teodolit Simulasi Langkah-Langkah Cerapan Matahari Jarak > 30 meter Stesen Cerapan Stesen Rujukan (RO) 1
Simulasi Cerapan Matahari Menggunakan Teodolit Borang Cerapan 2
Simulasi Cerapan Matahari Menggunakan Teodolit Garisan Silang Pugak (Vertical Crosshair) Garisan Silang Ufuk (Horizontal Crosshair) Matahari Pandangan cerapan ke matahari melalui teodolit Penapis suria (solar filter) MESTI dipasang pada teleskop teodolit sebelum mencerap matahari 3

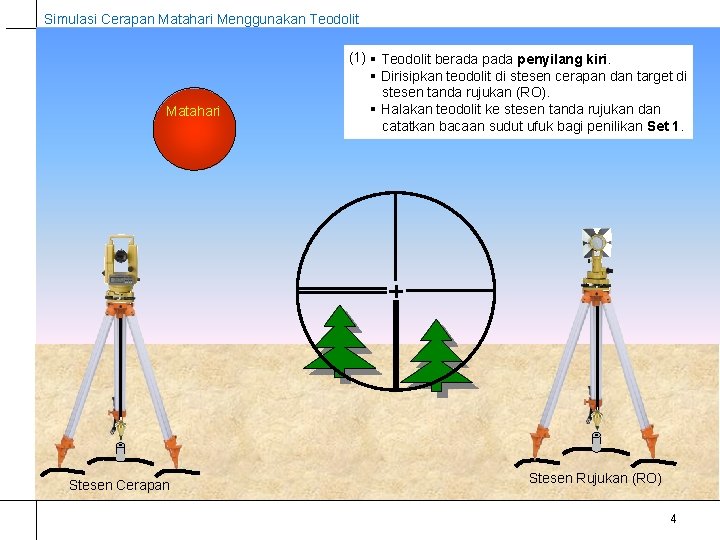

Simulasi Cerapan Matahari Menggunakan Teodolit Matahari Stesen Cerapan (1) § Teodolit berada penyilang kiri. § Dirisipkan teodolit di stesen cerapan dan target di stesen tanda rujukan (RO). § Halakan teodolit ke stesen tanda rujukan dan catatkan bacaan sudut ufuk bagi penilikan Set 1. Stesen Rujukan (RO) 4
Simulasi Cerapan Matahari Menggunakan Teodolit (2) § Pasangkan SOLAR FILTER pada teleskop teodolit. § Halakan teodolit ke matahari. § Tepatkan garisan silang pugak ke sisi kanan matahari dengan garisan silang ufuk membahagi dua matahari. § Catatkan masa, bacaan sudut ufuk, pugak dan Matahari gelembung pelit. Stesen Cerapan Stesen Rujukan (RO) 5

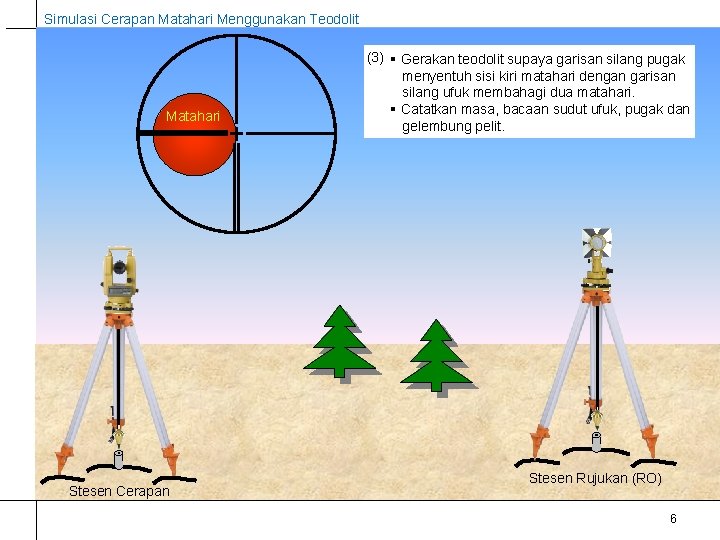

Simulasi Cerapan Matahari Menggunakan Teodolit Matahari Stesen Cerapan (3) § Gerakan teodolit supaya garisan silang pugak menyentuh sisi kiri matahari dengan garisan silang ufuk membahagi dua matahari. § Catatkan masa, bacaan sudut ufuk, pugak dan gelembung pelit. Stesen Rujukan (RO) 6
Simulasi Cerapan Matahari Menggunakan Teodolit Matahari Stesen Cerapan (4) § Putarkan teodolit (transit teodolit) ke kedudukan penyilang kanan. § Gerakan teodolit supaya garisan silang pugak menyentuh sisi kiri matahari dengan garisan silang ufuk membahagi dua matahari. § Catatkan masa, bacaan sudut ufuk, pugak dan gelembung pelit. Stesen Rujukan (RO) 7
Simulasi Cerapan Matahari Menggunakan Teodolit Matahari Stesen Cerapan (5) § Gerakan teodolit supaya garisan silang pugak menyentuh sisi kanan matahari dengan garisan silang ufuk membahagi dua matahari. § Catatkan masa, bacaan sudut ufuk, pugak dan gelembung pelit. Stesen Rujukan (RO) 8
Simulasi Cerapan Matahari Menggunakan Teodolit Matahari Stesen Cerapan (6) § Halakan semula teodolit ke stesen tanda rujukan dan buka solar filter untuk membaca serta catat bacaan sudut ufuk. § Kini penilikan matahari bagi Set 1 telah selesai. § Ulangi langkah-langkah (1) hingga (6) di atas bagi penilikan Set 2 dan Set 3. Stesen Rujukan (RO) 9
Simulasi Cerapan Matahari Menggunakan Teodolit Hitungan Stesen Cerapan Stesen Rujukan (RO) 10
Simulasi Cerapan Matahari Menggunakan Teodolit Lengkapkan maklumat tajuk borang Data cerapan matahari 11
Simulasi Cerapan Matahari Menggunakan Teodolit Hitung purata waktu UT, purata ufuk, purata TR, purata altitud, biasa & bedalihat dan altitud dilaras Dapatkan koordinat stesen cerapan dan hitung tirusan 12
Simulasi Cerapan Matahari Menggunakan Teodolit Stesen S 30440. 000 m B 9723. 077 m 36. 923 m 40 m 13
Simulasi Cerapan Matahari Menggunakan Teodolit Hitung sudutistiwa, azimut matahari, tanda rujuk, aras dan bearing grid tanda rujuk 14
Simulasi Cerapan Matahari Menggunakan Teodolit Hitungan sudutistiwa matahari pada purata waktu (UT) penilikan Hitung nilai x, dimana x=d/32 Set Bulan Hari Jam (UT) Minit Saat 1 2 4 4 9 9 18 24 30 30 d (jumlah daripada hari di dalam bulan tersebut dicampur perpuluhan hari itu dalam Waktu Universal, UT) 4+(9/24)+(18/1440)+(30/86400) = 4. 387847222 4+(9/24)+(24/1440)+(30/86400) = 4. 392013889 x= d/32 0. 137120225 0. 137250434 Pekali polinomial matahari bagi bulan April tahun 2011 a 0 a 1 a 2 a 3 a 4 +3. 9346 +12. 4244 -0. 6404 -0. 5260 +0. 0166 Sudutistiwa = a 0 + a 1 x + a 2 x 2 + a 3 x 3 + a 4 x 4 Set a 0 a 1 x a 2 x 2 a 3 x 3 a 4 x 4 Sudutistiwa (perpuluhan darjah) Sudutistiwa (d. mmss) 1 +3. 9346 +1. 703636523 -0. 012040773 -0. 001356096 0. 000005868324985 +5. 624845524 +5. 3729 2 +3. 9346 +1705254292 -0. 012063651 -0. 001359962 0. 000005890646939 +5. 626436569 +5. 3735 15

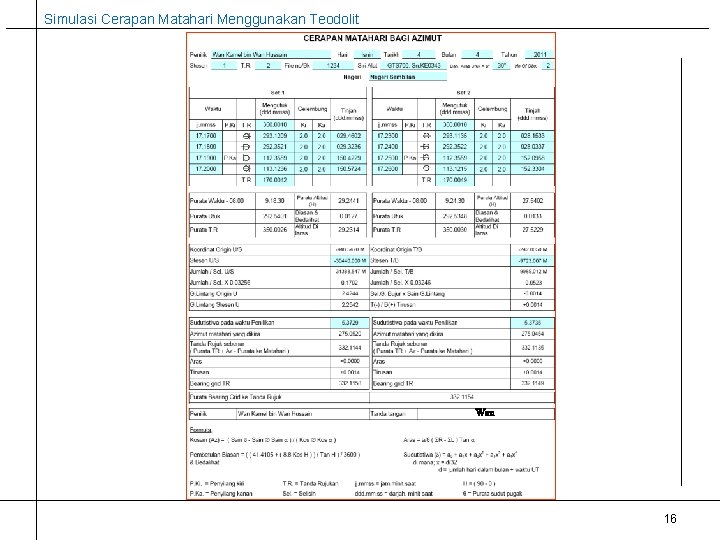

Simulasi Cerapan Matahari Menggunakan Teodolit Wan 16
Simulasi Cerapan Matahari Menggunakan Teodolit Simulasi Langkah-Langkah Cerapan Matahari Sekian, Terima Kasih Stesen Rujukan Stesen Cerapan RO 17
