FOTOMETRI BINTANG I Sistem Magnitudo Indeks Warna Sistem

FOTOMETRI BINTANG I: Sistem Magnitudo & Indeks Warna Sistem magnitudo • Persamaan indeks warna • Kompetensi Dasar: Memahami sistem fotometri bintang Judhistira Aria Utama, M. Si. Lab. Bumi & Antariksa Jur. Pendidikan Fisika FPMIPA UPI

Terang Bintang Ø Terang suatu bintang dalam astronomi dinyatakan dalam satuan magnitudo. Ø Hipparchus (abad ke-2 SM) membagi terang bintang dalam 6 (enam) kelompok berdasarkan penampakannya dengan mata telanjang: Ü Bintang paling terang tergolong magnitudo kesatu Ü Bintang yang lebih lemah tergolong magnitudo kedua Ü Dan seterusnya hingga bintang paling lemah yang masih bisa dilihat dengan mata termasuk magnitudo ke-6 2

G Makin terang sebuah bintang, makin kecil magnitudonya magnitudo 1 2 3 4 5 6 Latihan Dalam tabel bawah ini terdapat data magnitudo dari lima buah bintang. Tentukanlah bintang nomor berapa saja yang bisa diamati di langit malam dengan mata telanjang? Tentukan juga bintang mana yang paling terang dan bintang mana yang paling lemah, jelaskanlah! No. Magnitudo 1 6, 5 2 5, 2 3 7, 3 4 -2, 5 5 2, 7 3

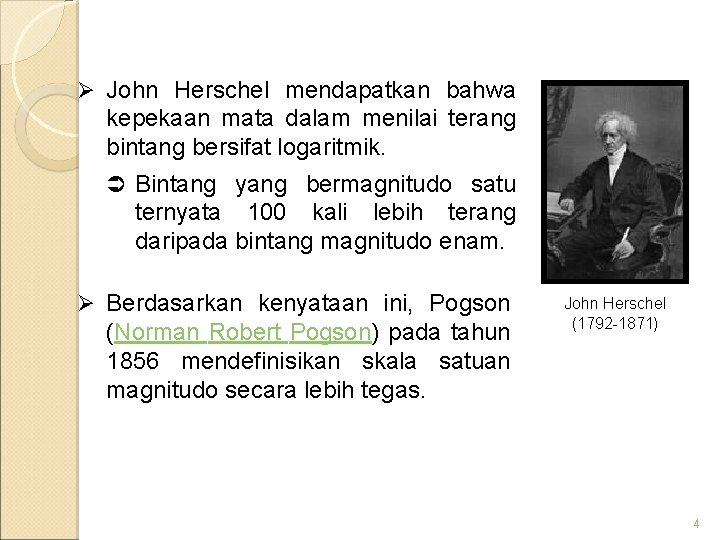

Ø John Herschel mendapatkan bahwa kepekaan mata dalam menilai terang bintang bersifat logaritmik. Ü Bintang yang bermagnitudo satu ternyata 100 kali lebih terang daripada bintang magnitudo enam. Ø Berdasarkan kenyataan ini, Pogson (Norman Robert Pogson) pada tahun 1856 mendefinisikan skala satuan magnitudo secara lebih tegas. John Herschel (1792 -1871) 4

Ü Tinjau dua bintang: m 1 = magnitudo bintang ke-1 m 2 = magnitudo bintang ke-2 E 1 = fluks bintang ke-1 E 2 = fluks bintang ke-2 Skala Pogson didefinisikan sebagai: m 1 – m 2 = - 2, 5 log (E 1/E 2) atau E 1/E 2 = 2, 512 -(m 1 - m 2) . . (4 -1). . (4 -2) 5

Dengan skala Pogson ini dapat ditunjukkan bahwa bintang bermagnitudo 1 adalah 100 kali lebih terang daripada bintang bermagnitudo 6. Jika m 1 = 1 dan m 2 = 6, maka dari pers. (4 -2), E 1/E 2 = 2, 512 -(m 1 - m 2) Jadi: E 1 = 100 E 2 = 2, 512 100 -(1 - 6) 5 = 2, 512 = Secara umum rumus Pogson dapat dituliskan : m = -2, 5 log E + tetapan . . (4 -3) merupakan besaran lain untuk menyatakan fluks bintang yang diterima di Bumi per cm 2 s-1 6

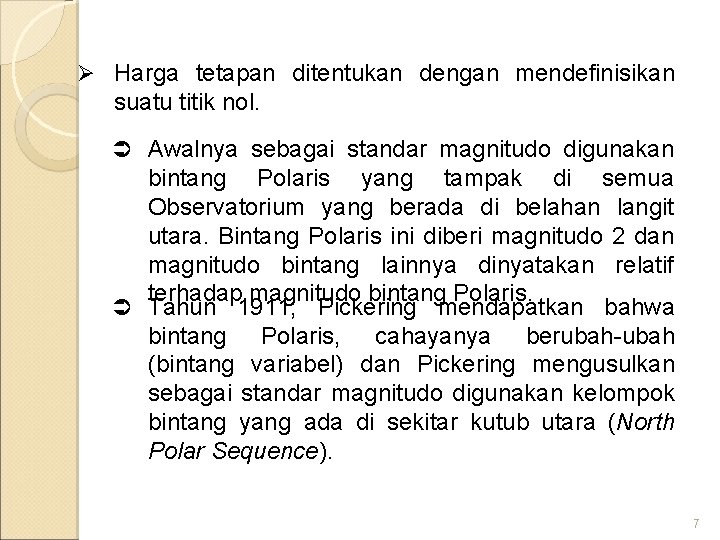

Ø Harga tetapan ditentukan dengan mendefinisikan suatu titik nol. Ü Awalnya sebagai standar magnitudo digunakan bintang Polaris yang tampak di semua Observatorium yang berada di belahan langit utara. Bintang Polaris ini diberi magnitudo 2 dan magnitudo bintang lainnya dinyatakan relatif terhadap magnitudo bintang Polaris. Ü Tahun 1911, Pickering mendapatkan bahwa bintang Polaris, cahayanya berubah-ubah (bintang variabel) dan Pickering mengusulkan sebagai standar magnitudo digunakan kelompok bintang yang ada di sekitar kutub utara (North Polar Sequence). 7

Ü Cara terbaik untuk mengukur magnitudo adalah dengan menggunakan bintang standar yang berada di sekitar bintang yang diamati karena perbedaan keadaan atmosfer Bumi tidak terlalu berpengaruh dalam pengukuran. Ü Pada saat ini telah banyak bintang standar yang bisa digunakan untuk menentukan magnitudo sebuah bintang, baik yang berada di langit belahan utara, maupun di belahan langit selatan. 8

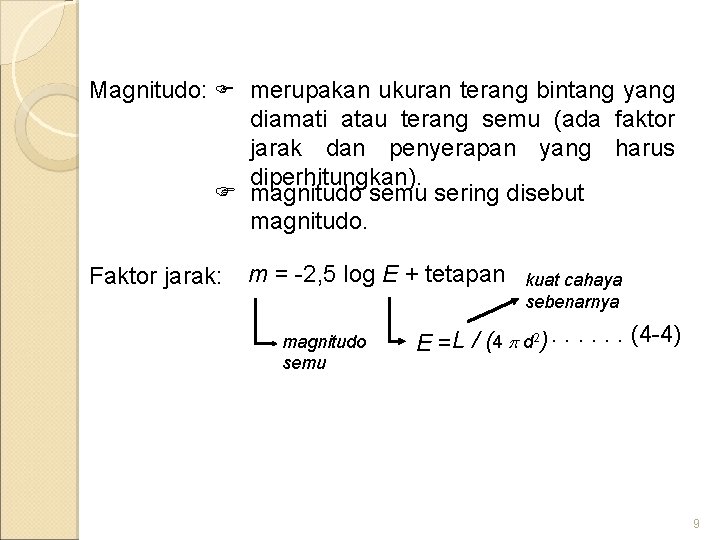

Magnitudo: F merupakan ukuran terang bintang yang diamati atau terang semu (ada faktor jarak dan penyerapan yang harus diperhitungkan). F magnitudo semu sering disebut magnitudo. Faktor jarak: m = -2, 5 log E + tetapan magnitudo semu kuat cahaya sebenarnya E =L / (4 d 2). . . (4 -4) 9

Dalam tabel di bawah diperlihatkan magnitudo semu beberapa benda langit. Nama Polaris Regulus Pollux Magnitudo Nama 2, 00 Vega 1, 50 Sirius 1, 16 Venus Aldebaran 1, 00 Betelgeuse 0, 80 Procyon 0, 50 Jupiter Bulan Purnama Matahari Magnitudo 0, 00 -146 -4, 0 -2, 50 -12, 60 -26, 70 10

Untuk menyatakan luminositas atau kuat cahaya sebenarnya sebuah bintang, didefinisikan besaran magnitudo mutlak: F magnitudo bintang yang diandaikan diamati dari jarak 10 pc. Ü Skala Pogson untuk magnitudo mutlak ini adalah: M = -2, 5 log E’ + tetapan magnitudo mutlak Jadi M = -2, 5 log L E’ = 4 102 . . . (4 -5). . . (4 -6) L. . . (4 -7) + tetapan 4 102 11

Dari pers. (4 -3) : m = -2, 5 log E + tetapan Dari pers. (4 -7) : M = -2, 5 log E’ + tetapan m – M = -2, 5 log E/E’ m – M = -5 + 5 log d modulus jarak . . . . (4 -8). . . . (4 d 9) dalam pc Latihan Magnitudo mutlak sebuah bintang adalah M = 5 dan magnitudo semunya adalah m = 10. Jika absorpsi oleh materi antar bintang diabaikan, berapakah jarak bintang tersebut? 12

Dari rumus Pogson dapat ditentukan perbedaan magnitudo mutlak dua bintang yang luminositasnya masing-masing L 1 dan L 2, yaitu, L M = -2, 5 log + tetapan 2 Dari rumus pers (4 -7) : 4 10 L 1 Untuk bintang ke-1 : M 1 = -2, 5 log + tetapan 2 4 10 L 2 Untuk bintang ke-2 : M 2 = -2, 5 log + tetapan 2 4 10 M 1 - M 2 = -2, 5 log L 1 L 2 . . . (4 -10) 13

Soal-soal Latihan 1. Andaikan sebuah bintang yang mirip dengan Matahari (temperatur dan luminositasnya sama) berjarak 100 juta kali lebih jauh dari jarak Bumi. Matahari. Berapa kali lebih terang atau lebih lemahkah bintang tersebut daripada Matahari? Berapakah magnitudo semu bintang tersebut? Apakah bintang ini bisa tampak dengan mata telanjang atau tidak? Jelaskan! 2. Bintang A mempunyai magnitudo semu 3, 26, dan bintang B 13, 26. Bintang manakah yang terlihat lebih terang? Bagaimanakah perbandingan energi yang diterima pengamat dari kedua bintang tersebut? 14

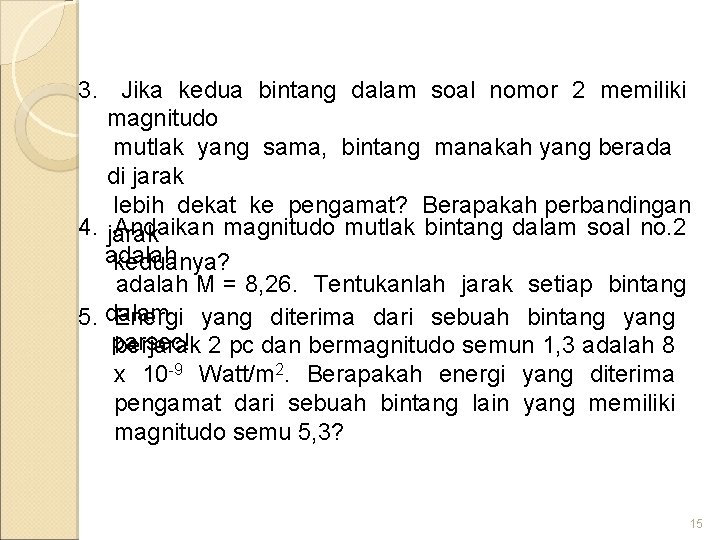

3. Jika kedua bintang dalam soal nomor 2 memiliki magnitudo mutlak yang sama, bintang manakah yang berada di jarak lebih dekat ke pengamat? Berapakah perbandingan 4. jarak Andaikan magnitudo mutlak bintang dalam soal no. 2 adalah keduanya? adalah M = 8, 26. Tentukanlah jarak setiap bintang 5. dalam Energi yang diterima dari sebuah bintang yang parsec! berjarak 2 pc dan bermagnitudo semun 1, 3 adalah 8 x 10 -9 Watt/m 2. Berapakah energi yang diterima pengamat dari sebuah bintang lain yang memiliki magnitudo semu 5, 3? 15

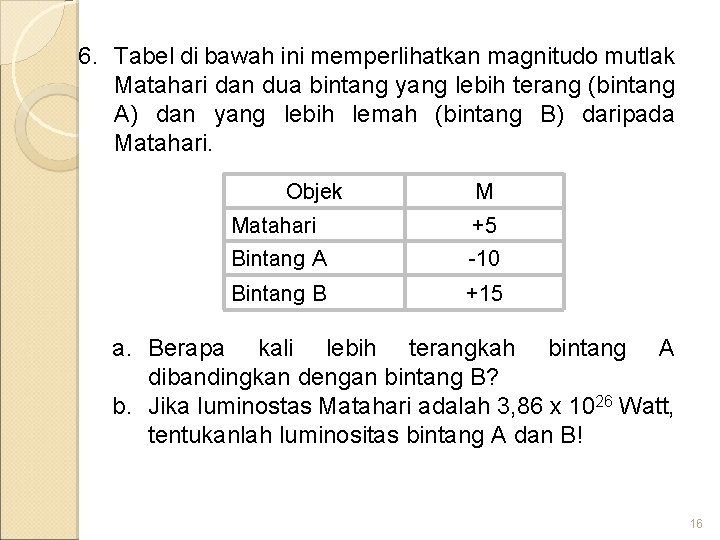

6. Tabel di bawah ini memperlihatkan magnitudo mutlak Matahari dan dua bintang yang lebih terang (bintang A) dan yang lebih lemah (bintang B) daripada Matahari. Objek M Matahari +5 Bintang A -10 Bintang B +15 a. Berapa kali lebih terangkah bintang A dibandingkan dengan bintang B? b. Jika luminostas Matahari adalah 3, 86 x 1026 Watt, tentukanlah luminositas bintang A dan B! 16

Sistem Magnitudo Sebelum perkembangan fotografi, magnitudo bintang ditentukan dengan mata. Ø Kepekaan mata untuk daerah panjang gelombang yang berbeda tidak sama. Ø Mata peka untuk cahaya kuning hijau di daerah = 5500 Å, karena itu magnitudo yang diukur pada daerah ini disebut magnitudo visual atau mvis. 17

Dengan berkembangnya fotografi, magnitudo bintang selanjutnya ditentukan secara fotografi. Ø Pada awal fotografi, emulsi fotografi mempunyai kepekaan di daerah biru-ungu pada panjang gelombang sekitar 4500 Å. F Magnitudo yang diukur di daerah ini disebut magnitudo fotografi atau mfot. Sebagai contoh, dibandingan hasil pengukuran magnitudo visual dengan magnitudo fotografi untuk bintang Rigel ( Orionis) dan Betelgeuse ( Orionis) yang berada di rasi Orion. Rigel berwarna biru sedangkan Betelgeuse berwarna merah. 18

Perbandingan bintang Rigel dan Betelgeuse. Rigel (berwarna biru) Menurut Hukum Planck dan Wien, temperatur permukaan bintang Rigel lebih tinggi daripada Betelgeuse Memancarkan lebih banyak cahaya biru daripada cahaya kuning Betelgeuse (berwarna merah) Temperatur permukaannya lebih rendah daripada Rigel Memancarkan lebih banyak cahaya kuning daripada cahaya biru Diamati secara fotografi akan Ø Diamati secara visual akan tampak lebih terang daripada diamati secara visual (mvis fotografi (mvis kecil dan mfot besar dan mfot kecil). besar). 19

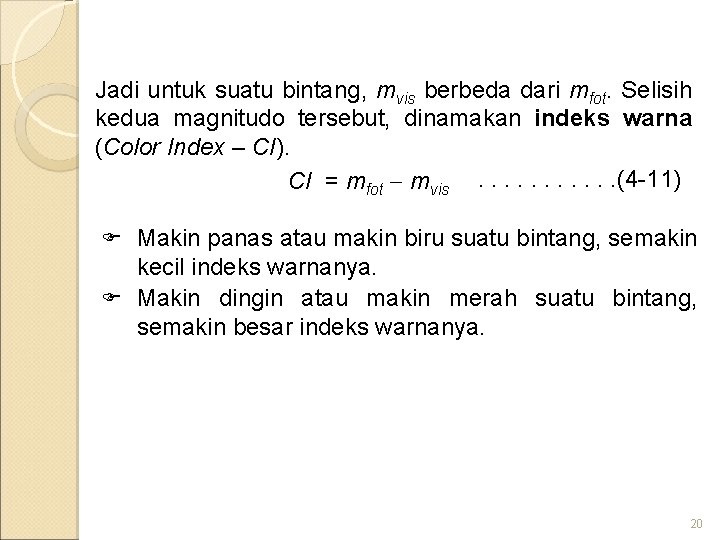

Jadi untuk suatu bintang, mvis berbeda dari mfot. Selisih kedua magnitudo tersebut, dinamakan indeks warna (Color Index – CI). CI = mfot mvis. . . (4 -11) F Makin panas atau makin biru suatu bintang, semakin kecil indeks warnanya. F Makin dingin atau makin merah suatu bintang, semakin besar indeks warnanya. 20

Distribusi Energi Bintang Rigel fot vis Intensitas mfot - mvis = indeks warna mfot = - 0, 03 mvis = 0, 14 CI = - 0, 17 mvis besar, mfot kecil. F CI kecil 21

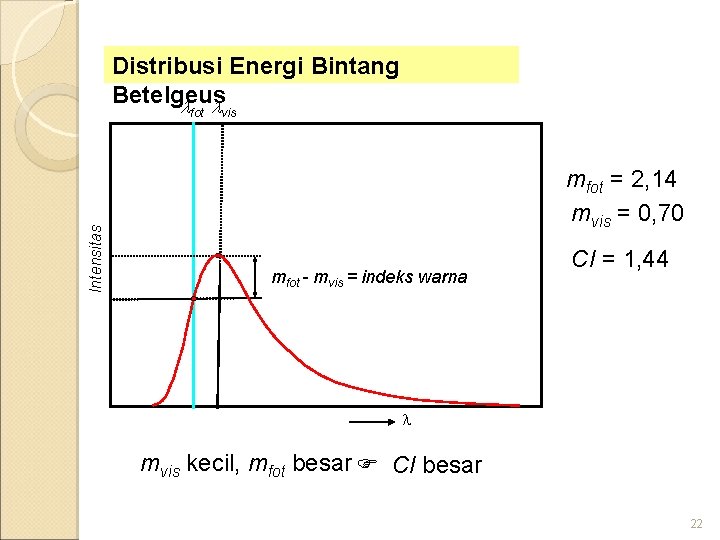

Distribusi Energi Bintang Betelgeus Intensitas fot vis mfot = 2, 14 mvis = 0, 70 mfot - mvis = indeks warna CI = 1, 44 mvis kecil, mfot besar F CI besar 22

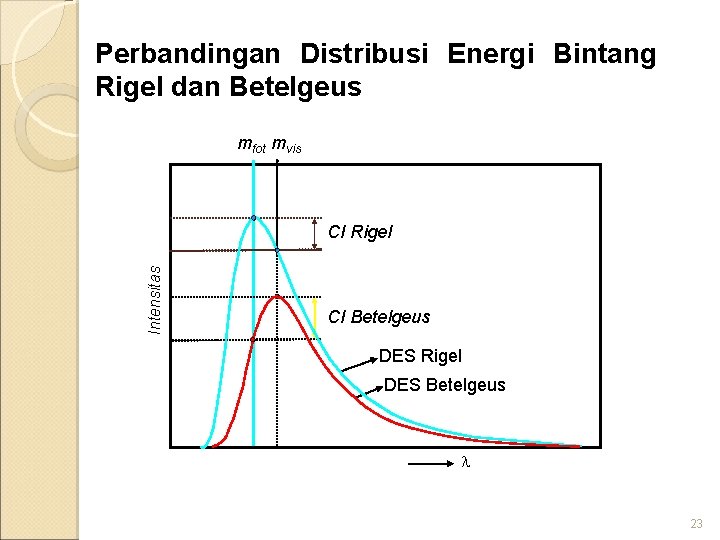

Perbandingan Distribusi Energi Bintang Rigel dan Betelgeus mfot mvis Intensitas CI Rigel CI Betelgeus DES Rigel DES Betelgeus 23

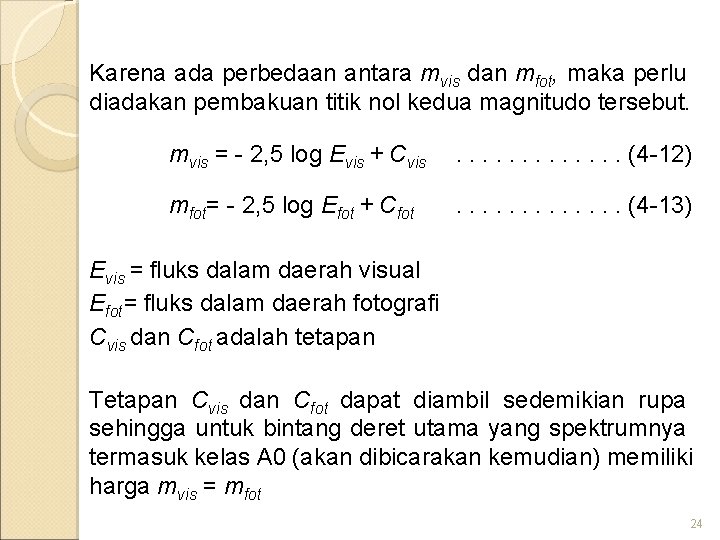

Karena ada perbedaan antara mvis dan mfot, maka perlu diadakan pembakuan titik nol kedua magnitudo tersebut. mvis = - 2, 5 log Evis + Cvis . . . (4 -12) mfot= - 2, 5 log Efot + Cfot . . . (4 -13) Evis = fluks dalam daerah visual Efot= fluks dalam daerah fotografi Cvis dan Cfot adalah tetapan Tetapan Cvis dan Cfot dapat diambil sedemikian rupa sehingga untuk bintang deret utama yang spektrumnya termasuk kelas A 0 (akan dibicarakan kemudian) memiliki harga mvis = mfot 24

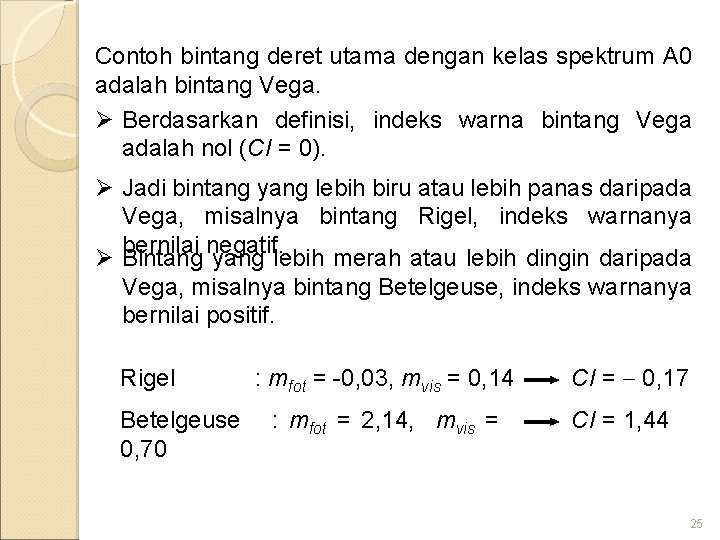

Contoh bintang deret utama dengan kelas spektrum A 0 adalah bintang Vega. Ø Berdasarkan definisi, indeks warna bintang Vega adalah nol (CI = 0). Ø Jadi bintang yang lebih biru atau lebih panas daripada Vega, misalnya bintang Rigel, indeks warnanya bernilai negatif. Ø Bintang yang lebih merah atau lebih dingin daripada Vega, misalnya bintang Betelgeuse, indeks warnanya bernilai positif. Rigel Betelgeuse 0, 70 : mfot = -0, 03, mvis = 0, 14 : mfot = 2, 14, mvis = CI = 0, 17 CI = 1, 44 25

Dengan berkembangnya fotografi, selanjutnya dapat dibuat pelat foto yang peka terhadap daerah panjang gelombang lainnya, seperti kuning, merah bahkan inframerah. Pada tahun 1951, H. L. Johnson dan W. W. Morgan mengajukan sistem magnitudo yang disebut sistem UBV, yaitu Ø U = magnitudo semu dalam daerah ultraviolet ( ef = 3500 Å) Ø B = magnitudo semu dalam daerah biru ( = 4350 Å) ef Ø V = magnitudo semu dalam daerah visual ( ef = 5550 Å) 26

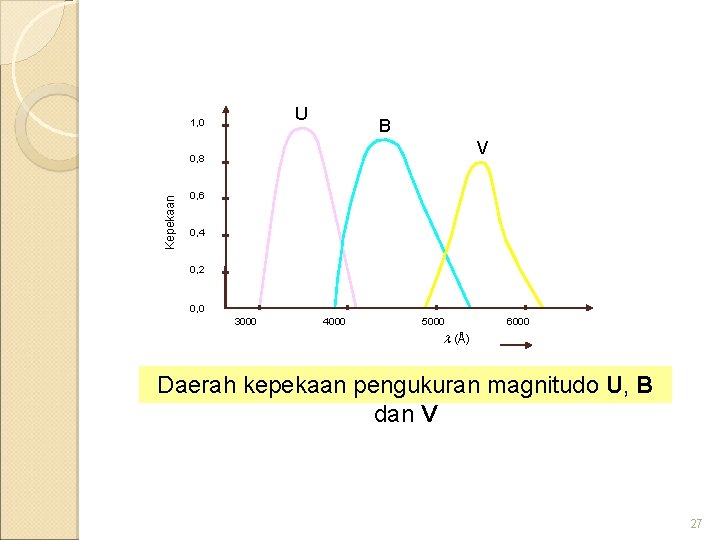

U 1, 0 B V Kepekaan 0, 8 0, 6 0, 4 0, 2 0, 0 3000 4000 5000 6000 (Å) Daerah kepekaan pengukuran magnitudo U, B dan V 27

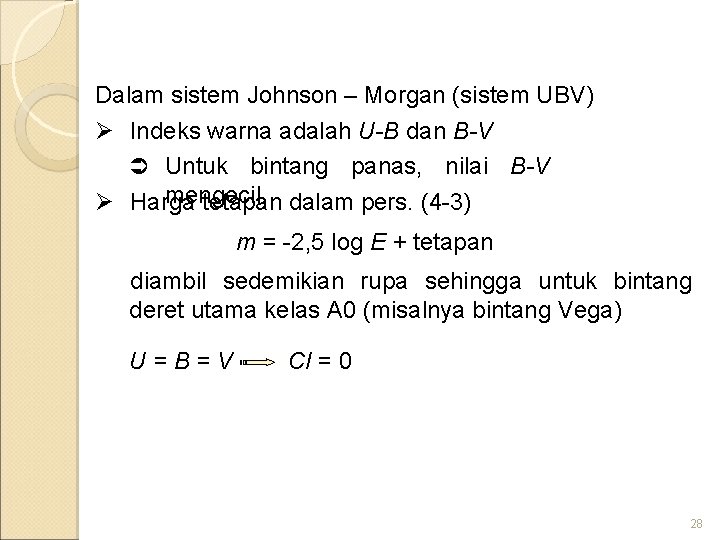

Dalam sistem Johnson – Morgan (sistem UBV) Ø Indeks warna adalah U-B dan B-V Ü Untuk bintang panas, nilai B-V mengecil. Ø Harga tetapan dalam pers. (4 -3) m = -2, 5 log E + tetapan diambil sedemikian rupa sehingga untuk bintang deret utama kelas A 0 (misalnya bintang Vega) U=B=V CI = 0 28

Latihan Tiga buah bintang diamati magnitudonya dalam visual (V) dan biru (B) seperti yang diperlihatkan dalam tabel di bawah. No. B V 1 8, 52 8, 82 2 7, 45 7, 25 3 7, 45 6, 35 a. Tentukan, bintang nomor berapakah yang paling terang? Berikan alasan! b. Bintang yang dipilih sebagai bintang paling terang itu, dalam kenyataannya apakah benar-benar merupakan bintang yang paling terang? Jelaskan! c. Tentukanlah bintang mana yang paling panas dan mana yang paling dingin! 29

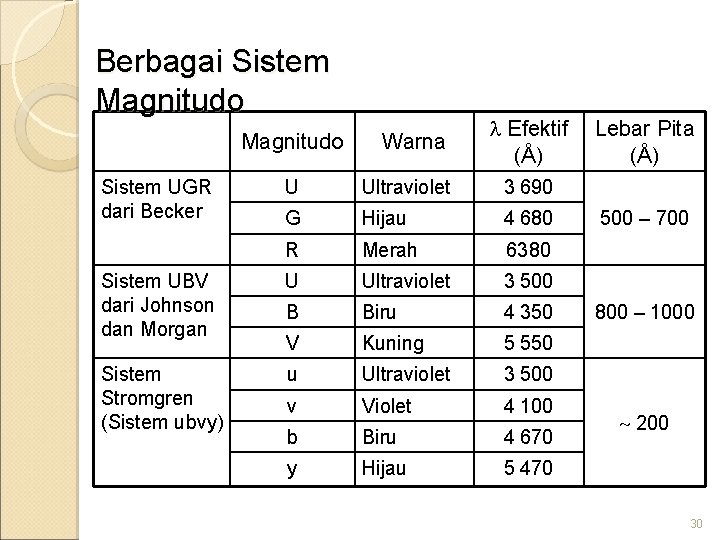

Berbagai Sistem Magnitudo Sistem UGR dari Becker Warna Efektif (Å) U Ultraviolet 3 690 G Hijau 4 680 R Merah 6380 Sistem UBV dari Johnson dan Morgan U Ultraviolet 3 500 B Biru 4 350 V Kuning 5 550 Sistem Stromgren (Sistem ubvy) u Ultraviolet 3 500 v Violet 4 100 b Biru 4 670 y Hijau 5 470 Lebar Pita (Å) 500 – 700 800 – 1000 200 30

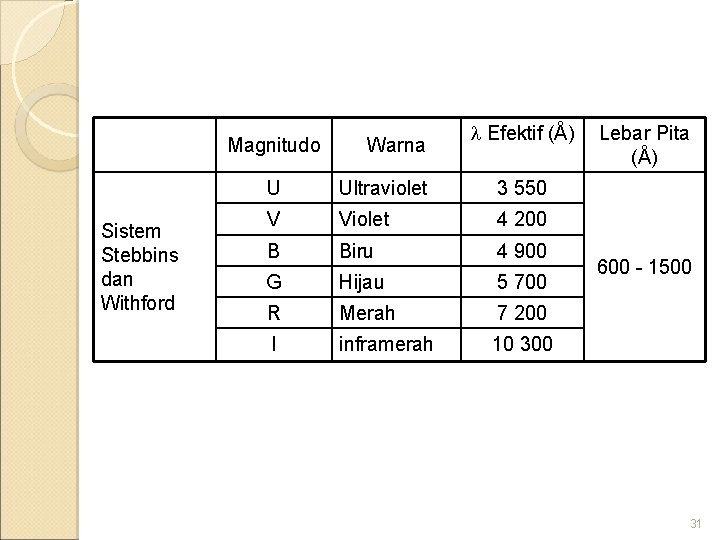

Magnitudo Sistem Stebbins dan Withford Warna Efektif (Å) U Ultraviolet 3 550 V Violet 4 200 B Biru 4 900 G Hijau 5 700 R Merah 7 200 I inframerah 10 300 Lebar Pita (Å) 600 - 1500 31

Ø Sistem dengan lebar pita (band width) yang sempit seperti sistem Stromgren dapat memberikan informasi yang lebih cermat, tetapi sistem ini memerlukan waktu pengamatan yang lebih lama. F dalam suatu selang waktu, jumlah cahaya yang ditangkap detektor lebih sempit ! Dewasa ini pengamatan fotometri tidak lagi menggunakan pelat film, tetapi dilakukan dengan menggunakan kamera CCD (digital), sehingga untuk menentukan bermacam-macam sistem magnitudo hanya ditentukan oleh filter yang digunakan. 32
