REZIP© System lokalizacji zwarć i przywracania zasilania w sieciach SN Alternatywa dla systemów FDIR/SCADA

Systemy odbudowy zasilania FDIR/SCADA Wnioski z publikacji prasowych i materiałów konferencyjnych na temat wdrażanych systemów FDIR • Dominującą rolę w rozwiązaniach FDIR/SCADA pełni system łączności, który ma decydujący wpływ na działanie i niezawodność !!! • Działanie systemów oparte jest na informacjach o położeniu łączników oraz stanie wskaźników prądów zwarcia. Wskaźniki nie gwarantują poprawnego działania w każdym przypadku. • Dominującą rolę pełnią rozłączniki a nie wyłączniki co wymusza określone programy łączeń. • Wykorzystuje się urządzenia niekompletne z punktu widzenia ich zastosowania, które muszą być dodatkowo doposażane. • Algorytmy działania powstają w oparciu o doświadczenia operatorów systemu SCADA. • Wymagane są skomplikowane i trudne do przeprowadzenia procedury weryfikacji algorytmów. • Rozbudowa sieci wymaga modyfikacji algorytmów i dostosowanie systemu do nowych warunków.

REZIP© propozycja Tavrida Electric proponuje automatykę REZIP© : • Automatykę rekonfiguracji sieci zapewniającą selektywne działanie dowolnej ilości wyłączników. • Rozwiązanie umożliwiające zwiększenie ilości punktów podziału w ciągach, w których są już eksploatowane reklozery KTR. • System działający samoczynnie na podstawie informacji z własnych układów pomiarowych. • System działający autonomicznie w stosunku do łączności, ale równocześnie na bieżąco informujący system SCADA o swoim działaniu. Interwencja dyspozytora jest możliwa w każdym momencie. • Rozwiązanie umożliwiające wyłączanie prądów zwarcia maksymalnie blisko miejsca wystąpienia awarii. • System w którym funkcję wyłącznika ( reklozer czy sekcjonizer REZIP) aktywuje się programowo. W dowolnym momencie sekcjonizerowi REZIP można przywrócić funkcje reklozera i odwrotnie. • Wyłączniki KTR integrują w sobie wszystkie podzespoły niezbędne do działania w inteligentnych sieciach.

Algorytm działania reklozera kwestia selektywnego działania zabezpieczeń W 1 GPZ 1 R 1. 1 Otwarcie 1. Próba SPZ Otwarcie 2. Próba SPZ Otwarcie definitywne Miejsce zwarcia R 1. 2 Otwarcie R 1. 3 R 2. 1 Zamknięcie (SZR) Powrót zasilania W 2 GPZ 2 Zaawansowana sieć pierścieniowa z systemem automatycznego załączenia rezerwy (SZR) System REZIP © rozwiązuje problem selektywnego działania zabezpieczeń

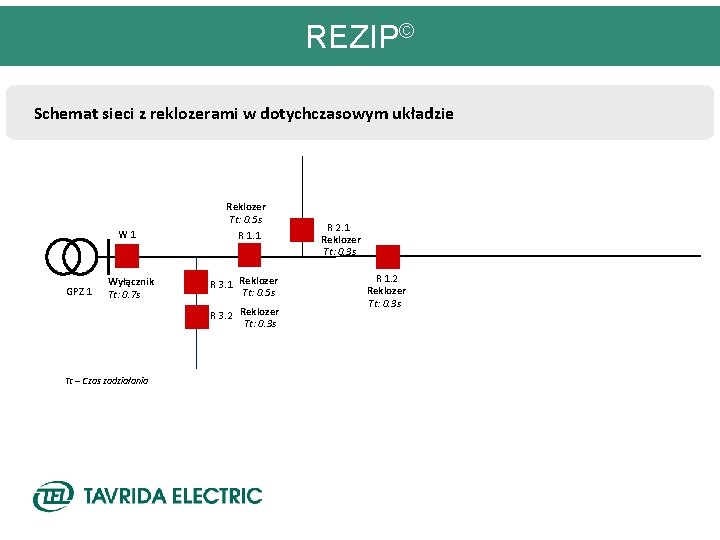

REZIP© Schemat sieci z reklozerami w dotychczasowym układzie W 1 GPZ 1 Wyłącznik Tt: 0. 7 s Reklozer Tt: 0. 5 s R 1. 1 R 3. 1 Reklozer Tt: 0. 5 s R 3. 2 Reklozer Tt: 0. 3 s Tt – Czas zadziałania R 2. 1 Reklozer Tt: 0. 3 s R 1. 2 Reklozer Tt: 0. 3 s

REZIP© Układ sieci PO ZMIANACH S 2. 1 Sekcjonizer REZIP Tt(I) 0, 1 s W 1 GPZ 1 Wyłącznik Tt: 0. 7 s Reklozer Tt: 0. 5 s R 1. 1 R 2. 1 Reklozer Tt: 0. 3 s R 3. 1 Reklozer Tt: 0. 5 s R 3. 2 Reklozer Tt: 0. 3 s S 3. 1 Sekcjonizer REZIP Tt(I) 0, 1 s Tt – Czas zadziałania R 1. 2 Reklozer Tt: 0. 3 s S 1. 1 Sekcjonizer REZIP Tt(I) 0, 1 s S 1. 2 Sekcjonizer REZIP Tt(I) 0, 1 s

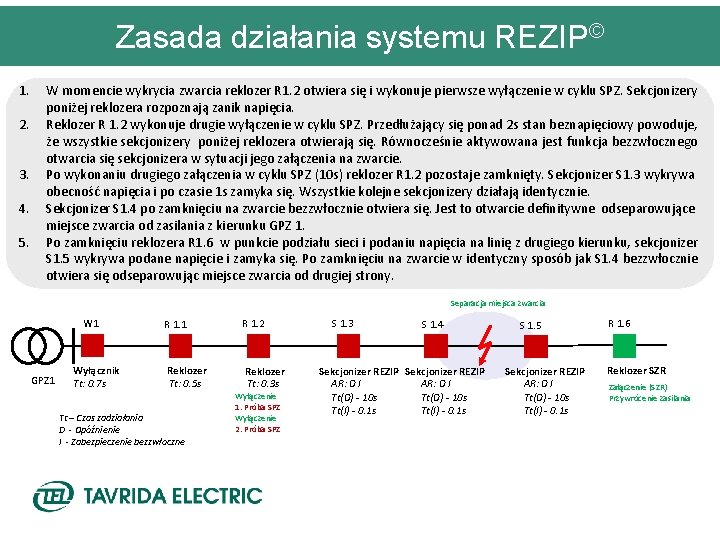

Zasada działania systemu REZIP© 1. 2. 3. 4. 5. W momencie wykrycia zwarcia reklozer R 1. 2 otwiera się i wykonuje pierwsze wyłączenie w cyklu SPZ. Sekcjonizery poniżej reklozera rozpoznają zanik napięcia. Reklozer R 1. 2 wykonuje drugie wyłączenie w cyklu SPZ. Przedłużający się ponad 2 s stan beznapięciowy powoduje, że wszystkie sekcjonizery poniżej reklozera otwierają się. Równocześnie aktywowana jest funkcja bezzwłocznego otwarcia się sekcjonizera w sytuacji jego załączenia na zwarcie. Po wykonaniu drugiego załączenia w cyklu SPZ (10 s) reklozer R 1. 2 pozostaje zamknięty. Sekcjonizer S 1. 3 wykrywa obecność napięcia i po czasie 1 s zamyka się. Wszystkie kolejne sekcjonizery działają identycznie. Sekcjonizer S 1. 4 po zamknięciu na zwarcie bezzwłocznie otwiera się. Jest to otwarcie definitywne odseparowujące miejsce zwarcia od zasilania z kierunku GPZ 1. Po zamknięciu reklozera R 1. 6 w punkcie podziału sieci i podaniu napięcia na linię z drugiego kierunku, sekcjonizer S 1. 5 wykrywa podane napięcie i zamyka się. Po zamknięciu na zwarcie w identyczny sposób jak S 1. 4 bezzwłocznie otwiera się odseparowując miejsce zwarcia od drugiej strony. Separacja miejsca zwarcia W 1 GPZ 1 Wyłącznik Tt: 0. 7 s R 1. 1 R 1. 2 Reklozer Tt: 0. 5 s Reklozer Tt: 0. 3 s Tt – Czas zadziałania D - Opóźnienie I - Zabezpieczenie bezzwłoczne Wyłączenie 1. Próba SPZ Wyłączenie 2. Próba SPZ S 1. 3 S 1. 4 Sekcjonizer REZIP AR: D I Tt(D) - 10 s Tt(I) - 0. 1 s S 1. 5 Sekcjonizer REZIP AR: D I Tt(D) - 10 s Tt(I) - 0. 1 s R 1. 6 Reklozer SZR Załączenie (SZR) Przywrócenie zasilania

REZIP© Cechy - monitoring „on-line” stanu sieci - identyfikacja miejsca usterki - wyizolowanie miejsca usterki - przywrócenie zasilania - współpraca z systemem nadrzędnym SCADA

© REZIP © Zalety proponowanego rozwiązania • Działanie systemu nie zależy od sprawnego działania pozostałych urządzeń w sieci. • W sieciach gdzie już są eksploatowane reklozery KTR można wdrożyć system angażując nieduże środki finansowe. • Automatyka REZIP pozwala na wykorzystanie wcześniej zainstalowanych w sieci reklozerów KTR. • W przypadku reklozerów KTR z zespołami sterowniczymi RC_05 ich pełna integracja wymaga wyłącznie wymiany oprogramowania firmware. • Reklozery KTR z zespołami sterowniczymi RC_01 współdziałają z systemem w swojej podstawowej roli jako reklozery. • W dowolnym momencie sekcjonizerowi REZIP można przywrócić funkcje reklozera i odwrotnie. • Nie są wymagane skomplikowane testy algorytmów działania. • Wszystkie opisane w literaturze rozwiązania FDIR można zrealizować przy pomocy systemu REZIP.

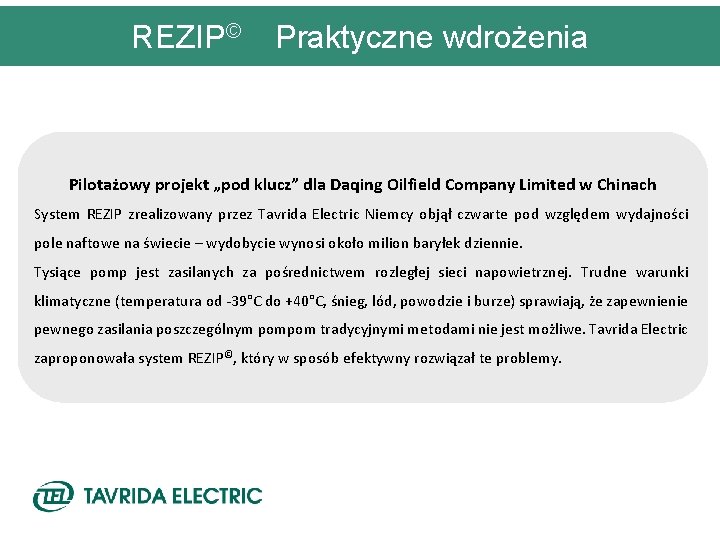

REZIP© REZIP © Praktyczne wdrożenia Pilotażowy projekt „pod klucz” dla Daqing Oilfield Company Limited w Chinach System REZIP zrealizowany przez Tavrida Electric Niemcy objął czwarte pod względem wydajności pole naftowe na świecie – wydobycie wynosi około milion baryłek dziennie. Tysiące pomp jest zasilanych za pośrednictwem rozległej sieci napowietrznej. Trudne warunki klimatyczne (temperatura od -39°C do +40°C, śnieg, lód, powodzie i burze) sprawiają, że zapewnienie pewnego zasilania poszczególnym pompom tradycyjnymi metodami nie jest możliwe. Tavrida Electric zaproponowała system REZIP©, który w sposób efektywny rozwiązał te problemy.
