Protokol sloja mreže X. 25 Frame Relay Stefanović Stefan Džigurski Saša Terzić Aleksa Ćebić Uroš

Protokol sloja mreže X. 25 Protokol X. 25 je najpoznatiji i najšire korišćen protokolski standard za sinhroni prenos podataka sa komutacijom paketa. u Ovaj protokol se koristi kao sprega između krajnje stanice, odnosno računara (DTE) i mreže, odnosno rutera (DCE). u

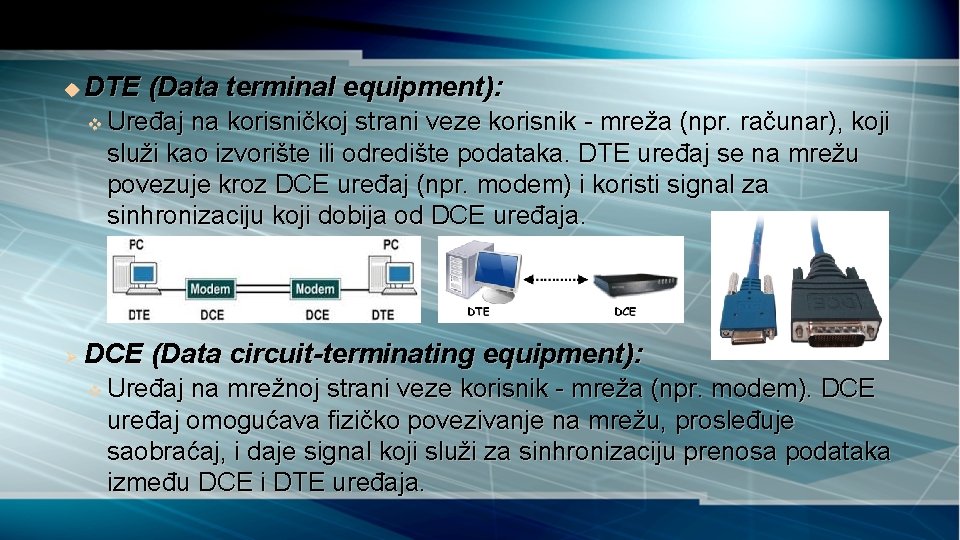

u DTE (Data terminal equipment): v Ø Uređaj na korisničkoj strani veze korisnik - mreža (npr. računar), koji služi kao izvorište ili odredište podataka. DTE uređaj se na mrežu povezuje kroz DCE uređaj (npr. modem) i koristi signal za sinhronizaciju koji dobija od DCE uređaja. DCE (Data circuit-terminating equipment): v Uređaj na mrežnoj strani veze korisnik - mreža (npr. modem). DCE uređaj omogućava fizičko povezivanje na mrežu, prosleđuje saobraćaj, i daje signal koji služi za sinhronizaciju prenosa podataka između DCE i DTE uređaja.

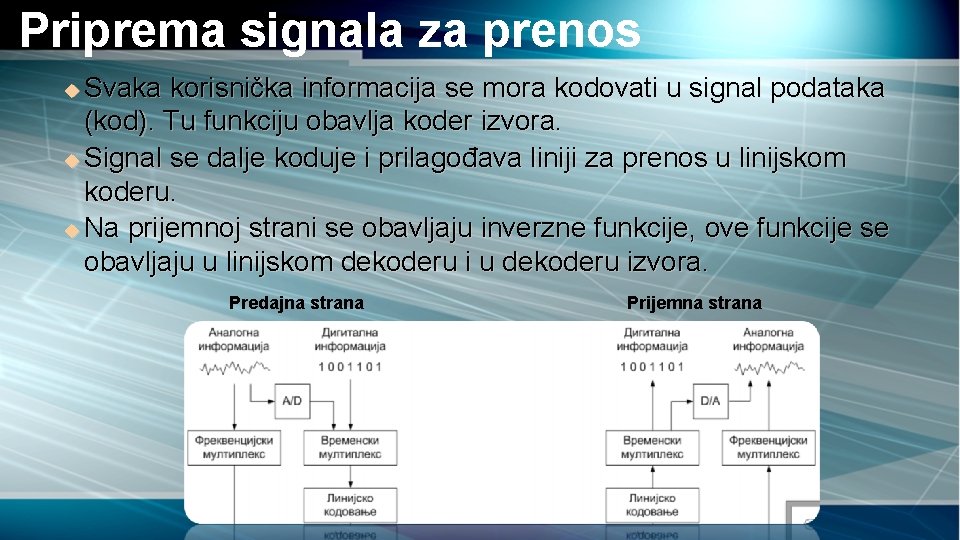

Priprema signala za prenos Svaka korisnička informacija se mora kodovati u signal podataka (kod). Tu funkciju obavlja koder izvora. u Signal se dalje koduje i prilagođava liniji za prenos u linijskom koderu. u Na prijemnoj strani se obavljaju inverzne funkcije, ove funkcije se obavljaju u linijskom dekoderu i u dekoderu izvora. u Predajna strana Prijemna strana

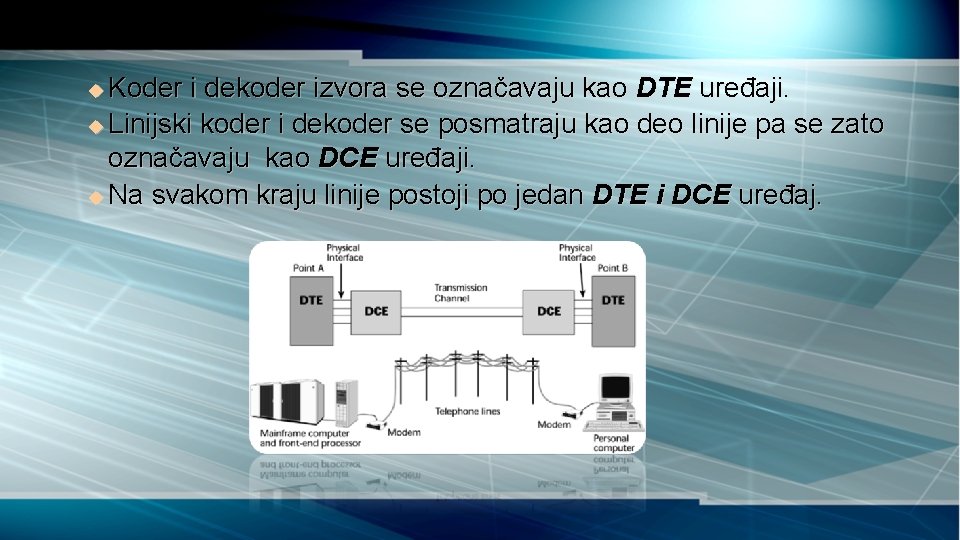

Koder i dekoder izvora se označavaju kao DTE uređaji. u Linijski koder i dekoder se posmatraju kao deo linije pa se zato označavaju kao DCE uređaji. u Na svakom kraju linije postoji po jedan DTE i DCE uređaj. u

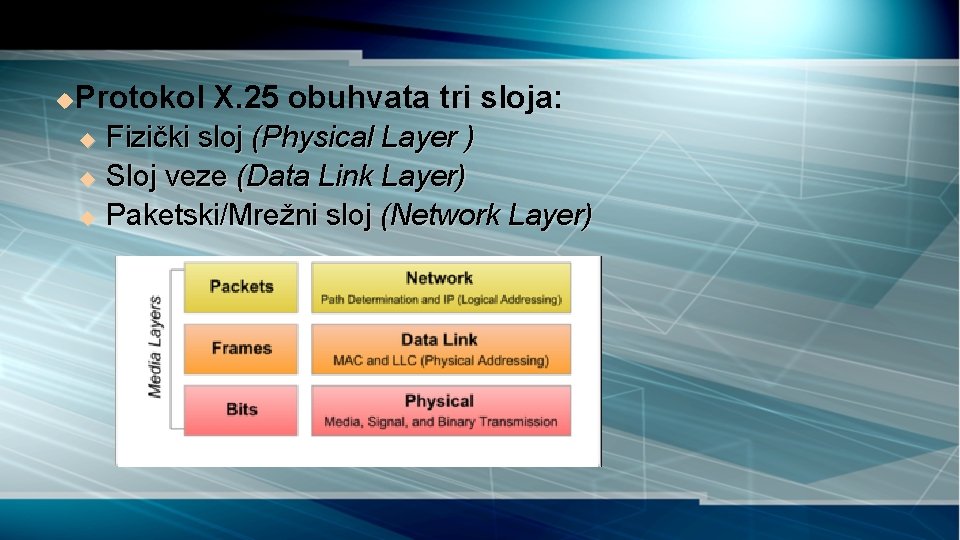

u Protokol X. 25 obuhvata tri sloja: Fizički sloj (Physical Layer ) u Sloj veze (Data Link Layer) u Paketski/Mrežni sloj (Network Layer) u

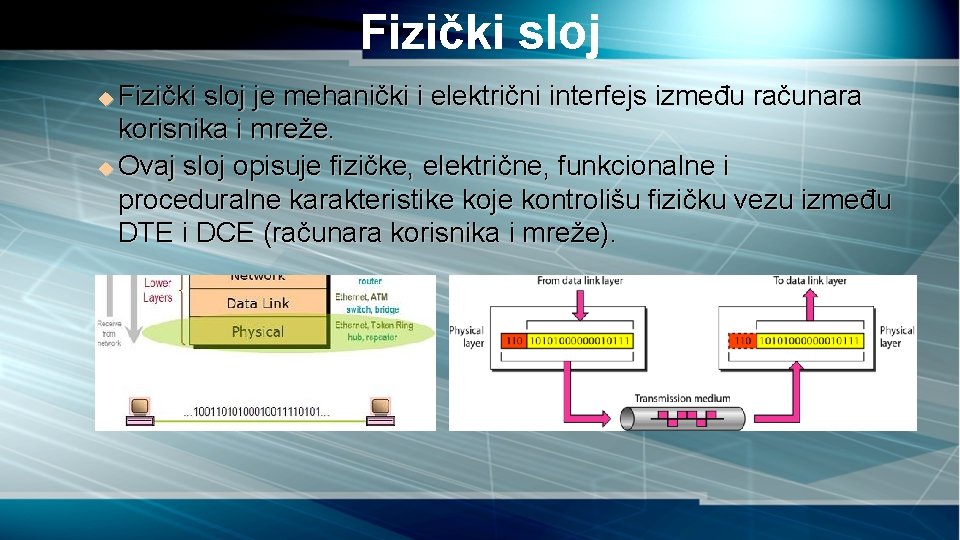

Fizički sloj je mehanički i električni interfejs između računara korisnika i mreže. u Ovaj sloj opisuje fizičke, električne, funkcionalne i proceduralne karakteristike koje kontrolišu fizičku vezu između DTE i DCE (računara korisnika i mreže). u

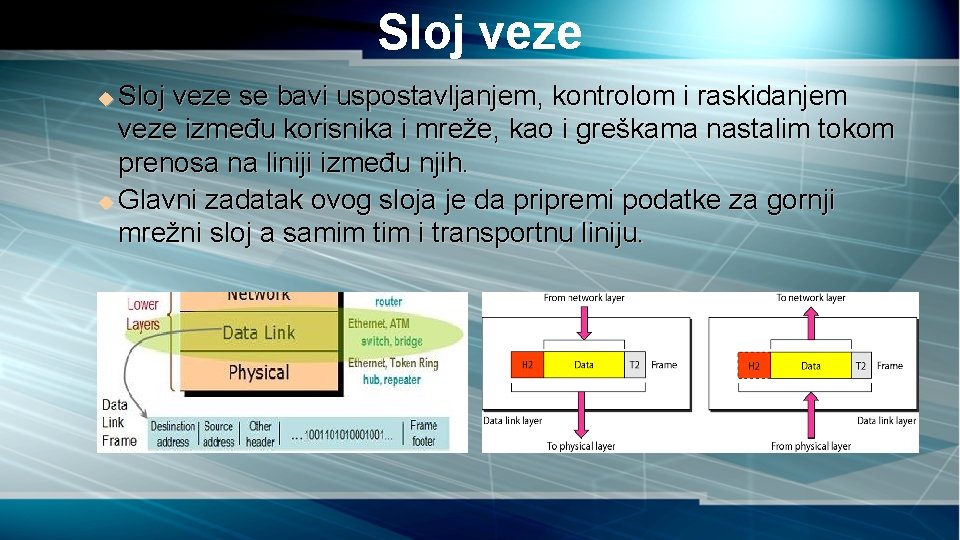

Sloj veze se bavi uspostavljanjem, kontrolom i raskidanjem veze između korisnika i mreže, kao i greškama nastalim tokom prenosa na liniji između njih. u Glavni zadatak ovog sloja je da pripremi podatke za gornji mrežni sloj a samim tim i transportnu liniju. u

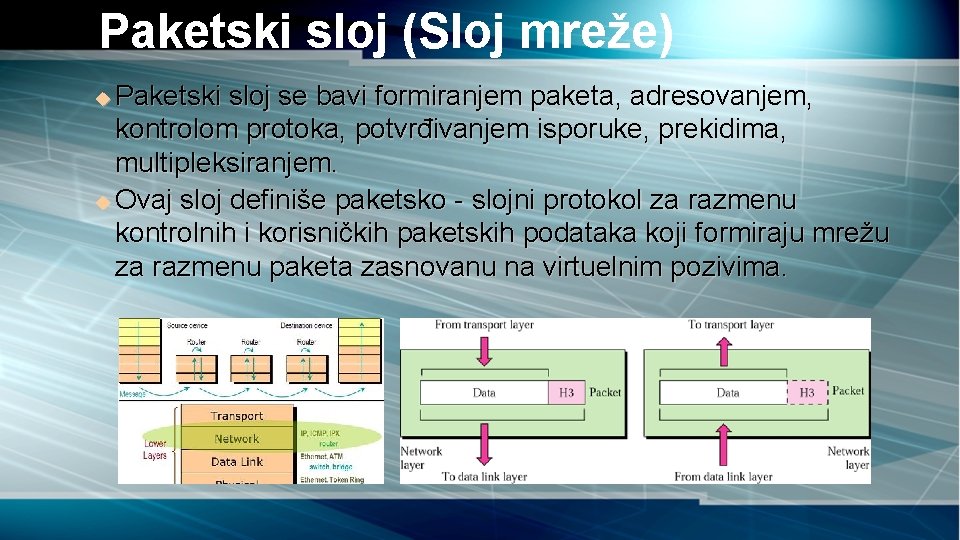

Paketski sloj (Sloj mreže) Paketski sloj se bavi formiranjem paketa, adresovanjem, kontrolom protoka, potvrđivanjem isporuke, prekidima, multipleksiranjem. u Ovaj sloj definiše paketsko - slojni protokol za razmenu kontrolnih i korisničkih paketskih podataka koji formiraju mrežu za razmenu paketa zasnovanu na virtuelnim pozivima. u

Prenos podataka u mreži u Konekciono: § § u virtuelnom komutiranom linijom koja se dinamički uspostavlja. virtuelnom permanentnom (stalnom) linijom koja je fiksna, unapred određena prema dogovoru korisnika i davaoca usluge. Beskonekciono: § datagram servisom gde je svaki paket nezavistan i svaki sadrži izvorišnu i odredišnu adresu, mogu se prenositi različitim putevima.

Frame Relay Frame relay tehnika je uvedena zbog nedostataka X. 25 protokola. u Pojedini terminali “ne govore” X. 25 protokolom. u Omogućava prenos ramova podataka velikom brzinom uz mali procenat grešaka. u Frame relay mreže su projektovane za brzine do 34 Mbps. u

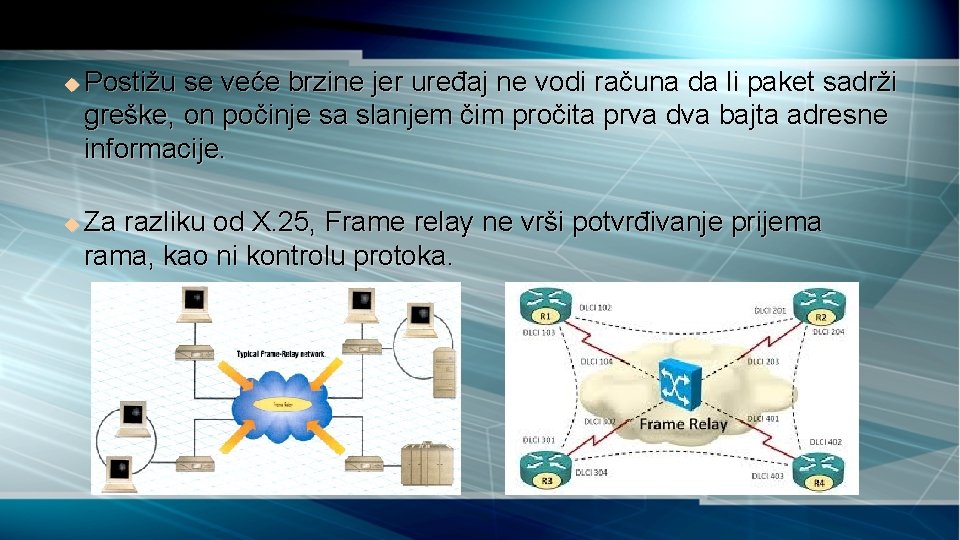

u u Postižu se veće brzine jer uređaj ne vodi računa da li paket sadrži greške, on počinje sa slanjem čim pročita prva dva bajta adresne informacije. Za razliku od X. 25, Frame relay ne vrši potvrđivanje prijema rama, kao ni kontrolu protoka.

Izgled rama Frame Relay-a Flags (zastavice) - indikacija početka i kraja rama u FCS (Frame Check Sequence) - Polje za kontrolu bitova u Information Field - korisnički podaci u Frame relay header (zaglavlje rama) - adresno polje u

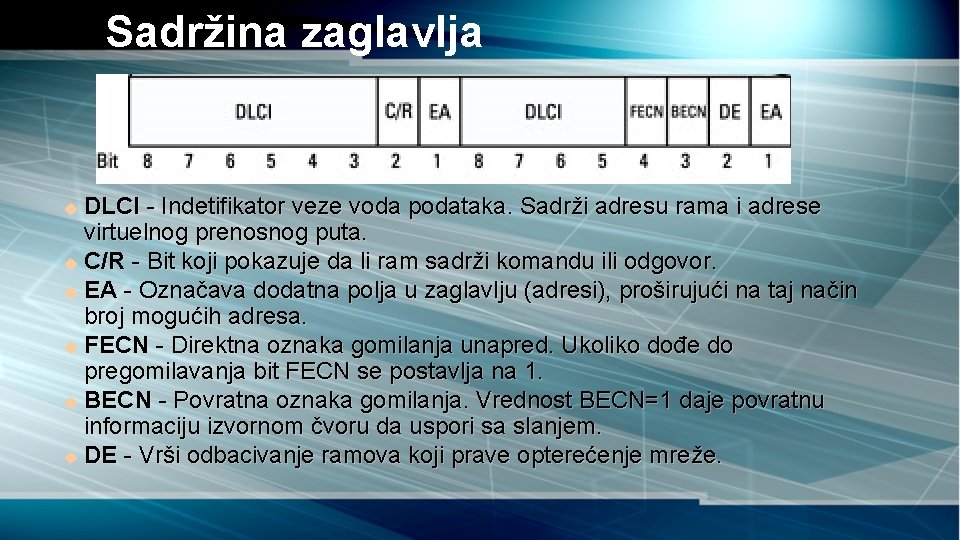

Sadržina zaglavlja DLCI - Indetifikator veze voda podataka. Sadrži adresu rama i adrese virtuelnog prenosnog puta. u C/R - Bit koji pokazuje da li ram sadrži komandu ili odgovor. u EA - Označava dodatna polja u zaglavlju (adresi), proširujući na taj način broj mogućih adresa. u FECN - Direktna oznaka gomilanja unapred. Ukoliko dođe do pregomilavanja bit FECN se postavlja na 1. u BECN - Povratna oznaka gomilanja. Vrednost BECN=1 daje povratnu informaciju izvornom čvoru da uspori sa slanjem. u DE - Vrši odbacivanje ramova koji prave opterećenje mreže. u
