FRAME RELAY Ruben Calle Gary Medrano FRAME RELAY

FRAME RELAY Ruben Calle Gary Medrano

FRAME RELAY INTRODUCCION La conmutación por tramas es un método de conmutación WAN en el que los dispositivos de red comparten un circuito virtual permanente, que es similar al enlace punto a punto para transportar paquetes desde un origen hasta un destino a través de una red portadora.

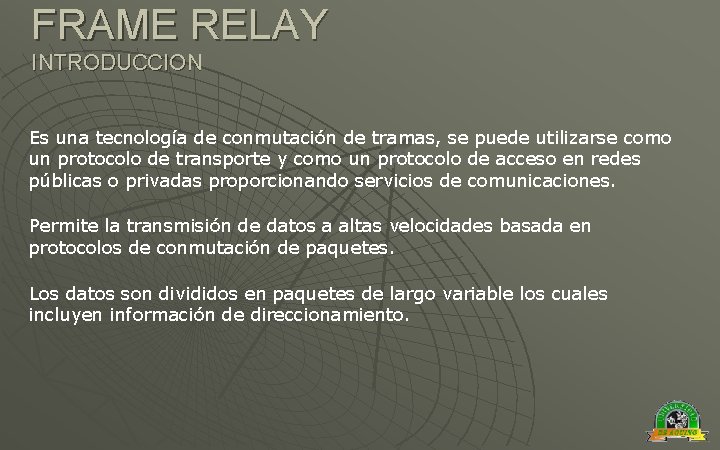

FRAME RELAY INTRODUCCION Es una tecnología de conmutación de tramas, se puede utilizarse como un protocolo de transporte y como un protocolo de acceso en redes públicas o privadas proporcionando servicios de comunicaciones. Permite la transmisión de datos a altas velocidades basada en protocolos de conmutación de paquetes. Los datos son divididos en paquetes de largo variable los cuales incluyen información de direccionamiento.

FRAME RELAY Los paquetes son entregados a la Red Frame Relay, la cual los transporta hasta su destino específico sobre una conexión virtual asignada. El principal objetivo es la interconexión de redes LAN. Las interfaces Frame Relay que proporcionan servicios de interconexión a LANs soportan una trama máxima de 1600 octetos. Garantiza que las tramas llegan libres de error y en el orden correcto, pero no informa sobre tramas perdidas ni trata de recuperar tramas erróneas.

FRAME RELAY HISTORIA Las nuevas aplicaciones hacen uso exhaustivo de gráficos y necesitan comunicaciones de alta velocidad con otros ordenadores conectados a su misma red LAN, e incluso a redes LAN geográficamente dispersas. Frame Relay surge para satisfacer estos requisitos. En el mercado demanda un mayor ahorro en los costes de comunicaciones mediante la integración de tráfico de voz y datos. Frame Relay ha evolucionado, proporcionando la integración en una única línea de los distintos tipos de tráfico de datos y voz y su transporte por una única red

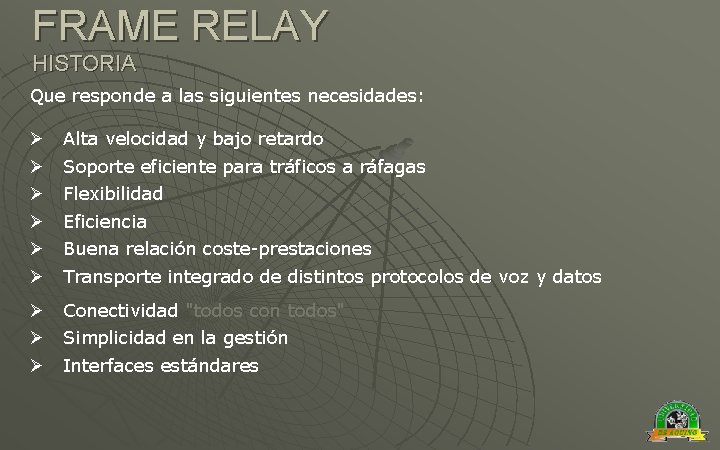

FRAME RELAY HISTORIA Que responde a las siguientes necesidades: Ø Alta velocidad y bajo retardo Ø Soporte eficiente para tráficos a ráfagas Ø Flexibilidad Ø Eficiencia Ø Buena relación coste-prestaciones Ø Transporte integrado de distintos protocolos de voz y datos Ø Conectividad "todos con todos" Ø Simplicidad en la gestión Ø Interfaces estándares

FRAME RELAY COMPARACIONES X. 25 – FRAME RELAY

FRAME RELAY COMPARACIONES X. 25 – FRAME RELAY X. 25 Control en cada Enlace. Intercambio de tramas de datos y confirmaciones entre nodos. Frame Relay Control entre hosts finales. No existe intercambio de información entre nodos. Sólo se envía un reconocimiento desde el sistema final.

FRAME RELAY TRAMAS

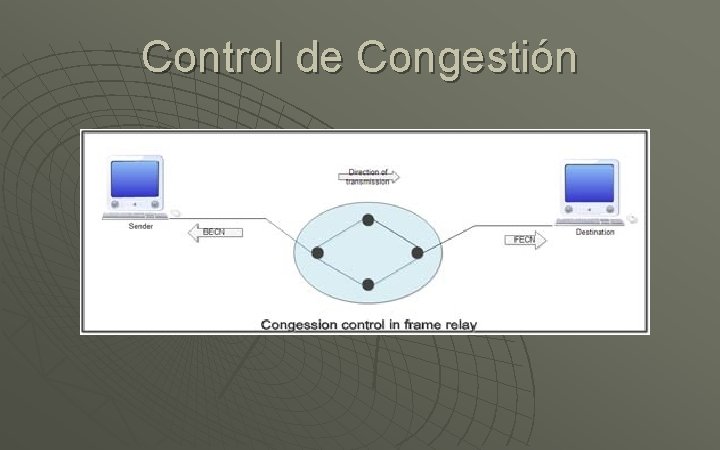

Control de Congestión

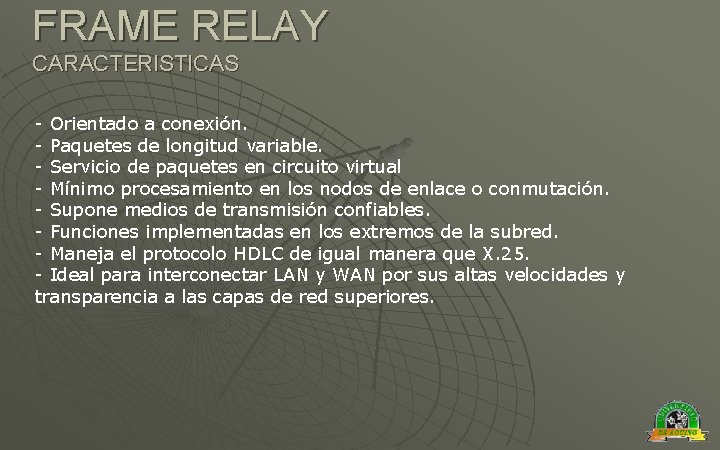

FRAME RELAY CARACTERISTICAS - Orientado a conexión. - Paquetes de longitud variable. - Servicio de paquetes en circuito virtual - Mínimo procesamiento en los nodos de enlace o conmutación. - Supone medios de transmisión confiables. - Funciones implementadas en los extremos de la subred. - Maneja el protocolo HDLC de igual manera que X. 25. - Ideal para interconectar LAN y WAN por sus altas velocidades y transparencia a las capas de red superiores.

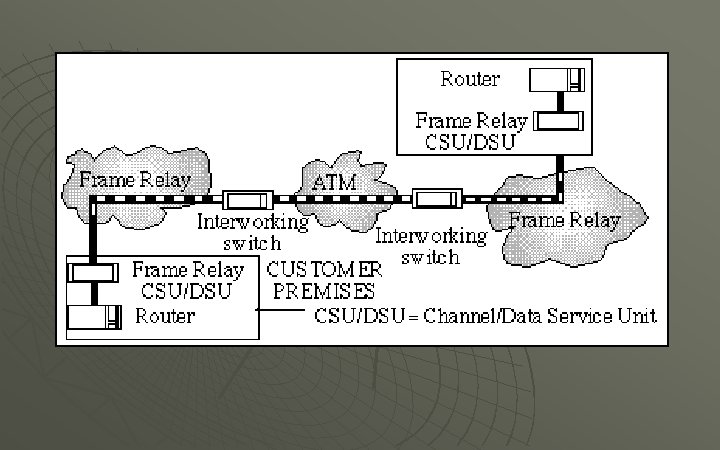

Interoperabilidad de red y servicio u Frame Relay/ATM Network Interworking permite a los usuarios finales de dispositivos o redes Frame Relay comunicar entre sí a través de una red ATM sin necesidad de efectuar ningún cambio de equipamiento

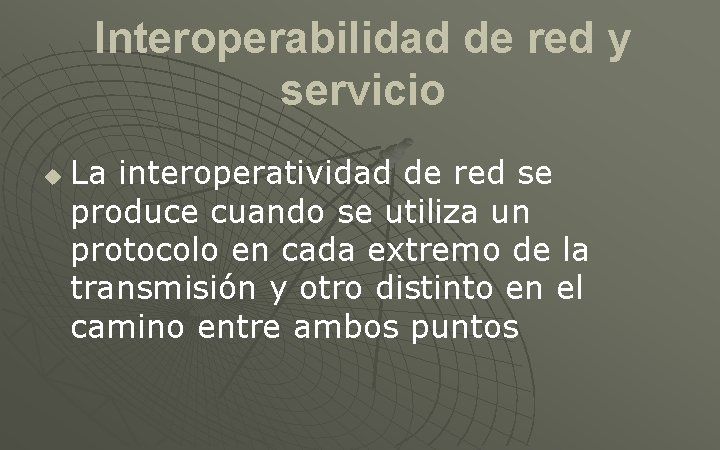

Interoperabilidad de red y servicio u La interoperatividad de red se produce cuando se utiliza un protocolo en cada extremo de la transmisión y otro distinto en el camino entre ambos puntos

u La interoperatividad de servicio permite establecer comunicación directa entre dispositivos y usuarios Frame Relay, y dispositivos y usuarios ATM, mediante la conversión de los respectivos protocolos.

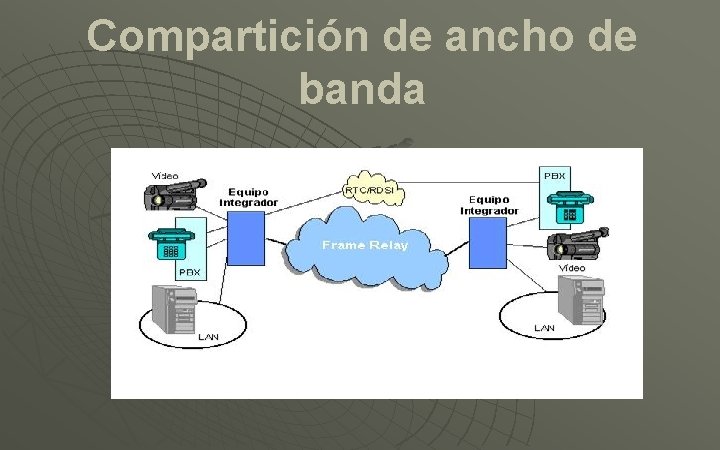

Compartición de ancho de banda

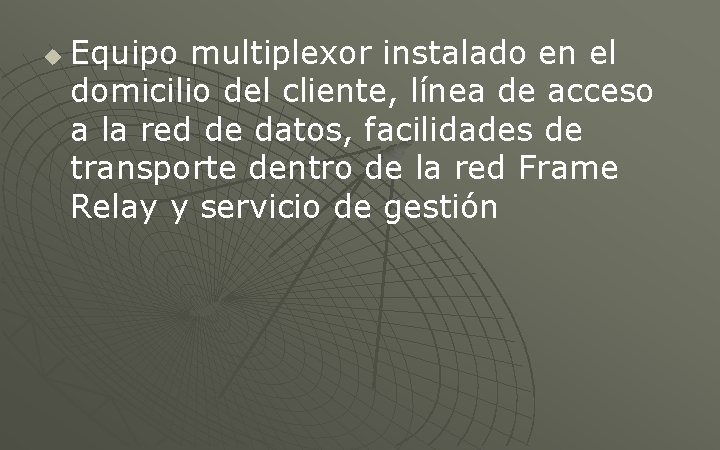

u Equipo multiplexor instalado en el domicilio del cliente, línea de acceso a la red de datos, facilidades de transporte dentro de la red Frame Relay y servicio de gestión

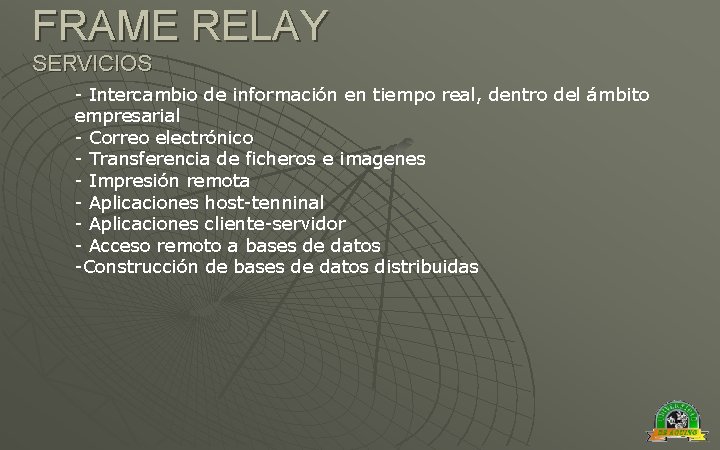

FRAME RELAY SERVICIOS - Intercambio de información en tiempo real, dentro del ámbito empresarial - Correo electrónico - Transferencia de ficheros e imagenes - Impresión remota - Aplicaciones host-tenninal - Aplicaciones cliente-servidor - Acceso remoto a bases de datos -Construcción de bases de datos distribuidas

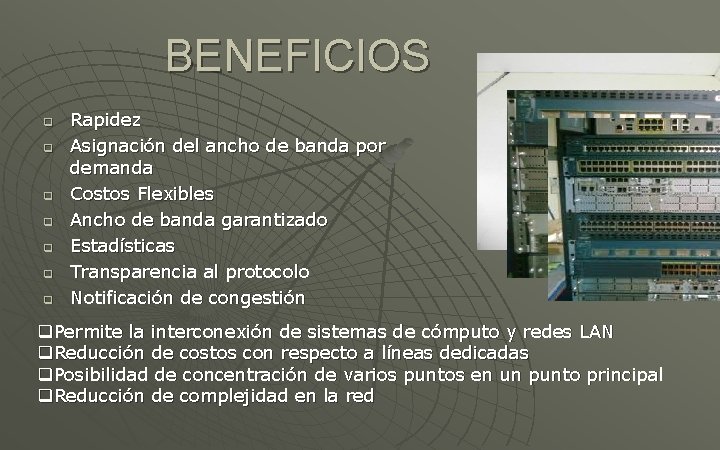

BENEFICIOS q q q q Rapidez Asignación del ancho de banda por demanda Costos Flexibles Ancho de banda garantizado Estadísticas Transparencia al protocolo Notificación de congestión q. Permite la interconexión de sistemas de cómputo y redes LAN q. Reducción de costos con respecto a líneas dedicadas q. Posibilidad de concentración de varios puntos en un punto principal q. Reducción de complejidad en la red

TOPOLOGIAS

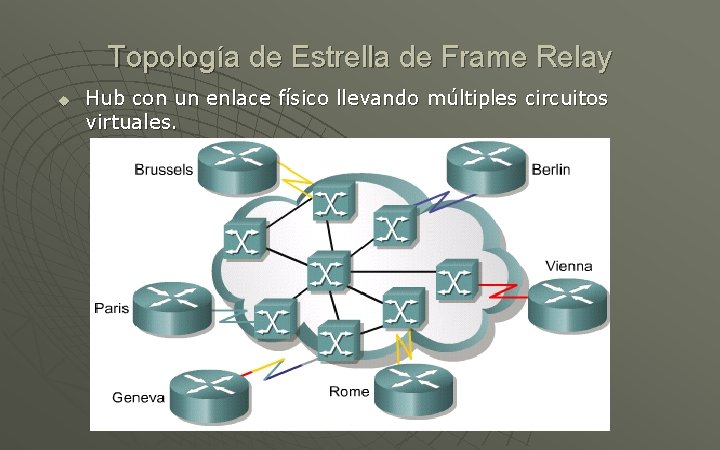

Topología de Estrella de Frame Relay u Hub con un enlace físico llevando múltiples circuitos virtuales.

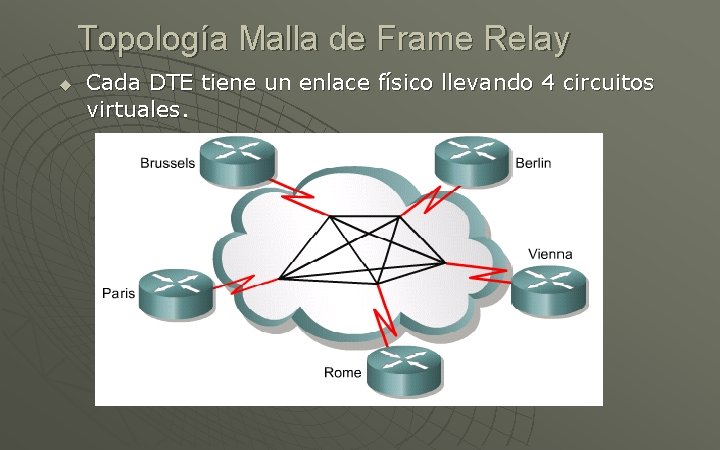

Topología Malla de Frame Relay u Cada DTE tiene un enlace físico llevando 4 circuitos virtuales.

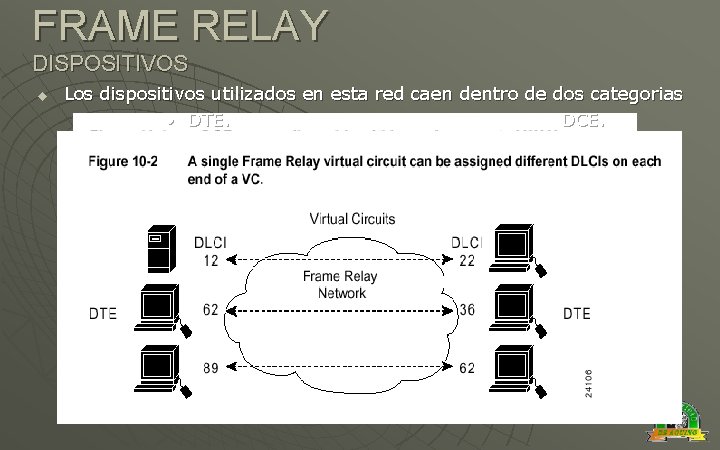

FRAME RELAY DISPOSITIVOS u Los dispositivos utilizados en esta red caen dentro de dos categorias • DTE. DCE.

FRAME RELAY IMPLEMENTACION - Redes públicas de larga distancia - En las redes públicas Frame Relay de larga distancia, el equipo de conmutación Frame Relay se ubica en las centrales telefónicas de compañías de larga distancia. - En general, el proveedor del servicio de telecomunicaciones también es propietario del equipo DCE - Redes privadas empresariales -Las organizaciones a nivel mundial están utilizando cada vez más redes privadas Frame. Relay. En las redes privadas Frame. Relay, la administración y el mantenimiento de la red son responsabilidad de una empresa (o compañía privada). El cliente es el dueño de todo el equipo, incluyendo el de conmutación.

FRAME RELAY CONCLUCIONES Frame Relay proporciona una conexión con una calidad de servicio inmejorable usando otras tecnologías. No es sólo por el ahorro de costes: también puede ser implantada por una mejor calidad de servicio. Una red Frame Relay puede ser altamente viable por poder escoger una nueva ruta en el caso del fallo de la línea y, por con siguiente un rico patrón de interconexión. Tambien puede reducir el número de saltos entre nodos intermedios dando tiempos de respuesta imprevistos.
