Frame Relay Definisi Frame Relay merupakan protokol WAN

Frame Relay

Definisi • Frame Relay merupakan protokol WAN yang memiliki performa tinggi. • Komunikasi data packet-switched yang dapatmenghubungkan beberapa perangkat jaringan dengan multipoint WAN • Standar yang dikeluarkan oleh CCITT (Consultative Committee for International. Telegraph and Telephone) dan ANSI (American National Standards Institute) untuk proses pengiriman datamelalui PDN (Public Data Network).

Terminologi Frame Relay

• DTE : Data Terminating Equipment adalah node, biasanya milik end-user dan perangkat internetworking. Perangkat DTE ini mencakup “endpoint” dan perangkat akses pada jaringan Frame Relay. DTE yangmemulai suatu pertukaran informasi. • DCE : Data Communication Equipment adalah perangkat “internetworking” pengontrol “carrier”. Perangkat-perangkat ini juga mencakup perangkat akses, teatpi terpusat di sekitar perangkat jaringan. DCE merespon pertukaran informasi yang dimulai oleh perangkat DTE

Contoh Jaringan Frame Relay

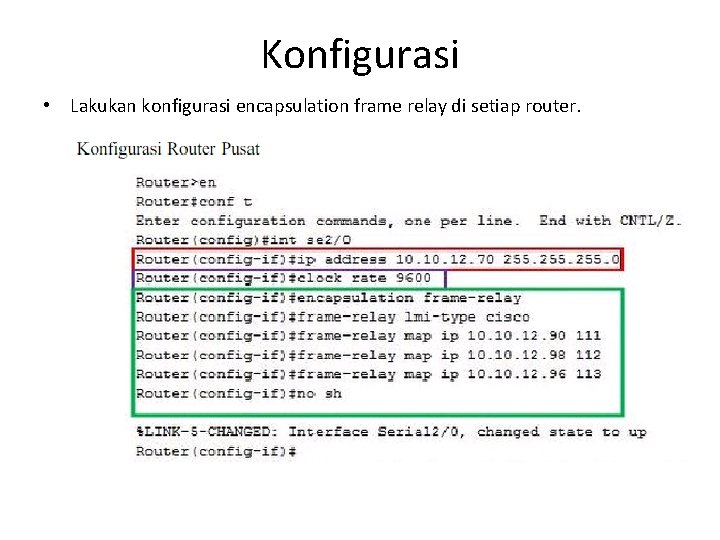

Konfigurasi • Lakukan konfigurasi encapsulation frame relay di setiap router.

Konfigurasi Router Surabaya

Konfigurasi Router Pontianak

Konfigurasi Router Banjarmasin

Konfigurasi cloud serial 0

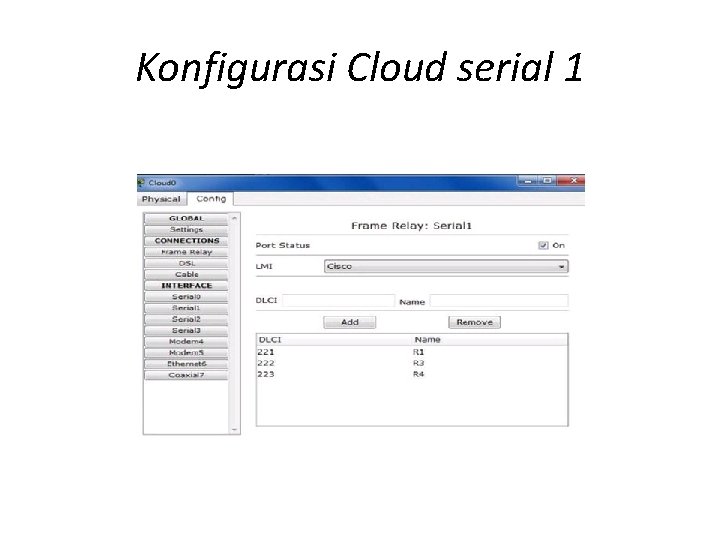

Konfigurasi Cloud serial 1

Konfigurasi Cloud serial 2

Konfigurasi Cloud seria 3

Konfigurasi Cloud Frame Relay

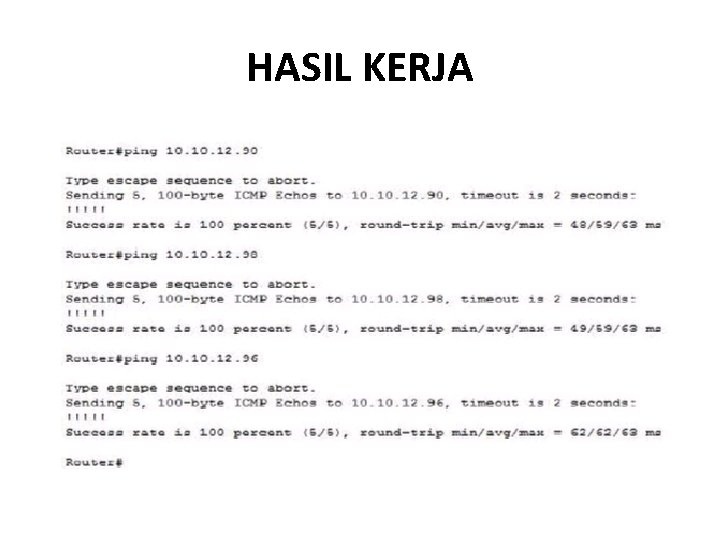

HASIL KERJA

Latihan 1 10. 1. 0/24 DLCI 102 103 10. 1. 0/24 DLCI 201 203 10. 1. 0/24 DLCI 301 302 PC 3 PC 1 PC 2

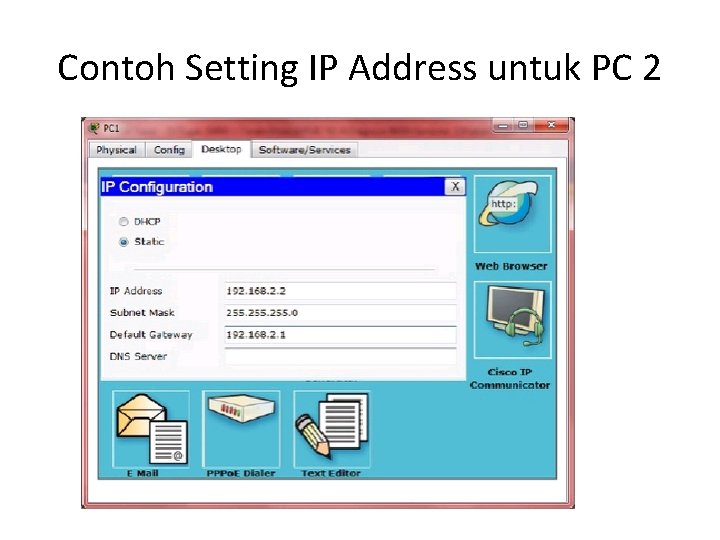

Contoh Setting IP Address untuk PC 2

Router 2

Konfigurasi Cloud interface Serial 0 yang terhubung dengan Router 1.

Cloud yang terhubung Serial 2 yang terhubung dengan Router 2

Konfigurasi Cloud interface Serial 0 yang terhubung dengan Router 3.

Masih pada cloud, atur Connection - Frame Relay dan hubungkan antar. DLCI dari setiap Serial

Routing pada router 1

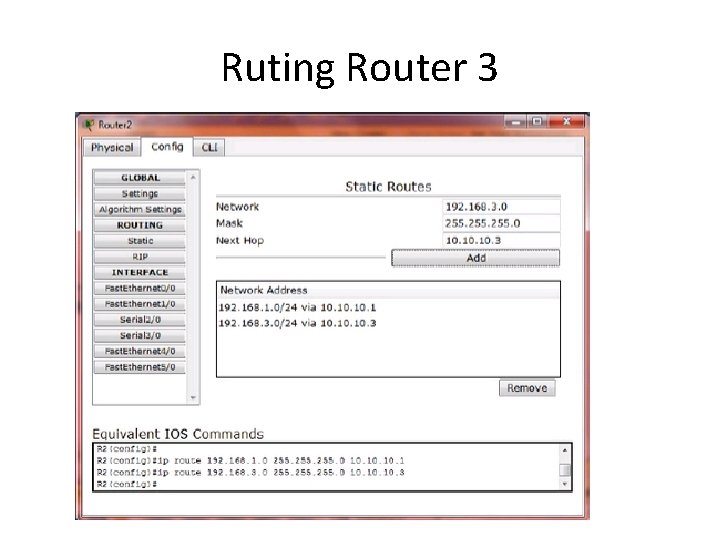

Ruting Router 3

Ruting Router 2

Hasil Kerja

Melihat status frame-relay pada router tersebut #sh frame lmi

Melihat status frame relay pada router tersebut. #sh frame lmi

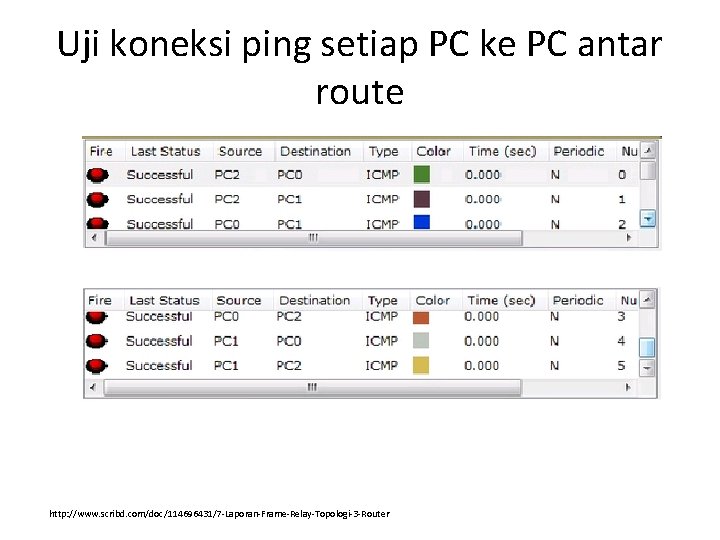

Uji koneksi ping setiap PC ke PC antar route http: //www. scribd. com/doc/114696431/7 -Laporan-Frame-Relay-Topologi-3 -Router

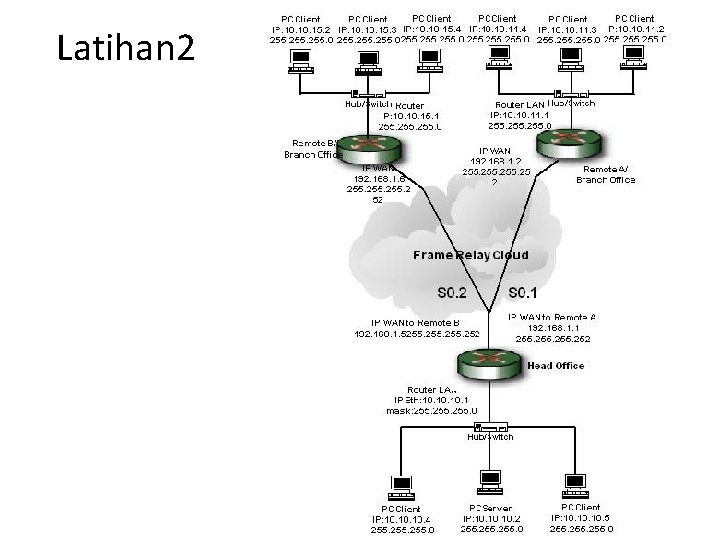

Latihan 2
