POZEMNÍ STAVITELSTVÍ III

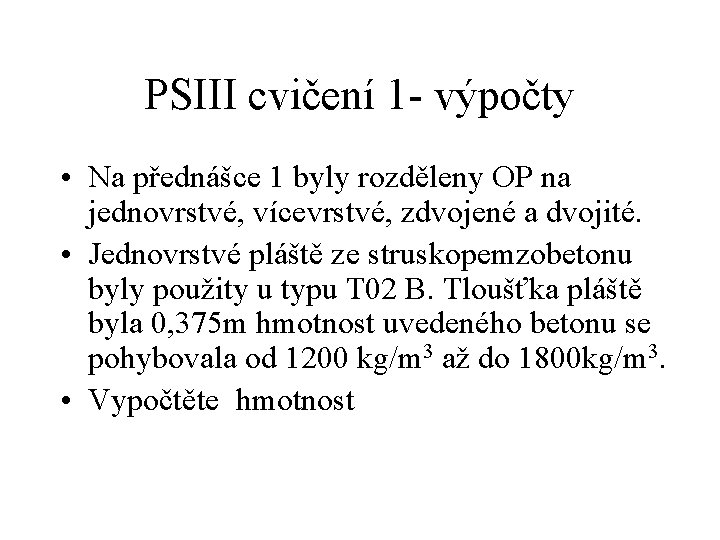

PSIII cvičení 1 - výpočty • Na přednášce 1 byly rozděleny OP na jednovrstvé, vícevrstvé, zdvojené a dvojité. • Jednovrstvé pláště ze struskopemzobetonu byly použity u typu T 02 B. Tloušťka pláště byla 0, 375 m hmotnost uvedeného betonu se pohybovala od 1200 kg/m 3 až do 1800 kg/m 3. • Vypočtěte hmotnost

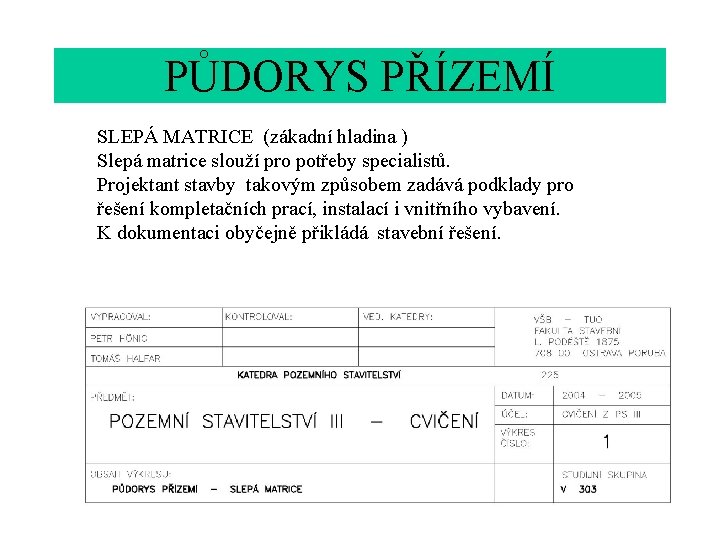

PŮDORYS PŘÍZEMÍ SLEPÁ MATRICE (zákadní hladina ) Slepá matrice slouží pro potřeby specialistů. Projektant stavby takovým způsobem zadává podklady pro řešení kompletačních prací, instalací i vnitřního vybavení. K dokumentaci obyčejně přikládá stavební řešení.

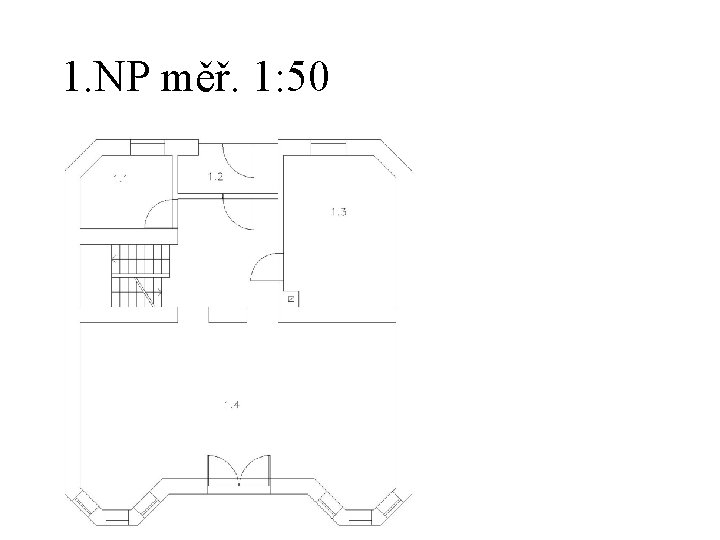

1. NP měř. 1: 50

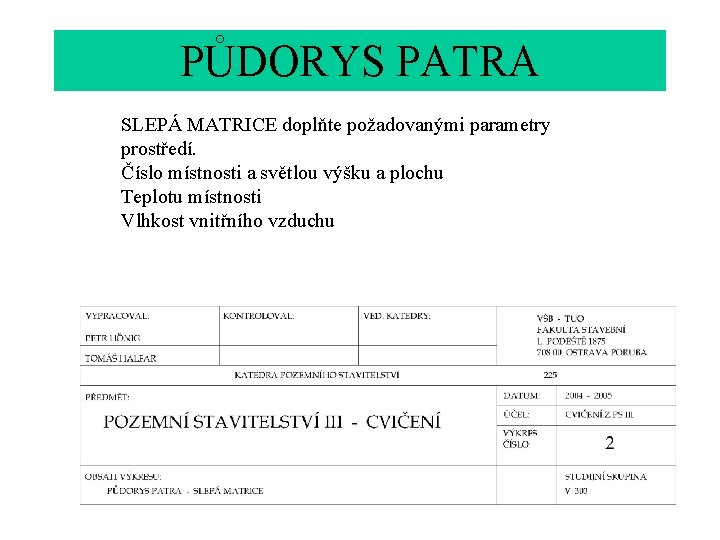

PŮDORYS PATRA SLEPÁ MATRICE doplňte požadovanými parametry prostředí. Číslo místnosti a světlou výšku a plochu Teplotu místnosti Vlhkost vnitřního vzduchu

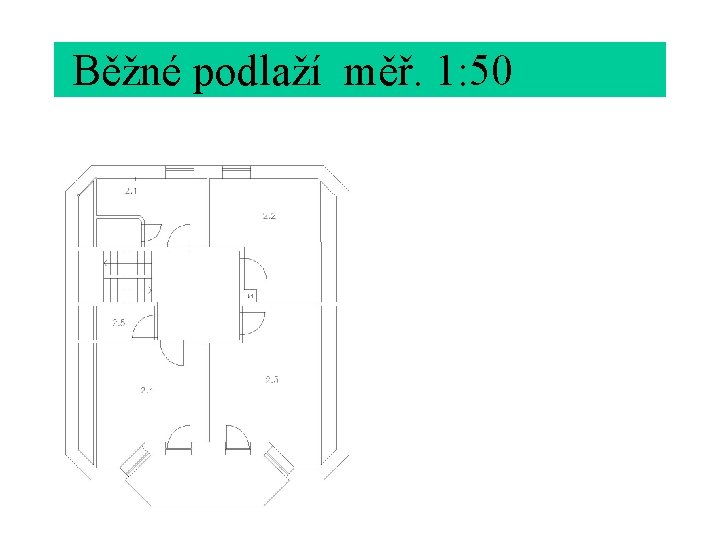

Běžné podlaží měř. 1: 50

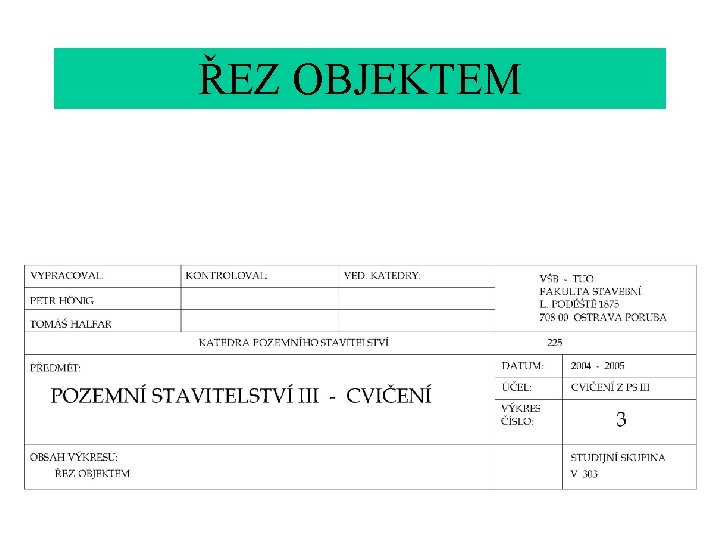

ŘEZ OBJEKTEM

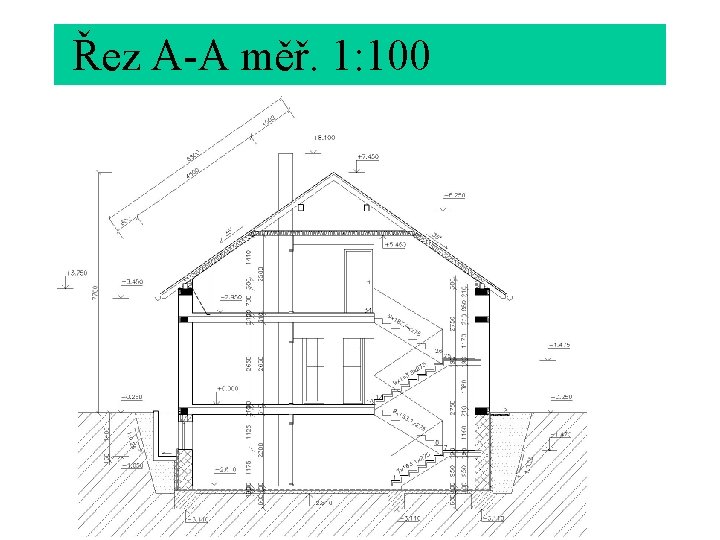

Řez A-A měř. 1: 100

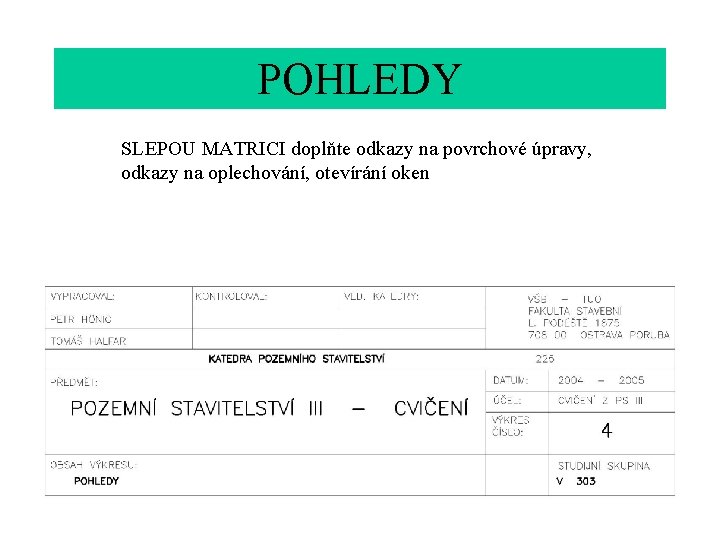

POHLEDY SLEPOU MATRICI doplňte odkazy na povrchové úpravy, odkazy na oplechování, otevírání oken

Severní pohled 1: 100

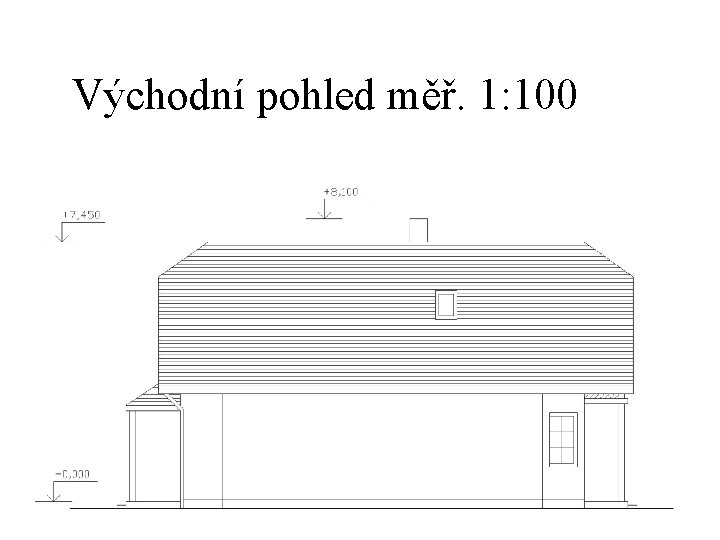

Východní pohled měř. 1: 100

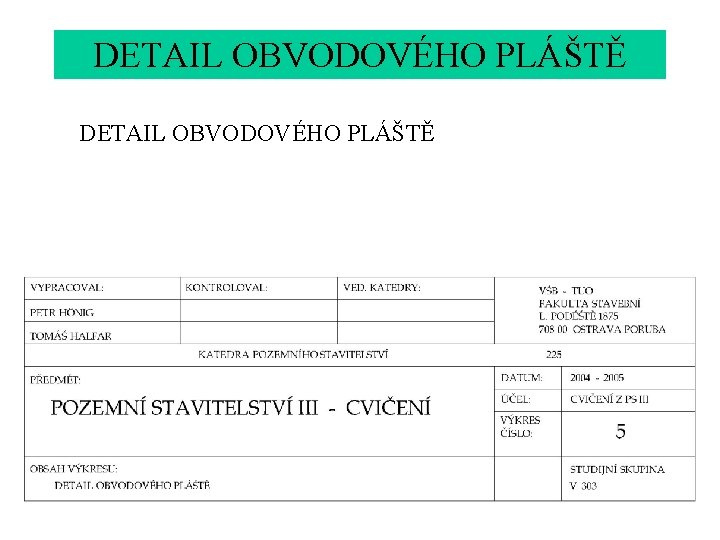

DETAIL OBVODOVÉHO PLÁŠTĚ

Dřevěný obklad se zateplením

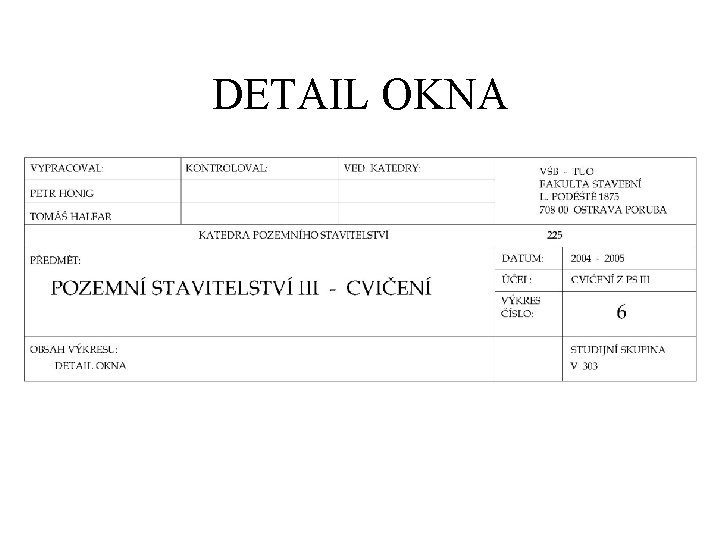

DETAIL OKNA

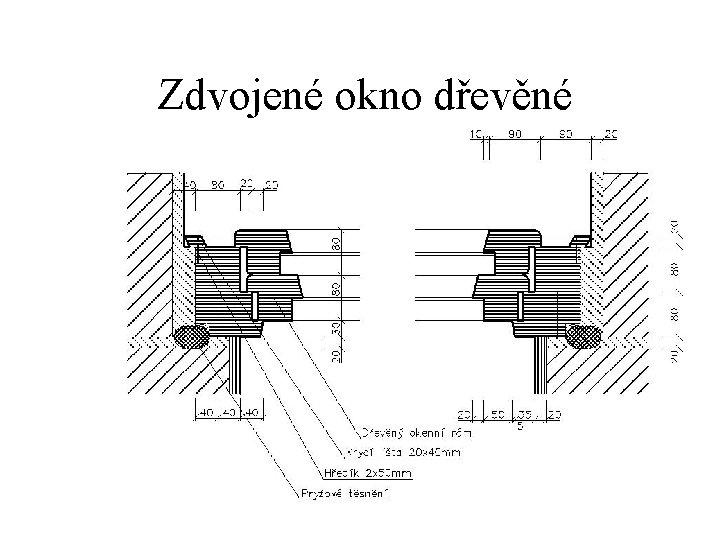

Zdvojené okno dřevěné

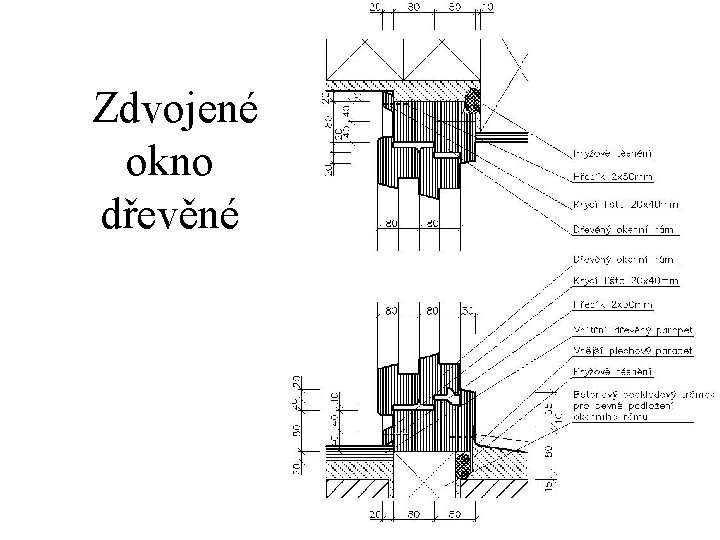

Zdvojené okno dřevěné

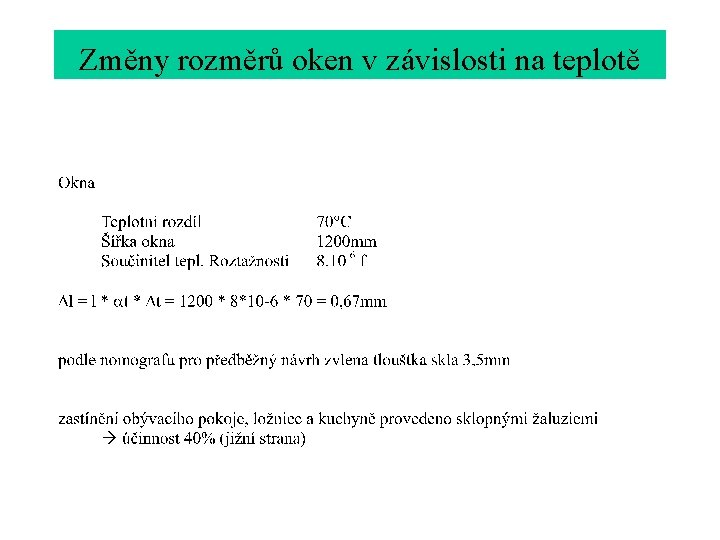

Změny rozměrů oken v závislosti na teplotě

Vstup do budovy
