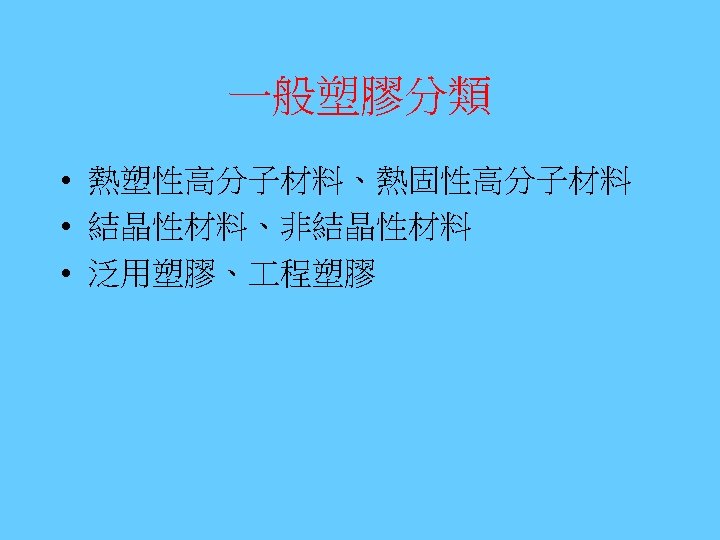

Polyamide NYLON PA 4 6 11 12 PA

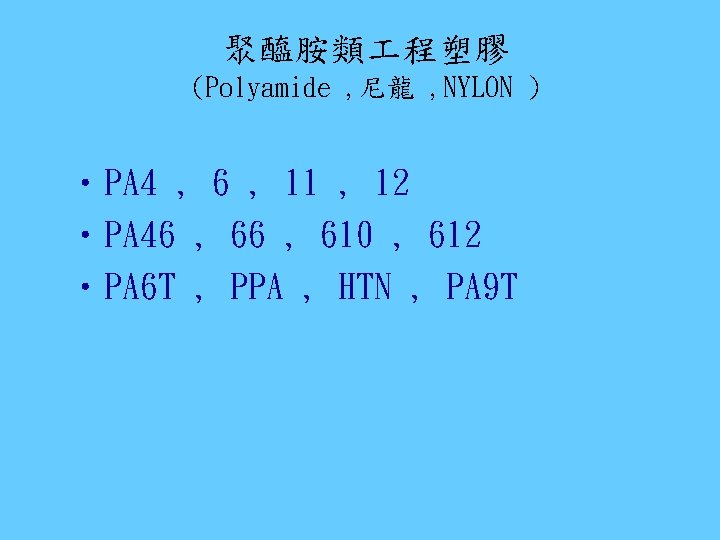

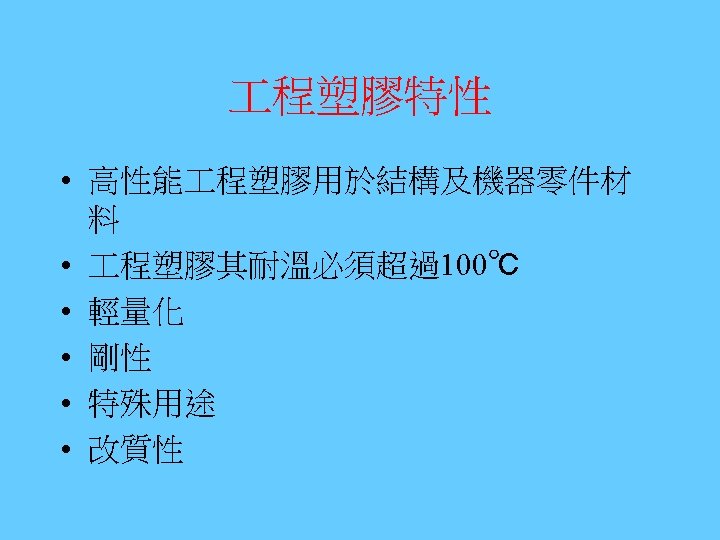

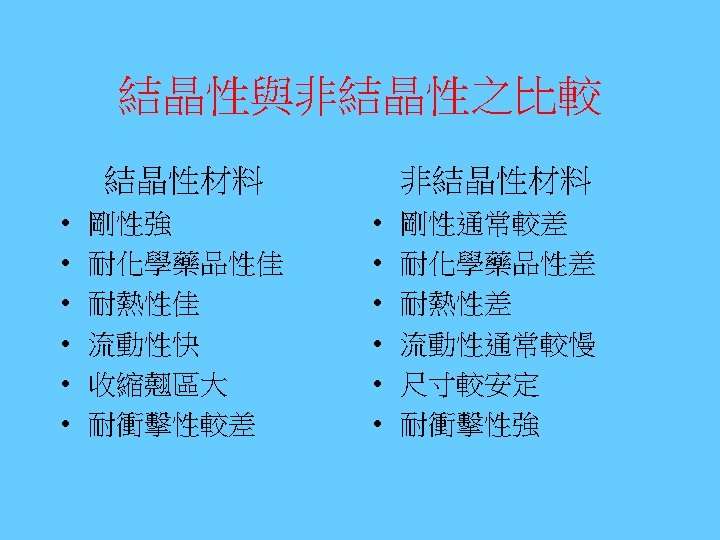

聚醯胺類 程塑膠 (Polyamide , 尼龍 , NYLON ) • PA 4 , 6 , 11 , 12 • PA 46 , 610 , 612 • PA 6 T , PPA , HTN , PA 9 T

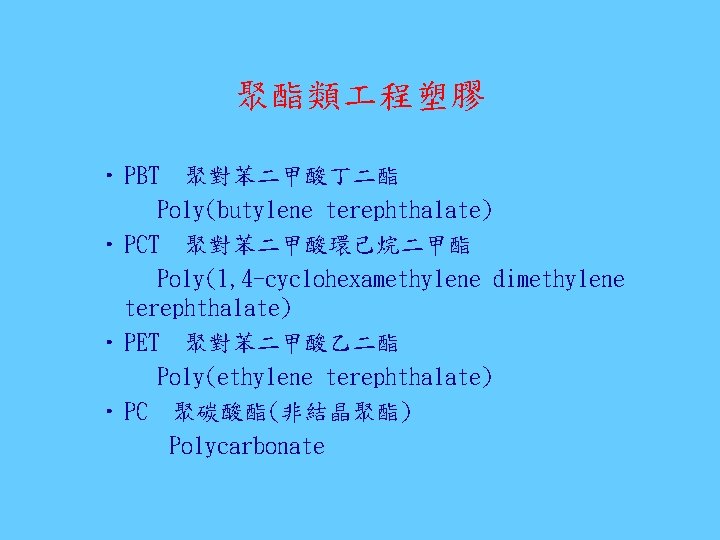

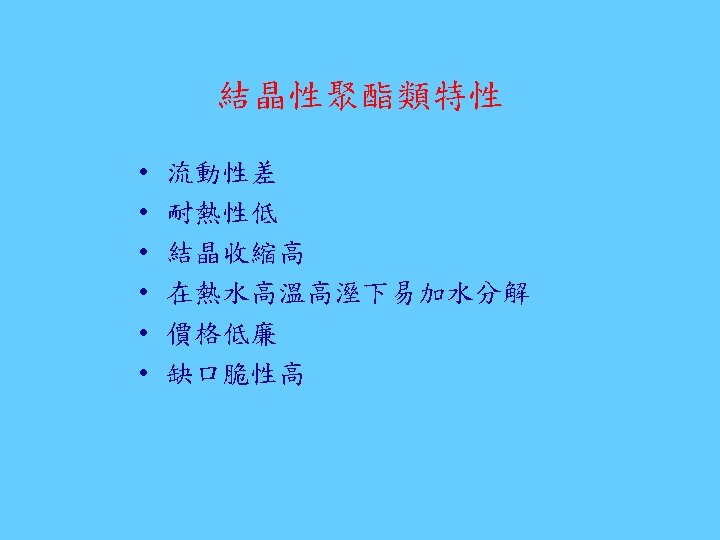

聚酯類 程塑膠 • PBT 聚對苯二甲酸丁二酯 Poly(butylene terephthalate) • PCT 聚對苯二甲酸環己烷二甲酯 Poly(1, 4 -cyclohexamethylene dimethylene terephthalate) • PET 聚對苯二甲酸乙二酯 Poly(ethylene terephthalate) • PC 聚碳酸酯(非結晶聚酯) Polycarbonate

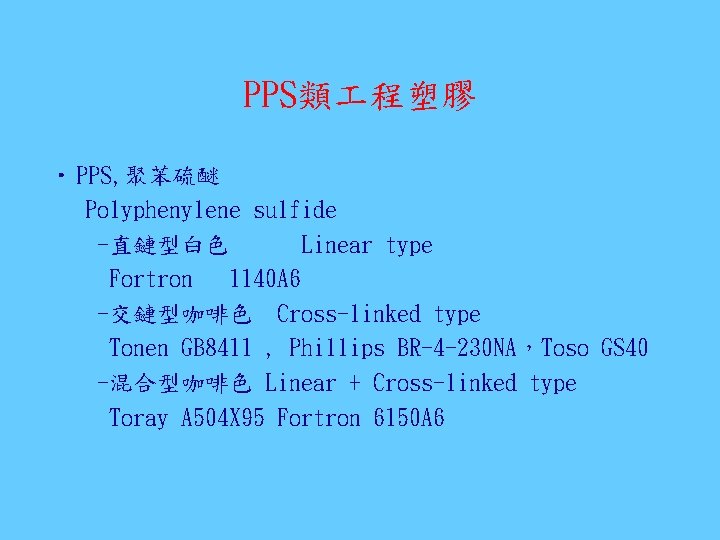

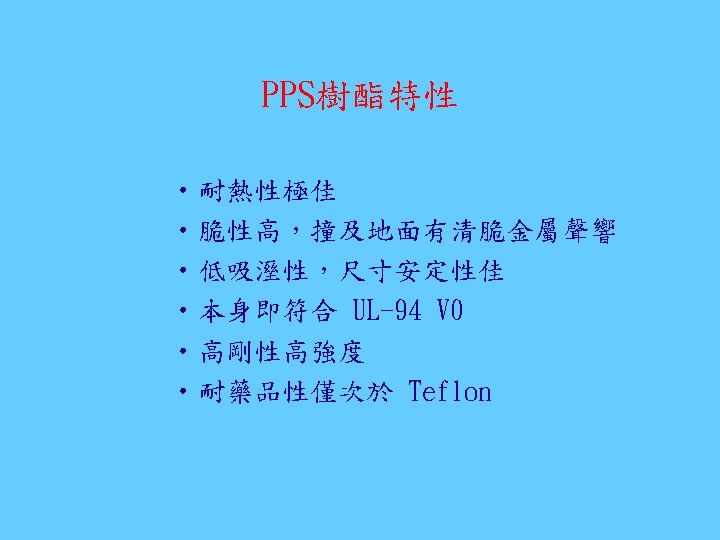

PPS類 程塑膠 • PPS, 聚苯硫醚 Polyphenylene sulfide -直鏈型白色 Linear type Fortron 1140 A 6 -交鏈型咖啡色 Cross-linked type Tonen GB 8411 , Phillips BR-4 -230 NA，Toso GS 40 -混合型咖啡色 Linear + Cross-linked type Toray A 504 X 95 Fortron 6150 A 6

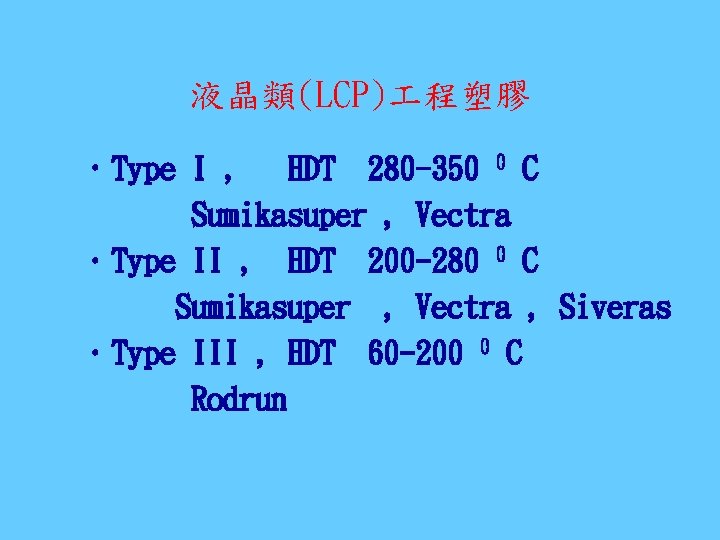

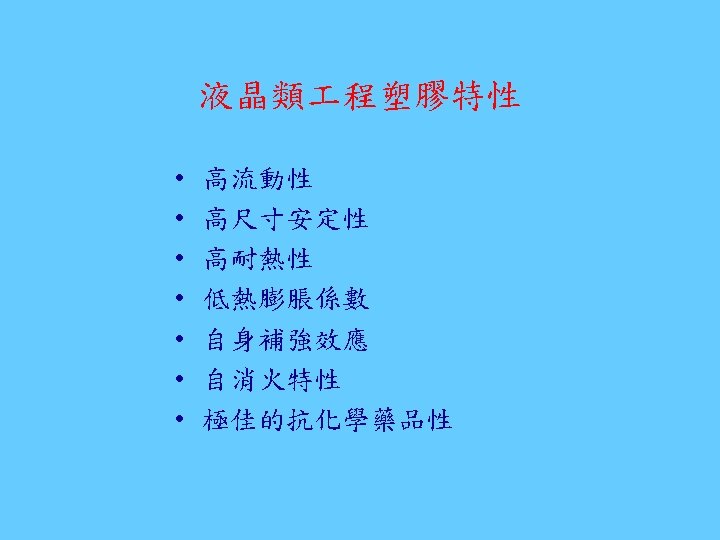

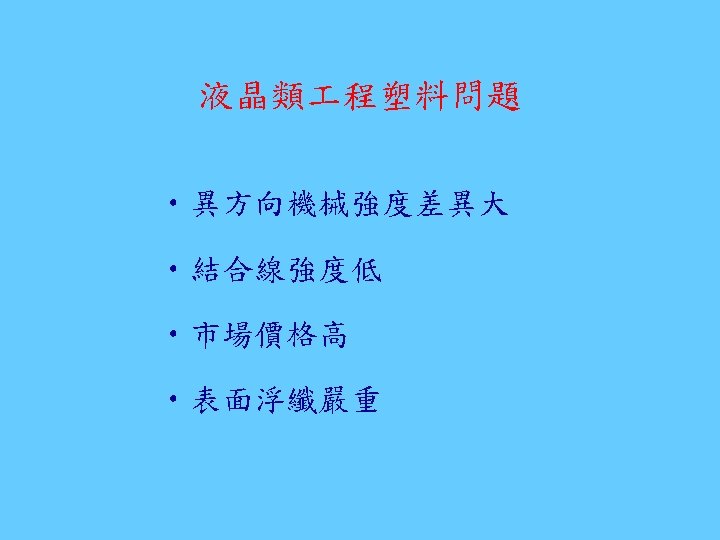

液晶類(LCP) 程塑膠 • Type I , HDT 280 -350 0 C Sumikasuper , Vectra • Type II , HDT 200 -280 0 C Sumikasuper , Vectra , Siveras • Type III , HDT 60 -200 0 C Rodrun

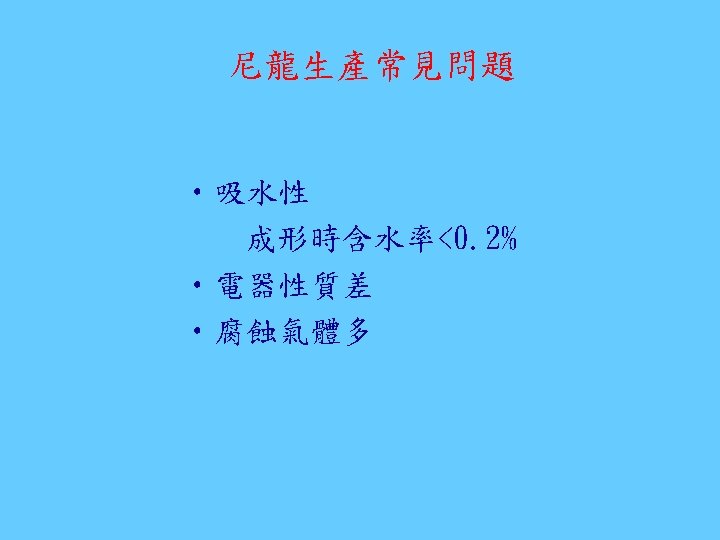

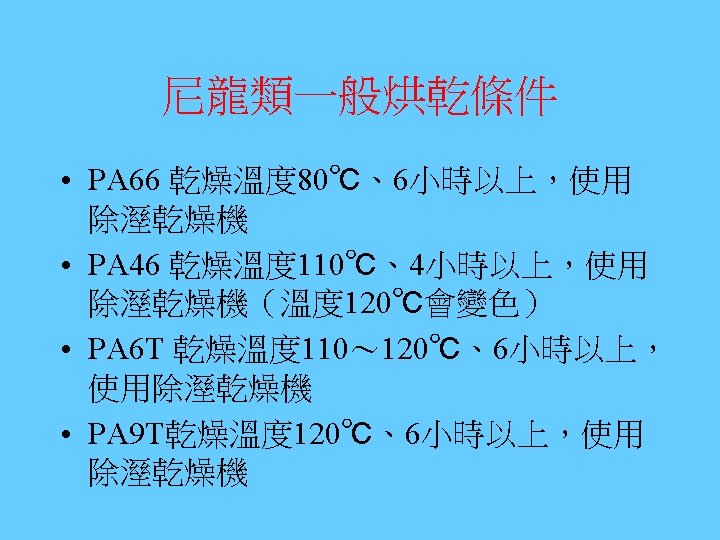

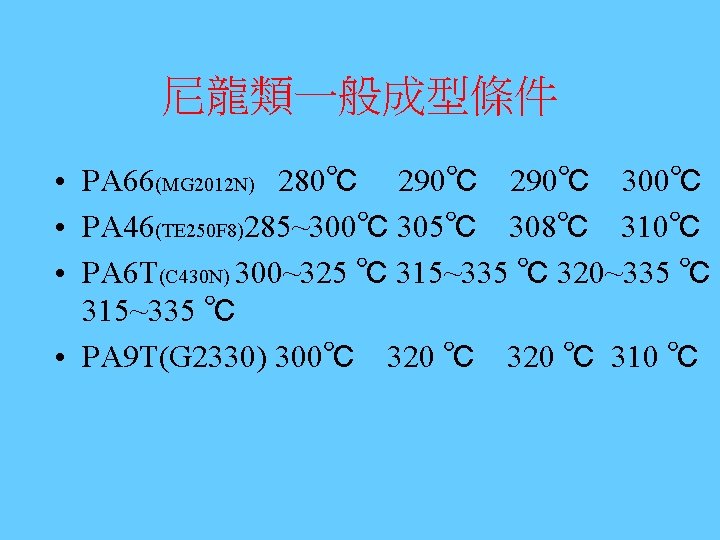

尼龍類一般成型條件 • PA 66(MG 2012 N) 280℃ 290℃ 300℃ • PA 46(TE 250 F 8)285~300℃ 305℃ 308℃ 310℃ • PA 6 T(C 430 N) 300~325 ℃ 315~335 ℃ 320~335 ℃ 315~335 ℃ • PA 9 T(G 2330) 300℃ 320 ℃ 310 ℃

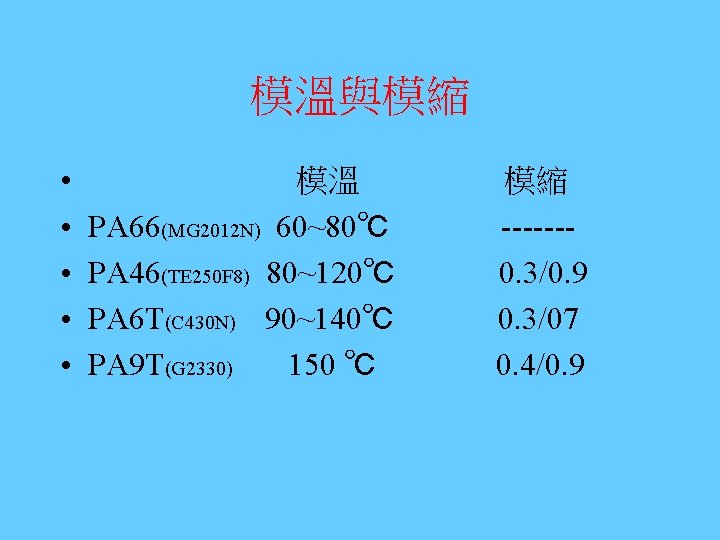

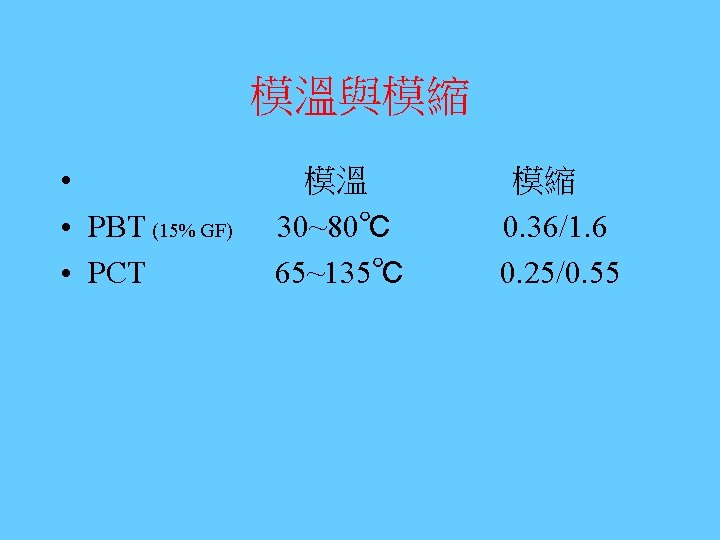

模溫與模縮 • • • 模溫 PA 66(MG 2012 N) 60~80℃ PA 46(TE 250 F 8) 80~120℃ PA 6 T(C 430 N) 90~140℃ PA 9 T(G 2330) 150 ℃ 模縮 ------0. 3/0. 9 0. 3/07 0. 4/0. 9

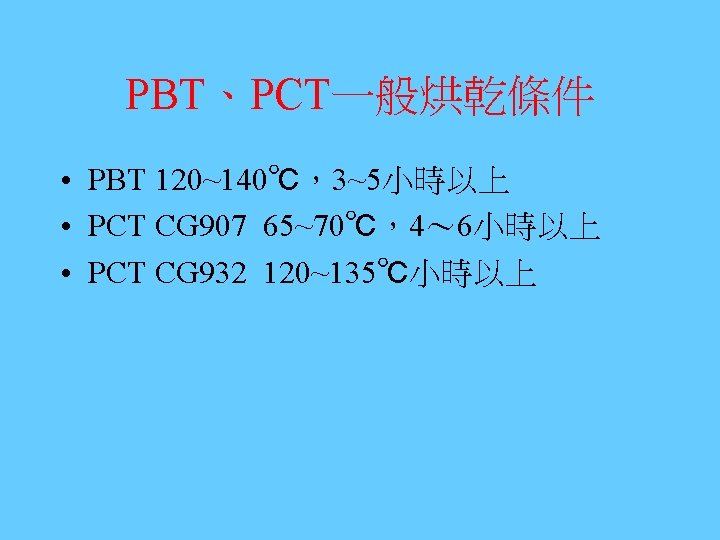

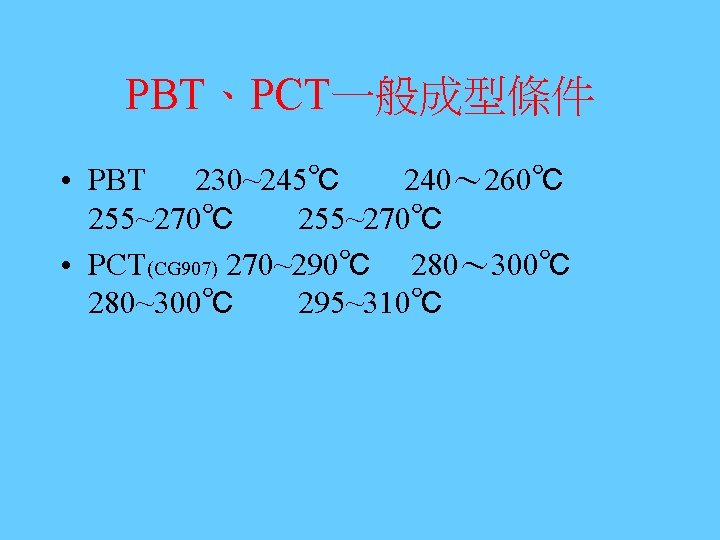

PBT、PCT一般成型條件 • PBT 230~245℃ 240～ 260℃ 255~270℃ • PCT(CG 907) 270~290℃ 280～ 300℃ 280~300℃ 295~310℃

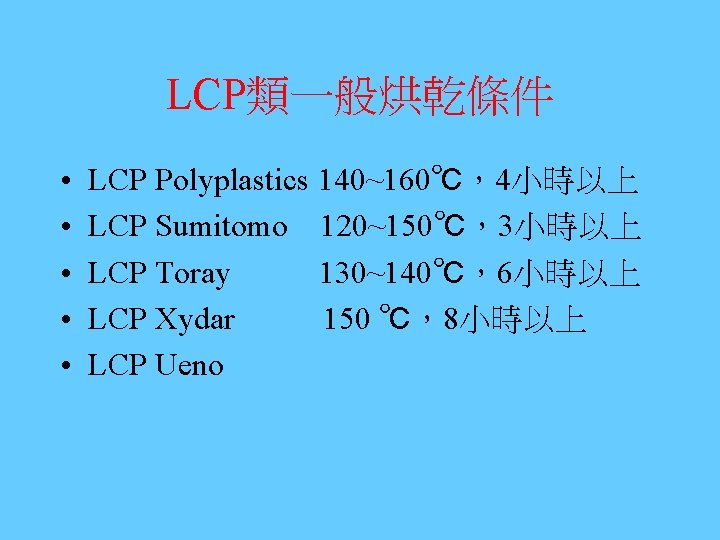

LCP類一般烘乾條件 • • • LCP Polyplastics 140~160℃，4小時以上 LCP Sumitomo 120~150℃，3小時以上 LCP Toray 130~140℃，6小時以上 LCP Xydar 150 ℃，8小時以上 LCP Ueno

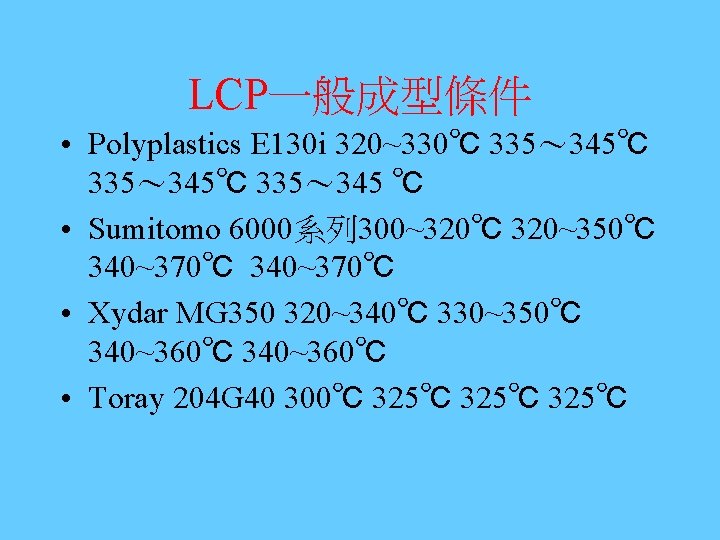

LCP一般成型條件 • Polyplastics E 130 i 320~330℃ 335～ 345℃ 335～ 345 ℃ • Sumitomo 6000系列 300~320℃ 320~350℃ 340~370℃ • Xydar MG 350 320~340℃ 330~350℃ 340~360℃ • Toray 204 G 40 300℃ 325℃

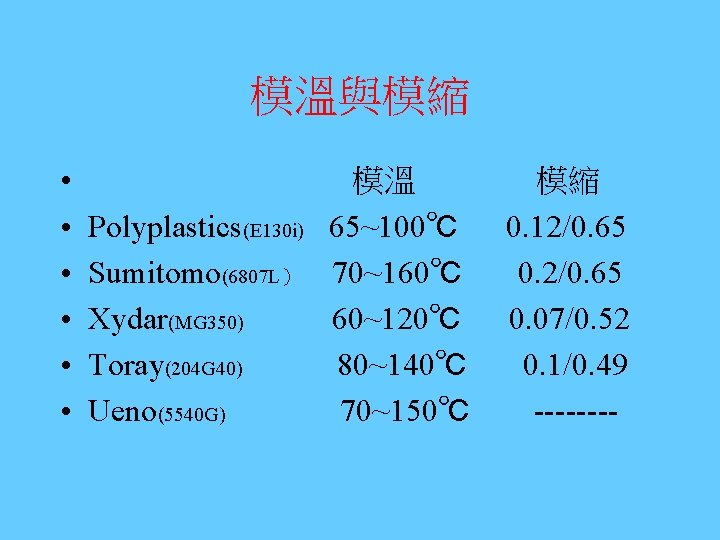

模溫與模縮 • • • Polyplastics(E 130 i) Sumitomo(6807 L） Xydar(MG 350) Toray(204 G 40) Ueno(5540 G) 模溫 65~100℃ 70~160℃ 60~120℃ 80~140℃ 70~150℃ 模縮 0. 12/0. 65 0. 07/0. 52 0. 1/0. 49 ----

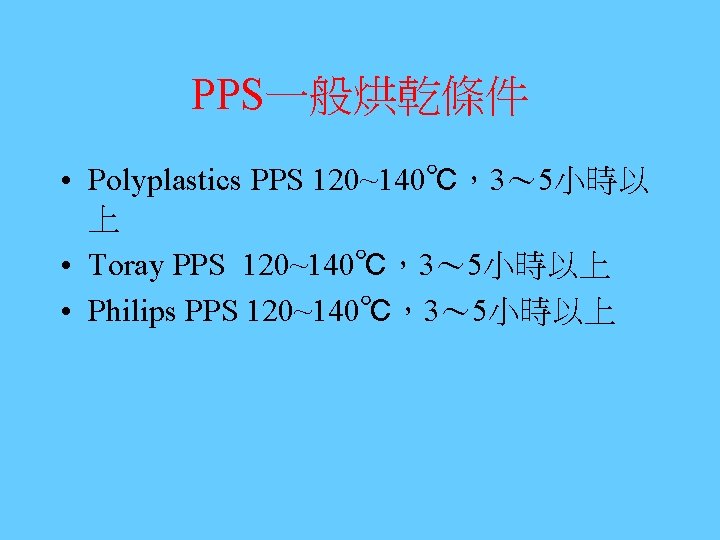

PPS一般烘乾條件 • Polyplastics PPS 120~140℃，3～ 5小時以 上 • Toray PPS 120~140℃，3～ 5小時以上 • Philips PPS 120~140℃，3～ 5小時以上

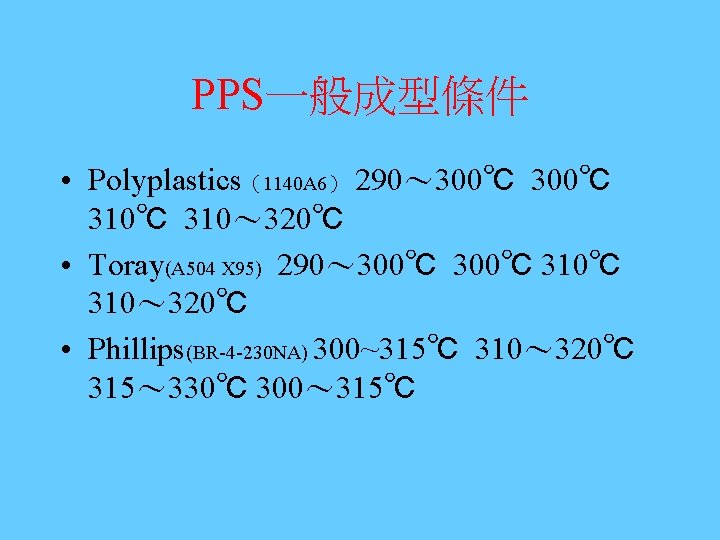

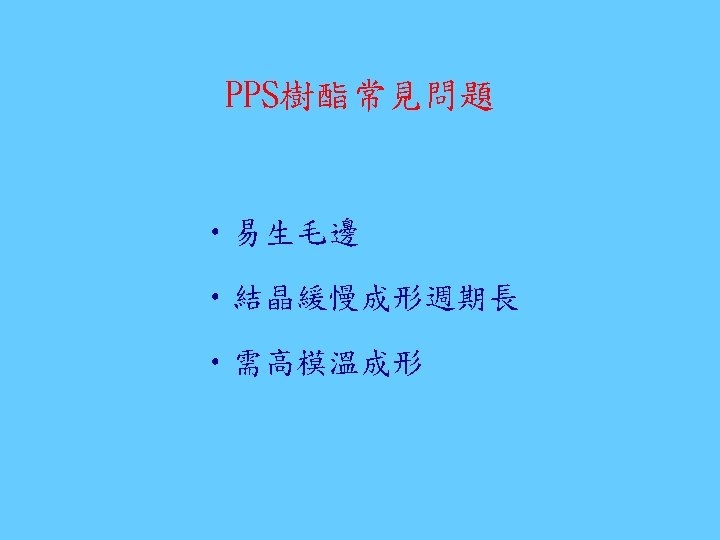

PPS一般成型條件 • Polyplastics（1140 A 6） 290～ 300℃ 310℃ 310～ 320℃ • Toray(A 504 X 95) 290～ 300℃ 310℃ 310～ 320℃ • Phillips(BR-4 -230 NA) 300~315℃ 310～ 320℃ 315～ 330℃ 300～ 315℃

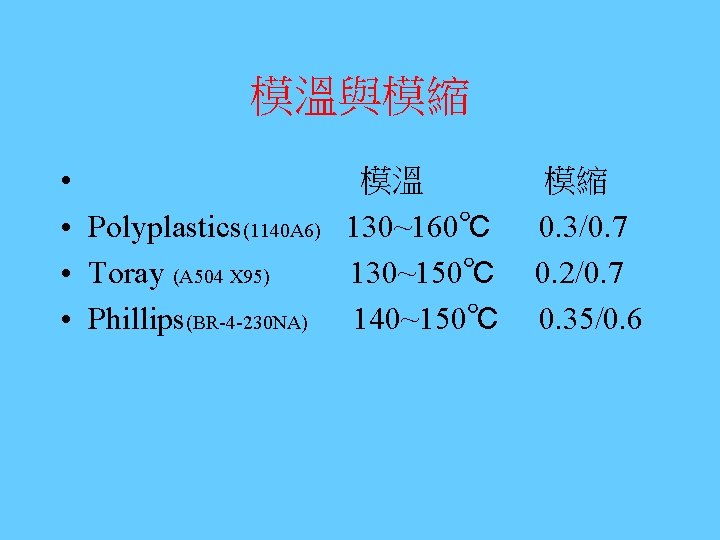

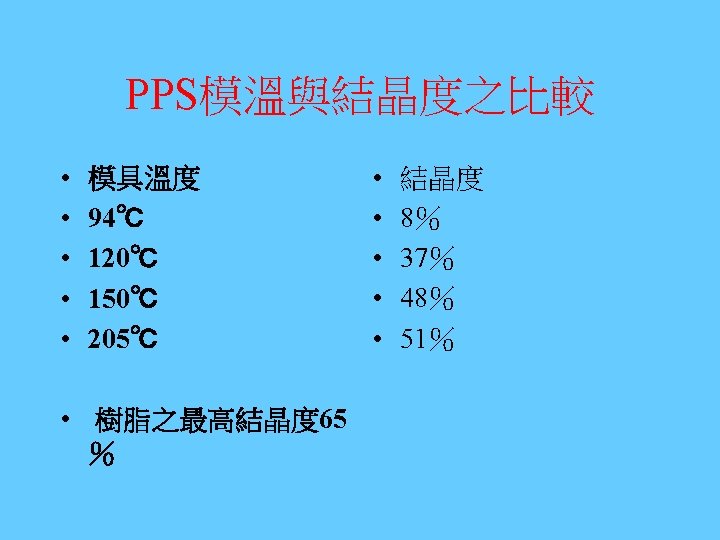

模溫與模縮 • 模溫 • Polyplastics(1140 A 6) 130~160℃ • Toray (A 504 X 95) 130~150℃ • Phillips(BR-4 -230 NA) 140~150℃ 模縮 0. 3/0. 7 0. 2/0. 7 0. 35/0. 6
