Parasitics Extraction PEX postsimulationposim EEKSU P H Chang

Parasitics Extraction (PEX) 與 postsimulation(posim) 張培華 EE/KSU P. H. Chang layout 1

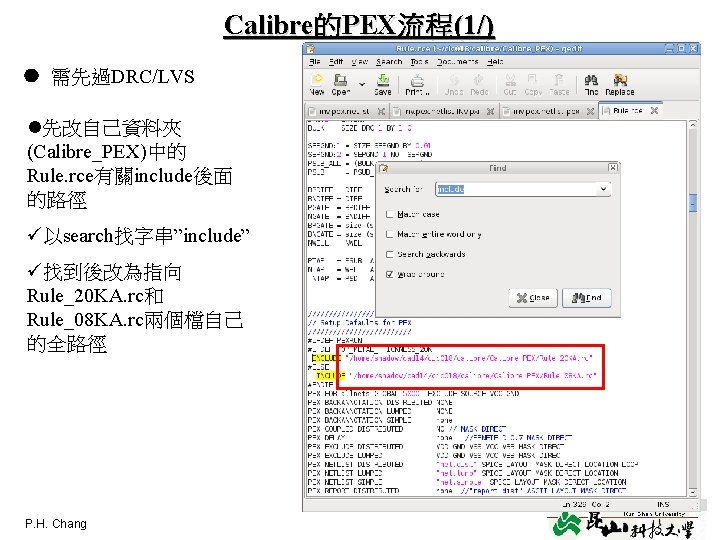

Calibre的PEX流程(1/) 需先過DRC/LVS l先改自己資料夾 (Calibre_PEX)中的 Rule. rce有關include後面 的路徑 ü以search找字串”include” ü找到後改為指向 Rule_20 KA. rc和 Rule_08 KA. rc兩個檔自己 的全路徑 P. H. Chang layout 2

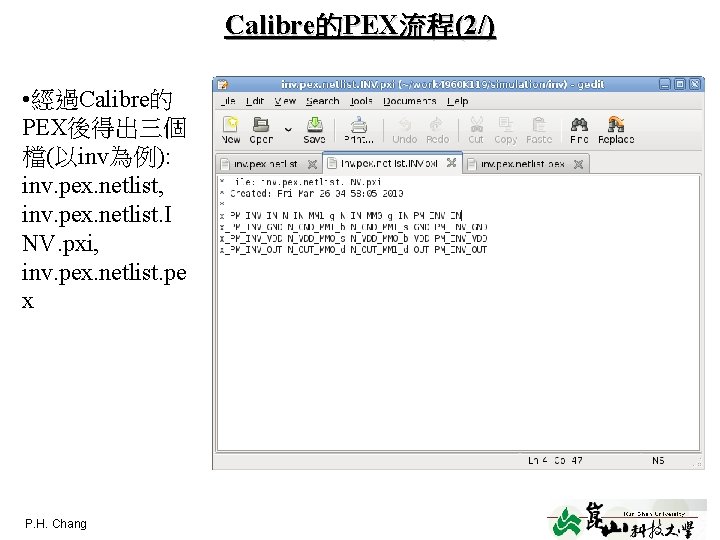

Calibre的PEX流程(2/) • 經過Calibre的 PEX後得出三個 檔(以inv為例): inv. pex. netlist, inv. pex. netlist. I NV. pxi, inv. pex. netlist. pe x P. H. Chang layout 3

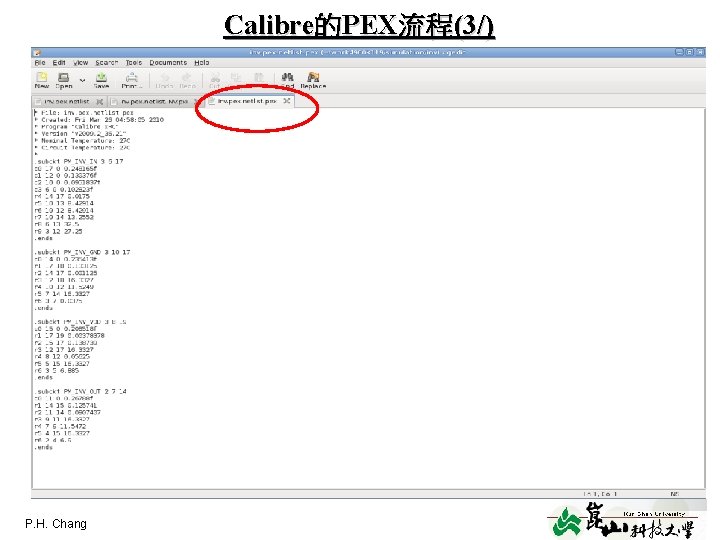

Calibre的PEX流程(3/) P. H. Chang layout 4

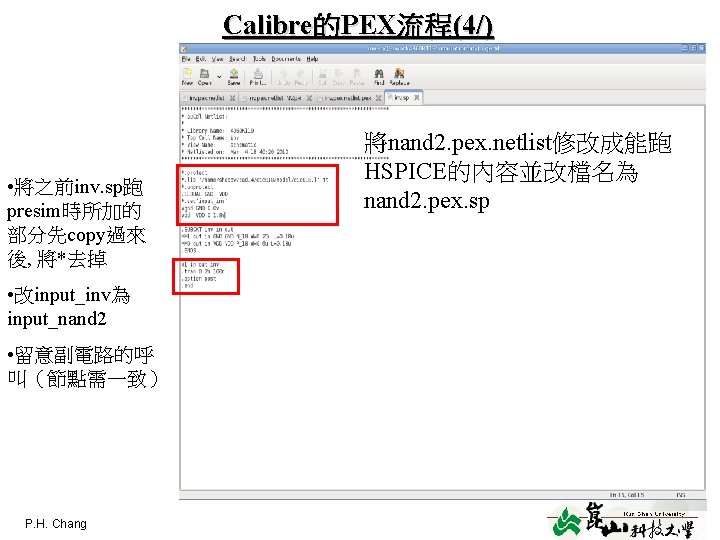

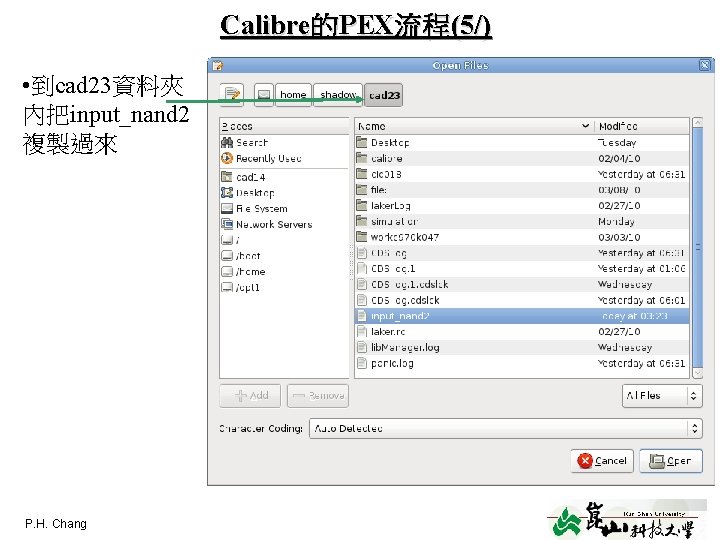

Calibre的PEX流程(5/) • 到cad 23資料夾 內把input_nand 2 複製過來 P. H. Chang layout 6

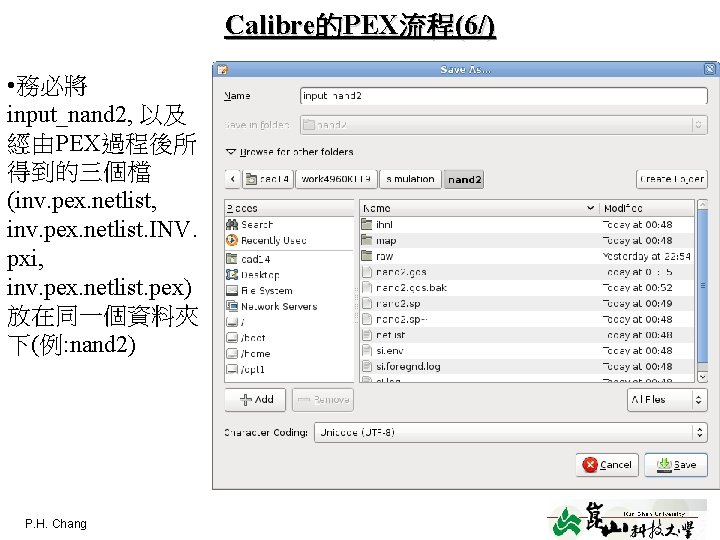

Calibre的PEX流程(6/) • 務必將 input_nand 2, 以及 經由PEX過程後所 得到的三個檔 (inv. pex. netlist, inv. pex. netlist. INV. pxi, inv. pex. netlist. pex) 放在同一個資料夾 下(例: nand 2) P. H. Chang layout 7

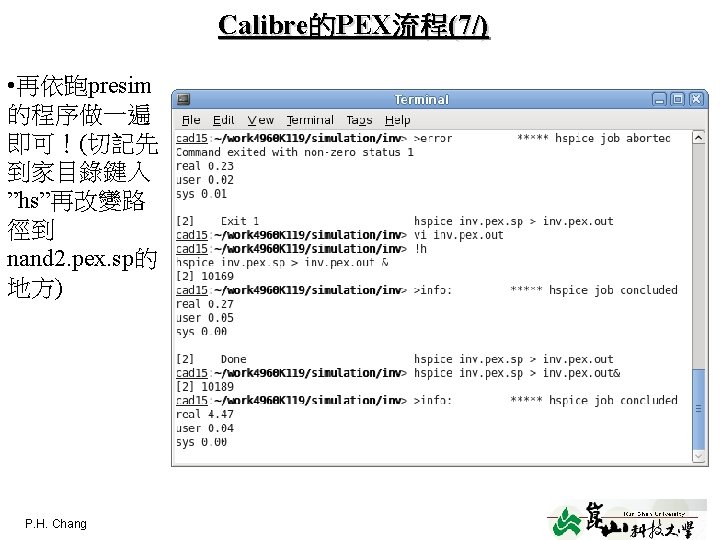

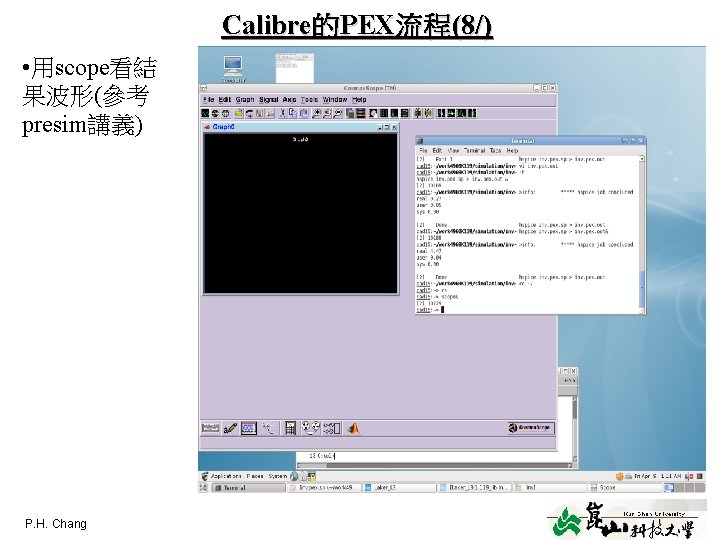

Calibre的PEX流程(8/) • 用scope看結 果波形(參考 presim講義) P. H. Chang layout 9

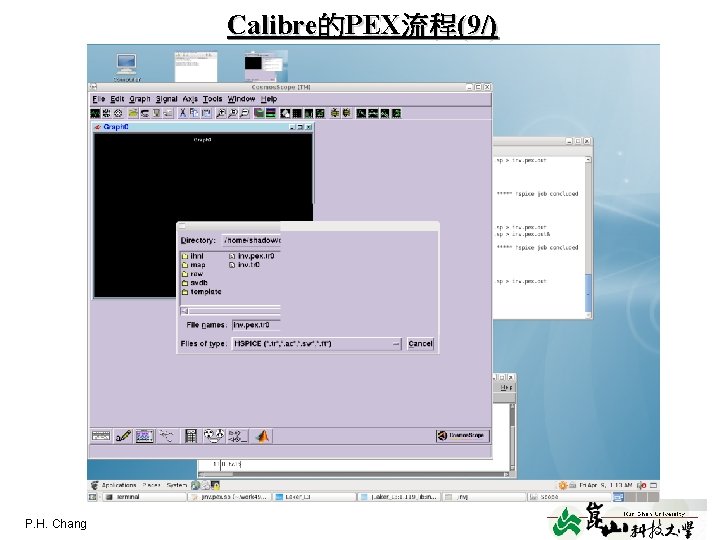

Calibre的PEX流程(9/) P. H. Chang layout 10

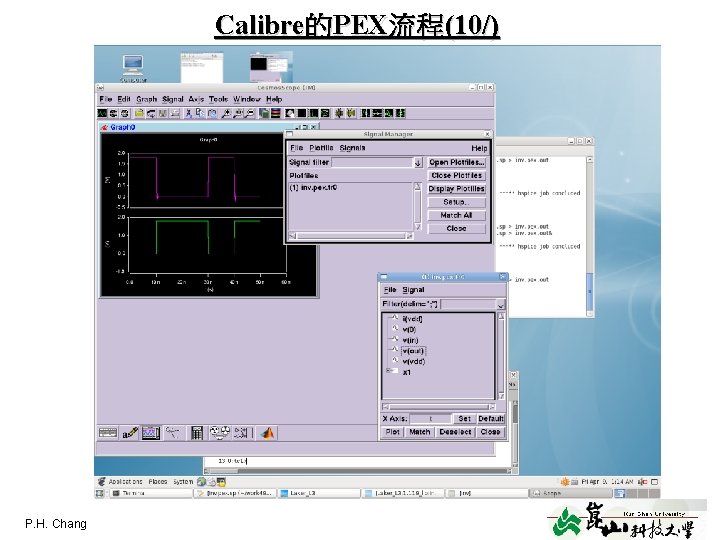

Calibre的PEX流程(10/) P. H. Chang layout 11

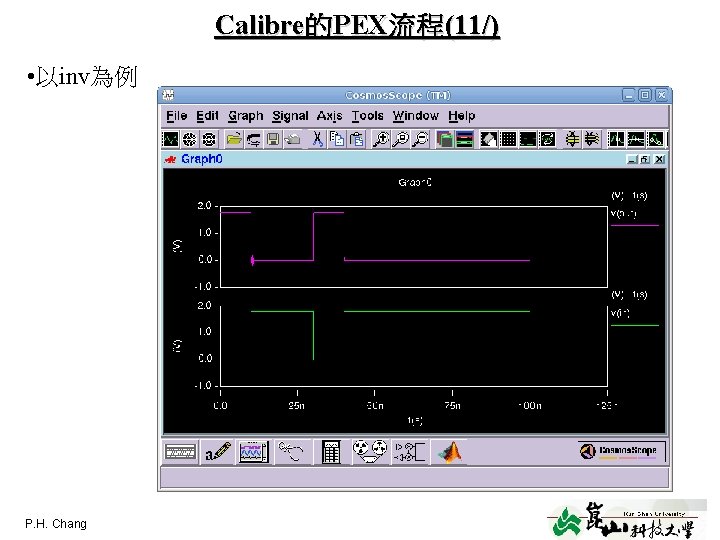

Calibre的PEX流程(11/) • 以inv為例 P. H. Chang layout 12
