Opór elektryczny przewodnika Elżbieta Grzybek Michał Hajduk informatyka + 2

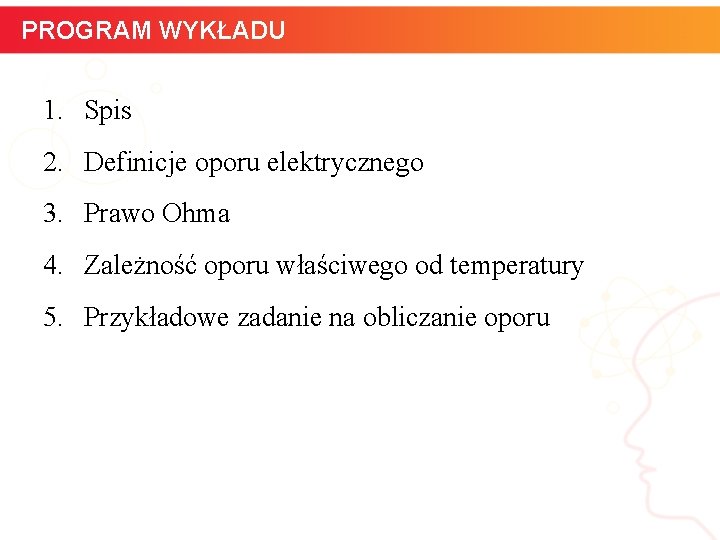

PROGRAM WYKŁADU 1. Spis 2. Definicje oporu elektrycznego 3. Prawo Ohma 4. Zależność oporu właściwego od temperatury 5. Przykładowe zadanie na obliczanie oporu informatyka + 3

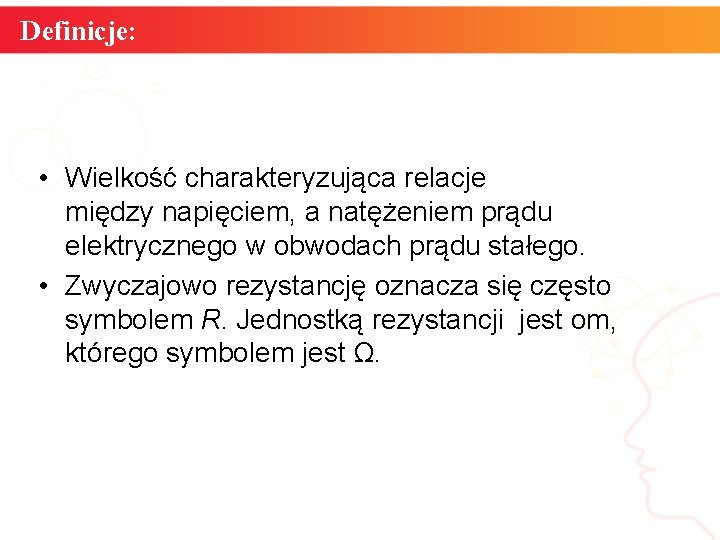

Definicje: • Wielkość charakteryzująca relacje między napięciem, a natężeniem prądu elektrycznego w obwodach prądu stałego. • Zwyczajowo rezystancję oznacza się często symbolem R. Jednostką rezystancji jest om, którego symbolem jest Ω. informatyka + 4

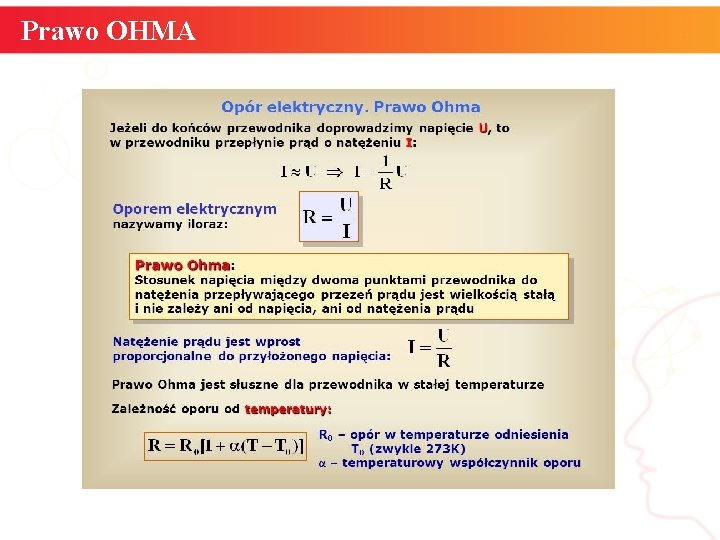

Prawo OHMA informatyka + 5
Prawo OHMA

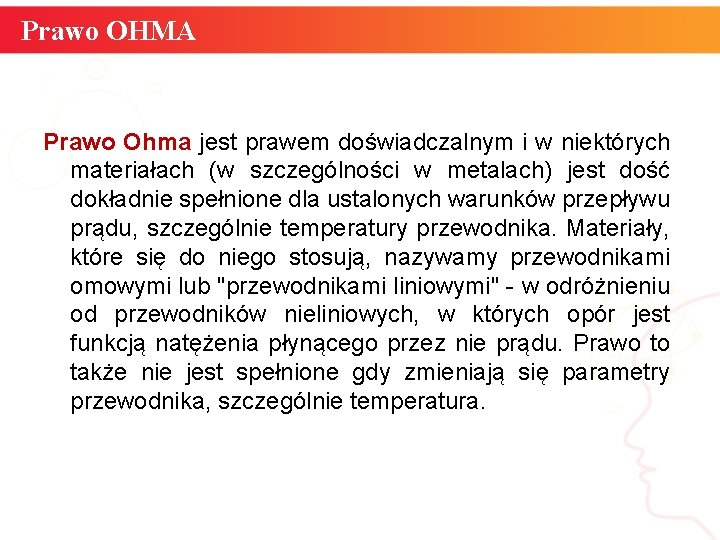

Prawo OHMA Prawo Ohma jest prawem doświadczalnym i w niektórych materiałach (w szczególności w metalach) jest dość dokładnie spełnione dla ustalonych warunków przepływu prądu, szczególnie temperatury przewodnika. Materiały, które się do niego stosują, nazywamy przewodnikami omowymi lub "przewodnikami liniowymi" - w odróżnieniu od przewodników nieliniowych, w których opór jest funkcją natężenia płynącego przez nie prądu. Prawo to także nie jest spełnione gdy zmieniają się parametry przewodnika, szczególnie temperatura. informatyka + 7

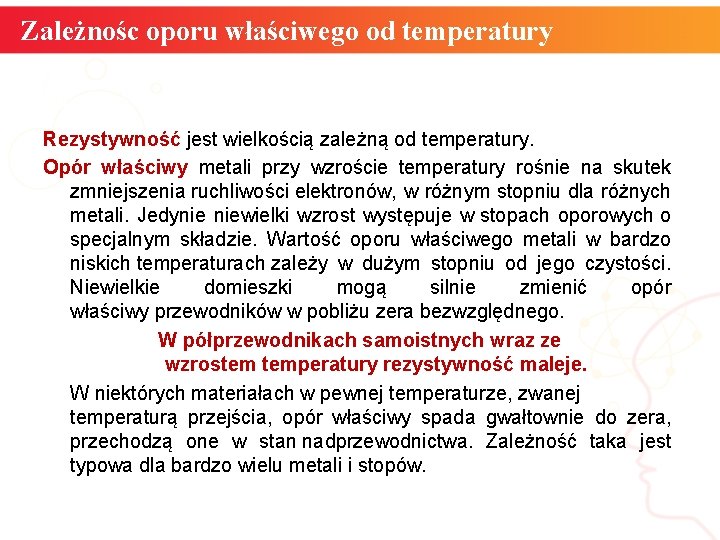

Zależnośc oporu właściwego od temperatury Rezystywność jest wielkością zależną od temperatury. Opór właściwy metali przy wzroście temperatury rośnie na skutek zmniejszenia ruchliwości elektronów, w różnym stopniu dla różnych metali. Jedynie niewielki wzrost występuje w stopach oporowych o specjalnym składzie. Wartość oporu właściwego metali w bardzo niskich temperaturach zależy w dużym stopniu od jego czystości. Niewielkie domieszki mogą silnie zmienić opór właściwy przewodników w pobliżu zera bezwzględnego. W półprzewodnikach samoistnych wraz ze wzrostem temperatury rezystywność maleje. W niektórych materiałach w pewnej temperaturze, zwanej temperaturą przejścia, opór właściwy spada gwałtownie do zera, przechodzą one w stan nadprzewodnictwa. Zależność taka jest typowa dla bardzo wielu metali i stopów. informatyka + 8

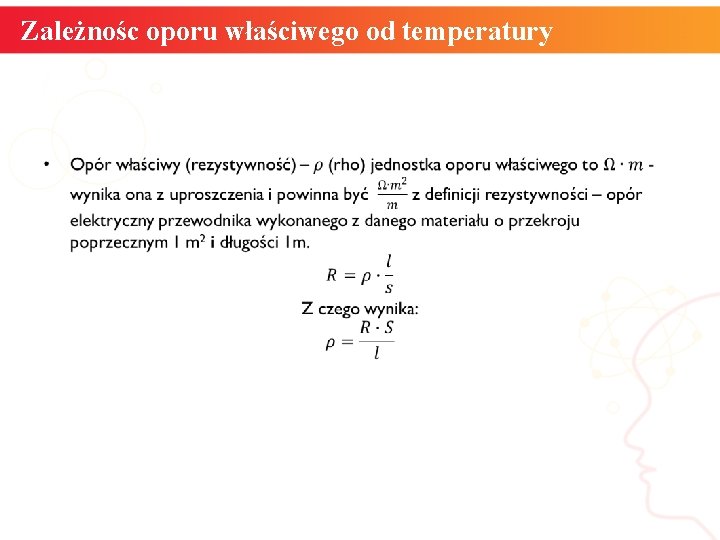

Zależnośc oporu właściwego od temperatury • informatyka + 9

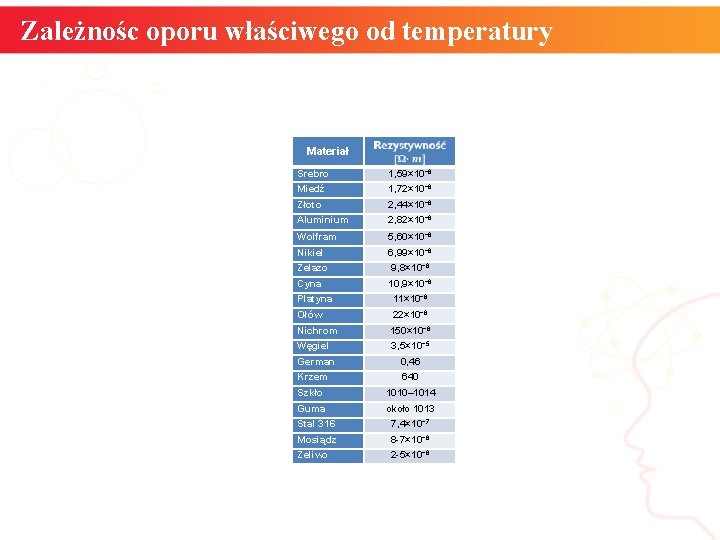

Zależnośc oporu właściwego od temperatury Materiał Srebro 1, 59× 10− 8 Miedź 1, 72× 10− 8 Złoto 2, 44× 10− 8 Aluminium 2, 82× 10− 8 Wolfram 5, 60× 10− 8 Nikiel 6, 99× 10− 8 Żelazo 9, 8× 10− 8 Cyna 10, 9× 10− 8 Platyna 11× 10− 8 Ołów 22× 10− 8 Nichrom 150× 10− 8 Węgiel 3, 5× 10− 5 German 0, 46 Krzem 640 Szkło 1010– 1014 Guma około 1013 Stal 316 7, 4× 10− 7 Mosiądz 8 -7× 10− 8 Żeliwo 2 -5× 10− 6 informatyka + 10

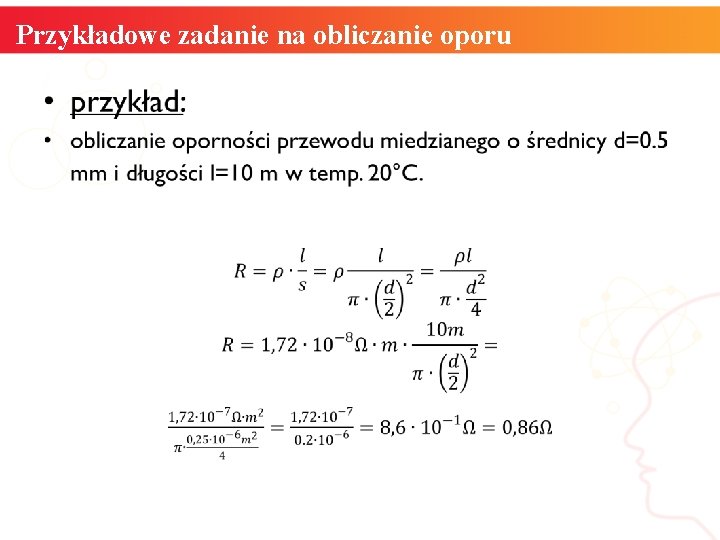

Przykładowe zadanie na obliczanie oporu • informatyka + 11

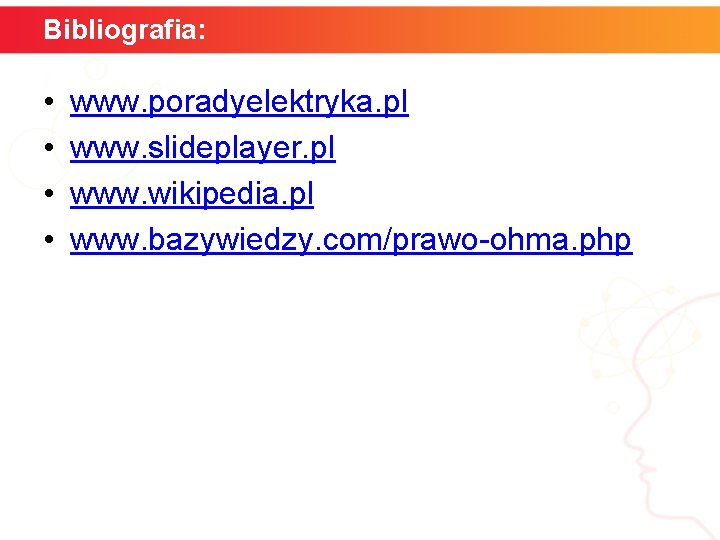

Bibliografia: • • www. poradyelektryka. pl www. slideplayer. pl www. wikipedia. pl www. bazywiedzy. com/prawo-ohma. php
