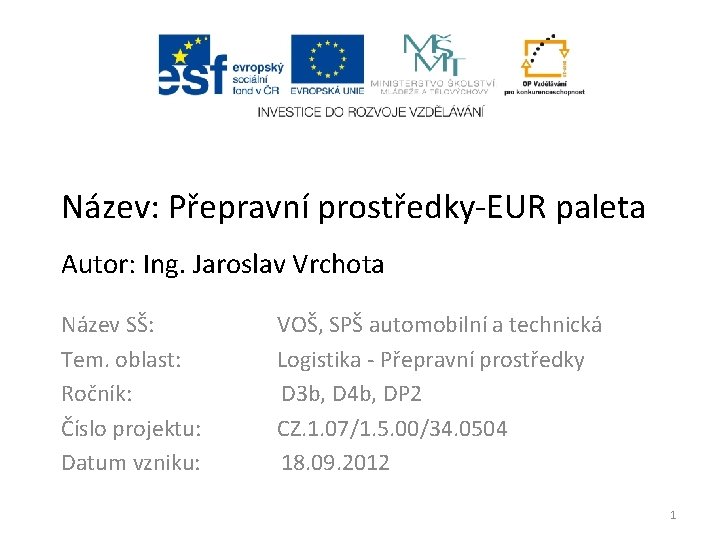

Název: Přepravní prostředky-EUR paleta Autor: Ing. Jaroslav Vrchota Název SŠ: VOŠ, SPŠ automobilní a technická Tem. oblast: Logistika - Přepravní prostředky Ročník: D 3 b, D 4 b, DP 2 Číslo projektu: CZ. 1. 07/1. 5. 00/34. 0504 Datum vzniku: 18. 09. 2012 1

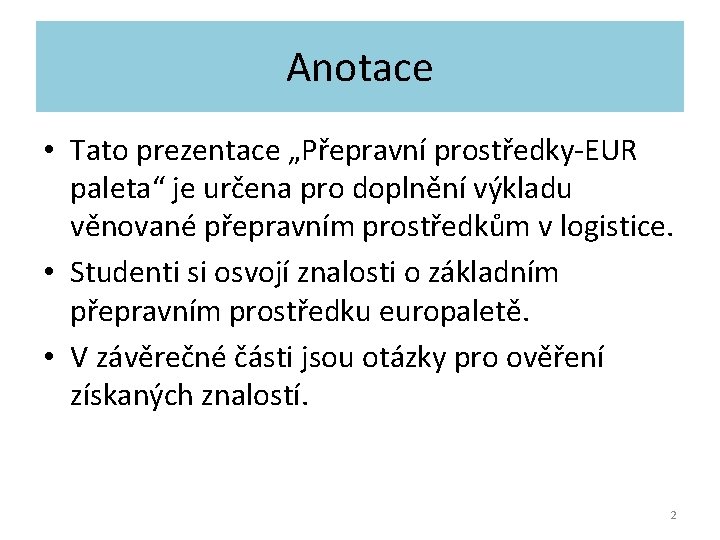

Anotace • Tato prezentace „Přepravní prostředky-EUR paleta“ je určena pro doplnění výkladu věnované přepravním prostředkům v logistice. • Studenti si osvojí znalosti o základním přepravním prostředku europaletě. • V závěrečné části jsou otázky pro ověření získaných znalostí. 2

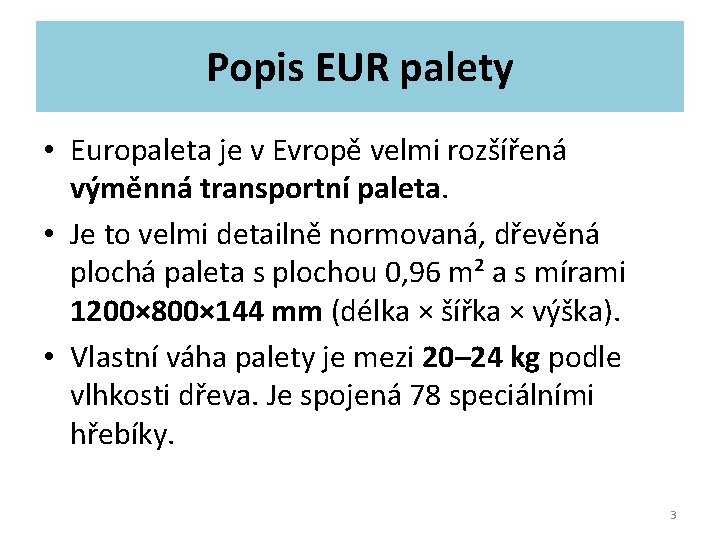

Popis EUR palety • Europaleta je v Evropě velmi rozšířená výměnná transportní paleta. • Je to velmi detailně normovaná, dřevěná plochá paleta s plochou 0, 96 m² a s mírami 1200× 800× 144 mm (délka × šířka × výška). • Vlastní váha palety je mezi 20– 24 kg podle vlhkosti dřeva. Je spojená 78 speciálními hřebíky. 3

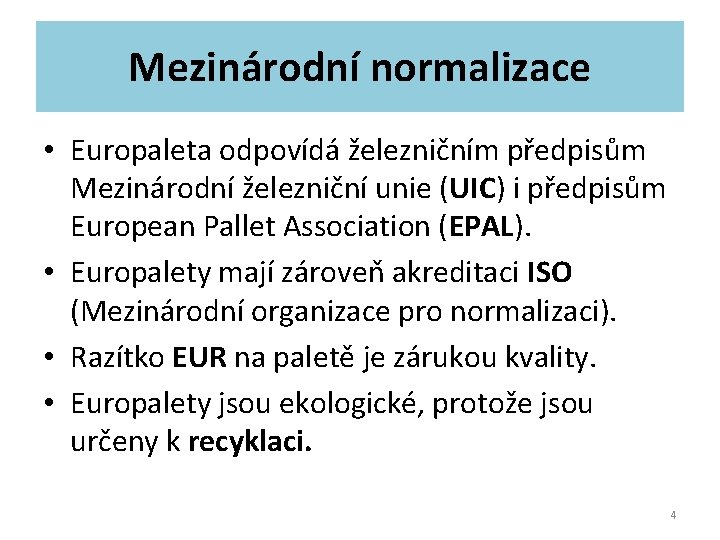

Mezinárodní normalizace • Europaleta odpovídá železničním předpisům Mezinárodní železniční unie (UIC) i předpisům European Pallet Association (EPAL). • Europalety mají zároveň akreditaci ISO (Mezinárodní organizace pro normalizaci). • Razítko EUR na paletě je zárukou kvality. • Europalety jsou ekologické, protože jsou určeny k recyklaci. 4

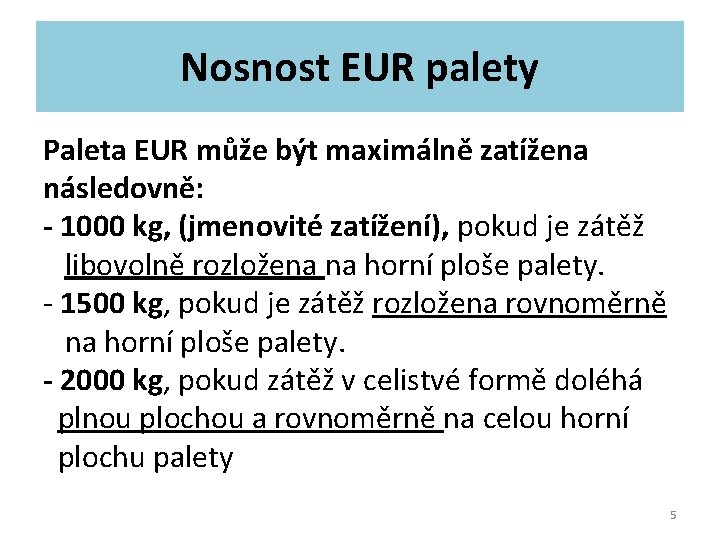

Nosnost EUR palety Paleta EUR může být maximálně zatížena následovně: - 1000 kg, (jmenovité zatížení), pokud je zátěž libovolně rozložena na horní ploše palety. - 1500 kg, pokud je zátěž rozložena rovnoměrně na horní ploše palety. - 2000 kg, pokud zátěž v celistvé formě doléhá plnou plochou a rovnoměrně na celou horní plochu palety 5

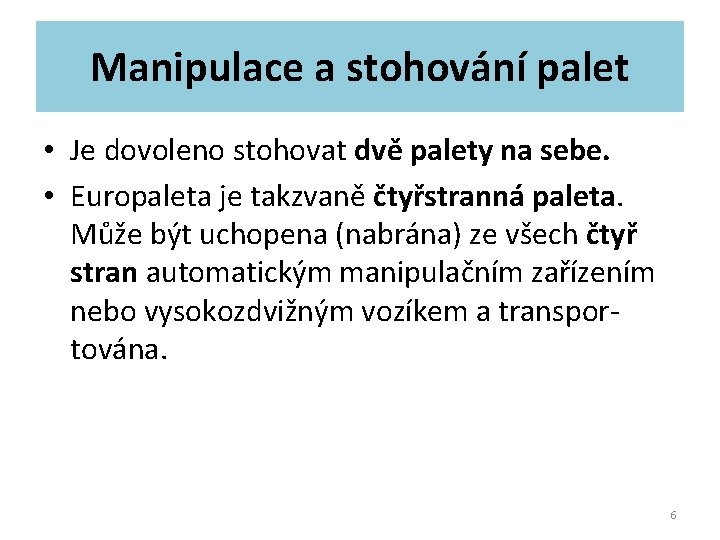

Manipulace a stohování palet • Je dovoleno stohovat dvě palety na sebe. • Europaleta je takzvaně čtyřstranná paleta. Může být uchopena (nabrána) ze všech čtyř stran automatickým manipulačním zařízením nebo vysokozdvižným vozíkem a transportována. 6

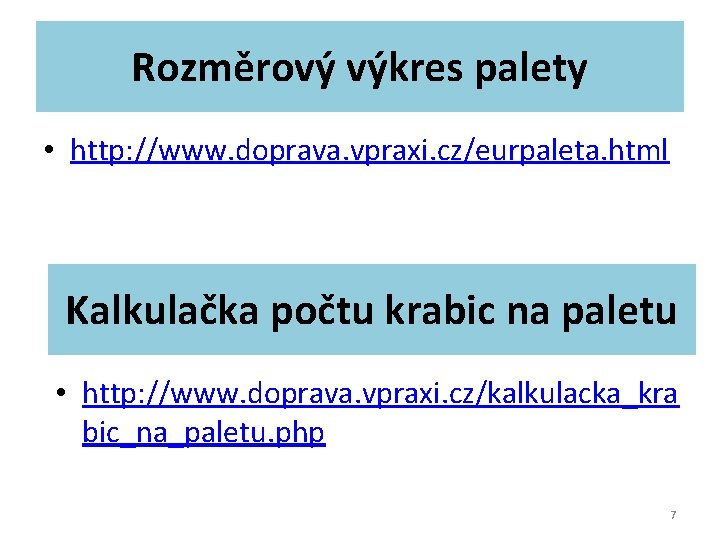

Rozměrový výkres palety • http: //www. doprava. vpraxi. cz/eurpaleta. html Kalkulačka počtu krabic na paletu • http: //www. doprava. vpraxi. cz/kalkulacka_kra bic_na_paletu. php 7

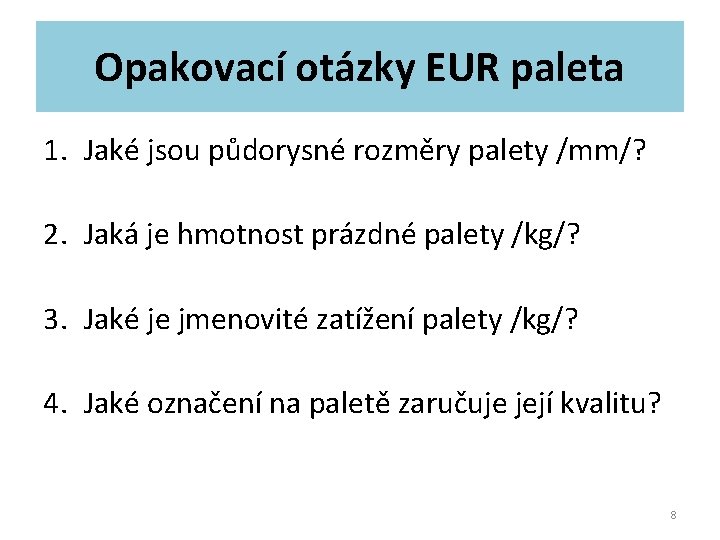

Opakovací otázky EUR paleta 1. Jaké jsou půdorysné rozměry palety /mm/? 2. Jaká je hmotnost prázdné palety /kg/? 3. Jaké je jmenovité zatížení palety /kg/? 4. Jaké označení na paletě zaručuje její kvalitu? 8

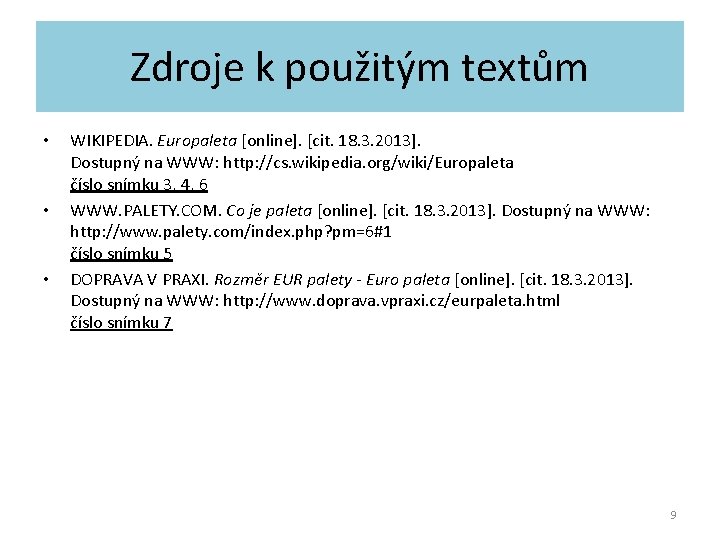

Zdroje k použitým textům • • • WIKIPEDIA. Europaleta [online]. [cit. 18. 3. 2013]. Dostupný na WWW: http: //cs. wikipedia. org/wiki/Europaleta číslo snímku 3, 4, 6 WWW. PALETY. COM. Co je paleta [online]. [cit. 18. 3. 2013]. Dostupný na WWW: http: //www. palety. com/index. php? pm=6#1 číslo snímku 5 DOPRAVA V PRAXI. Rozměr EUR palety - Euro paleta [online]. [cit. 18. 3. 2013]. Dostupný na WWW: http: //www. doprava. vpraxi. cz/eurpaleta. html číslo snímku 7 9
