NANTAI NVERSTES TAIYICI SSTEM TASARIMI STATK 7 HAFTA

NİŞANTAŞI ÜNİVERSİTESİ TAŞIYICI SİSTEM TASARIMI STATİK (7. HAFTA) Mühendislik Mimarlık Fakültesi mmf. nisantasi. edu. tr NİŞANTAŞI ÜNİVERS İTESİ ©

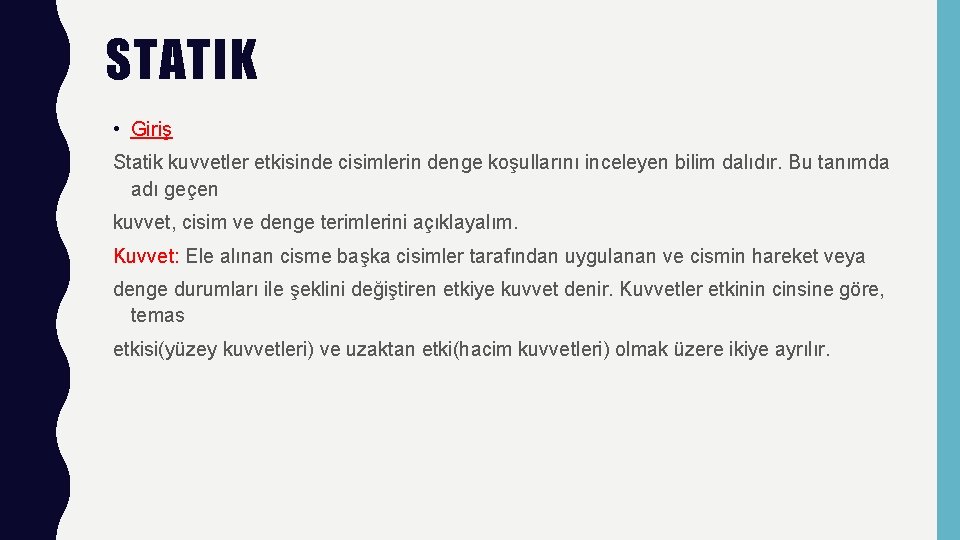

STATIK • Giriş Statik kuvvetler etkisinde cisimlerin denge koşullarını inceleyen bilim dalıdır. Bu tanımda adı geçen kuvvet, cisim ve denge terimlerini açıklayalım. Kuvvet: Ele alınan cisme başka cisimler tarafından uygulanan ve cismin hareket veya denge durumları ile şeklini değiştiren etkiye kuvvet denir. Kuvvetler etkinin cinsine göre, temas etkisi(yüzey kuvvetleri) ve uzaktan etki(hacim kuvvetleri) olmak üzere ikiye ayrılır.

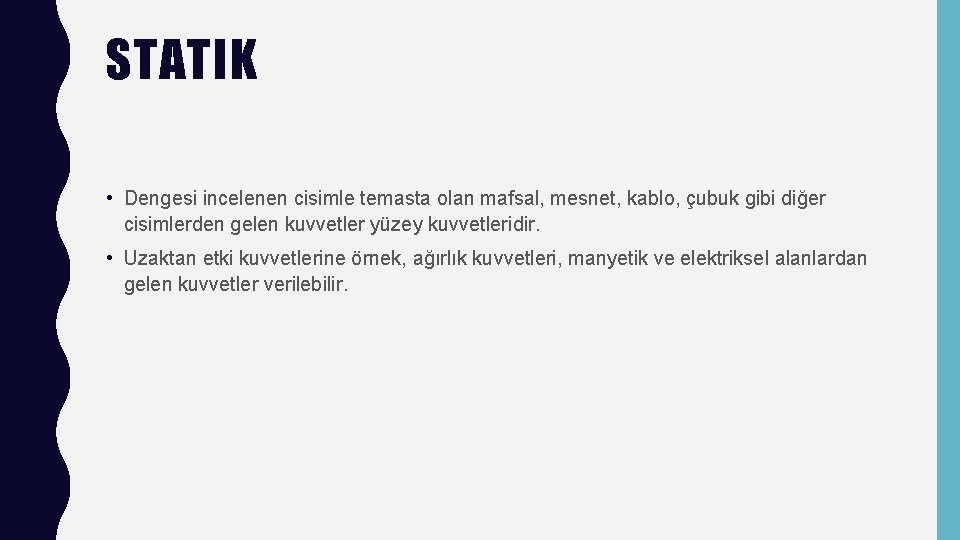

STATIK • Dengesi incelenen cisimle temasta olan mafsal, mesnet, kablo, çubuk gibi diğer cisimlerden gelen kuvvetler yüzey kuvvetleridir. • Uzaktan etki kuvvetlerine örnek, ağırlık kuvvetleri, manyetik ve elektriksel alanlardan gelen kuvvetler verilebilir.

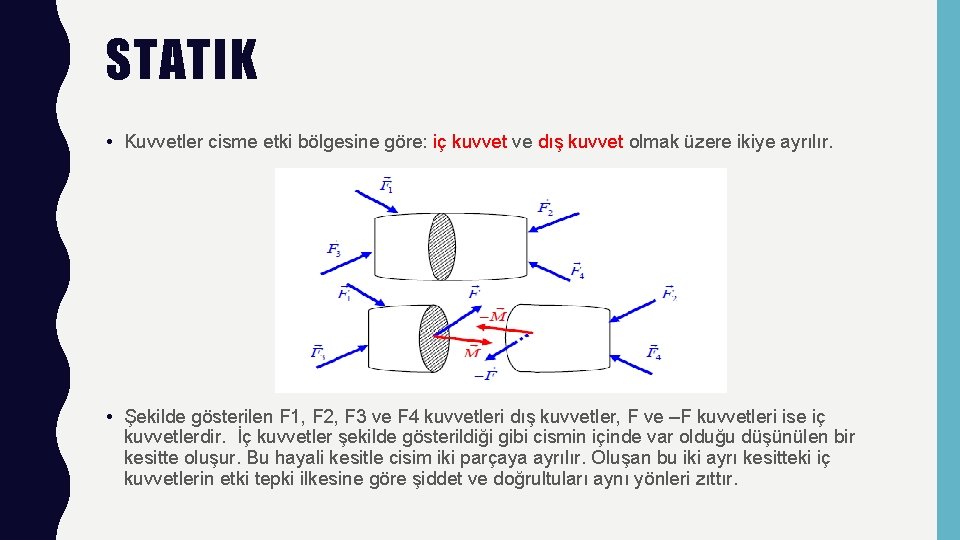

STATIK • Kuvvetler cisme etki bölgesine göre: iç kuvvet ve dış kuvvet olmak üzere ikiye ayrılır. • Şekilde gösterilen F 1, F 2, F 3 ve F 4 kuvvetleri dış kuvvetler, F ve –F kuvvetleri ise iç kuvvetlerdir. İç kuvvetler şekilde gösterildiği gibi cismin içinde var olduğu düşünülen bir kesitte oluşur. Bu hayali kesitle cisim iki parçaya ayrılır. Oluşan bu iki ayrı kesitteki iç kuvvetlerin etki tepki ilkesine göre şiddet ve doğrultuları aynı yönleri zıttır.

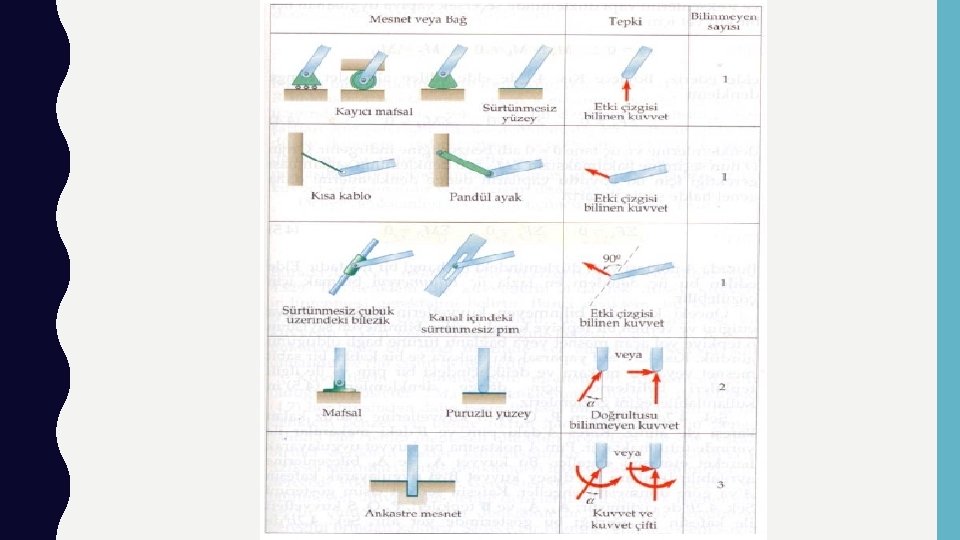

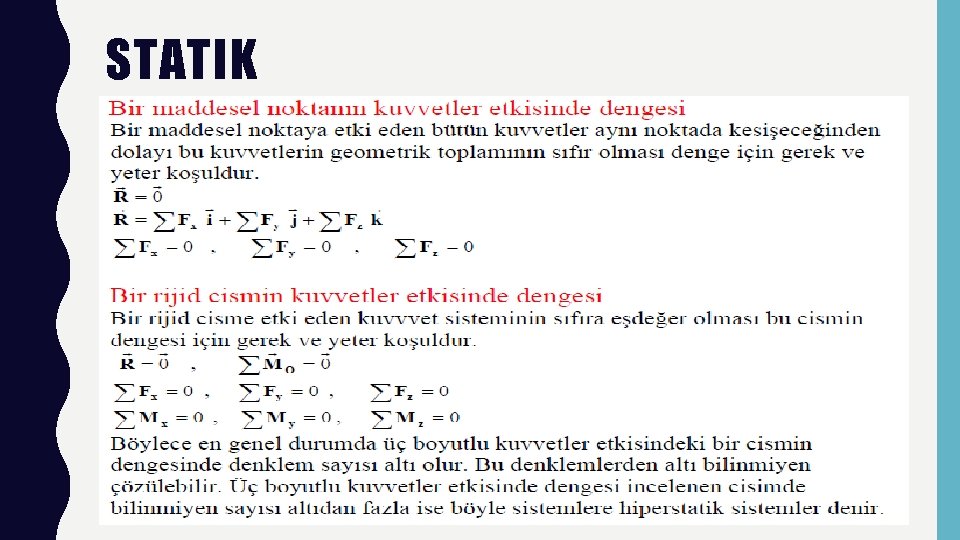

STATIK

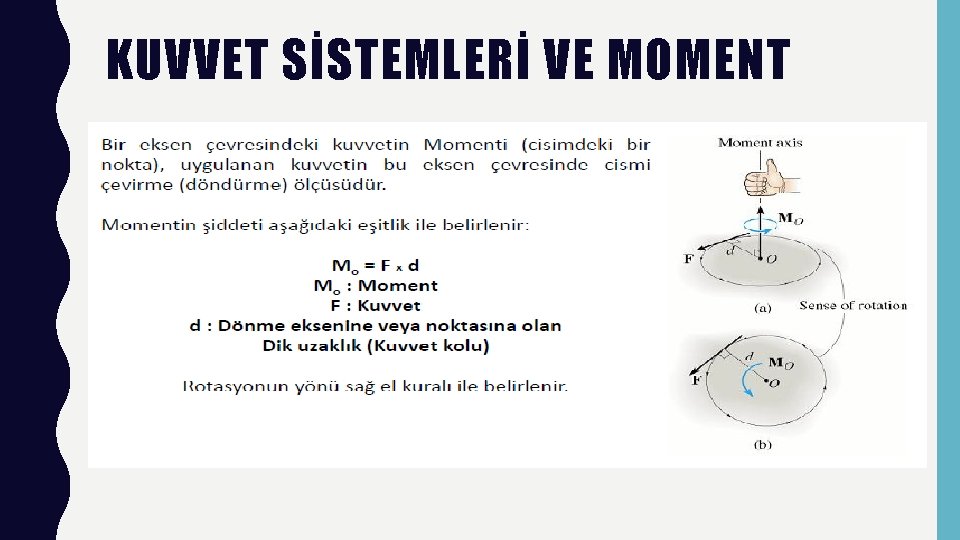

KUVVET SİSTEMLERİ VE MOMENT

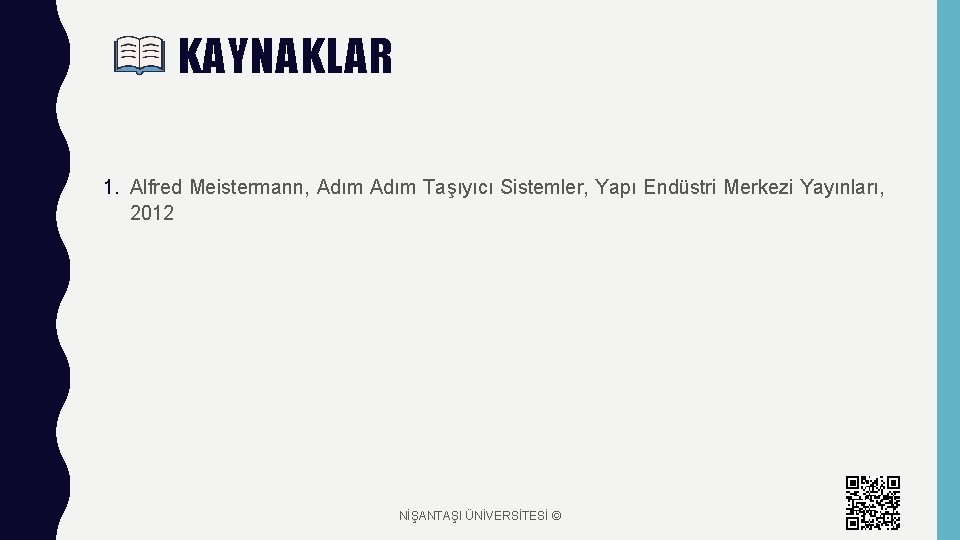

KAYNAKLAR 1. Alfred Meistermann, Adım Taşıyıcı Sistemler, Yapı Endüstri Merkezi Yayınları, 2012 NİŞANTAŞI ÜNİVERSİTESİ ©
