MOTOR DC Ir. H. Sirait, MT 07 Key. Word: hsirait http: //www. hsirait. wordpress. com Phone : 081356633766 FB: Hasanuddin MP Sirait Twt : @Heber_Sirait PIN-BBM : 29 C 01 DD 4

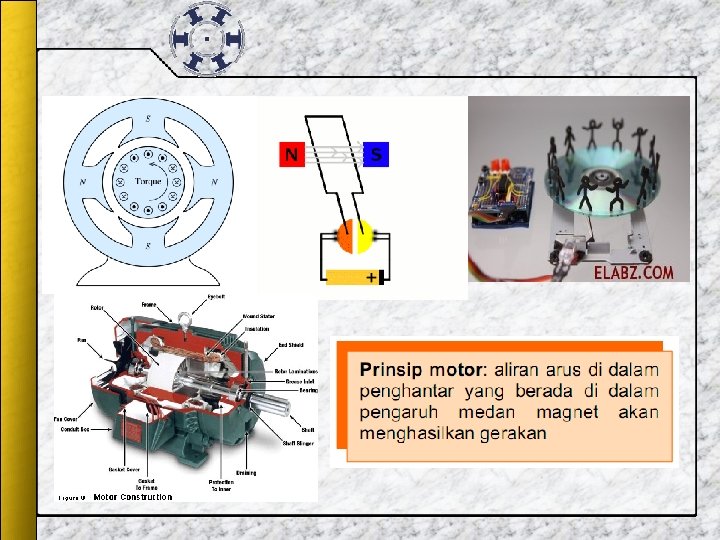

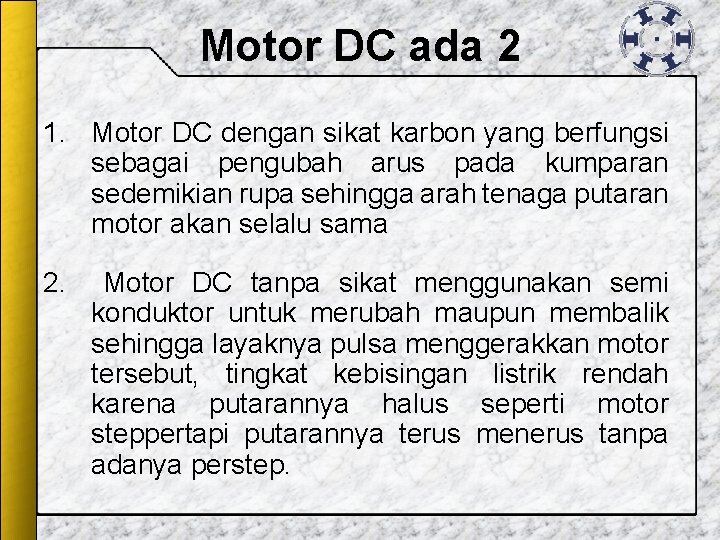

Motor DC ada 2 1. Motor DC dengan sikat karbon yang berfungsi sebagai pengubah arus pada kumparan sedemikian rupa sehingga arah tenaga putaran motor akan selalu sama 2. Motor DC tanpa sikat menggunakan semi konduktor untuk merubah maupun membalik sehingga layaknya pulsa menggerakkan motor tersebut, tingkat kebisingan listrik rendah karena putarannya halus seperti motor steppertapi putarannya terus menerus tanpa adanya perstep.

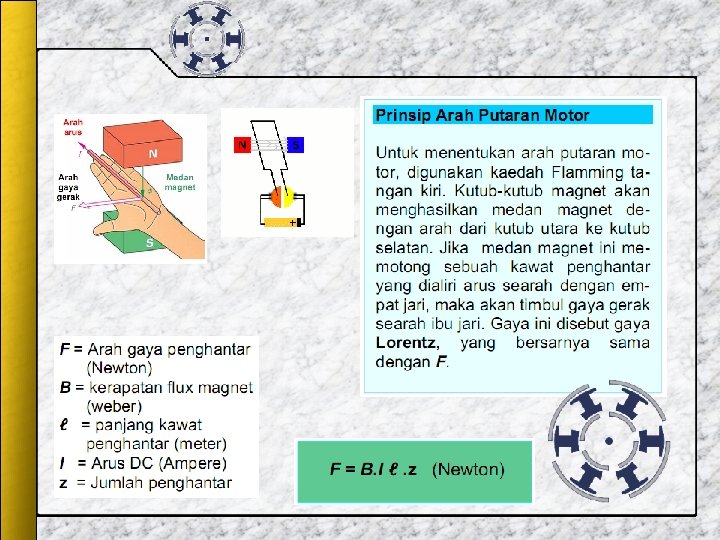

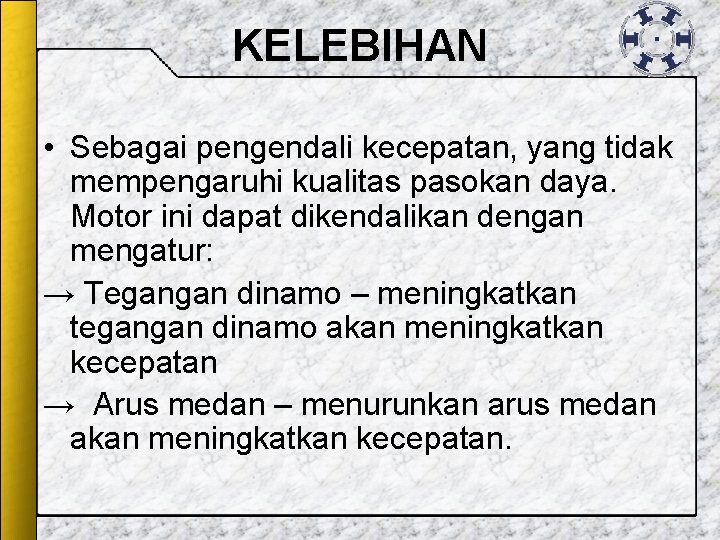

KELEBIHAN • Sebagai pengendali kecepatan, yang tidak mempengaruhi kualitas pasokan daya. Motor ini dapat dikendalikan dengan mengatur: → Tegangan dinamo – meningkatkan tegangan dinamo akan meningkatkan kecepatan → Arus medan – menurunkan arus medan akan meningkatkan kecepatan.

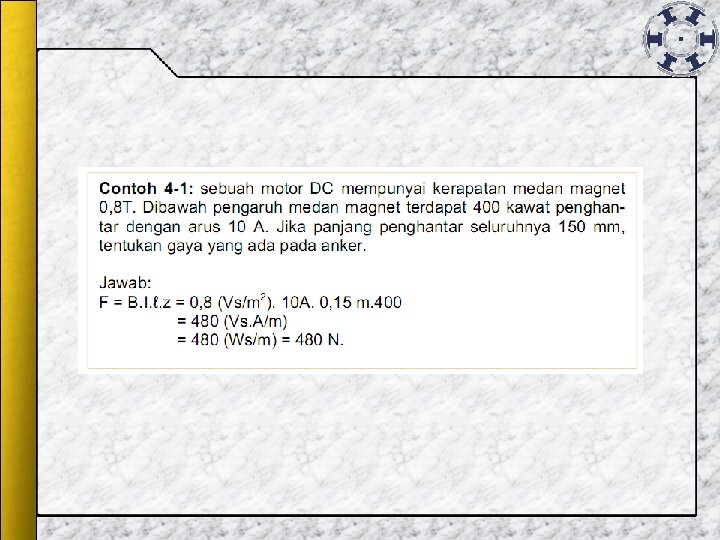

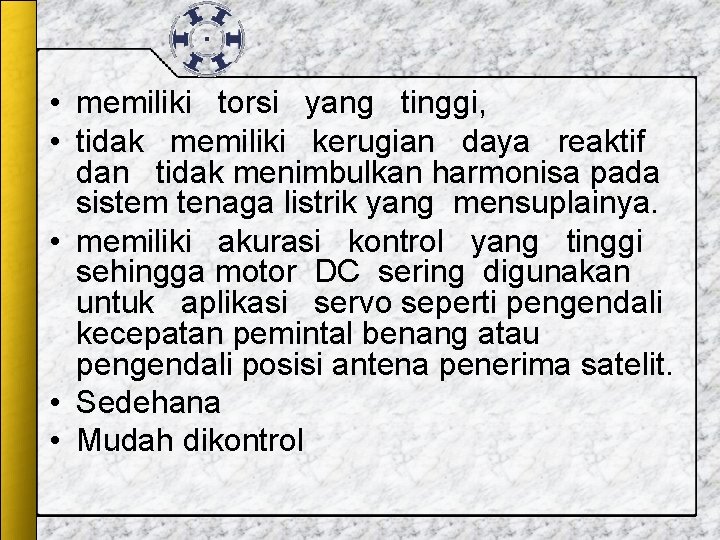

• memiliki torsi yang tinggi, • tidak memiliki kerugian daya reaktif dan tidak menimbulkan harmonisa pada sistem tenaga listrik yang mensuplainya. • memiliki akurasi kontrol yang tinggi sehingga motor DC sering digunakan untuk aplikasi servo seperti pengendali kecepatan pemintal benang atau pengendali posisi antena penerima satelit. • Sedehana • Mudah dikontrol

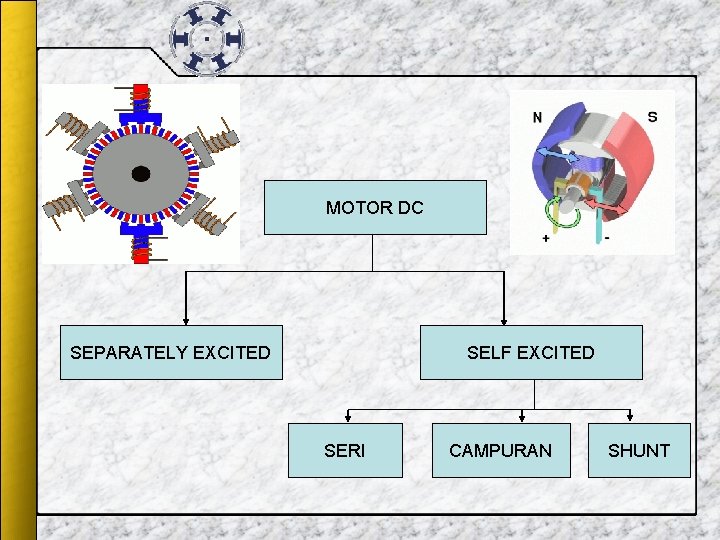

MOTOR DC SEPARATELY EXCITED SELF EXCITED SERI CAMPURAN SHUNT

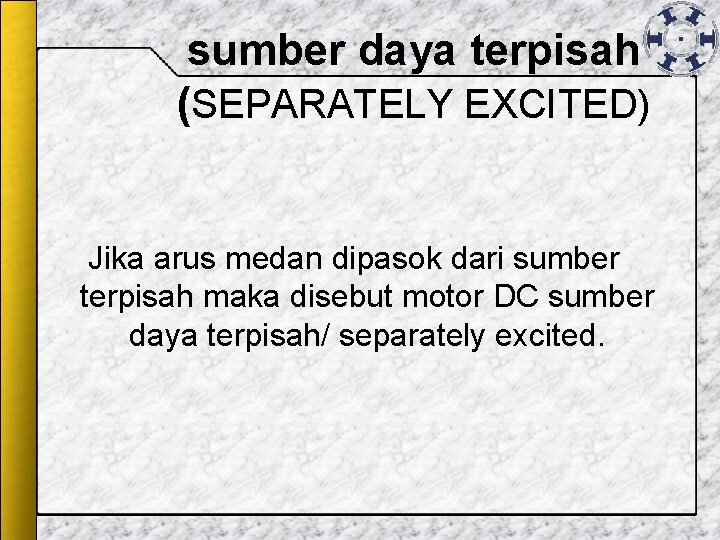

sumber daya terpisah (SEPARATELY EXCITED) Jika arus medan dipasok dari sumber terpisah maka disebut motor DC sumber daya terpisah/ separately excited.

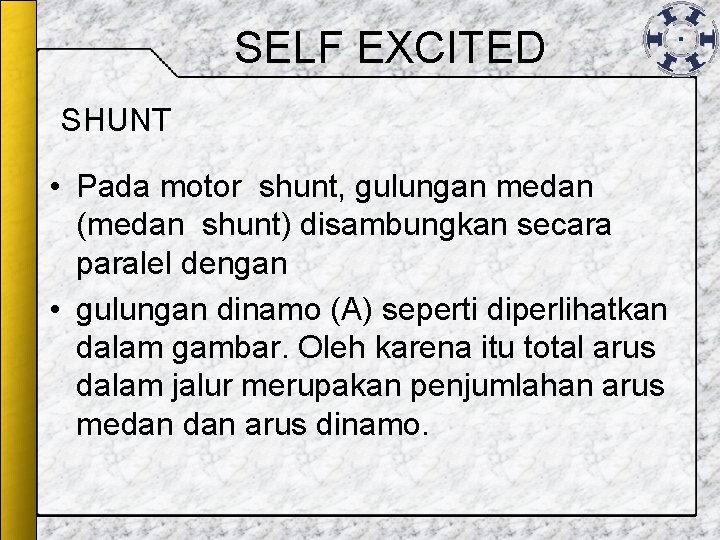

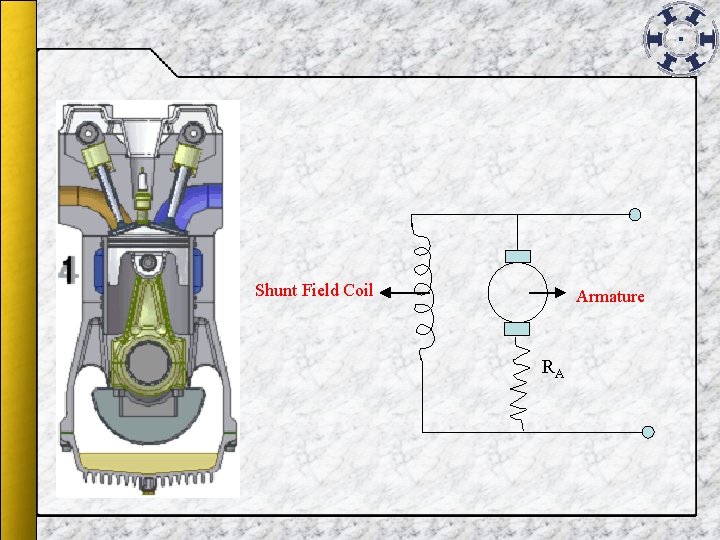

SELF EXCITED SHUNT • Pada motor shunt, gulungan medan (medan shunt) disambungkan secara paralel dengan • gulungan dinamo (A) seperti diperlihatkan dalam gambar. Oleh karena itu total arus dalam jalur merupakan penjumlahan arus medan arus dinamo.

Shunt Field Coil Armature RA

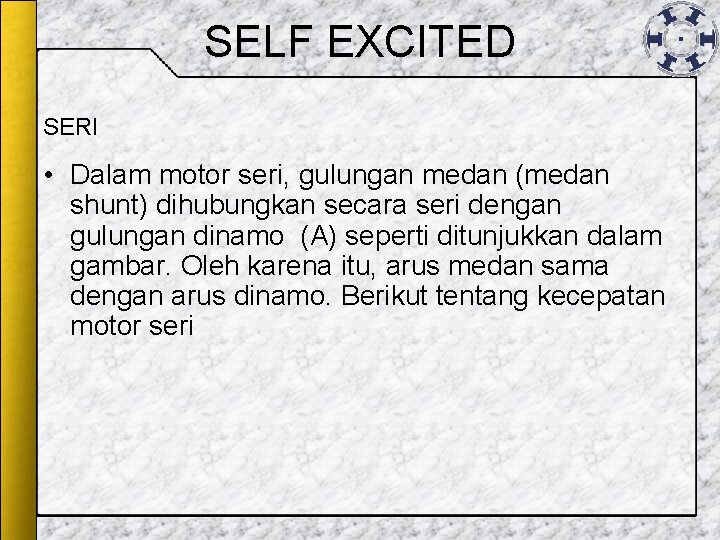

SELF EXCITED SERI • Dalam motor seri, gulungan medan (medan shunt) dihubungkan secara seri dengan gulungan dinamo (A) seperti ditunjukkan dalam gambar. Oleh karena itu, arus medan sama dengan arus dinamo. Berikut tentang kecepatan motor seri

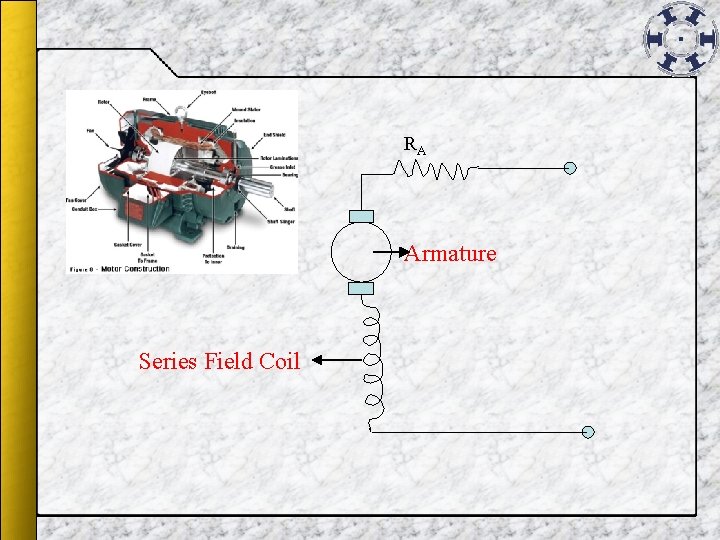

RA Armature Series Field Coil

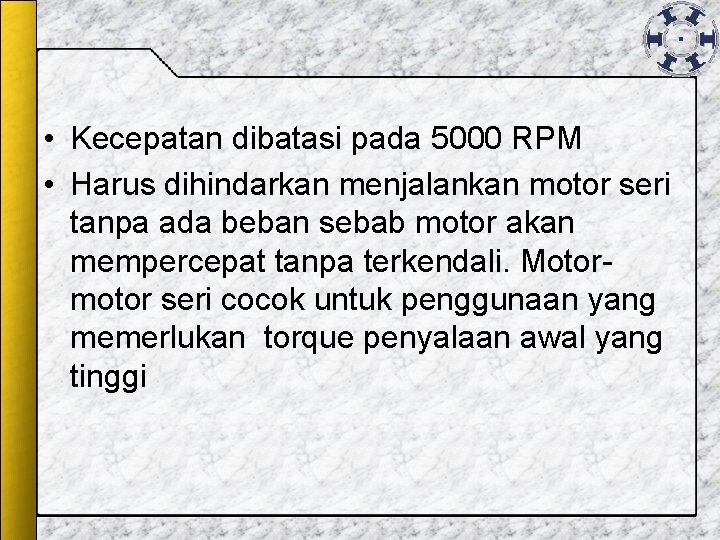

• Kecepatan dibatasi pada 5000 RPM • Harus dihindarkan menjalankan motor seri tanpa ada beban sebab motor akan mempercepat tanpa terkendali. Motormotor seri cocok untuk penggunaan yang memerlukan torque penyalaan awal yang tinggi

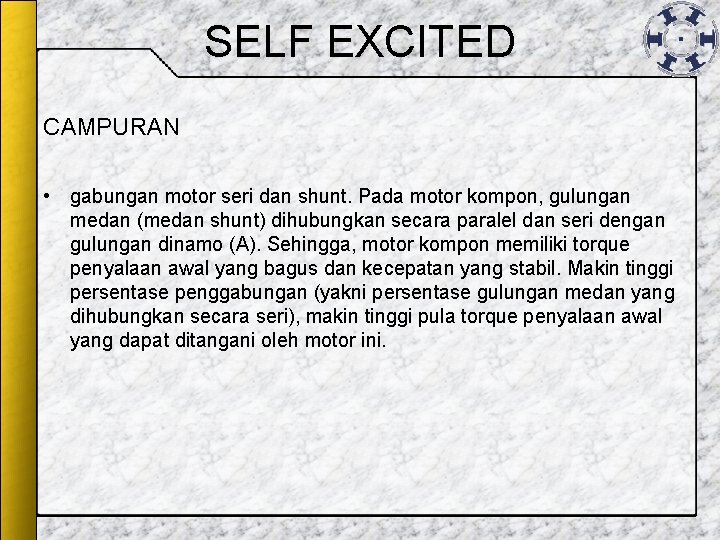

SELF EXCITED CAMPURAN • gabungan motor seri dan shunt. Pada motor kompon, gulungan medan (medan shunt) dihubungkan secara paralel dan seri dengan gulungan dinamo (A). Sehingga, motor kompon memiliki torque penyalaan awal yang bagus dan kecepatan yang stabil. Makin tinggi persentase penggabungan (yakni persentase gulungan medan yang dihubungkan secara seri), makin tinggi pula torque penyalaan awal yang dapat ditangani oleh motor ini.

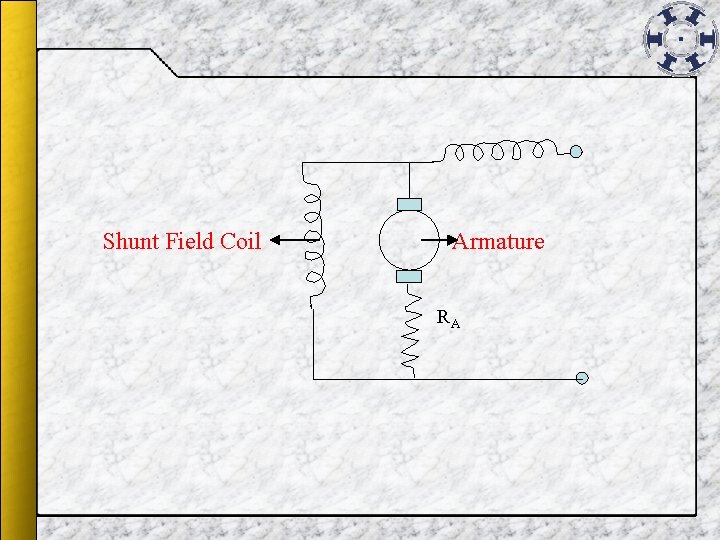

Shunt Field Coil Armature RA
