MISURAZIONI DI IMPEDENZA FONDAMENTI DI MISURE ELETTRICHE PROF

MISURAZIONI DI IMPEDENZA FONDAMENTI DI MISURE ELETTRICHE PROF. MASSIMO D’APUZZO

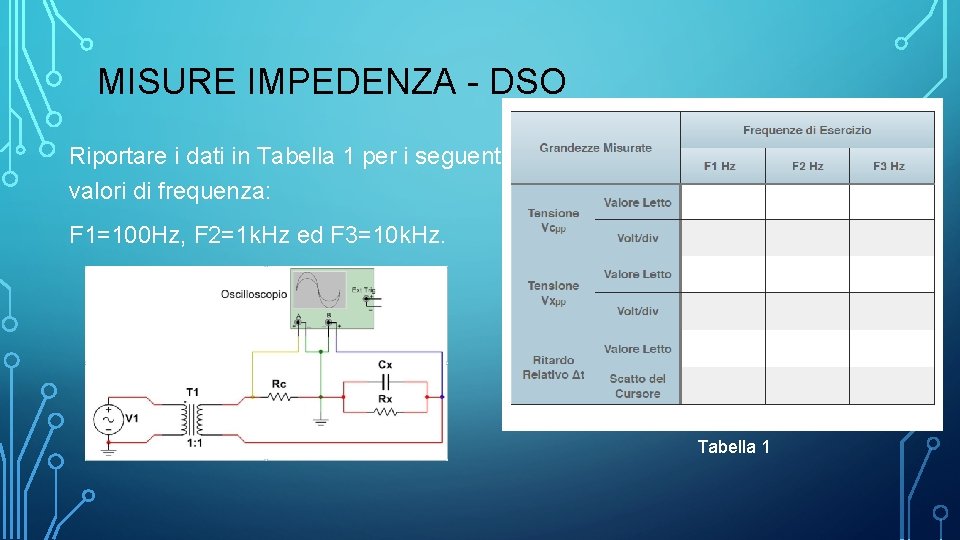

MISURE IMPEDENZA - DSO Riportare i dati in Tabella 1 per i seguenti valori di frequenza: F 1=100 Hz, F 2=1 k. Hz ed F 3=10 k. Hz. Tabella 1

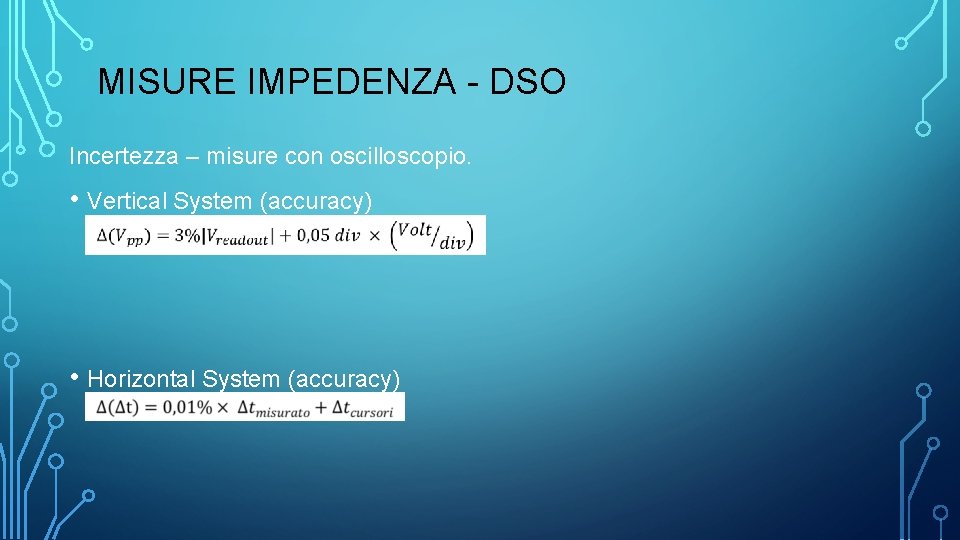

MISURE IMPEDENZA - DSO Incertezza – misure con oscilloscopio. • Vertical System (accuracy) • Horizontal System (accuracy)

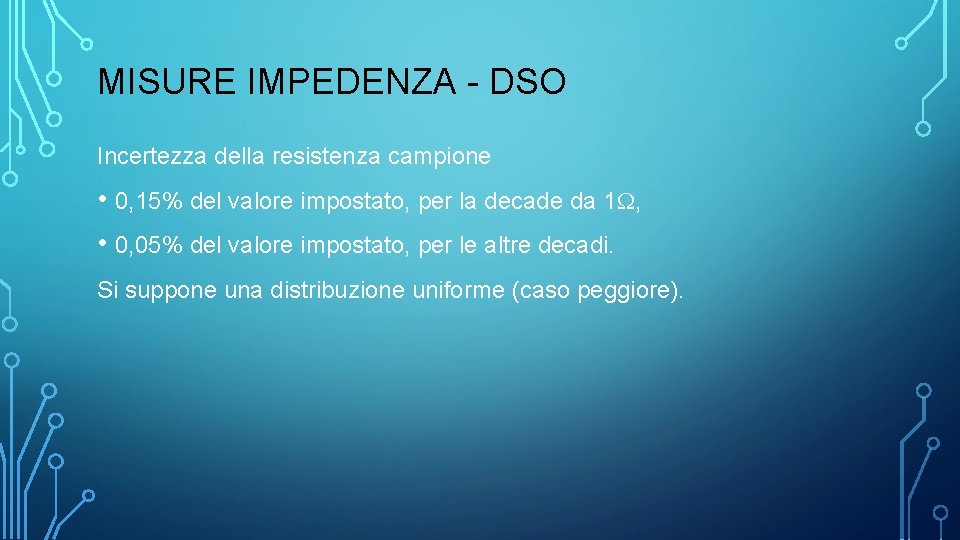

MISURE IMPEDENZA - DSO Incertezza della resistenza campione • 0, 15% del valore impostato, per la decade da 1 W, • 0, 05% del valore impostato, per le altre decadi. Si suppone una distribuzione uniforme (caso peggiore).

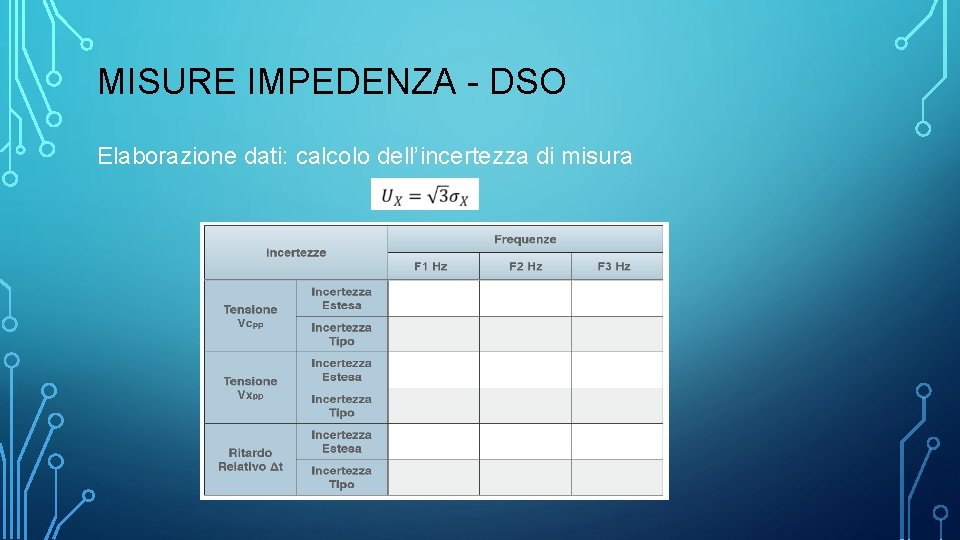

MISURE IMPEDENZA - DSO Elaborazione dati: calcolo dell’incertezza di misura

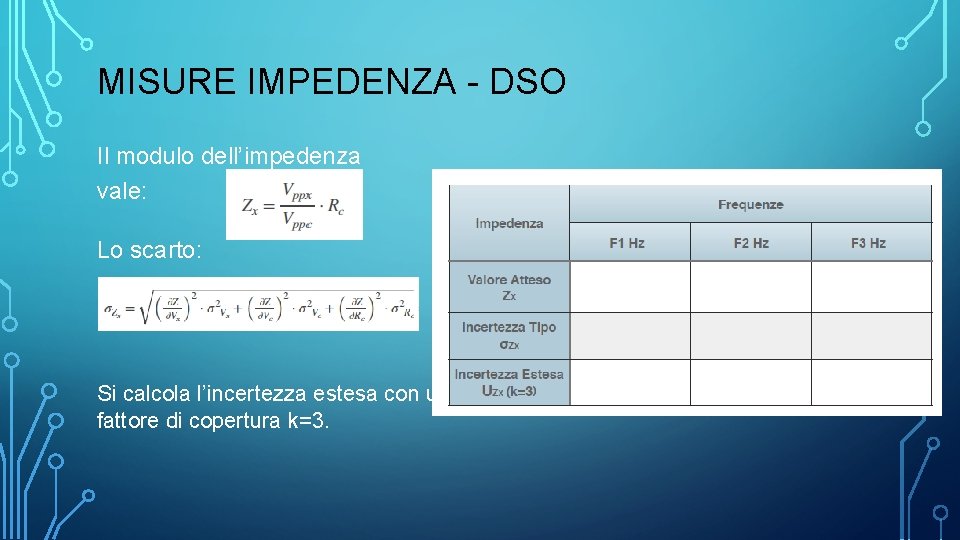

MISURE IMPEDENZA - DSO Il modulo dell’impedenza vale: Lo scarto: Si calcola l’incertezza estesa con un fattore di copertura k=3.

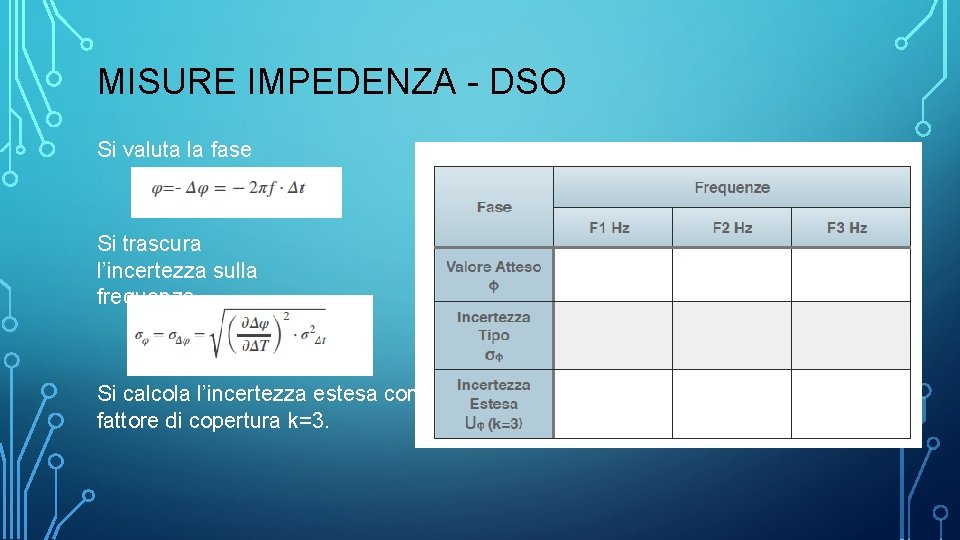

MISURE IMPEDENZA - DSO Si valuta la fase Si trascura l’incertezza sulla frequenza Si calcola l’incertezza estesa con un fattore di copertura k=3.

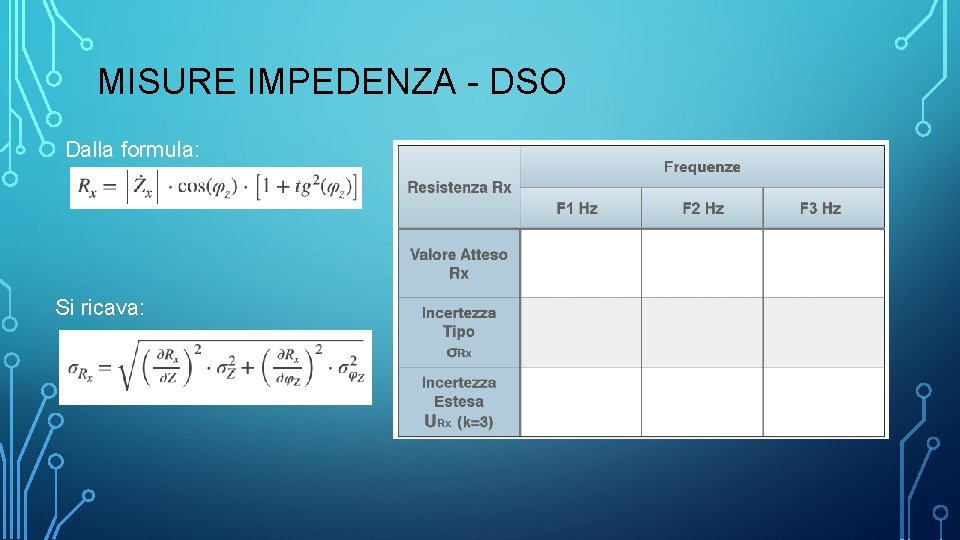

MISURE IMPEDENZA - DSO Dalla formula: Si ricava:

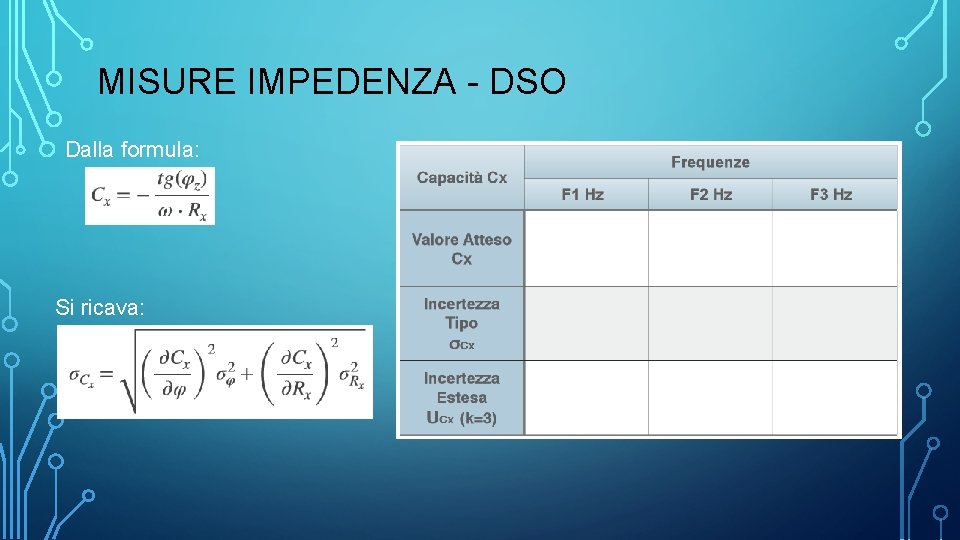

MISURE IMPEDENZA - DSO Dalla formula: Si ricava:

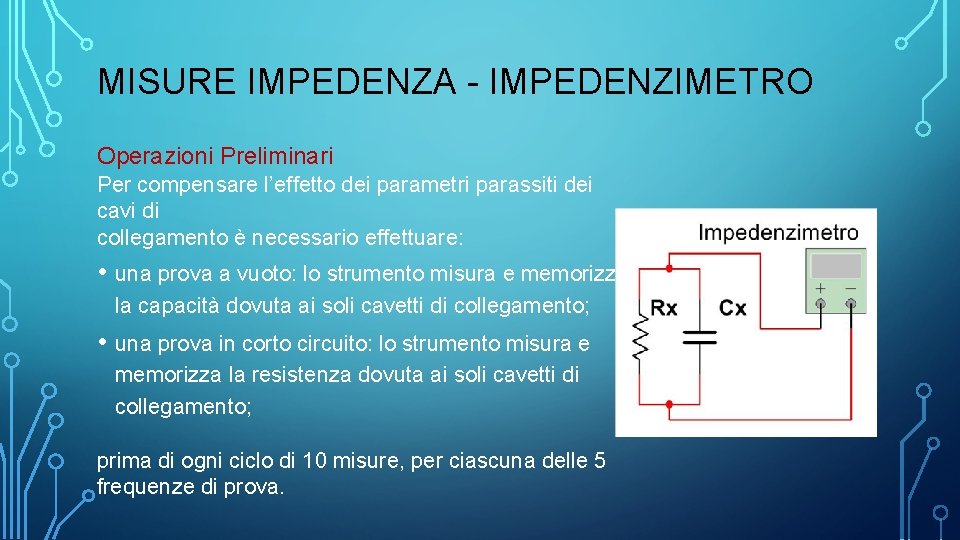

MISURE IMPEDENZA - IMPEDENZIMETRO Operazioni Preliminari Per compensare l’effetto dei parametri parassiti dei cavi di collegamento è necessario effettuare: • una prova a vuoto: lo strumento misura e memorizza la capacità dovuta ai soli cavetti di collegamento; • una prova in corto circuito: lo strumento misura e memorizza la resistenza dovuta ai soli cavetti di collegamento; prima di ogni ciclo di 10 misure, per ciascuna delle 5 frequenze di prova.

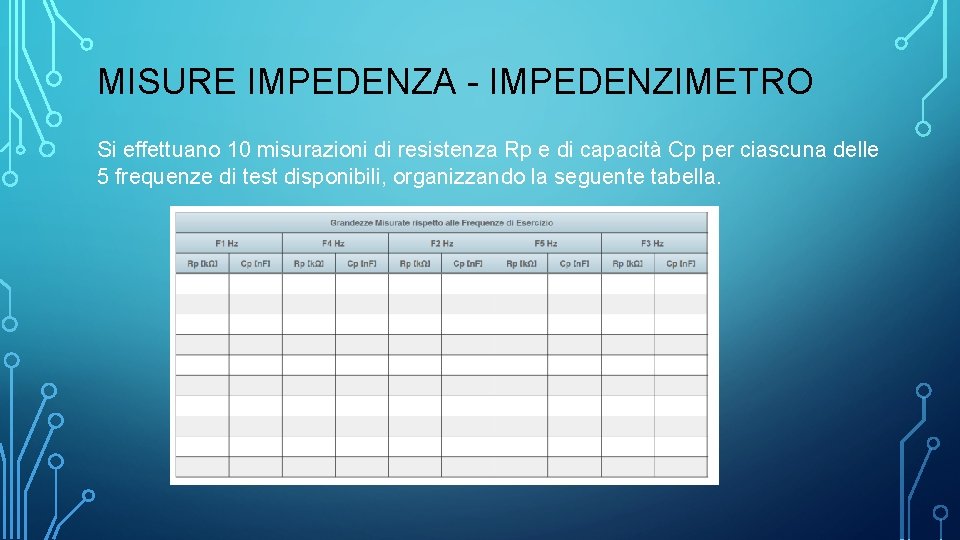

MISURE IMPEDENZA - IMPEDENZIMETRO Si effettuano 10 misurazioni di resistenza Rp e di capacità Cp per ciascuna delle 5 frequenze di test disponibili, organizzando la seguente tabella.

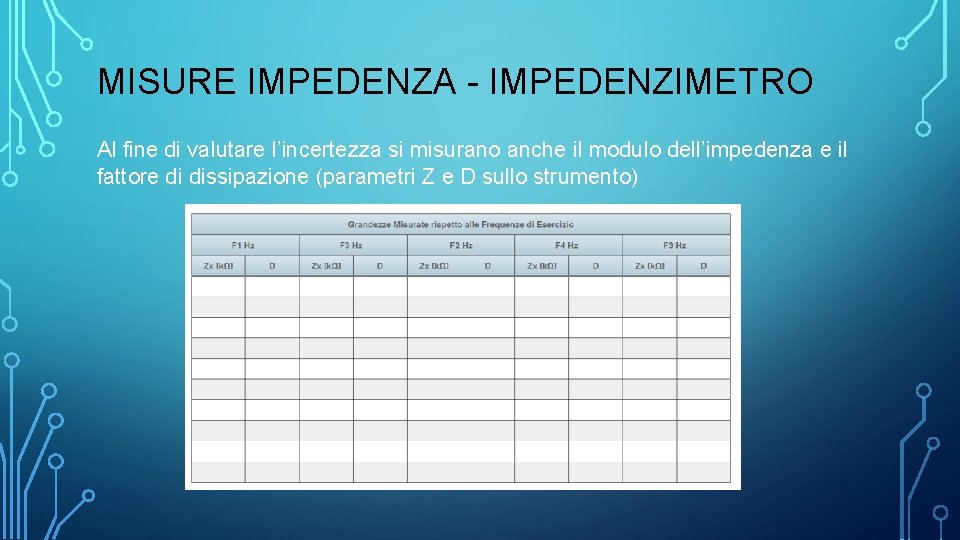

MISURE IMPEDENZA - IMPEDENZIMETRO Al fine di valutare l’incertezza si misurano anche il modulo dell’impedenza e il fattore di dissipazione (parametri Z e D sullo strumento)

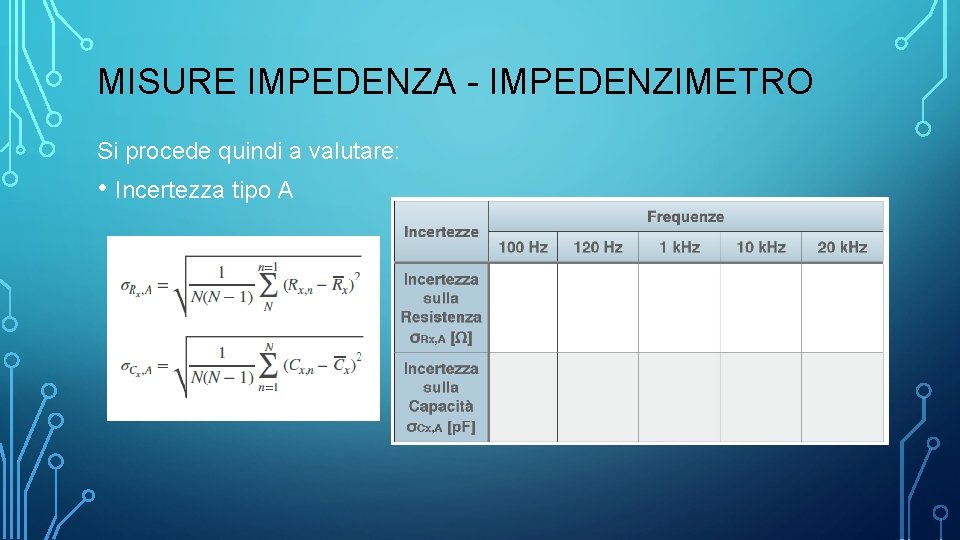

MISURE IMPEDENZA - IMPEDENZIMETRO Si procede quindi a valutare: • Incertezza tipo A

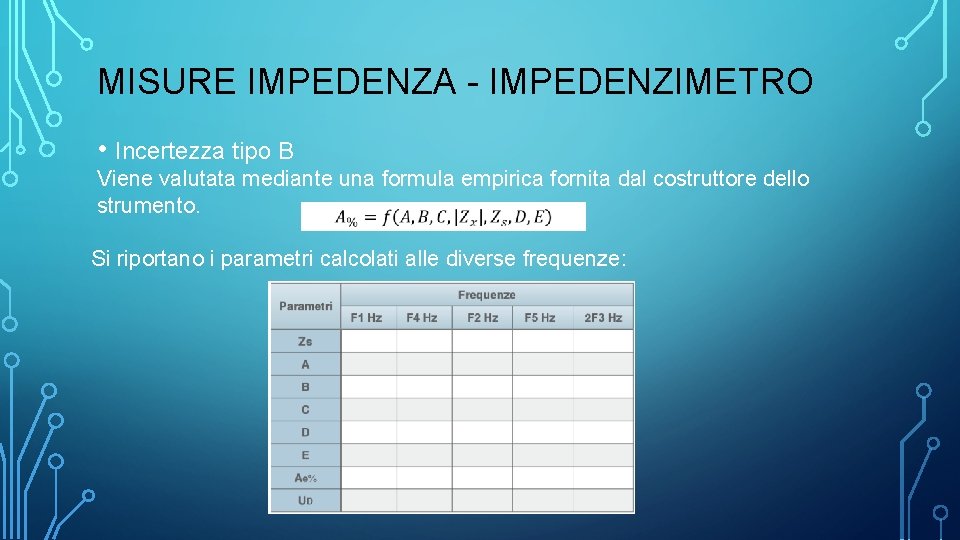

MISURE IMPEDENZA - IMPEDENZIMETRO • Incertezza tipo B Viene valutata mediante una formula empirica fornita dal costruttore dello strumento. Si riportano i parametri calcolati alle diverse frequenze:

MISURE IMPEDENZA - IMPEDENZIMETRO • Incertezza tipo B Le specifiche sono fornite dal costruttore in termini di accuratezza: Si valuta l’incertezza composta:

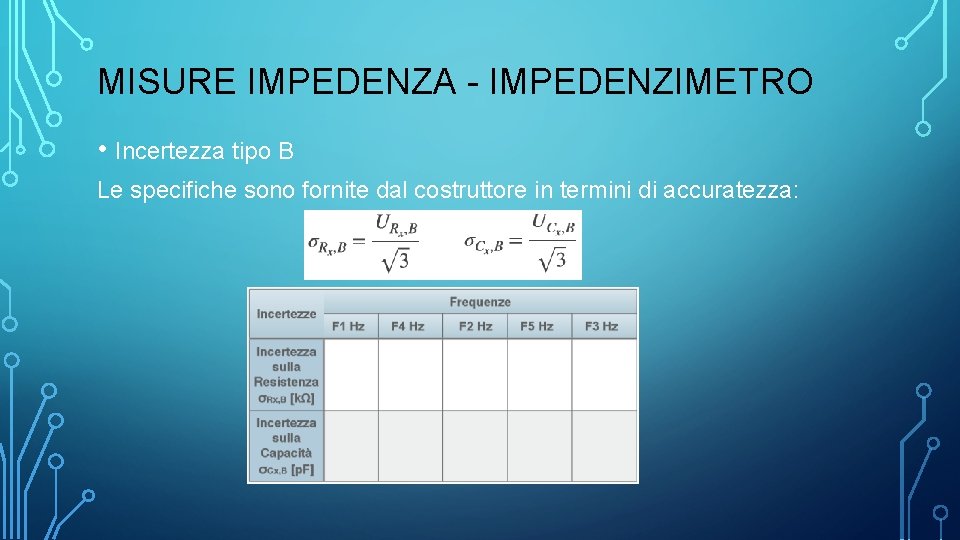

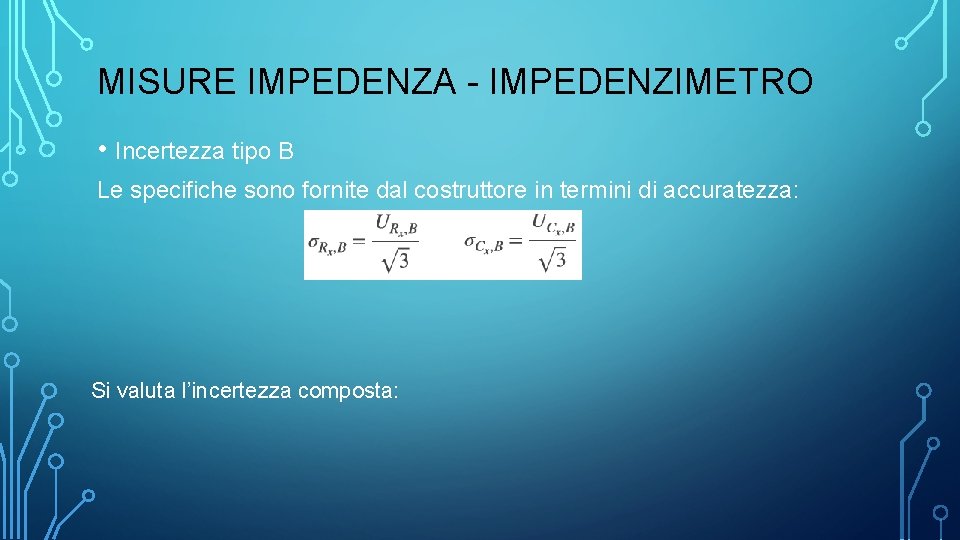

MISURE IMPEDENZA - IMPEDENZIMETRO • Incertezza tipo B Le specifiche sono fornite dal costruttore in termini di accuratezza:

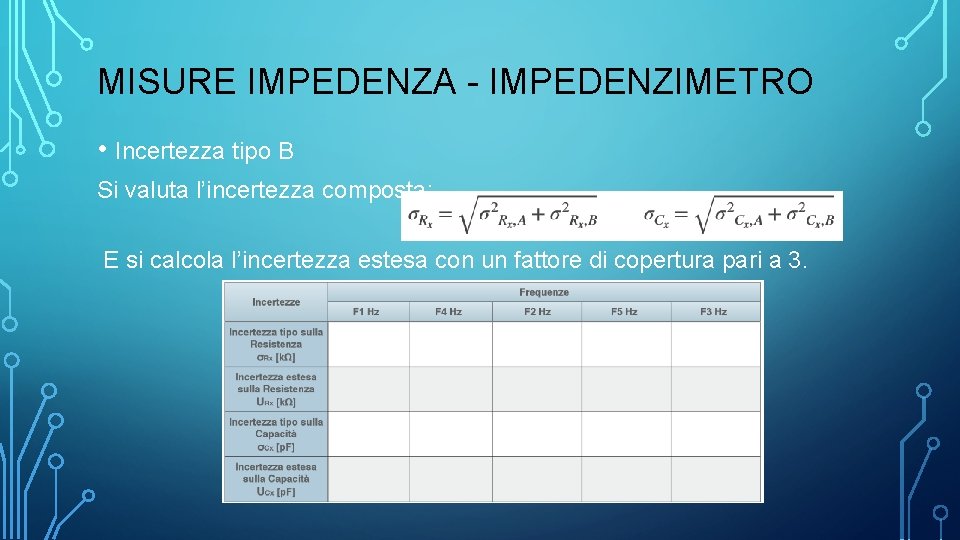

MISURE IMPEDENZA - IMPEDENZIMETRO • Incertezza tipo B Si valuta l’incertezza composta: E si calcola l’incertezza estesa con un fattore di copertura pari a 3.

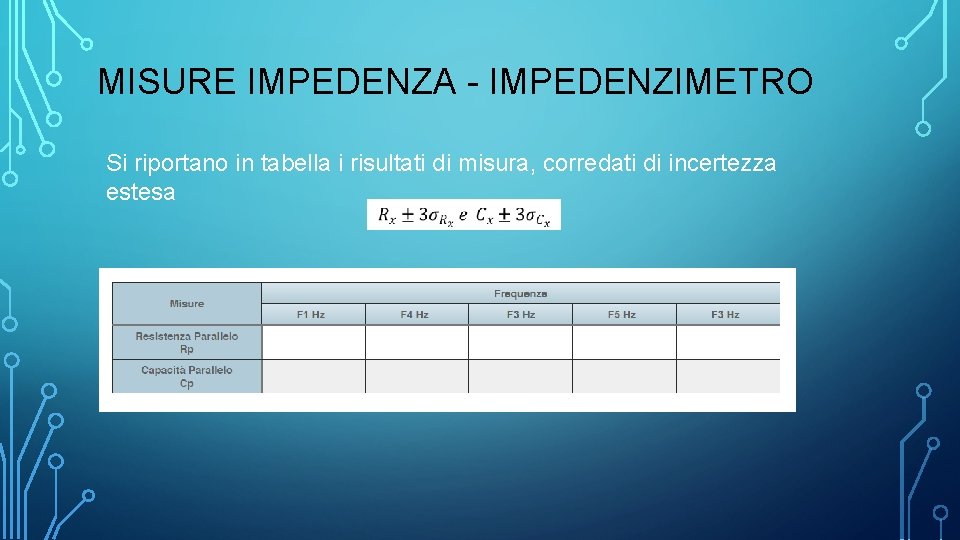

MISURE IMPEDENZA - IMPEDENZIMETRO Si riportano in tabella i risultati di misura, corredati di incertezza estesa
