Minerales Rocas y Estructuras Geologicas Introduccion a la

Minerales, Rocas y Estructuras Geologicas Introduccion a la Geofìsica ANDRES TASSARA Dpto. Ciencias de la Tierra (Geologia)

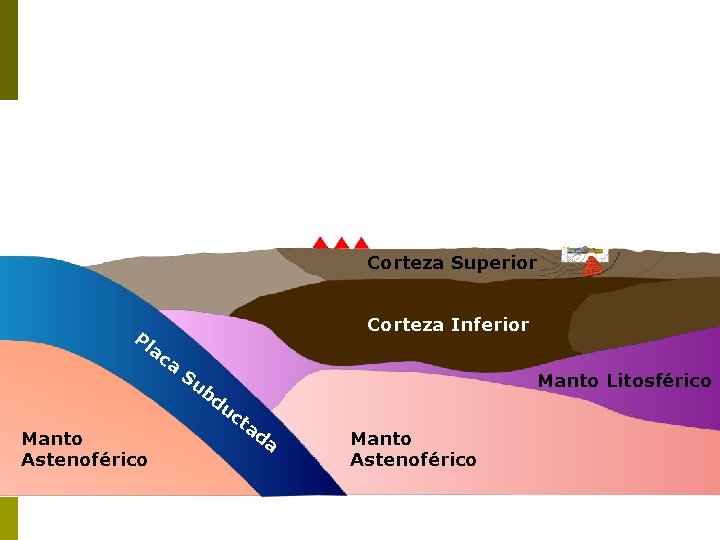

Ok! Pero, y como %$&!& sigo esta estructura en profundidad? El Geofísico • TECTONICA • EXPLORACI ON El Geólogo Interpretaciòn conjunuta en términos de la estructura interna? Corteza Superior Corteza Inferior Pl ac a Su Manto Litosférico bd uc Manto Astenoférico ta da Manto Astenoférico

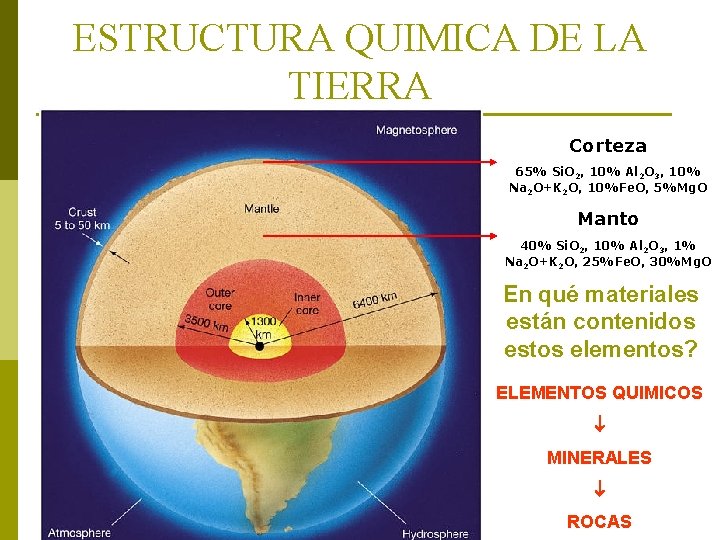

ESTRUCTURA QUIMICA DE LA TIERRA Corteza 65% Si. O 2, 10% Al 2 O 3, 10% Na 2 O+K 2 O, 10%Fe. O, 5%Mg. O Manto 40% Si. O 2, 10% Al 2 O 3, 1% Na 2 O+K 2 O, 25%Fe. O, 30%Mg. O En qué materiales están contenidos estos elementos? ELEMENTOS QUIMICOS MINERALES ROCAS

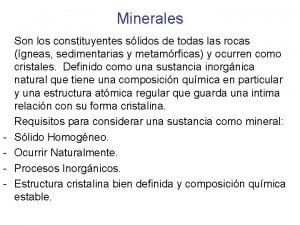

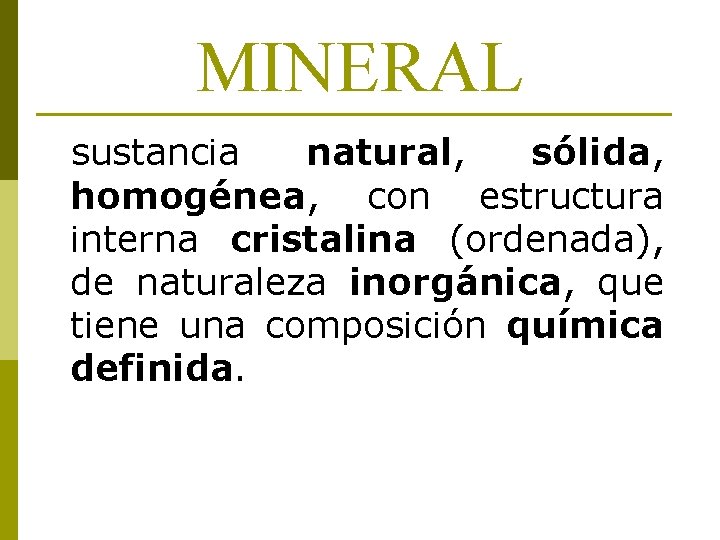

MINERAL sustancia natural, sólida, homogénea, con estructura interna cristalina (ordenada), de naturaleza inorgánica, que tiene una composición química definida.

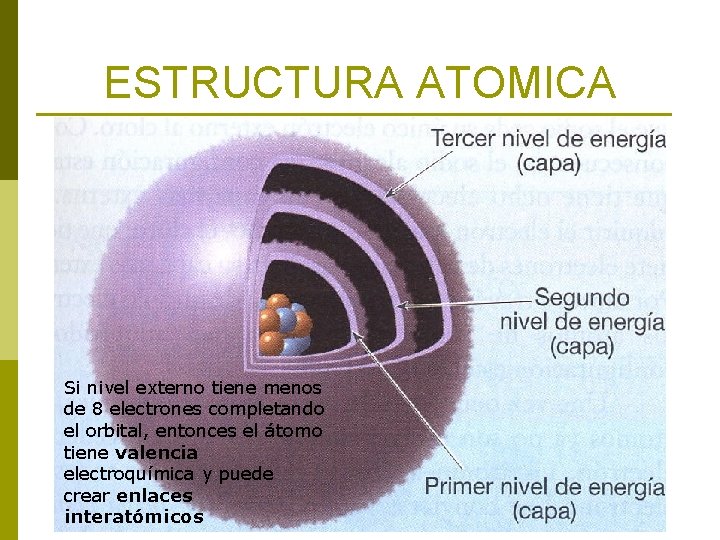

ESTRUCTURA ATOMICA Si nivel externo tiene menos de 8 electrones completando el orbital, entonces el átomo tiene valencia electroquímica y puede crear enlaces interatómicos

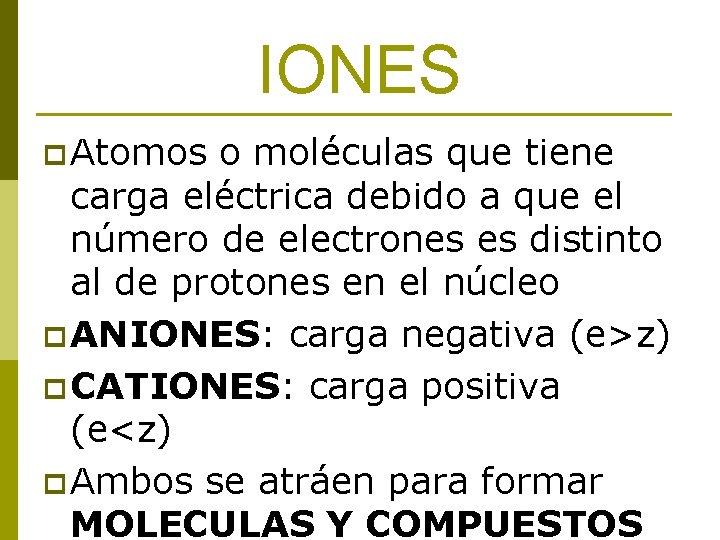

IONES p Atomos o moléculas que tiene carga eléctrica debido a que el número de electrones es distinto al de protones en el núcleo p ANIONES: carga negativa (e>z) p CATIONES: carga positiva (e<z) p Ambos se atráen para formar MOLECULAS Y COMPUESTOS

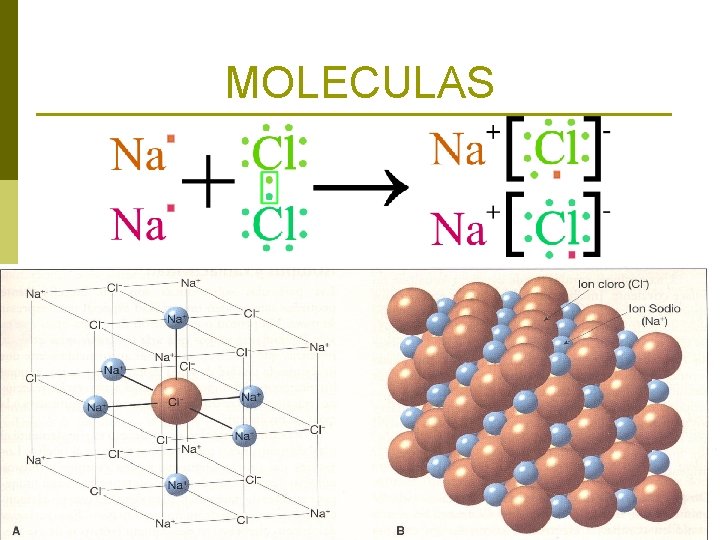

MOLECULAS

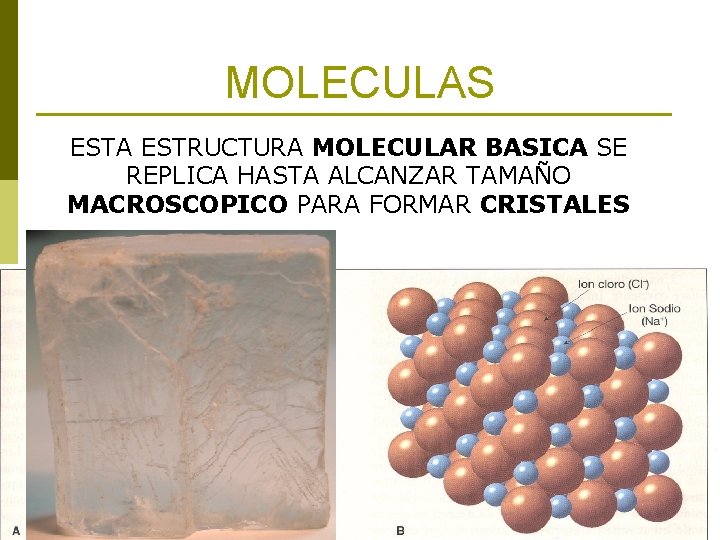

MOLECULAS ESTA ESTRUCTURA MOLECULAR BASICA SE REPLICA HASTA ALCANZAR TAMAÑO MACROSCOPICO PARA FORMAR CRISTALES

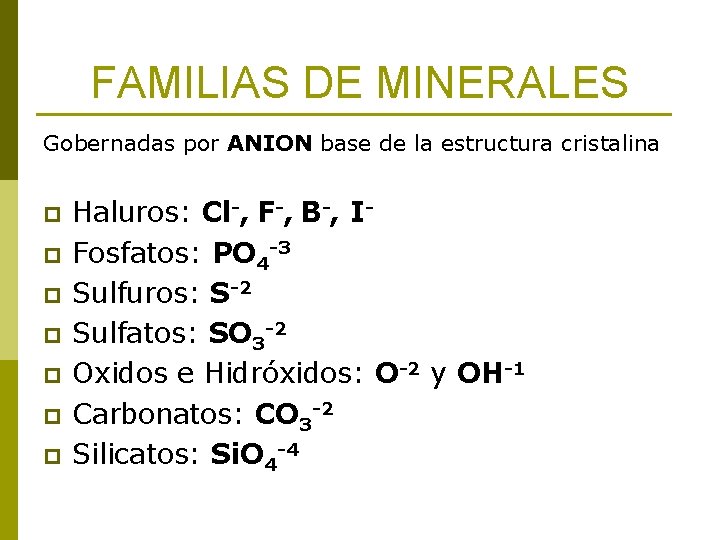

FAMILIAS DE MINERALES Gobernadas por ANION base de la estructura cristalina p p p p Haluros: Cl-, F-, B-, IFosfatos: PO 4 -3 Sulfuros: S-2 Sulfatos: SO 3 -2 Oxidos e Hidróxidos: O-2 y OH-1 Carbonatos: CO 3 -2 Silicatos: Si. O 4 -4

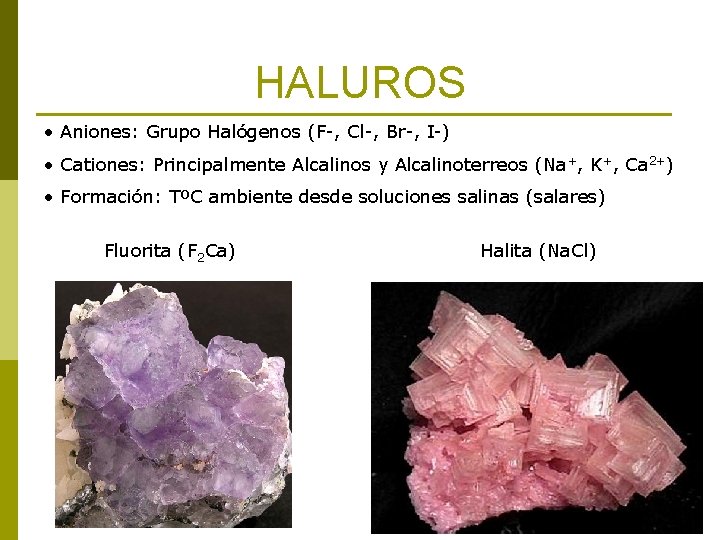

HALUROS • Aniones: Grupo Halógenos (F-, Cl-, Br-, I-) • Cationes: Principalmente Alcalinos y Alcalinoterreos (Na +, K+, Ca 2+) • Formación: TºC ambiente desde soluciones salinas (salares) Fluorita (F 2 Ca) Halita (Na. Cl)

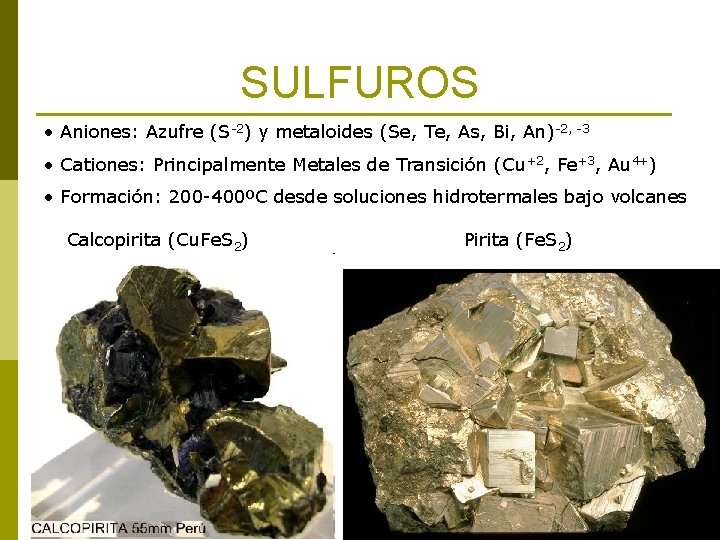

SULFUROS • Aniones: Azufre (S-2) y metaloides (Se, Te, As, Bi, An)-2, -3 • Cationes: Principalmente Metales de Transición (Cu+2, Fe+3, Au 4+) • Formación: 200 -400ºC desde soluciones hidrotermales bajo volcanes Calcopirita (Cu. Fe. S 2) Pirita (Fe. S 2)

SILICATOS MINERALES FORMADORES DE ROCA • Aniones: Principalmente Tetraedro de Silice Si. O 4 -4 • Cationes: Una muy amplia gama de átomos, moléculas y compuestos • Formación: 20 -1000ºC desde condiciones ambientales hasta las profundidades del manto terrestre p 90% corteza y manto esta formado por silicatos p Tetraedro Si. O 4 -4: Unidad básica de construcción de silicatos y por tanto de las rocas

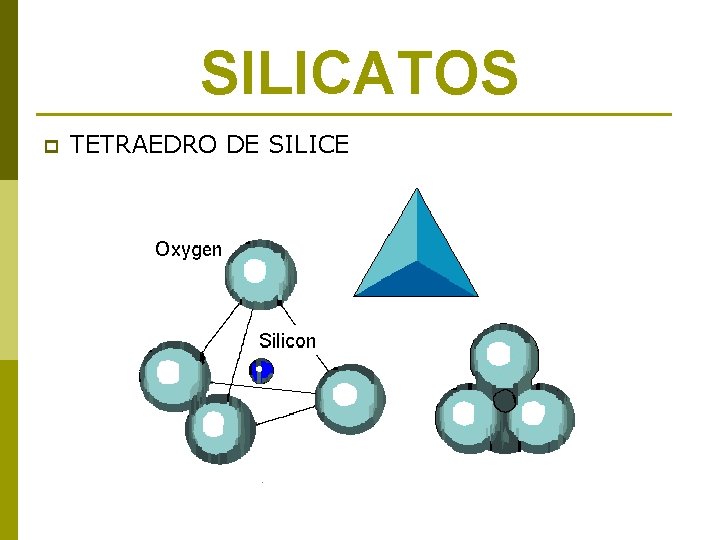

SILICATOS p TETRAEDRO DE SILICE

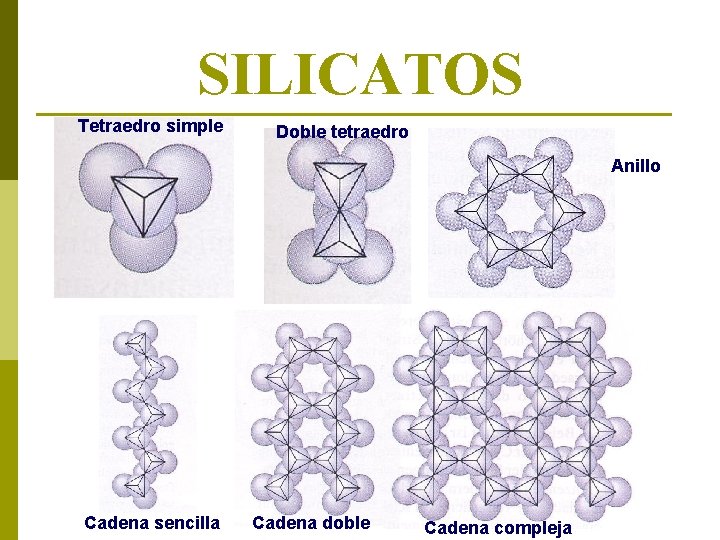

SILICATOS Tetraedro simple Doble tetraedro Anillo Cadena sencilla Cadena doble Cadena compleja

SILICATOS GRANITO OLIVINO PIROXENOS AMFIBOLAS MICAS FELDESPATOS CUARZO cuarzo anfíbola feldespato

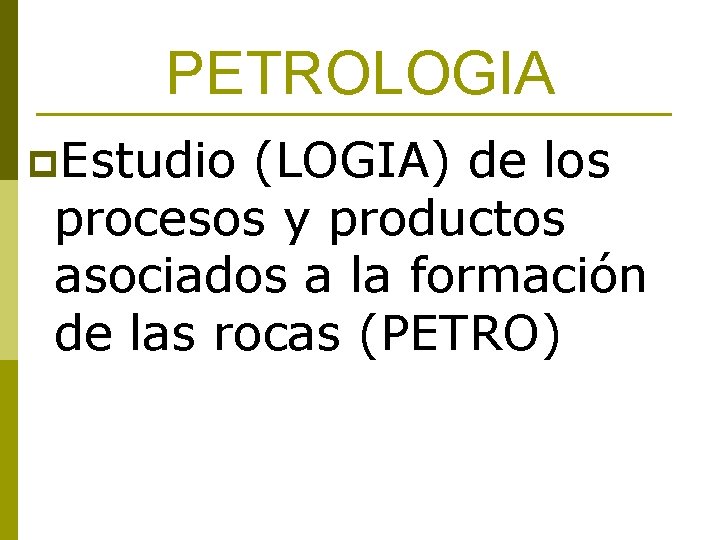

PETROLOGIA p. Estudio (LOGIA) de los procesos y productos asociados a la formación de las rocas (PETRO)

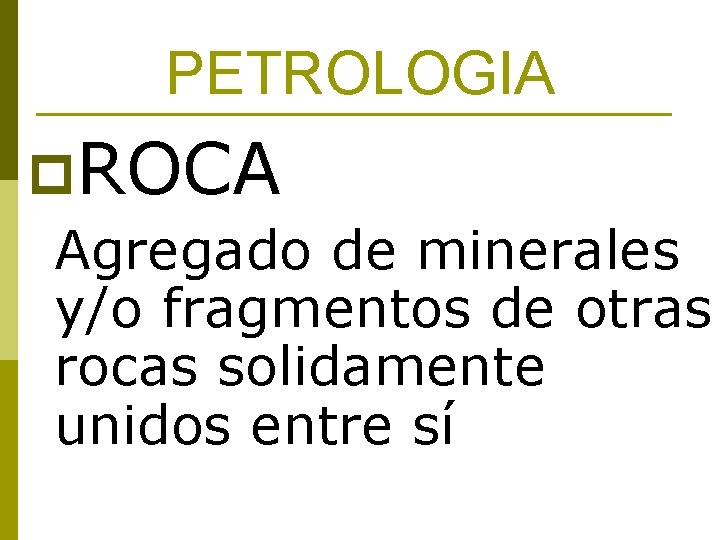

PETROLOGIA p. ROCA Agregado de minerales y/o fragmentos de otras rocas solidamente unidos entre sí

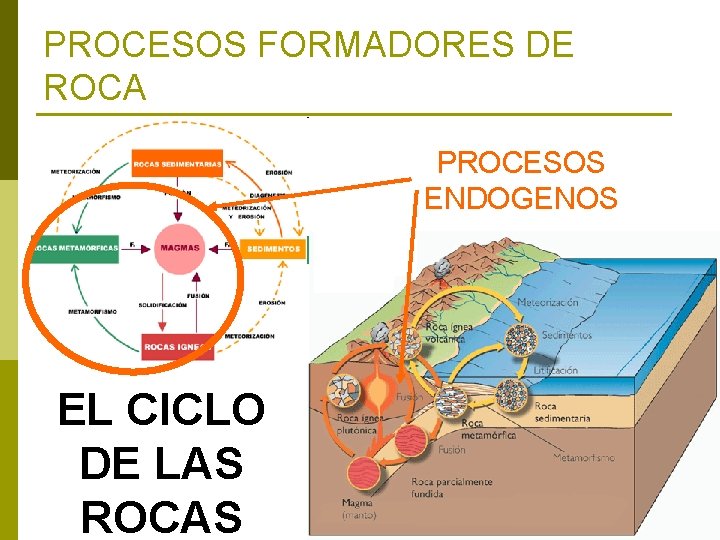

PROCESOS FORMADORES DE ROCA PROCESOS ENDOGENOS EL CICLO DE LAS ROCAS

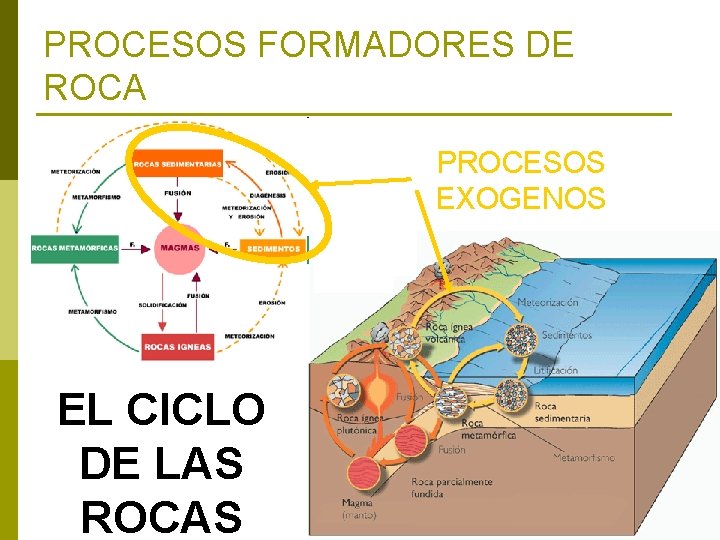

PROCESOS FORMADORES DE ROCA PROCESOS EXOGENOS EL CICLO DE LAS ROCAS

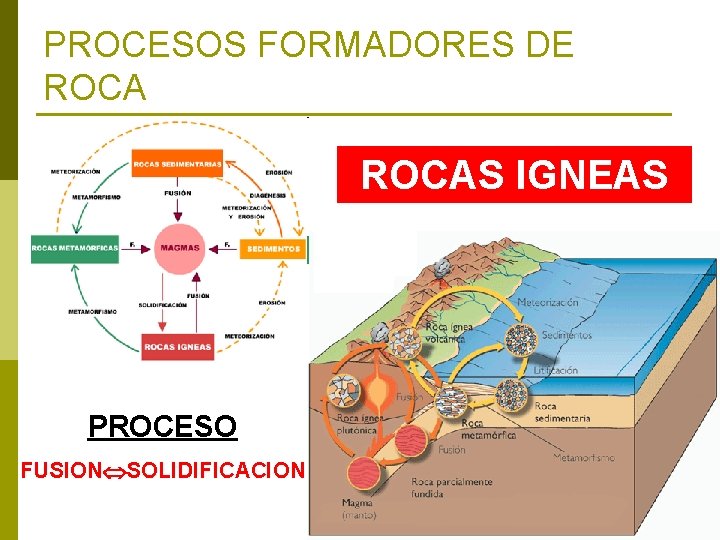

PROCESOS FORMADORES DE ROCAS IGNEAS PROCESO FUSION SOLIDIFICACION

PROCESOS FORMADORES DE ROCAS METAMORFICAS PROCESO METAMORFISMO; TRANSFORMACION AL ESTADO SOLIDO

PROCESOS FORMADORES DE ROCAS SEDIMENTARIAS PROCESO DISGREGACION DE ROCAS PREEXISTENTES, TRANSPORTE Y DEPOSITACION CERCA DE LA SUPERFICIE TERRESTRE

PROCESOS FORMADORES DE ROCAS IGNEAS PROCESO FUSION SOLIDIFICACION

QUE ES EL MAGMA? Líquido silicatado (40 -100% Si. O 2), viscoso, homogéneo de alta temperatura (700 -1300ºC) constituido por moléculas ionizadas (de todos los elementos químicos) y generado por la fusión de una roca

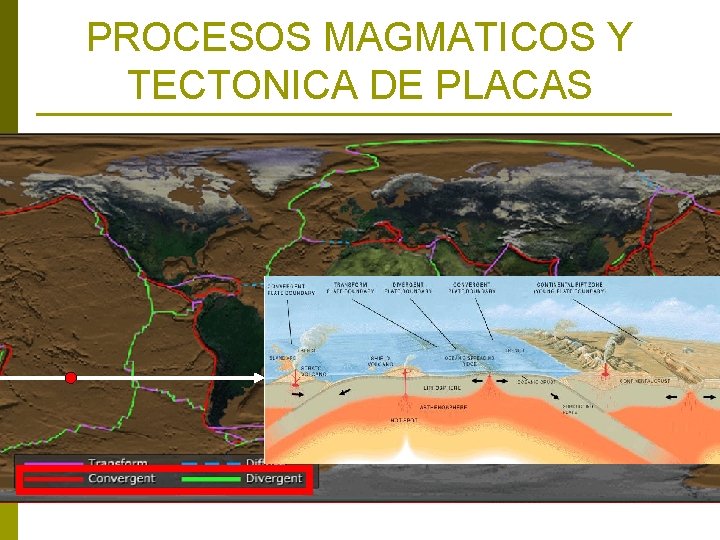

PROCESOS MAGMATICOS Y TECTONICA DE PLACAS

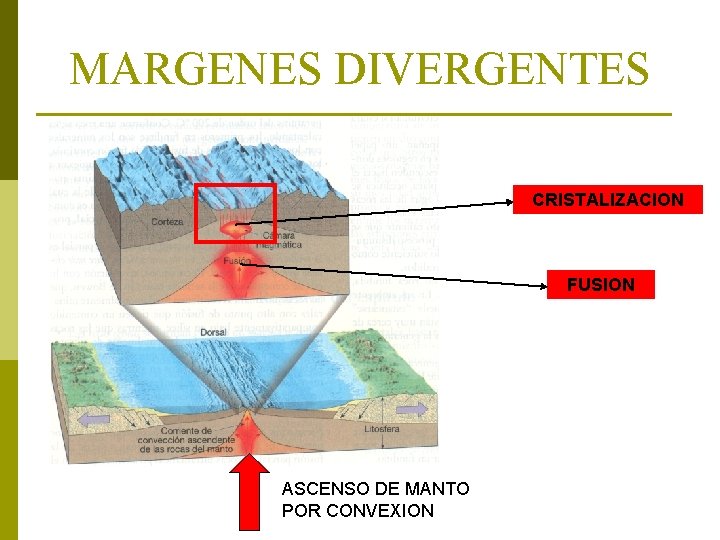

MARGENES DIVERGENTES CRISTALIZACION FUSION ASCENSO DE MANTO POR CONVEXION

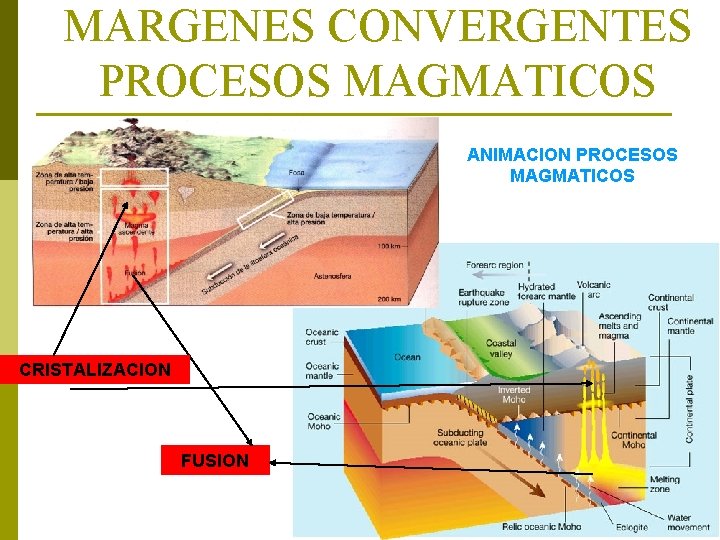

MARGENES CONVERGENTES PROCESOS MAGMATICOS ANIMACION PROCESOS MAGMATICOS CRISTALIZACION FUSION

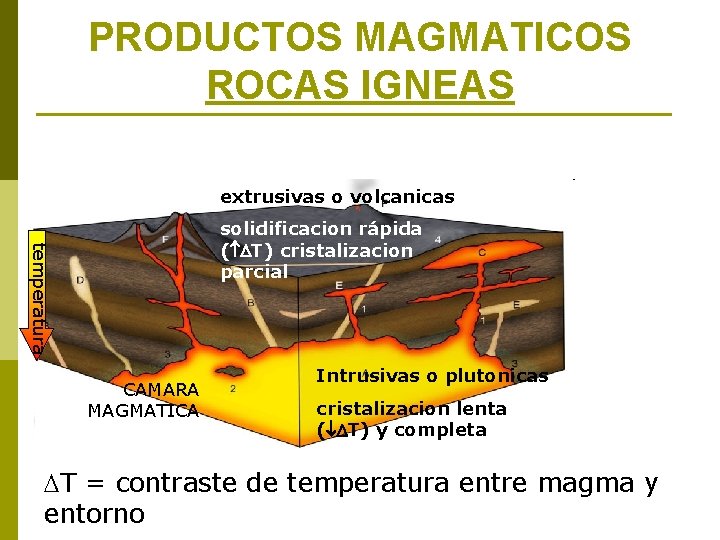

PRODUCTOS MAGMATICOS ROCAS IGNEAS extrusivas o volcanicas temperatura solidificacion rápida ( DT) cristalizacion parcial CAMARA MAGMATICA Intrusivas o plutonicas cristalizacion lenta ( DT) y completa DT = contraste de temperatura entre magma y entorno

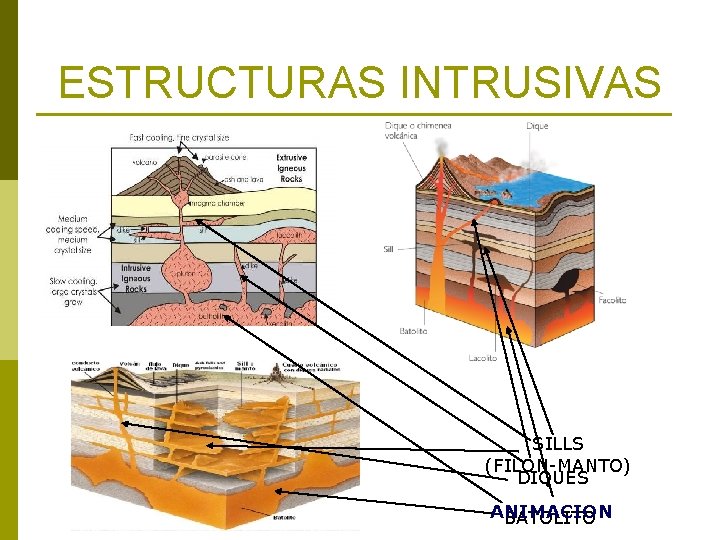

ESTRUCTURAS INTRUSIVAS SILLS (FILON-MANTO) DIQUES ANIMACION BATOLITO

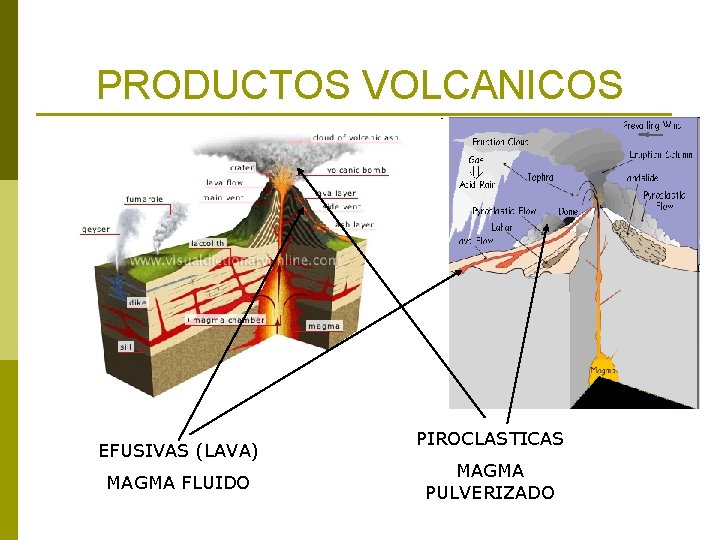

PRODUCTOS VOLCANICOS EFUSIVAS (LAVA) MAGMA FLUIDO PIROCLASTICAS MAGMA PULVERIZADO

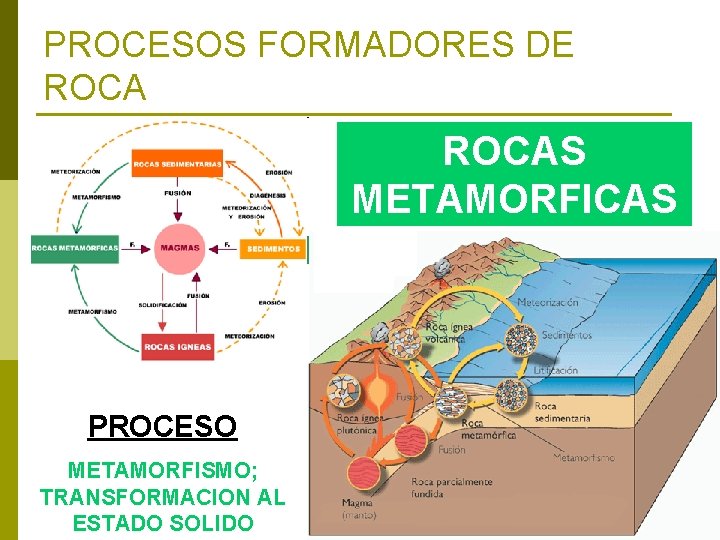

PROCESOS FORMADORES DE ROCAS METAMORFICAS PROCESO METAMORFISMO; TRANSFORMACION AL ESTADO SOLIDO

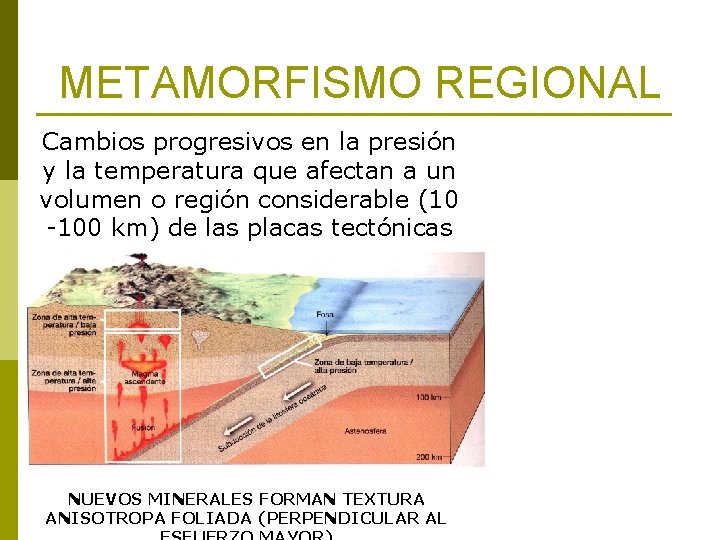

METAMORFISMO REGIONAL Cambios progresivos en la presión y la temperatura que afectan a un volumen o región considerable (10 -100 km) de las placas tectónicas NUEVOS MINERALES FORMAN TEXTURA ANISOTROPA FOLIADA (PERPENDICULAR AL

METAMORFISMO REGIONAL CONTINENTE ANIMACION FOLIACION ANIMACION REGIONAL

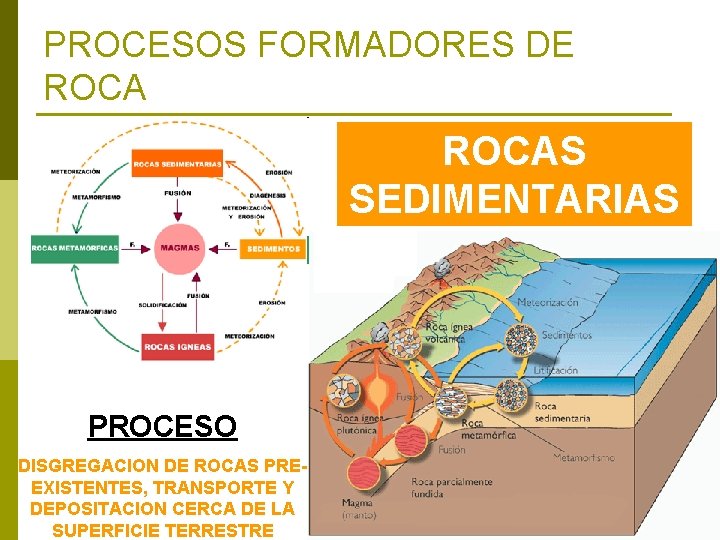

PROCESOS FORMADORES DE ROCAS SEDIMENTARIAS PROCESO DISGREGACION DE ROCAS PREEXISTENTES, TRANSPORTE Y DEPOSITACION CERCA DE LA SUPERFICIE TERRESTRE

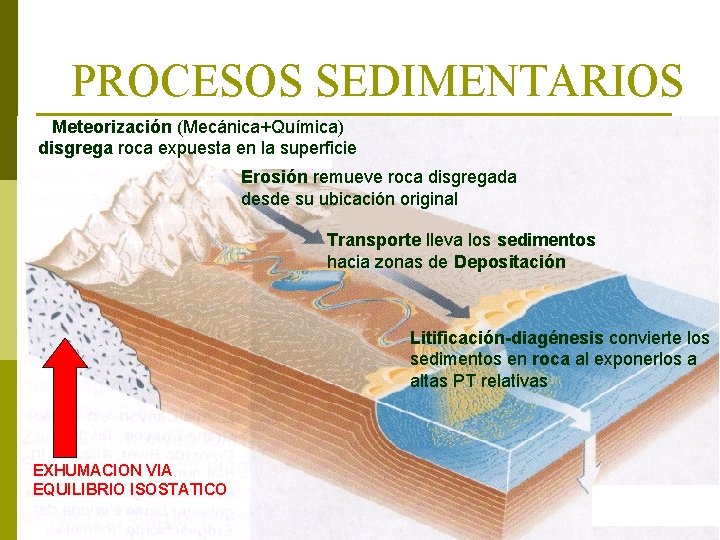

PROCESOS SEDIMENTARIOS Meteorización (Mecánica+Química) disgrega roca expuesta en la superficie Erosión remueve roca disgregada desde su ubicación original Transporte lleva los sedimentos hacia zonas de Depositación Litificación-diagénesis convierte los sedimentos en roca al exponerlos a altas PT relativas EXHUMACION VIA EQUILIBRIO ISOSTATICO

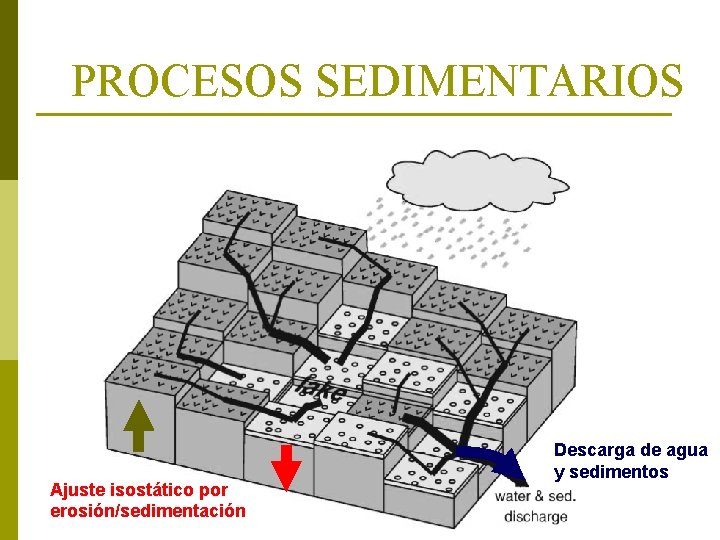

PROCESOS SEDIMENTARIOS Ajuste isostático por erosión/sedimentación Descarga de agua y sedimentos

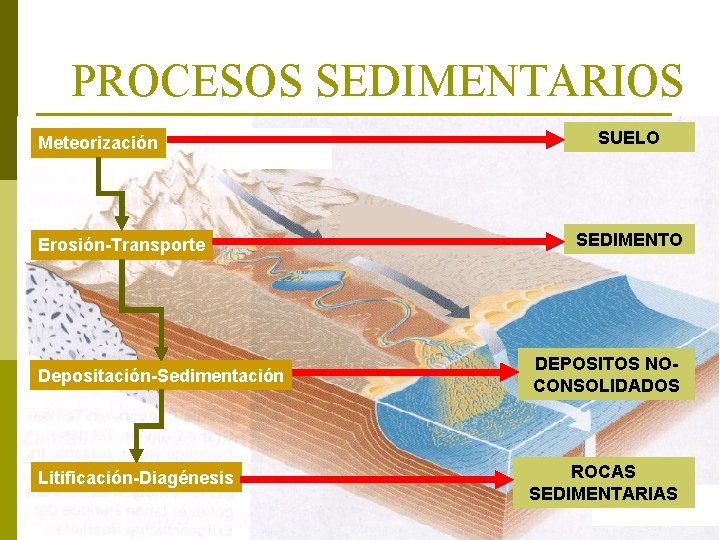

PROCESOS SEDIMENTARIOS Meteorización Erosión-Transporte SUELO SEDIMENTO Depositación-Sedimentación DEPOSITOS NOCONSOLIDADOS Litificación-Diagénesis ROCAS SEDIMENTARIAS

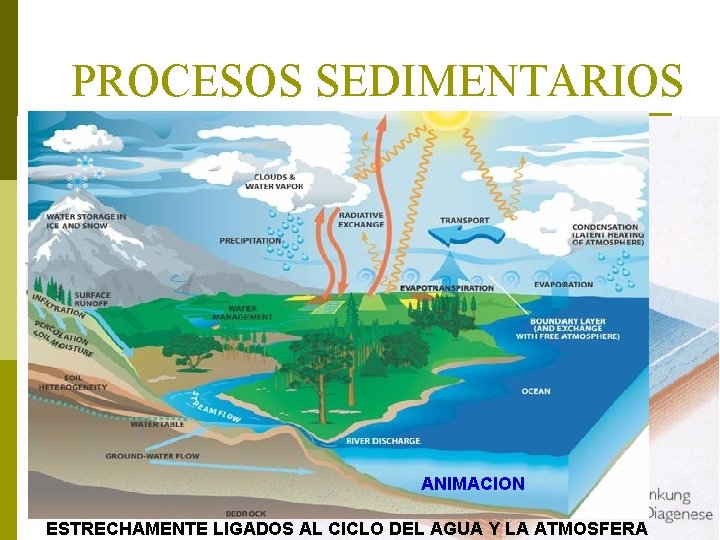

PROCESOS SEDIMENTARIOS ANIMACION ESTRECHAMENTE LIGADOS AL CICLO DEL AGUA Y LA ATMOSFERA
