Universidad Nacional Autónoma de México. Facultad de Ingeniería. División de Ingenierías Civil y Geomática. CURSO DE GEOLOGÍA M. I. Hugo Sergio Haaz Mora

Universidad Nacional Autónoma de México. Facultad de Ingeniería. División de Ingenierías Civil y Geomática. TEMA 2 GEOMATERIALES.

ÍNDICE Objetivo Introducción Elementos de mineralogía Minerales formadores de rocas Minerales importantes en Ingeniería Civil Ciclo de las rocas Rocas ígneas Rocas sedimentarias Rocas metamórficas

OBJETIVO Que el alumno determine los materiales formadores de rocas y los minerales problemáticos en la construcción. El estudiante identificara el origen y clasificara las rocas para determinar sus principales usos.

INTRODUCCIÓN Mineralogía. - Es la ciencia que se dedica a la identificación de minerales y el estudio de sus propiedades, origen y clasificación. Las propiedades de los minerales se estudian bajo las correspondientes subdivisiones: mineralogía química, mineralogía física y cristalografía. Las propiedades y clasificación de los minerales individuales, su localización, sus formas de aparición y sus usos corresponden a la mineralogía descriptiva.

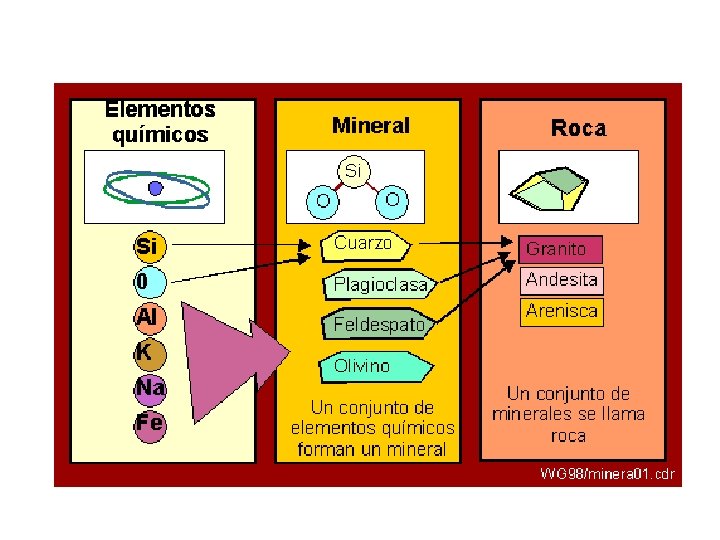

Mineral. - Compuestos y elementos químicos (Si, Al, K, Na, Fe, Ca, Mg, Cl, O, ), formados mediante procesos inorgánicos, es decir, son estructuras formadas por procesos de origen inorgánico, propiedades físicas y químicas homogéneas y composición química definida. Los nombres de los minerales dependen de su fórmula y de su estructura atómica. Un conjunto de minerales se llama roca.

Tabla periódica de elementos

Elementos de la Mineralogía El origen de los minerales Es el producto del enfriamiento de un material rocoso fundido conocido como magma. Al enfriarse éste, los minerales se empiezan a cristalizar y crecer.

Propiedades físicas de los minerales Las propiedades físicas de los minerales se determinan por su estructura interna y su composición química. DENSIDAD DUREZA FRACTURA MAGNETISMO LUSTRE COLOR TACTO POROSIDAD BRILLO OLOR SABOR CRUCERO RAYA PESO ESPECIFICO

DENSIDAD: Masa por unidad de volumen y es necesario especificar las unidades usadas. DUREZA: Resistencia ofrecida por un Mineral a la abrasión, o al raspado. ESCALA DE DUREZA DE MOHS 1. -Talco, 2. -Yeso, (son rayados por la uña); 3. -Calcita, (Se raya con una moneda de cobre); 4. -Fluorita 5. -Apatito, (se rayan con la hoja de un cuchillo o el cristal de una ventana); 6. -Ortosa , 7. -Cuarzo, 8. -Topacio, 9. -Corindón, (rayan la hoja de un cuchillo o el cristal de una ventana); 10. -Diamante, (raya todos los materiales comunes).

ESCALA DE DUREZA DE ROCKWELL: Se utiliza para analizar la superficie de los materiales. Por ejemplo, para analizar la superficie de un acero que ha sido tratado por carburación y medir así su dureza. Su técnica es básicamente reducir el esfuerzo aplicado para sólo penetrar en la superficie.

FRACTURA. Se refiere al carácter de la superficie obtenida cuando sustancias cristalinas se rompen, en direcciones distintas de aquellas en las que puede tener lugar una exfoliación o ésta es muy débil. MAGNETISMO: Los minerales que son atraídos ligeramente por un imán se llaman paramagnéticos, mientras que los Minerales que son ligeramente repelidos se llaman diamagnéticos.

§ LUSTRE: Naturaleza del lustre. Una variación en la cantidad de luz reflejada. COLOR: Es una de las características de los minerales más llamativas y generalmente es la primera propiedad observada en los minerales. TACTO: Se llama así a la impresión que se produce al tocar un mineral. POROSIDAD: Algunos minerales como consecuencia de su carácter hipogroscópico se adhieren a la lengua cuando se ponen en contacto con ella, tomando de ahí el nombre de porosos.

BRILLO: Es la apariencia de su superficie a la luz reflejada, y es una propiedad de fundamental importancia para su reconocimiento. El brillo es función de la transparencia, refractividad y estructura de un Mineral. Hay dos tipos principales de brillo: metálico y no metálico.

OLOR. Exceptuando algunas especies gaseosas y solubles. SABOR. Los minerales solubles en agua o en saliva generalmente tienen sabores característicos. CRUCERO. Es la tendencia de un mineral cristalizado a romperse en ciertas direcciones definidas. RAYA. Es el color del polvo fino de un cristal y frecuentemente se ha usado en la determinación de minerales. PESO ESPECIFICO: es un numero que representa el cociente entre el peso de un mineral y el peso de un volumen igual de agua

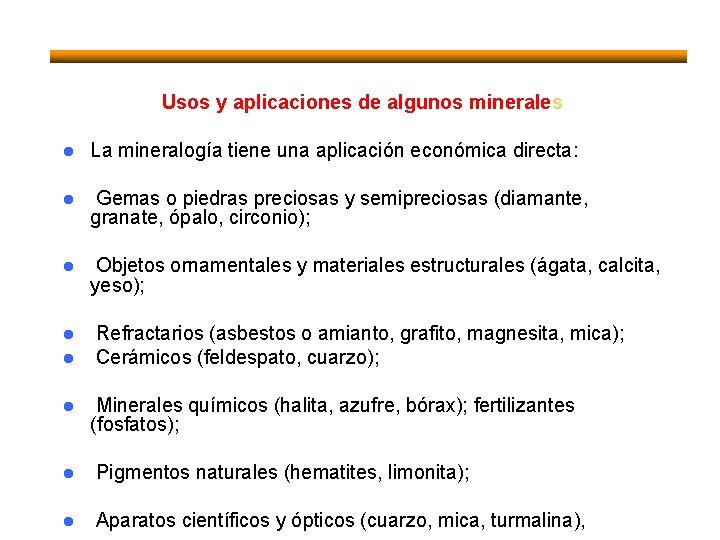

Usos y aplicaciones de algunos minerales l La mineralogía tiene una aplicación económica directa: l Gemas o piedras preciosas y semipreciosas (diamante, granate, ópalo, circonio); l Objetos ornamentales y materiales estructurales (ágata, calcita, yeso); l l Refractarios (asbestos o amianto, grafito, magnesita, mica); Cerámicos (feldespato, cuarzo); l Minerales químicos (halita, azufre, bórax); fertilizantes (fosfatos); l Pigmentos naturales (hematites, limonita); l Aparatos científicos y ópticos (cuarzo, mica, turmalina),

Peligrosidad de algunos minerales l Los elementos que se hallan en las rocas, suelo y agua tienen una importante influencia en la salud. l Elementos beneficiosos regulan la actividad enzimático y hormonal, por lo que son fundamentales para el crecimiento y el metabolismo. Calcio, magnesio, hierro, manganeso, cobalto, cobre, cinc y molibdeno son esenciales para la salud. l Otros elementos como el mercurio son tóxicos. l Algunos otros como el selenio y el flúor son beneficiosos en muy pequeñas cantidades, pero pueden resultar tóxicos en concentraciones mayores. l El tipo de roca que haya bajo el suelo indicará la clase de elementos que se encuentran en el agua y en la vegetación de una determinada zona.

Los análisis geoquímicos del suelo, agua y plantas indicarán que elementos hay en esos lugares. Estos datos tienen importantes aplicaciones sanitarias, ya que explican las relaciones existentes entre esos elementos y ciertas enfermedades, por ejemplo, las cardiovasculares. Los estudios geoquímicas también ayudan a determinar la peligrosidad para la salud, de los elementos tóxicos y los minerales cancerígenos. Por ejemplo, el selenio es especialmente dañino para la vida animal en zonas de excesivo riego, y el radón en construcciones, incide en el incremento del riesgo de cáncer de pulmón.

Métodos para la identificación de un mineral l Identificar los minerales en las rocas o suelos es importante ya que a través de ellos se puede determinar el tipo de roca o suelos. l A simple vista (Método megascópico), cuando es utilizada la observación de un mineral con lupa. l Analítico. - Método de laminas delgadas. Cuando se agarra un pedazo de roca y se pule en el laboratorio. l De rayos X. el cual se utiliza cuando la muestra presenta granos finos. l Método del soplete. Se utiliza una llama de fuego observándose el color, este método se utiliza para óxidos. l Por análisis químicos. Que se efectúa en laboratorio.

Minerales formadores de rocas Todos los minerales están presentes en las diversas rocas de la corteza terrestre, pero no todos ellos se encuentran en la misma proporción y, además, la gran mayoría de ellos son sólo rarezas de colección si se tiene en cuenta en qué proporción se encuentran en la naturaleza respecto de la totalidad de minerales existentes en la corteza terrestre. Se denominan minerales formadores de rocas a aquellos que constituyen mayoritariamente las rocas.

Entre los principales merecen destacarse los silicatos (en todas sus variedades desde el cuarzo a las arcillas) y la calcita. En una roca cualquiera existen minerales principales y otros accesorios, cuya presencia no es decisiva para dicha clasificación. Puede suceder que un mineral no sea importante para la clasificación de una roca aunque sí lo sea para otros fines, . Así, por ejemplo, el granito es una roca formada por tres minerales principales, el cuarzo, los feldespatos potásicos y calco-sódicos y algún mineral de hierro y/o magnesio, como las micas o los anfíboles. Y minerales accesorios como el circón, el rutilo o la apatita.

MINERALES IMPORTANTES EN INGENIERÍA CIVIL GRUPO MINERAL EJEMPLOS COMPOSICIÓN Carbonato Calcita Dolomita Ca. CO 3 Ca. Mg(CO 3)2 Haluro Halita Na. Cl Hidróxido Limonita Fe. O(OH) H 2 O Óxido Hematita Fe 2 O 3 Silicato Cuarzo Olivino Si. O 2 (Mg, Fe)2 Si. O 4 Sulfato Yeso Ca. SO 4 2 H 2 O

CALCITA: Es una forma cristalina, junto con la aragonita, del carbonato cálcico o caliza. Es mucho más estable y menos solubles al agua que la argonita. DOLOMITA CON CUARZO: Denominada de esa forma en honor al geólogo francés Deodat Dolomieu, es un mineral compuesto de carbonato de calcio y magnesio [Ca. Mg(CO 3)2].

CUARZO BLANCO: Es uno de los minerales más conocidos, casi tan duro como el diamante. Se utiliza esotéricamente como protector contra las envidias y los malos deseos de otras personas, además nos ayuda a superar enfermedades leves y a la concentración mental. YESO: Es un sulfato de calcio dihidratado (CASO 4 -2 H 2 O) se presenta en cristales tabulares exfoliables en láminas, generalmente incoloros.

DOLOMITA: Mineral compuesto de carbonato de calcio y magnesio, abunda en la naturaleza en forma de rocas dolomíticas y se utiliza para la fabricación de materiales refractarios. De color blanco grisáceo y raya blanca, con brillo vítreo algo perlado. HALITA: Pertenece a los Haluros, constituidos por elementos metálicos combinados con halógenos y el flúor. Se trata de una evaporita formada por precipitación al secarse el agua de un lago salado o una laguna, se relaciona con otras evaporitas como la salvita, el yeso, la dolomita y la anhidrita.

FLUORITA: Se presenta formando bolsas en forma de geodas o drusas ocupando fisuras y oquedades. En estado puro es incolora y transparente, aunque en la mayoría de los casos presenta diversas coloraciones que se pueden deber a impurezas orgánicas o minerales. ORTOCLASA: Pertenece al grupo de los feldespatos potásicos. Se presenta en cristales prismáticos de sección rómbica y es constituyente de muchas rocas intrusivas y efusivas, encontrándose también en el gneis y en algunas vetas hidrotermales, la ortoclasa cristaliza en prismas seudo rómbicos que toman el nombre de Piedra de Luna.

MALAQUITA: Mineral secundario típico de la zona de oxidación de yacimientos cupríferos de los que deriva a través de una reacción del sulfuro con la ganga carbonatada. Puede aparecer en grandes masas con el núcleo formado por azurita y en impregnaciones de arenas debido al aporte de aguas circulantes. Es común hallarlo en yacimientos cupríferos, como producto de alteración meteórica de calcopirita, calcosina, bornita, etc. AZUFRE: Elemento no metálico, insípido, inodoro, de color amarillo pálido. También llamado 'piedra inflamable', se conoce desde tiempos prehistóricos y ya aparecía en la Biblia y en otros escritos antiguos. Debido a su inflamabilidad, los alquimistas lo consideraron como un elemento esencial de la combustión.

OLIVINO: Mineral hidiocromático, con tonalidad verde. Constituye buena parte del manto terrestre. . Está presente en las rocas ígneas extrusivas y también en los meteoritos y fue hallado en basaltos traídos desde la luna por los astronautas de la misión Apolo. LIMONITA: Nombre dado a ciertos minerales de hierro provenientes de alteración nutrida de los vegetales en aguas ferroginosas. Pueden considerarse como un hidrato de hierro y son amorfos y de color pardo oscuro.

Tipos de estructura ESTRUCTURA PRIMARIA. - La estratificación de las rocas sedimentarias, son aquellas que se forman al mismo tiempo que la masa de la roca misma o durante su consolidación. Tanto las rocas sedimentarias como las ígneas tienen estructura primaria y muchos de sus derivados metamórficos presentan estructuras primarias que no fueron modificadas durante la alteración de la roca. A través de esta estructura, la roca es depositada horizontalmente y no son afectadas por los movimientos epirogénicos y orogénicos. Las estructuras primarias de mayor importancia son:

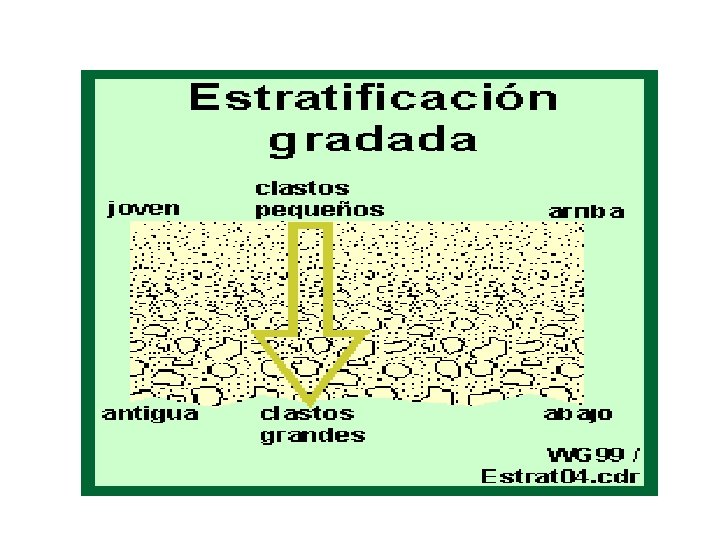

ESTRATIFICACIÓN. Es la estructura más común de los sedimentos, es la disposición en capas llamada estratificación o colocación en lechos. Los lechos, capas o estratos, pueden diferir en el tamaño de los granos, en la disposición o arreglo de éstos en el color, en la constitución mineralógica, o en la combinación de estos elementos. Los depósitos más uniformes y más extensos, son los de los mares; los depósitos de lagos, corrientes y viento son menos uniformes. ONDULACIÓN: La ondulación puede deberse al viento, a las corrientes de agua o a las olas.

LAMINACIÓN Y LAMINACIÓN TRANSVERSAL. Dentro de los lechos o capas, puede haber unidades de menos de un cuarto de pulgada de espesor que se llaman láminas; un deposito que presente láminas se dice que es laminado. Las láminas pueden ser paralelas a los planos de las capas de sedimentación, o formar un cierto ángulo con dichos planos. En este último caso, se dice que el sedimento presenta laminación transversal. GRIETAS PRIMARIAS. Las contracciones debidas a pérdidas de agua, compactación y asentamientos y otras causas menos comunes, dan lugar a grietas en los sedimentos no consolidados y parcialmente consolidados. Es característico que estas grietas sean cortas, irregulares y discontinuas.

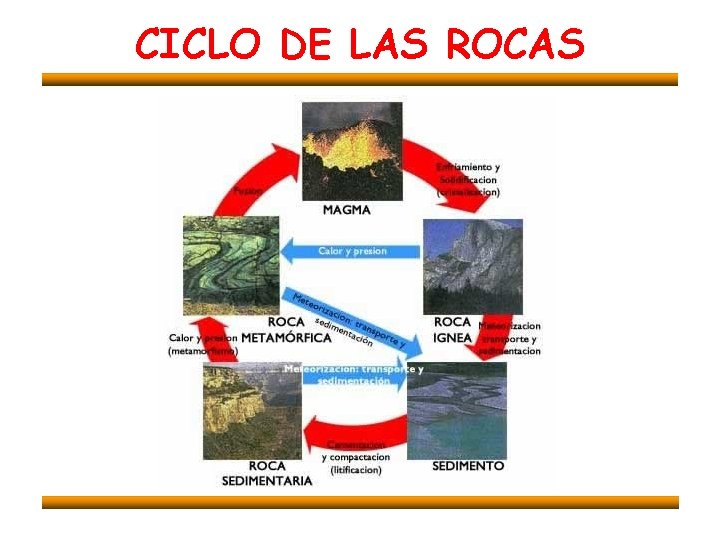

CICLO DE LAS ROCAS

El ciclo de las rocas permite examinar muchas de las interrelaciones entre las diferentes partes del sistema Tierra. Ayuda a entender el origen de las rocas y a ver que cada tipo está vinculado a los otros por los procesos que actúan sobre y dentro del planeta. Estas rocas son: Rocas Ígneas Rocas Metamórficas Rocas Sedimentarias

ROCAS ÍGNEAS Resultan de la cristalización del magma o de la consolidación de materiales expulsados por los volcanes. El magma se define como una mezcla de componentes químicos formadores de los silicatos de alta temperatura, normalmente incluye sustancia en estado sólido, líquido y gaseoso debido a la temperatura del magma que es por encima de los puntos de fusión de determinados componentes del magma.

Algunas Rocas Ígneas se forman por la lava volcánica. Lava se denomina la porción del magma, que aparece en la superficie terrestre y que entra en contacto con el aire o con el agua respectivamente.

Texturas comunes de las rocas ígneas Las diferencias en el grado de cristalización y en el tamaño de los cristales determinan la textura de una ígnea; ambos factores están controlados en el primer lugar por la velocidad de enfriamiento, aunque pueden tener intervención la constitución química del magma y su contenido de materias volátiles. 1) Piroclástica. Constituida por partículas de vidrio volcánico, trozos pequeños de pómez, fenocristales y fragmentos de roca volcánica cementados. 2) Vítrea. Constituida esencialmente de vidrio volcánico. Pueden estar diseminados en el vidrio pequeños fenocristales de feldespato o de otros minerales. El vidrio puede ser espumoso, lleno de minúsculas burbujas que forman una textura vítrea pumitica.

3) Afanítica. - Constituida por diminutos cristales (menores de. 5 mm de diámetro), y residuo vítreo entre los cristales, o sin él. Aun cuando los cristales pueden observarse a simple vista no es posible identificarlos sin la ayuda del microscopio. 4) Granular. - Constituida por cristales que son suficientemente grandes para ser vistos e identificados sin la ayuda de una lente o de un microscopio. 5) Porfirítica. - Compuesta de dos tamaños completamente diferentes de los minerales, que dan a la roca una apariencia moteada.

Clasificación de la rocas ígneas Extrusivas Se forman sobre la superficie de la Tierra y se les conoce como rocas volcánicas, ya que se forman de la lava que se enfría en o sobre el nivel de la superficie. Existen dos tipos piroclásticas y lavas.

Intrusivas Se forman en las recámaras de magma que se encuentran a grandes profundidades.

Rocas extrusivas piroclásticas Toba. Alto contenido en poros vesiculares. Fenocristales de plagioclasa cálcica. Matriz: plagioclasa y vidrio opaco. LAPILLI: Piroclasto con tamaño comprendido entre 2 y 64 mm, generado en erupciones explosivas a partir de la fragmentación de la lava que ascienden hacia la superficie y explotan por la diferencia de su presión interna con la del entorno, son de color negro, pasando a tonalidades rojizas por oxidación, presentan diferentes grado de vesiculación y se disponen en capas con poca dispersión lateral. Los asociados a magmas (pómez) tienen color claro y baja densidad, , pueden presentarse sueltos o soldados

OBSIDIANA: Vidrio volcánico semitranslúcido y oscuro producido cuando la roca ígnea fundida (magma) sale a la superficie terrestre ( lava ) y se enfría tan rápidamente que sus iones no tienen tiempo de cristalizar. Existen yacimientos de obsidiana en Hidalgo así como en la Sierra de las Navajas, que fue explotada por los teotihuacanos, los toltecas y los aztecas. Actualmente, estos yacimientos se siguen explotando. POMEZ: Piroclásticos porosos, que se constituyen de vidrio en forma de espuma y se forman durante un enfriamiento muy rápido de un magma ascendiente de alta viscosidad. Son muy característicos de las vulcanitas claras y ácidas, como la riolita, y por ello son color blanco grisáceo hasta amarillento, raramente café o gris

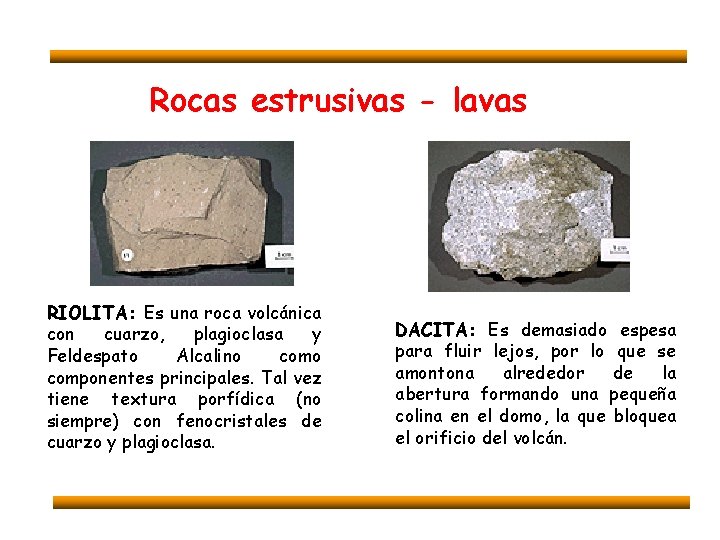

Rocas estrusivas - lavas RIOLITA: Es una roca volcánica con cuarzo, plagioclasa y Feldespato Alcalino componentes principales. Tal vez tiene textura porfídica (no siempre) con fenocristales de cuarzo y plagioclasa. DACITA: Es demasiado espesa para fluir lejos, por lo que se amontona alrededor de la abertura formando una pequeña colina en el domo, la que bloquea el orificio del volcán.

ANDESITA: Roca magmática muy común en los Andes, contiene como componente básico plagioclasa y fenocristales idiomórficos y hipidiomórficos. BASALTO: Roca ígnea extrusiva, sólida y negra. Es el tipo de roca más común en la corteza terrestre, y cubre la mayoría del fondo oceánico. Formada por abundantes minerales oscuros como, el piroxeno y la olivina , que hacen que sea de color gris o negro obscuro y con cantidades menores de feldespatos y cuarzo

Diagrama de Streckeisen

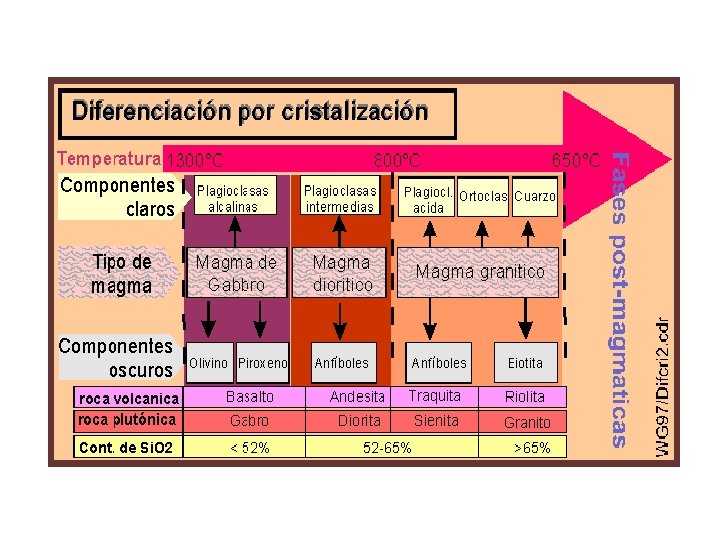

Series de Bowen

GRANITO: Roca plutónica constituida por cuarzo, feldespato y mica. De color variable, es muy abundante y se utiliza ampliamente como material de construcción. También es llamada piedra berroqueña. . Los egipcios esculpían la roca de granito y hacían bloques de medidas rectangulares que encajaban perfectamente unas con otras GABRO: Roca ígnea básica (plutónica) de grano grueso formada por plagioclasas básicas, piroxeno y olivino, en proporciones considerables. Con el aumento de minerales ferromagnesianos pasan a picritas y otros tipos ultrabásicos; pueden convertirse en anortositas con el aumento de feldespato; y con feldespatos alcalinos y/o feldespatoides, pueden derivar a monzonitas olivínicas y en gabros alcalinos.

DIORITA: Roca ígnea compuesta de feldespato y anfibolita, se usa generalmente para la construcción. Textura hipidiomórfica inequigranular. Los minerales de menos tamaño 0. 1 -0. 6 mm corresponden a plagioclasa. Muestra una gran variabilidad de tamaños y formas más equidimensionales. El resto de minerales están compuestos por ferromagnesianos coloreados (biotita y piroxenos) cristales de mayor tamaño que muchas plagioclasas pero de formas subidiomórficas.

PÓRFIDO CUÁRZICO Es el nombre que reciben un grupo de rocas ácidas semicristalinas, las cuales contienen cristales porfiríticos de cuarzo dispuestos en una matriz finamente granulada, de estructura comúnmente microcristalina o felsítica. En las muestras, el cuarzo aparece en forma de pequeñas y rendondeadas burbujas vítreas, de color gris claro, las cuales son pirámides de cristales dobles hexagonales, con sus aristas y vértices romos debido a la corrosión o la reabsorción.

Estructuras ígneas

Rocas Sedimentarias

Meteorización mecánica

Las rocas sedimentarias se forman por acumulación de sedimentos que, sometidos a procesos físicos y químicos (diagénesis), resultan en un material de cierta consistencia. Pueden formarse a las orillas de los ríos, en el fondo de barrancos, valles, lagos y mares, y en las desembocaduras de los ríos. Se hallan dispuestas formando capas o estratos. Se forman principalmente por la litificación de fragementos de roca, precipitación de materia mineral en solución o la compactación de vegetación y animales. Cubren más del 75 % de la superficie terrestre, formando una cubertura sedimentaria sobre un zócalo formado por rocas ígneas y, en menor medida, metamórficas. Sin embargo su volumen total es pequeño cuando se comparan sobre todo con las rocas ígneas, que no sólo forman la mayor parte de la corteza, sino la totalidad del manto.

Ondas sobre la arena de una playa, tales como la que se muestran en la fotografía superior (A) podrían alguna vez llegar a convertirse en roca, como la piedra arenisca que aparece en la fotografía inferior (B). Esta piedra arenisca formó parte de una playa hace 200 millones de años, durante el período Triásico.

Los fósiles de seres que vivieron en el pasado quedan también preservados en las rocas sedimentarias.

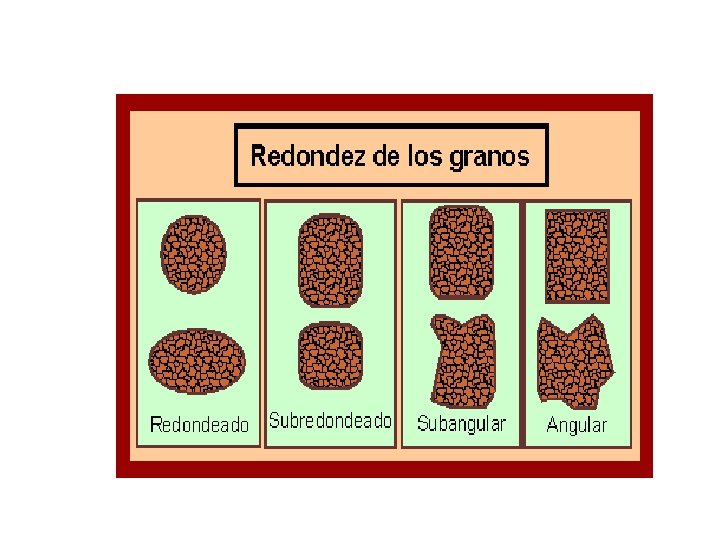

Texturas comunes de las rocas sedimentarias Clástica. - Constituida por fragmentos de rocas, partículas minerales o conchas, cuyo conjunto ha sido cementado. Pueden hacerse distinciones acerca del tamaño de las partículas y de los fragmentos individuales. Orgánica. - Constituida por acumulaciones de detritus orgánicos, en los cuales las partículas orgánicas individuales están tan bien conservadas, que los rasgos orgánicos dominan en la textura de la roca. Cristalina constituida por cristales que han sido precipitados de soluciones y entrelazados íntimamente por mutua interpenetración durante su crecimiento. La roca debe su coherencia a este enlazamiento de cristales y no a la presencia de un cementante.

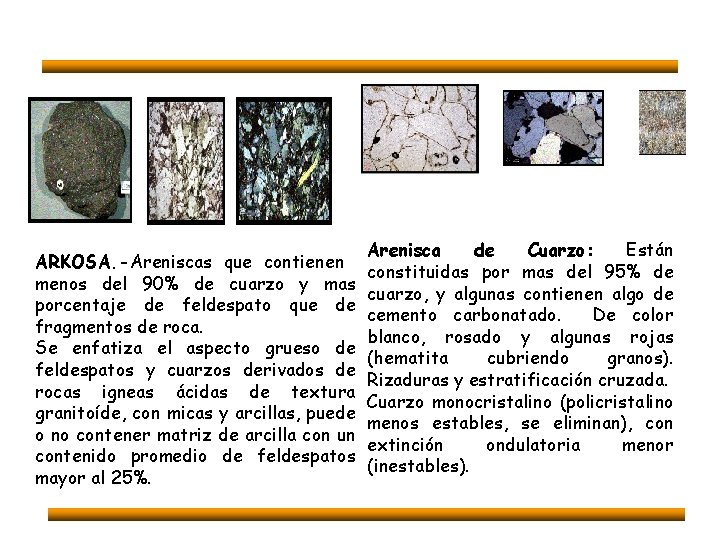

ARKOSA. -Areniscas que contienen menos del 90% de cuarzo y mas porcentaje de feldespato que de fragmentos de roca. Se enfatiza el aspecto grueso de feldespatos y cuarzos derivados de rocas igneas ácidas de textura granitoíde, con micas y arcillas, puede o no contener matriz de arcilla con un contenido promedio de feldespatos mayor al 25%. Arenisca de Cuarzo: Están constituidas por mas del 95% de cuarzo, y algunas contienen algo de cemento carbonatado. De color blanco, rosado y algunas rojas (hematita cubriendo granos). Rizaduras y estratificación cruzada. Cuarzo monocristalino (policristalino menos estables, se eliminan), con extinción ondulatoria menor (inestables).

MARGA Roca sedimentaria compuesta principalmente de caliza y arcilla, con predominio de la caliza, lo que le da un color blanquecino con tonos que pueden variar bastante de acuerdo con las distintas proporciones y composiciones de los minerales principales. Predominan en las formaciones montañosas del Mesozoico. PEDERNAL Roca sedimentaria constituida por sílice amorfo (Si. O 4) o criptocristalino. Se encuentran en color negro o en tonos oscuros de azul, gris o pardo, con una apariencia vítrea en superficies frescas. Tiene una dureza de 7. 0 en la escala de Mohs.

CARBÓN Combustible fósil, de color negro, muy rico en carbono. Suele localizarse bajo una capa de pizarra y sobre una capa de arena y tiza. Se cree que la mayor parte del carbón fue formada durante la era carbonífera (hace 280 a 345 millones de años). HALITA. - Compuesta por cloruro sódico Na. Cl. Cristaliza en cubos, rara vez asociados con caras de otras formas; exfoliación cúbica fácil por percusión; transparente e incolora si es pura, y de variable coloración y translúcida por contener substancias que la impurifican. Se reconoce fácilmente, por su sabor salado, por colorar de amarillo intenso la llama del soplete.

YESO Producto preparado básicamente a partir de una piedra natural denominada aljez, mediante deshidratación, al que puede añadirse en fábrica determinadas adiciones para modificar sus características de fraguado, resistencia, adherencia, retención de agua, y densidad, que una vez amasado con agua, puede ser utilizado directamente. También, puede ser empleado para la elaboración de elementos prefabricados. El yeso como producto industrial es sulfato de calcio hemihidrato (Ca. SO 4 ½·H 2 O), también llamado vulgarmente "yeso cocido". Se comercializa molido, en forma de polvo.

ARENISCA: La arenisca es una roca sedimentaria clástica. Principalmente se compone de partículas (=clastos) pequeños de cuarzo. Un cemento tiene la función de un pegamiento. CONGLOMERADO: Roca sedimentaria clástica. Se forma generalmente en el ambiente fluvial. Se compone de clastos (fragmentos) redondeados de tamaño grande. (Con clastos angulosos: se llama Brecha)

LUTITA: Roca detrítica, formada por detritos, y está integrada por partículas del tamaño de la arcilla y del limo. Las de color negro son las más comunes y su color se debe a la presencia de carbono. Según su fragmentación, pueden ser físiles o no físiles. La físil es aquella que se escinde en planos paralelos espacialmente próximos. La no fisil, en cambio, se escinde en fragmentos o bloques. GRAUVACA: Roca compacta de grano muy fino. En las muestras frescas tiene un color gris que meteoriza a gris parduzco. La laminación paralela y la gradación son notorias en las muestras de mano. El cemento se presenta como matriz recristalizada y material calcáreo así como, vetas de dolomita. La matriz está constituida de material argiláceo, cuarzo autigénico, sericita, clorita, óxidos de hierro y material calcáreo.

CALIZA: Roca sedimentaria porosa de origen químico formada por carbonatos, principalmente de calcio. Cuando tiene alta proporción de carbonatos de magnesio se le conoce como dolomía. Es una roca muy importante como reservorio de petróleo, dada su gran porosidad. DOLOMÍA: Se forma en cuencas sedimentarias marinas y continentales. Por metabolismo magnésico de calizas, de origen hidrotermal. Es un excelente aislante térmico Se usa para desacidificar el agua

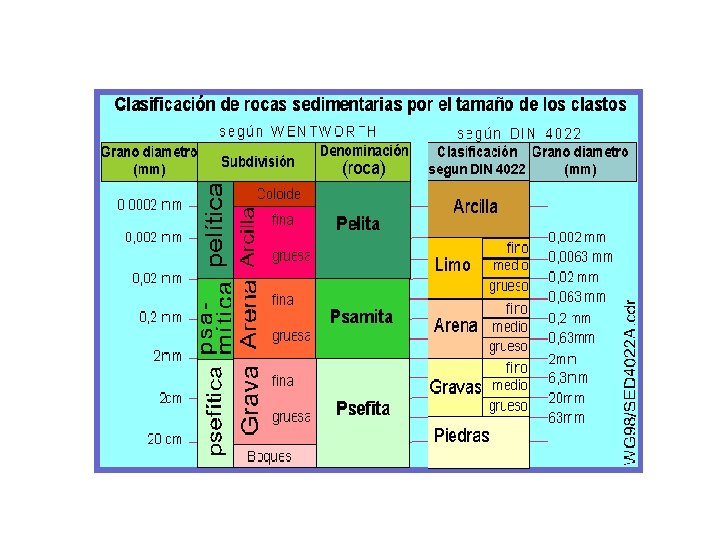

Clasificación De Partículas Sedimentarias Nombre de la partícula Tamaño (mm) Nombre del sedimento Nombre de la roca bloque > a 256 grava conglomerado guijón 64 a 256 grava conglomerado guijarro 2 a 64 grava conglomerado arena 1/16 a 2 arena arenisca limo 1/256 a 1/16 limolita arcilla < a 1/256 arcilla lutita

ROCAS METAMÓRFICAS

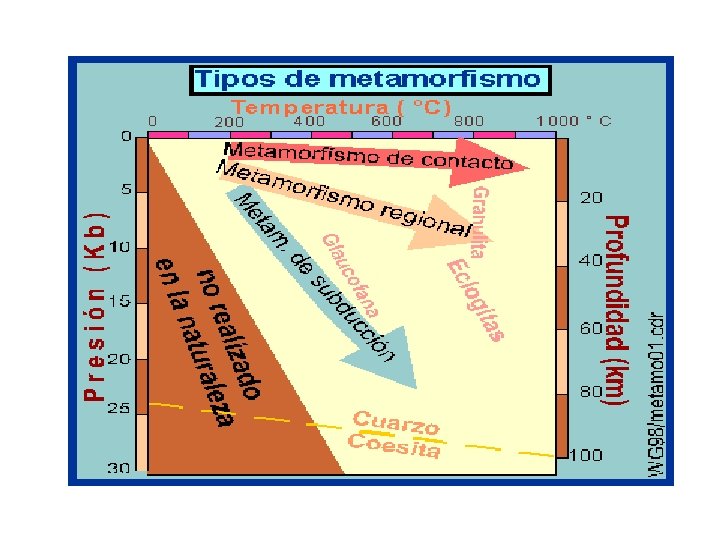

Se producen a partir de otras rocas, en general bajo la superficie de la Tierra, por la acción de la temperatura, la presión y los fluidos químicamente activos. Proceden indistintamente de la transformación de rocas ígneas y de rocas sedimentarias. El proceso para que se conviertan en metamórficas se denomina metamorfismo. Se trata de un proceso lento. A medida que estas rocas son sometidas a altas presiones y temperaturas, de los elementos químicos existentes surgen gradualmente nuevos minerales que cristalizan para formar la nueva roca. Las rocas metamórficas se clasifican según sus propiedades físicas. Los factores que definen o clasifican las rocas metamórficas son dos: los minerales que las forman y las texturas que presentan dichas rocas

El metamorfismo usualmente ocurre en el lugar donde las placas se unen; las rocas son calentadas y se encuentran bajo alta presión.

Texturas comunes de las rocas metamórficas Gnéisica. - Toscamente foliada; las hojas individuales tienen un espesor de 1 mm o mas, y aun de varios centímetros. las hojas o láminas pueden ser rectas, aplanadas, onduladas o dentadas. Difieren comúnmente en su composición. Esquistosa. - Hojas muy finas que forman bandas delgadas paralelas, a lo largo de las cuales la roca se parte o divide con facilidad. Apizzarada. - Foliación muy fina en hojas planas, casi rígidamente paralelas, de fácil separación debido al paralelismo casi perfecto de cristales microscópicos y ultramicroscópicos de minerales laminares, principalmente mica.

Granoblastica. - No foliada o débilmente foliadas. Compuesta de granos minerales que se interpenetran mutuamente y que cristalizaron simultáneamente. Felsítica córnea. - No foliada. Los granos minerales son por lo común microscópicos y ultramicroscópicos, aunque unos cuantos pueden ser visibles; se rompen en fragmentos de ángulos muy agudos con superficies de fracturas curvas

CLASIFICACIÓN DE LAS ROCAS METAMÓRFICAS Foliadas GNEIS: Roca metamórfica compuesta por los mismos minerales que el granito (cuarzo, feldespato y mica) pero con orientación definida en bandas. A veces presenta concreciones feldespáticas distribuidas con regularidad. En la foto se observa un ejemplar de aproximadamente 30 cm de diámetro, rodeado de grava de arenisca. Las manchas rojas se corresponden con el feldespato.

MICAESQUISTO: Roca metamorfica, se caracteriza por ser de grano fino, tiene buena exfoliación y minerales micáceos bien orientados que se deben a la acción de un metamorfismo regional débil de las arcillas y de las pizarras. PIZARRA Roca metamórfica homogénea formada por la compactación de arcillas. Se presenta generalmente en un color opaco azulado oscuro y dividida en lajas u hojas planas siendo, por esta característica, utilizada en cubiertas y como antiguo elemento de escritura.

ESQUISTO DE ANFÍBOLA constituido por silicatos complexos de dupla cadeia de Si. O 4, contendo o ião hidroxil e catiões metálicos variados (Ca 2+, Mg 2+, Fe 2+, Al 3+, ESQUISTO. - constituyen un grupo de Na+, e outros). Agrupam-se rocas metamórficas de grado medio, geralmente em anfíbolas notable principalmente por la monoclínicas e anfíbolas preponderancia de minerales laminares ortorrômbicas. tales como la mica, la clorita, el talco, la hornblenda, grafito y otros. El cuarzo se halla con frecuencia en granos estirados hasta al extremo que se produce una forma particular llamada cuarzo esquisto. Por definición, el esquisto contiene más de un 50% de minerales planos y alargados, a menudo finamente intercalado con cuarzo y feldespato.

MIGMATITA Roca metamórfica cuyos componentes están dispuestos en ella en forma de vetas sinuosas, como si esos minerales hubiesen pasado por una fase fluida.

No Foliadas CUARCITA: Roca metamórfica formada por la consolidación de areniscas cuarzosas. Es de gran dureza, . También existe cuarcita como roca sedimentaria, que es una arenisca con un altísimo contenido en cuarzo, muy dura y de color claro, casi blanco. MARMOL: Compuesta por gránulos terroso-cristalinos-vítreas de carbonato cálcico, muy compactos en su unión, a veces con vetas marcadamente terrosas. Los gránulos a veces son tan diminutos que son polvorientos, o ligeramente mayores, conocidos como mármol sacaroideo debido al parecido con los granos de azúcar cristalizada.

ANTRACITA: Carbón mineral de más alto rango y el que presenta mayor contenido en carbono, hasta un 95%. Es negro, brillante y muy duro, con irisaciones y sonoro por percusión. Su densidad oscila entre 1, 2 y 1, 8 gr/cm 3. Debido a su bajo contenido en materia volátil, la antracita presenta una ignición dificultosa. Arde dando una llama azul corta y sin apenas humos HORNFELS. -Mineral cuyo contenido es variable. Encontrado en las zonas de metamorfismo, de color a mediano gris oscuro, textura y granulosidad Hornfelsic y de grano fino,
