4 LAS CONSECUENCIAS DE LA DINMICA LITOSFRICA 4

4. LAS CONSECUENCIAS DE LA DINÁMICA LITOSFÉRICA 4. 1 MAGMATISMO

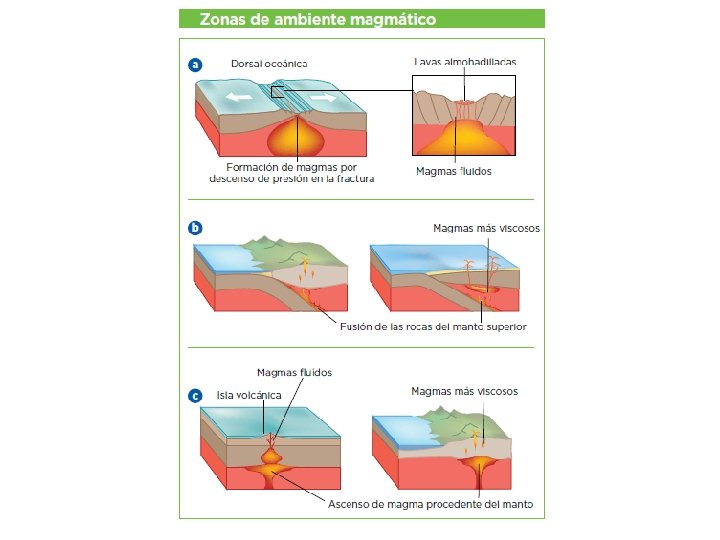

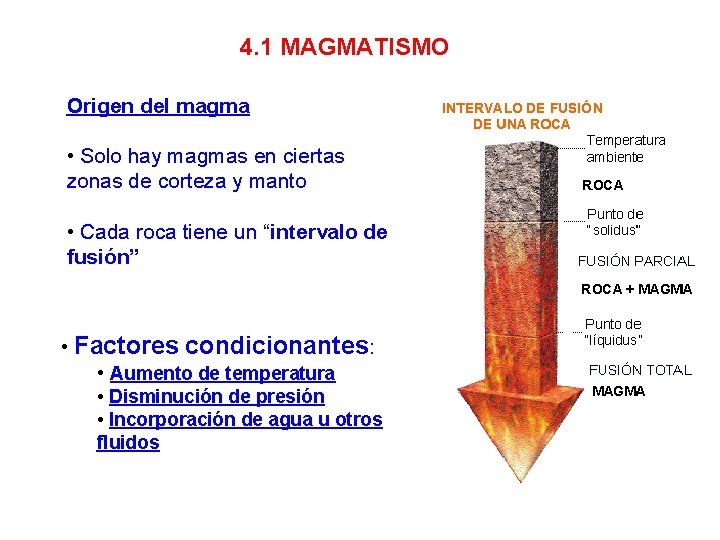

4. 1 MAGMATISMO Origen del magma • Solo hay magmas en ciertas zonas de corteza y manto • Cada roca tiene un “intervalo de fusión” • Factores condicionantes: • Aumento de temperatura • Disminución de presión • Incorporación de agua u otros fluidos

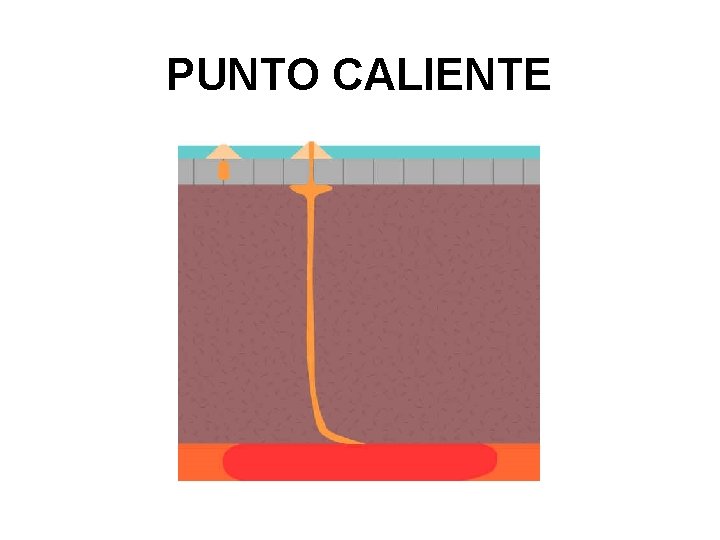

PUNTO CALIENTE

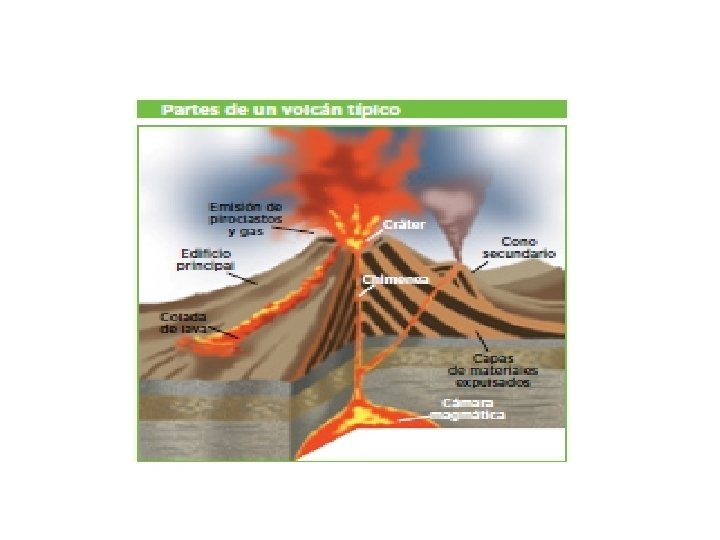

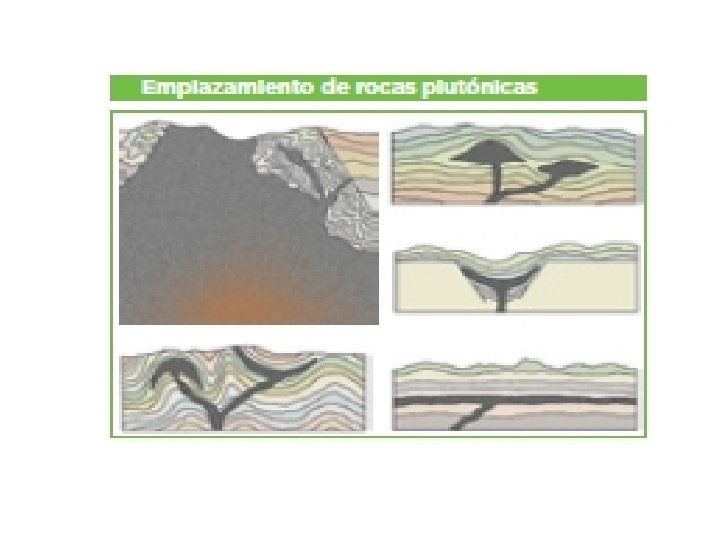

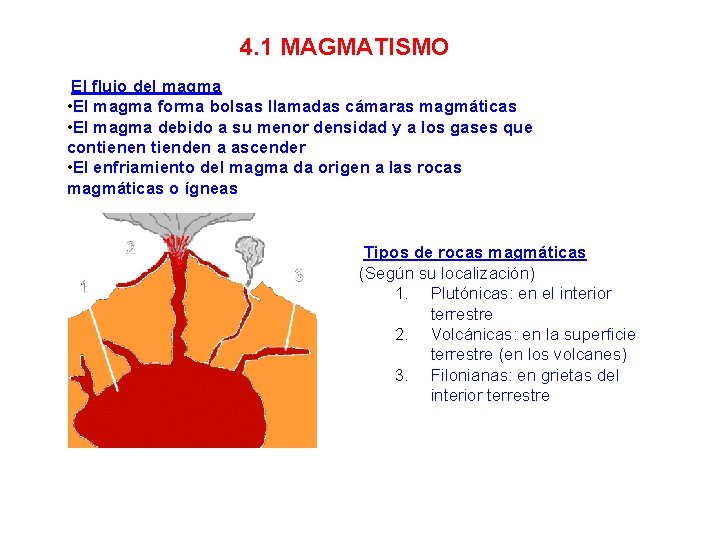

4. 1 MAGMATISMO El flujo del magma • El magma forma bolsas llamadas cámaras magmáticas • El magma debido a su menor densidad y a los gases que contienen tienden a ascender • El enfriamiento del magma da origen a las rocas magmáticas o ígneas Tipos de rocas magmáticas (Según su localización) 1. Plutónicas: en el interior terrestre 2. Volcánicas: en la superficie terrestre (en los volcanes) 3. Filonianas: en grietas del interior terrestre

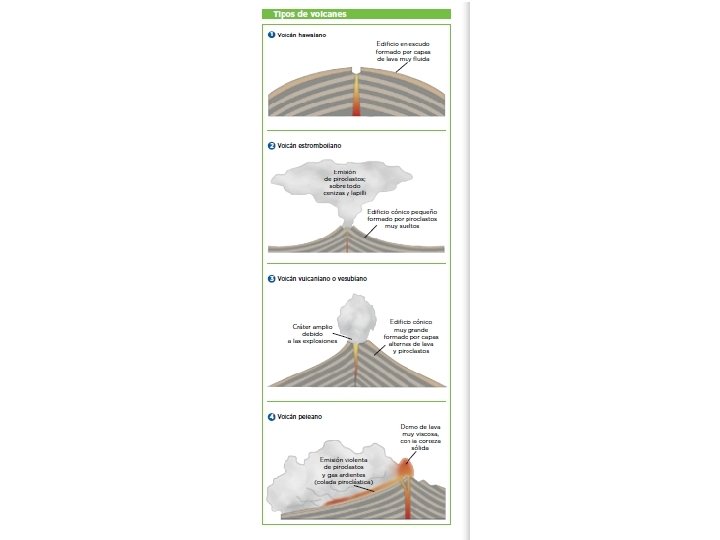

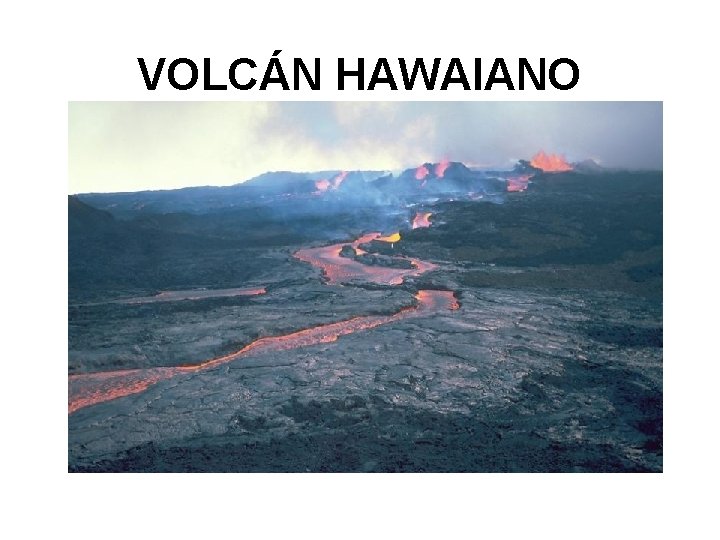

VOLCÁN HAWAIANO

VOLCÁN ESTROMBOLIANO

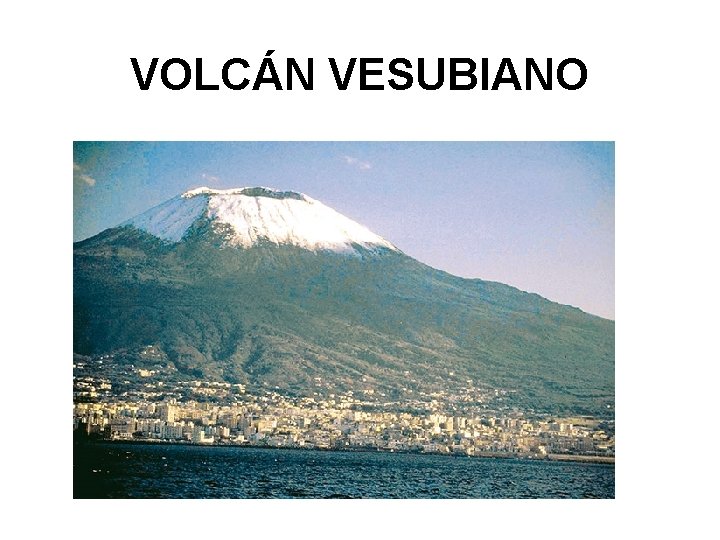

VOLCÁN VESUBIANO

VOLCÁN PELEANO

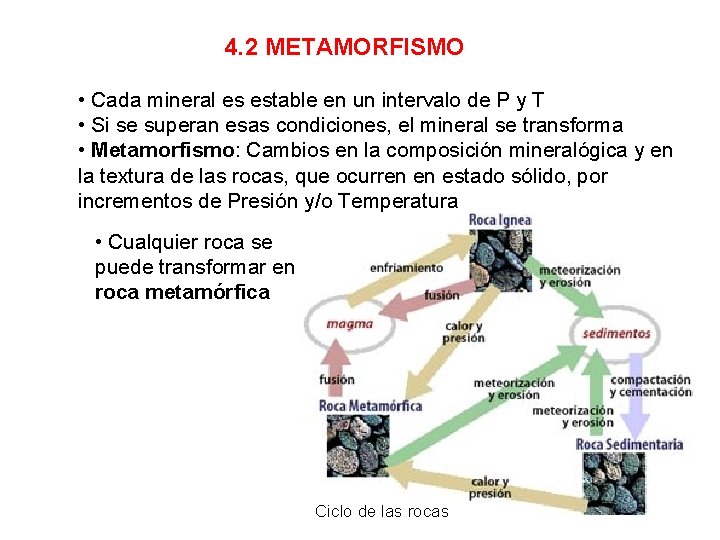

4. 2 METAMORFISMO • Cada mineral es estable en un intervalo de P y T • Si se superan esas condiciones, el mineral se transforma • Metamorfismo: Cambios en la composición mineralógica y en la textura de las rocas, que ocurren en estado sólido, por incrementos de Presión y/o Temperatura • Cualquier roca se puede transformar en roca metamórfica Ciclo de las rocas

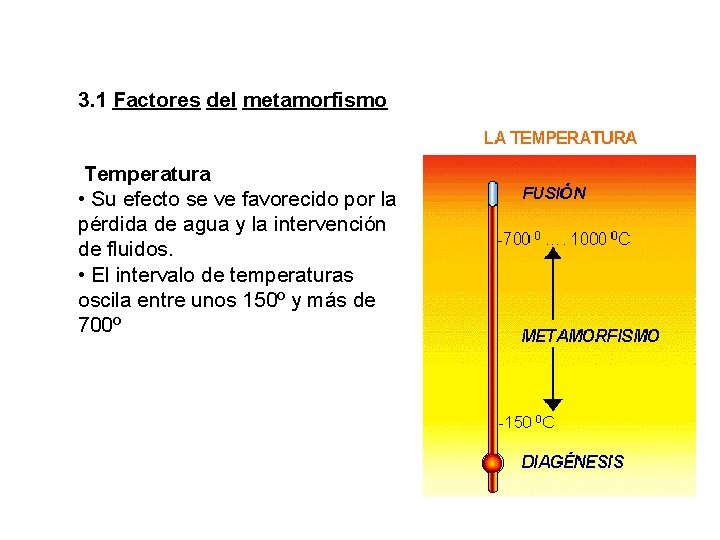

3. 1 Factores del metamorfismo Temperatura • Su efecto se ve favorecido por la pérdida de agua y la intervención de fluidos. • El intervalo de temperaturas oscila entre unos 150º y más de 700º

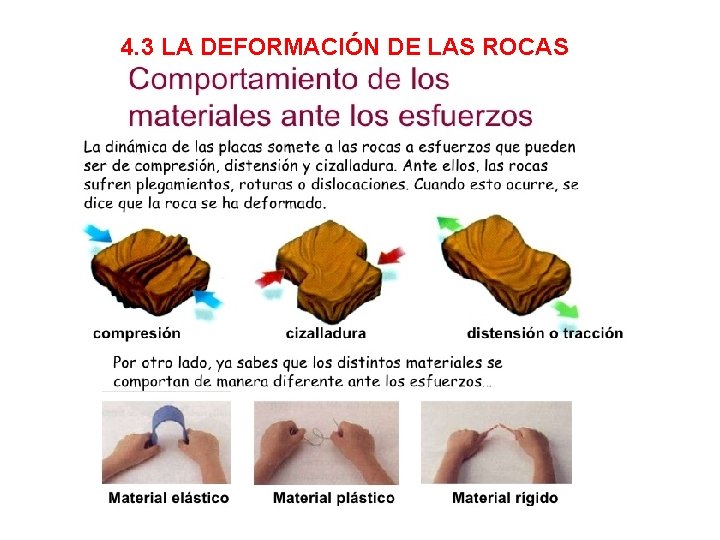

4. 3 LA DEFORMACIÓN DE LAS ROCAS

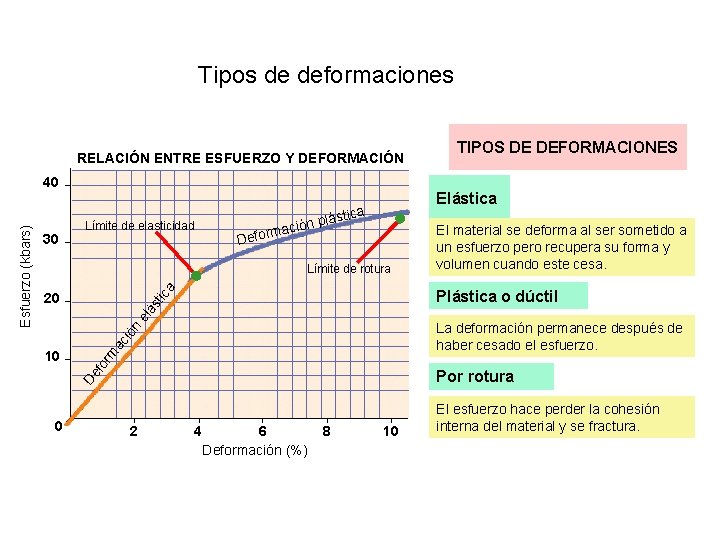

Tipos de deformaciones RELACIÓN ENTRE ESFUERZO Y DEFORMACIÓN TIPOS DE DEFORMACIONES 30 Límite de elasticidad ma Defor ción Elástica ca plásti Límite de rotura tic a el ió n La deformación permanece después de haber cesado el esfuerzo. 0 rm ac 10 El material se deforma al ser sometido a un esfuerzo pero recupera su forma y volumen cuando este cesa. Plástica o dúctil ás 20 De fo Esfuerzo (kbars) 40 Por rotura 2 4 6 Deformación (%) 8 10 El esfuerzo hace perder la cohesión interna del material y se fractura.

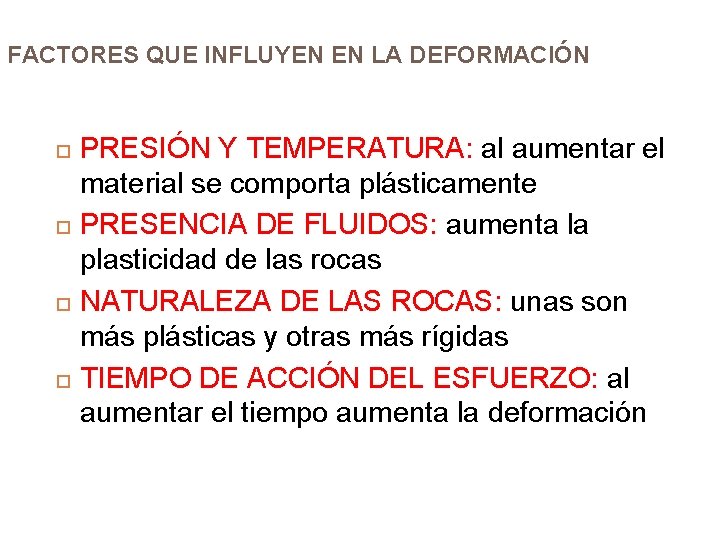

FACTORES QUE INFLUYEN EN LA DEFORMACIÓN PRESIÓN Y TEMPERATURA: al aumentar el material se comporta plásticamente PRESENCIA DE FLUIDOS: aumenta la plasticidad de las rocas NATURALEZA DE LAS ROCAS: unas son más plásticas y otras más rígidas TIEMPO DE ACCIÓN DEL ESFUERZO: al aumentar el tiempo aumenta la deformación

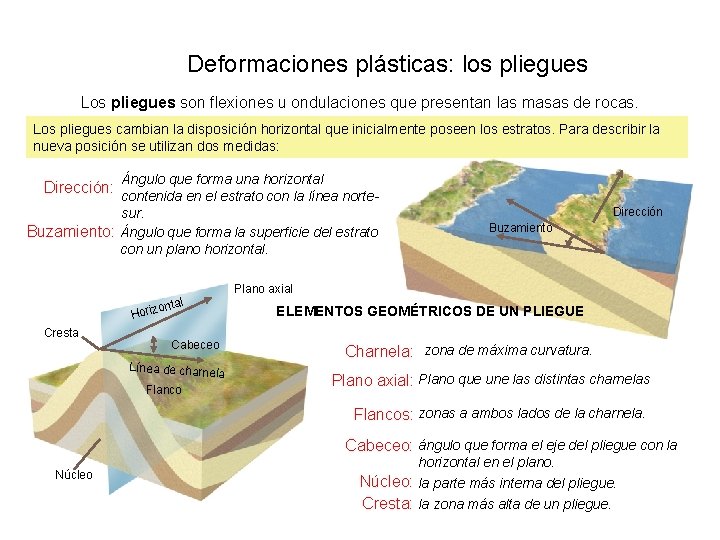

Deformaciones plásticas: los pliegues Los pliegues son flexiones u ondulaciones que presentan las masas de rocas. Los pliegues cambian la disposición horizontal que inicialmente poseen los estratos. Para describir la nueva posición se utilizan dos medidas: Ángulo que forma una horizontal contenida en el estrato con la línea nortesur. Buzamiento: Ángulo que forma la superficie del estrato con un plano horizontal. Dirección: Hori Cresta l zonta Cabeceo Línea de charne la Flanco Dirección Buzamiento Plano axial ELEMENTOS GEOMÉTRICOS DE UN PLIEGUE Charnela: zona de máxima curvatura. Plano axial: Plano que une las distintas charnelas Flancos: zonas a ambos lados de la charnela. Cabeceo: ángulo que forma el eje del pliegue con la Núcleo horizontal en el plano. Núcleo: la parte más interna del pliegue. Cresta: la zona más alta de un pliegue.

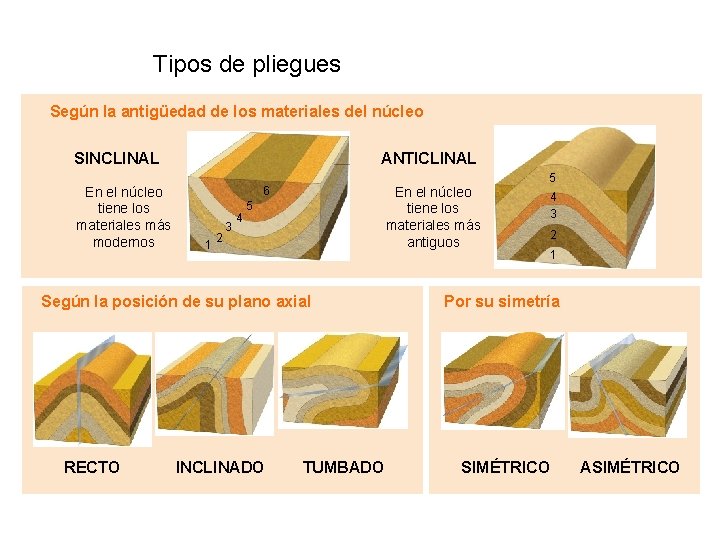

Tipos de pliegues Según la antigüedad de los materiales del núcleo ANTICLINAL SINCLINAL En el núcleo tiene los materiales más modernos En el núcleo tiene los materiales más antiguos 6 1 2 3 4 5 Según la posición de su plano axial RECTO INCLINADO TUMBADO 5 4 3 2 1 Por su simetría SIMÉTRICO ASIMÉTRICO

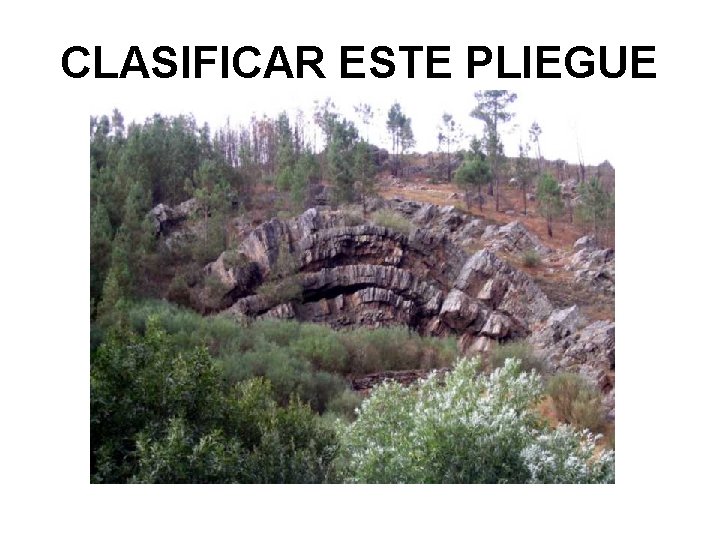

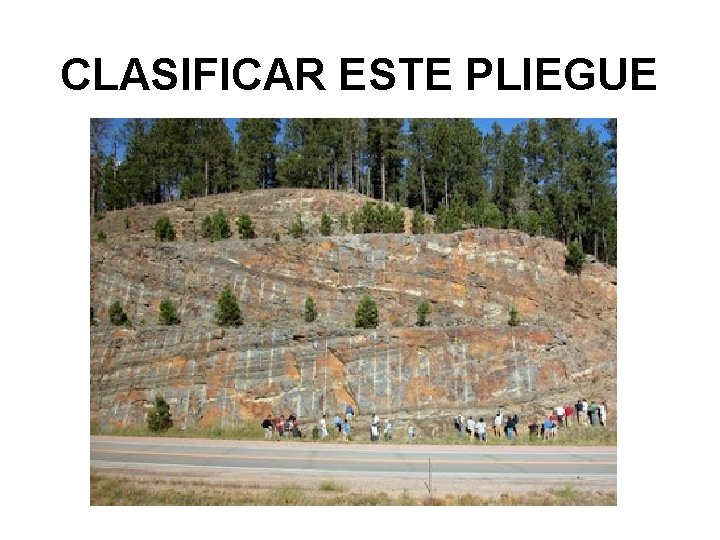

CLASIFICAR ESTE PLIEGUE

CLASIFICAR ESTE PLIEGUE

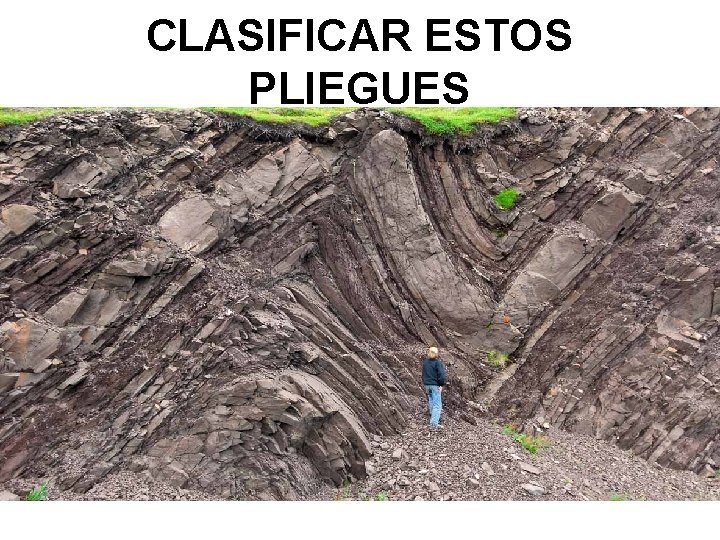

CLASIFICAR ESTOS PLIEGUES

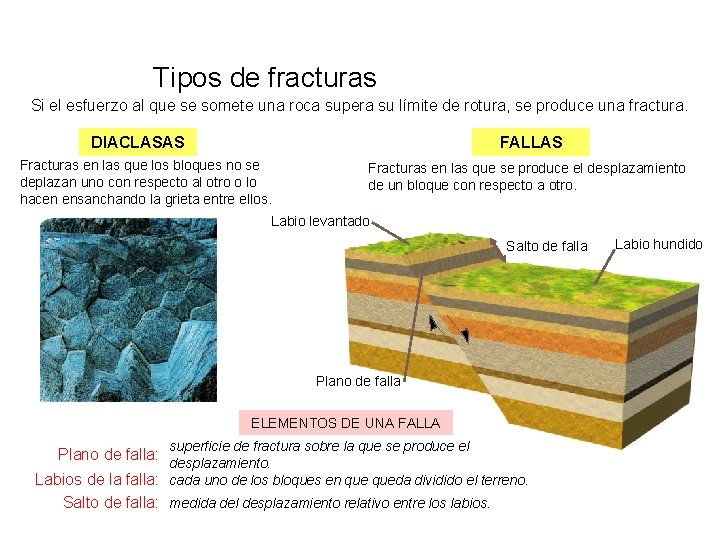

Tipos de fracturas Si el esfuerzo al que se somete una roca supera su límite de rotura, se produce una fractura. FALLAS DIACLASAS Fracturas en las que los bloques no se deplazan uno con respecto al otro o lo hacen ensanchando la grieta entre ellos. Fracturas en las que se produce el desplazamiento de un bloque con respecto a otro. Labio levantado Salto de falla Plano de falla ELEMENTOS DE UNA FALLA superficie de fractura sobre la que se produce el Plano de falla: desplazamiento. Labios de la falla: cada uno de los bloques en queda dividido el terreno. Salto de falla: medida del desplazamiento relativo entre los labios. Labio hundido

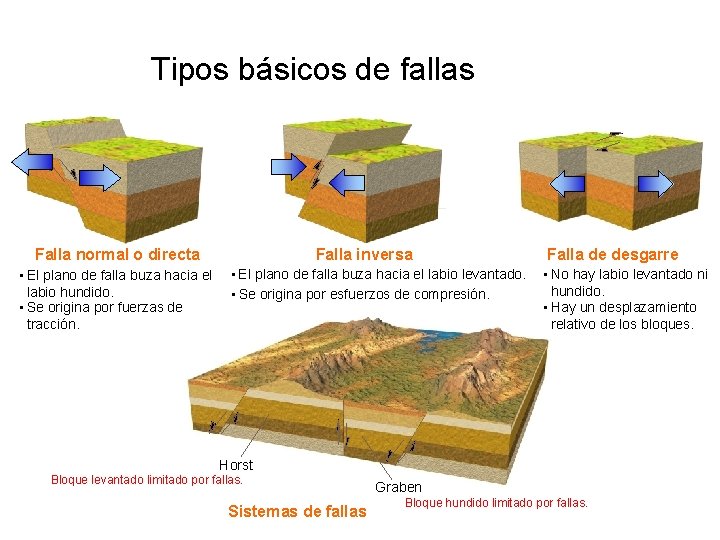

Tipos básicos de fallas Falla normal o directa • El plano de falla buza hacia el labio hundido. • Se origina por fuerzas de tracción. Falla inversa • El plano de falla buza hacia el labio levantado. • Se origina por esfuerzos de compresión. Falla de desgarre • No hay labio levantado ni hundido. • Hay un desplazamiento relativo de los bloques. Horst Bloque levantado limitado por fallas. Sistemas de fallas Graben Bloque hundido limitado por fallas.

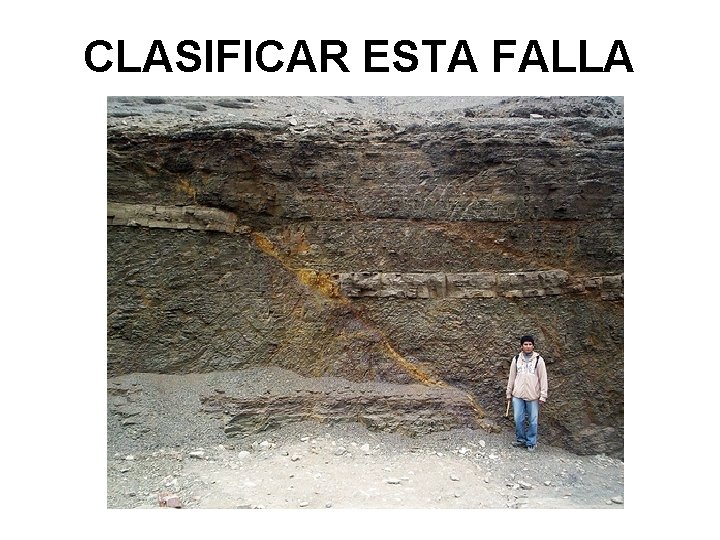

CLASIFICAR ESTA FALLA

CLASIFICAR ESTA FALLA

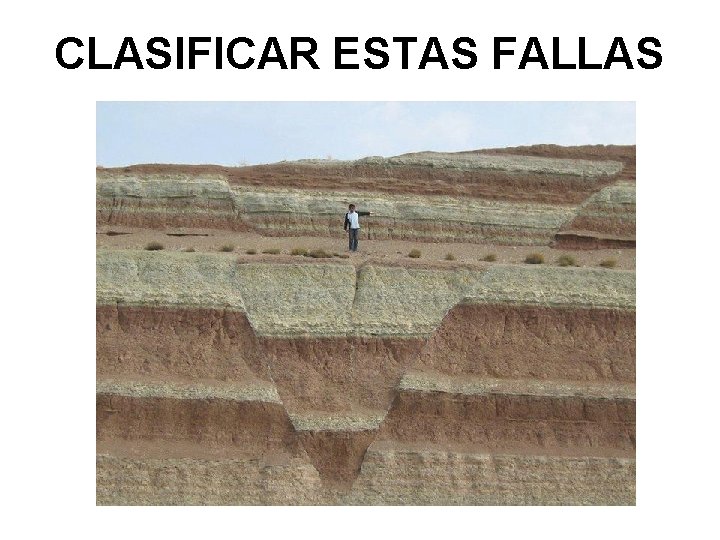

CLASIFICAR ESTAS FALLAS

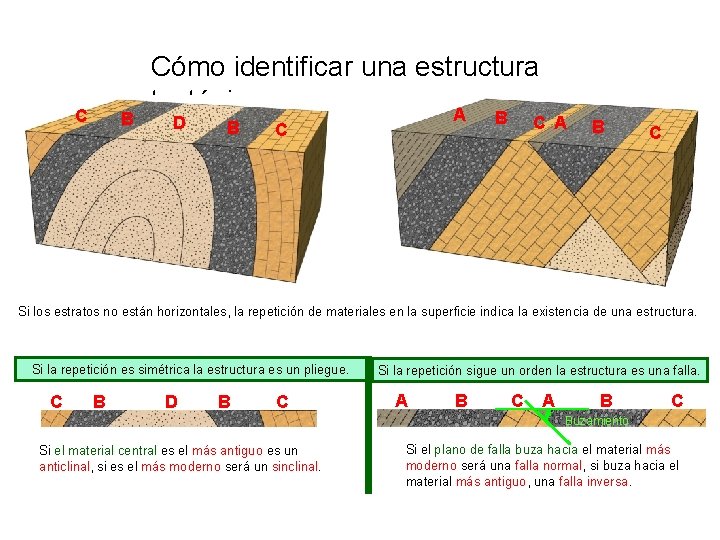

C B Cómo identificar una estructura tectónica A D B B C C A B C Si los estratos no están horizontales, la repetición de materiales en la superficie indica la existencia de una estructura. Si la repetición es simétrica la estructura es un pliegue. C B D B C Si la repetición sigue un orden la estructura es una falla. A B C Buzamiento Si el material central es el más antiguo es un anticlinal, si es el más moderno será un sinclinal. Si el plano de falla buza hacia el material más moderno será una falla normal, si buza hacia el material más antiguo, una falla inversa.
