MAPAS Y CARTOGRAFÍA

Históricamente, los mapas, han sido el propósito de la cartografía hasta mediados del siglo XVIII. El ánimo de geógrafos, exploradores y cartógrafos hasta entonces, había sido el conocimiento geográfico del mundo. Sólo cuando esta necesidad se hubo satisfecho, los científicos tuvieron la posibilidad de comenzar a expresar los atributos espaciales de datos sociales y científicos, naciendo así la cartografía temática. Fenómenos como el clima, la vegetación o la geología, por mencionar algunos, comenzaron a ser cartografiados. Su objetivo es la representación gráfica de fenómenos espaciales y sus relaciones en todo lo que afecte al espacio geográfico, así como su transformación en símbolos cartográficos. Un mapa es una representación reducida de un terreno y por esta razón las distancias y los accidentes geográficos aparecen reducidos en proporción, es decir, a escala Esta representación es hecha a escala, es decir debe haber proporción entre el objeto descrito y su representación.

LA ESCALA se define como la relación que existe entre la distancia real de un terreno y su correspondiente representación en el mapa. Una escala 1/10 significa que una unidad de distancia medida sobre el mapa, representa 10 unidades de distancia medidas sobre el terreno, por ejemplo un centímetro en el mapa corresponden a 10 centímetros en el terreno. la escala es la relación matemática qué liga las distancias del mapa con las del terreno. Se puede exponer mediante la siguiente relación: 1/E = d/ D Donde: 1 = unidad E = las veces en que se ha reducido una distancia para poder ser representada en el mapa D = distancia real del terreno d= distancia correspondiente al mapa

FORMAS DE EXPRESIÓN DE LA ESCALA La escala de un mapa se puede expresar de dos manera: numérica y gráfica En forma numérica el numerador es siempre la unidad y el denominador las veces en que se divide una unidad dada sobre el terreno, para ser representa en el mapa. Entre mayor sea el denominador, menor es la escala del mapa, es decir, que la representación en el terreno es mas reducida. Entre menor sea el denominador, más grande es la escala del mapa y los objetos representados de mayor tamaño 1/10. 000 es mayor que 1/100. 000 La escala gráfica se dibuja en los mapas de acuerdo con la escala numérica para facilitar la medición de distancias. Esta se compone de segmentos graduados que representan distancias en el terreno, por ejemplo la escala 1: 100. 000 se representa De la siguiente manera:

Por conveniencia las escalas se dividen así: Grandes = 1: 200 o menos Intermedias = 1: 200 - 1: 10. 000 Pequeñas = 1: 10. 000 en adelante

CLASIFICACION DE MAPAS Según la escala empleada los mapas se clasifican como: cartas, planos, mapas derivados, mapas topográficos, mapas bases, mapas temáticos, fotomapas etc. Cartografía Es el arte y ciencia de trazar mapas. “La cartografía es la más científica de las artes y las más artística de las ciencias” (Paul Theroux). “La humanidad ha inventado tres grandes formas de comunicación: el idioma, la música y los mapas. Pero la más antigua de las tres es la cartografía” (Editorial de The Times, 14 de octubre de 1992).

Que es una Cartografía? 1)La cartografía o trazado de mapas es, un conjunto de técnicas y una materia de estudio académico. 2) Saber encontrar y seleccionar la información 3) Técnicas y habilidades de diseño con el fin de crear un mapa final que consiga representar con fidelidad la información, 4) Destreza manual y técnicas de diseño gráfico para simplificar y dibujar la información mediante símbolos, líneas y colores, de modo que el amontonamiento o el desorden sean mínimos y el mapa resulte legible. No existe un modo correcto de trazar mapas. El modo depende de las herramientas de las que dispone el cartógrafo, del propósito del mapa y de la base de conocimientos. Sin embargo, sí existen diversos métodos empíricos que pueden servir de guía al cartógrafo.

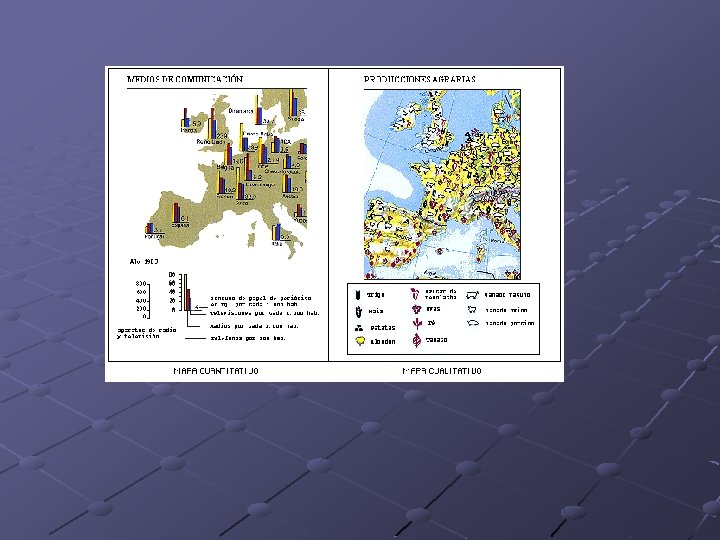

Mapa Temático La Asociación Internacional de Cartografía dice: "Un mapa temático es aquél que está diseñado para mostrar características o conceptos particulares. En el uso convencional de los mapas, este término excluye los mapas topográficos. “ ¿Qué es un Mapa Temático? Podemos definir los mapas temáticos como aquéllos que muestran las características estructurales de la distribución espacial de un fenómeno geográfico particular. Cartografía temática Cualitativa y cuantitativa Una información cartografiada es cualitativa si es una descripción de características, mientras que si se describen valores la información aportada por el mapa es cuantitativa. El fin de los mapas cualitativos es el mostrar la distribución espacial o la situación de un grupo de datos nominales. De este tipo de mapas el lector no puede determinar relaciones de cantidad. Los mapas cuantitativos sin embargo, muestran aspectos espaciales de datos numéricos. A menudo la variable cartografiada es única, y el mapa se centra en la variación de esta variable de un punto a otro del espacio geográfico. Estos mapas muestran los datos en una escala ordinal (más que, menos que), y en escalas de intervalo y proporción (cuánto más que).

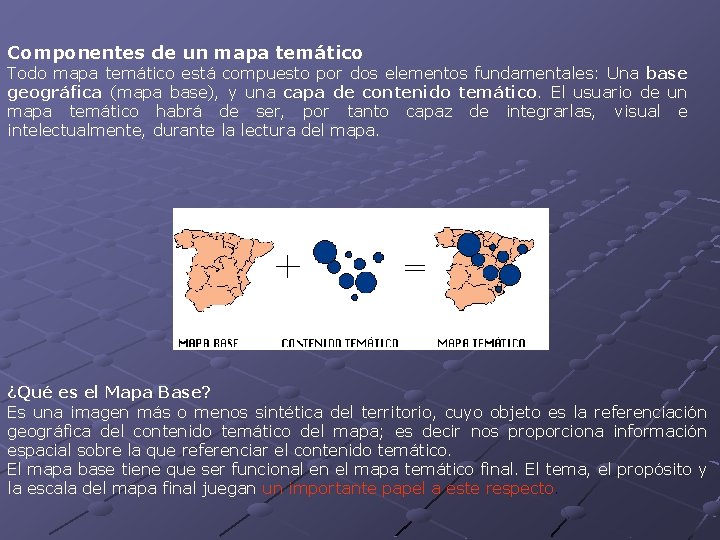

Componentes de un mapa temático Todo mapa temático está compuesto por dos elementos fundamentales: Una base geográfica (mapa base), y una capa de contenido temático. El usuario de un mapa temático habrá de ser, por tanto capaz de integrarlas, visual e intelectualmente, durante la lectura del mapa. ¿Qué es el Mapa Base? Es una imagen más o menos sintética del territorio, cuyo objeto es la referenciación geográfica del contenido temático del mapa; es decir nos proporciona información espacial sobre la que referenciar el contenido temático. El mapa base tiene que ser funcional en el mapa temático final. El tema, el propósito y la escala del mapa final juegan un importante papel a este respecto.

¿Qué tenemos que tener en cuenta a la hora de diseñar un mapa base? El contenido del mapa base debe adaptarse al tema que quiera dibujarse sobre él Así que se prestará especial atención a: El tipo de elementos que contenga. El grado de detalle con que se representarán dichos elementos. Su proyección y escala. El tipo de elementos que contenga La geología, geomorfología, suelos, etc. . Sin embargo, los elementos topográficos naturales como las curvas de nivel y la red hidrográfica tienen mucha más relación y son más necesarios para este tipo de mapas. Para muchos otros fines, como los temas socio-económicos las características humanas del terreno son en general, más importantes en el mapa base que las características naturales. ¿Con qué grado de detalle deben mostrarse los elementos del mapa base? Dependerá principalmente y de forma conjunta del propósito del mapa, su escala y la cantidad de información temática a representar: A mayor escala, podremos dar un mayor detalle a los datos referenciales siempre y cuando nos lo permita -hablando en términos de legibilidad- la cantidad de información temática a incluir. Según disminuya la escala habrá que eliminar información, bien del mapa base, bien del contenido temático.

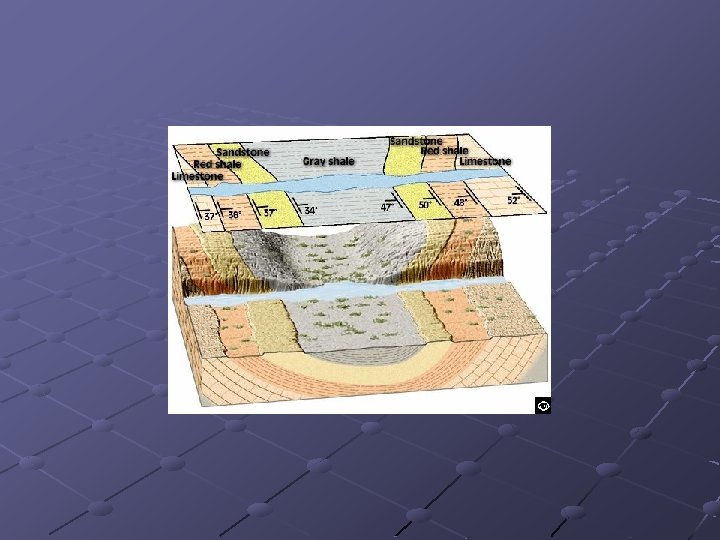

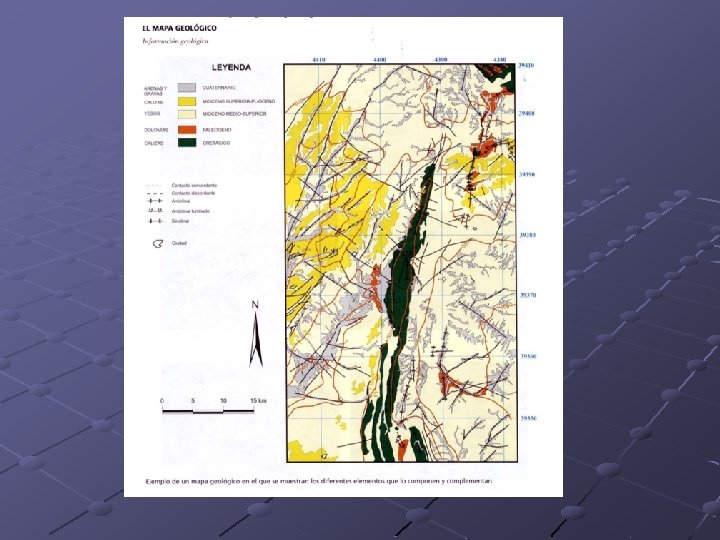

MAPAS GEOLÓGICOS Son los requisitos más importantes en la geología y minería. La idea principal de un mapa geológico es la representación de una situación geológica en un mapa. Es decir se dibujan arriba de una carta topográfica modificada en color o con simbología la litología. Cada estrato, unidad o formación con su propio color o símbolo. Los Mapas geológicos permiten una interpretación rápida de un sector de interés. Para confeccionar un mapa se trabajan en varias etapas: Etapas de un proyecto de mapeo geológico: Etapa Mapa detallada Mapa regional 1 Estudio de Antecedentes 2 Análisis de fotos aéreas 3 Estratigrafía 4 Topografía en detalle 5 Estratigrafía (en terreno) Perfil litológico Definición de unidades del mapeo Mapeo en terreno 6 Mapeo litológico Verificación con fotos aéreas Levantamiento estructural 7 Dibujo del mapa 8 Confección de perfiles 9 Informe con descripciones detalladas

Los Mapas geológicos tienen una base topográfica, se incorporan infraestructura (caminos, ferrocarriles), ríos, pueblos y curvas de nivel con cotas. No se traspasan tipo de vegetación, símbolos especiales topográficos. La base topográfica normalmente tiene solamente un color (negro o café). Todos los mapas geológicos además representan por gran parte un modelo geológico, la interpretación geológica de los autores. Cada mapa tiene su objetivo. Mapas geológicos regionales tienen un objetivo distinto a los mapas para empresa minera o mapas para una empresa de agua potable. Además cada mapa refleja una situación geológica simplificada. La manera de la simplificación pertenece al objetivo y del autor del plano.

El Mapa: Una carta geológica no solamente es el mapa. adicionalmente contiene el titulo, escala (gráfica y en números), una leyenda topográfica, una leyenda geológica (con símbolos tectónicos), la ubicación del mapa, los autores con fecha del mapeo en terreno (con ubicación del trabajo), un (o más) perfil(es) geológico(s), flecha del Norte y las coordenadas en UTM y/o longitud/latitud. Aparte de la carta se publican normalmente un informe con descripciones más detalladas del sector (como tipo de fósiles, columnas estratigráficas, descripciones de los estratos, formaciones y unidades

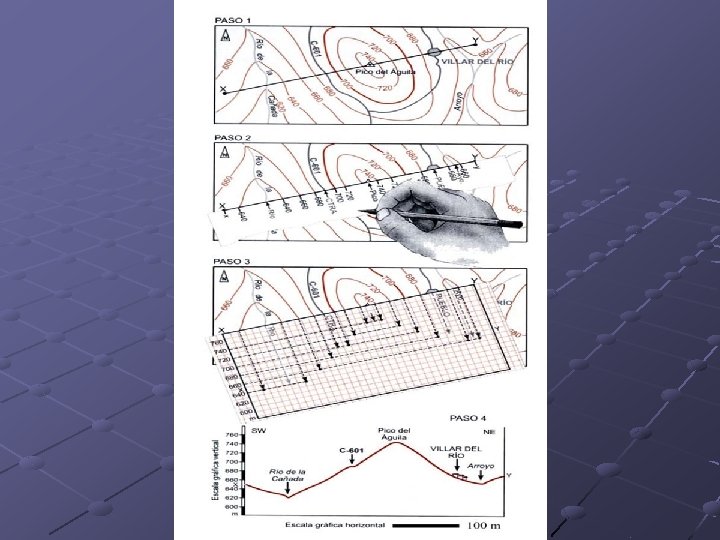

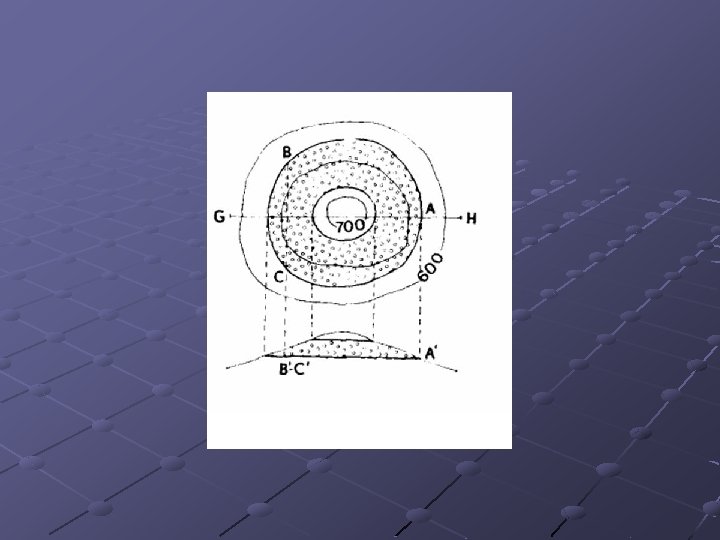

PLANOS TOPOGRÁFICOS CURVAS DE NIVEL: son líneas imaginarias del terreno, las que dibujadas en los mapas unen puntos de igual altura ( Isolineas) con respecto a un plano de referencia, que generalmente es el nivel del mar. PERFIL TOPOGRÁFICO: intersección de un plano vertical o en cualquiera dirección con la superficie del terreno

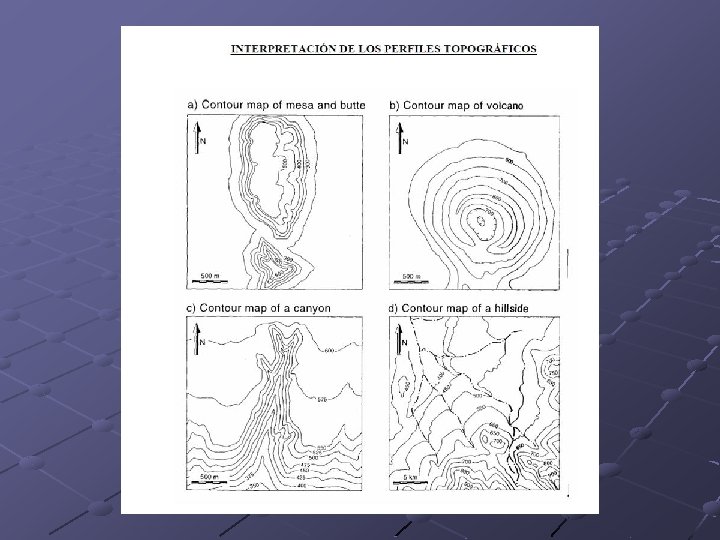

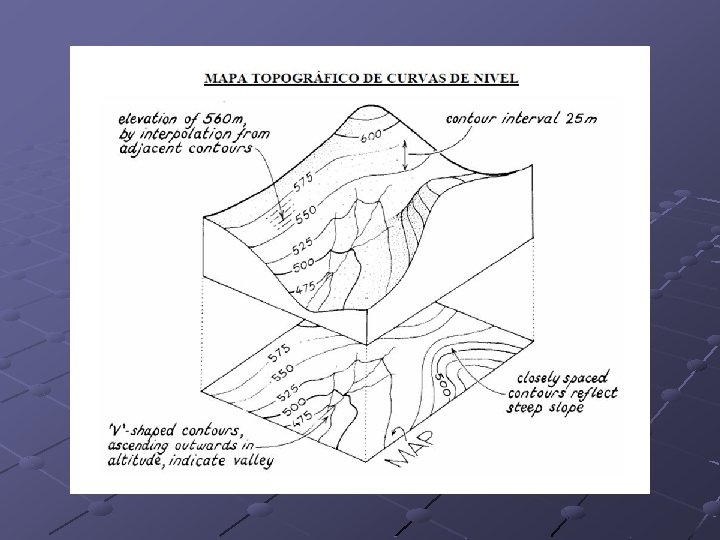

CARACTERÍSTICAS DE LAS CURVAS DE NIVEL En términos generales si en un mapa topográfico las curvas de nivel aparecen bastante separadas unas de otras esto significa que el terreno que representa es de pendiente suave. En cambio cuando aparecen muy próximas unas de otras, representan un terreno muy quebrado (pendiente fuerte). Las curvas de nivel al hacer contacto con la hidrografía, una quebrada, un río, etc. Forman una “V” cuyo vértice indica la dirección de donde vienen las aguas es decir, la parte mas alta del terreno. Las curvas de nivel se cierran sobre si mismas dentro o fuera del mapa y nunca se cruzan, aunque aparecen muy juntas a veces superpuestas en riscos, fallas o paredes mas o menos verticales. La equidistancia o separación entre curvas de nivel depende de la escala del mapa y de la importancia del relieve. Las curvas de nivel no pueden cortarse Las curvas de nivel cerradas indican una prominencia o una depresión del terreno.

Las curvas de nivel también se utilizan para representar el relieve submarino, en cuyo caso se denominan curvas batimétricas. Son isolíneas que unen puntos de igual profundidad. ELEMENTOS DE UN PLANO TOPOGRÁFICO En un mapa topográfico deben figurar: - Rotulo o titulo: por lo general se coloca en la parte inferior derecha del papel, aunque a veces se dibuja de margen izquierdo a margen derecho en la parte inferior o sobre el margen inferior. El tamaño del rotulo es proporcional al tamaño del mapa. -Escala: generalmente se escribe la escala numérica o la escala grafica. - Orientación (dirección norte-sur): Todo mapa debe ir orientado, en el debe ir indicada la dirección norte-sur por medio de una flecha que señale el norte. - Signos convencionales: Contribuyen a aumentar la claridad del mapa al mostrar como son los elementos del terreno. Estos se dibujan de un tamaño proporcional a la escala del mapa, usualmente de dibujan en la parte inferior izquierda del mapa. -Notas y leyendas: son notas explicativas y de carácter breve pero con la suficiente información que pueda aclarar una duda a quien haga uso del mapa.

CORTE GEOLÓGICO: corresponde al perfil topográfico con las litologías y estructuras geológicas presentes en el terreno

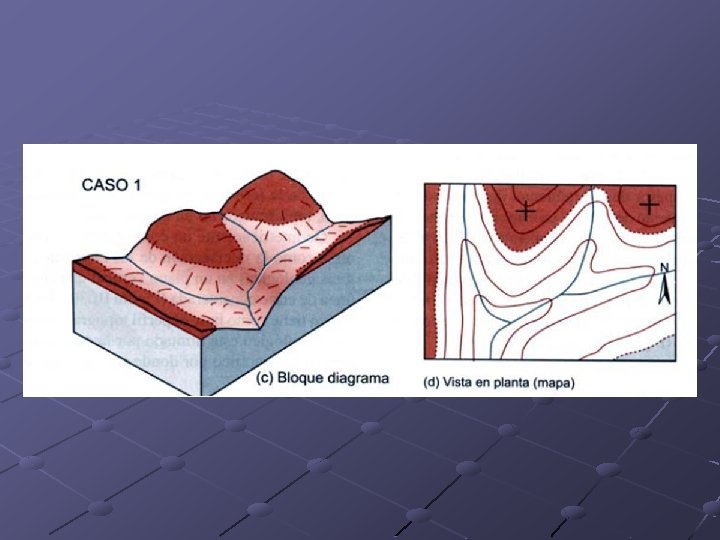

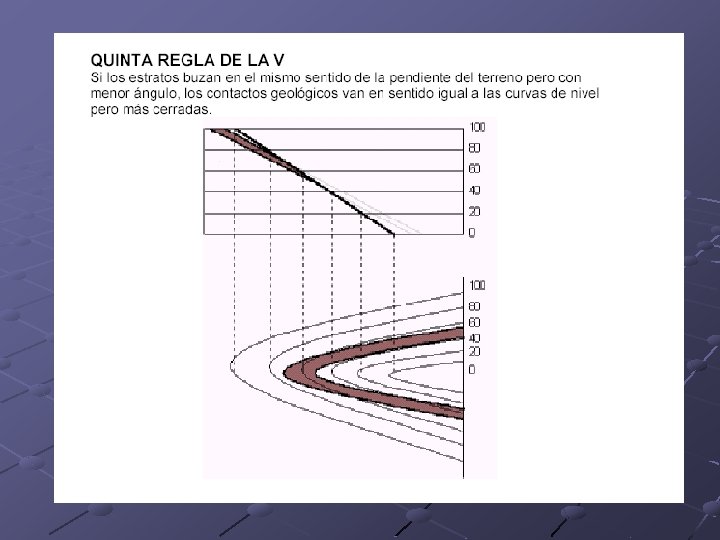

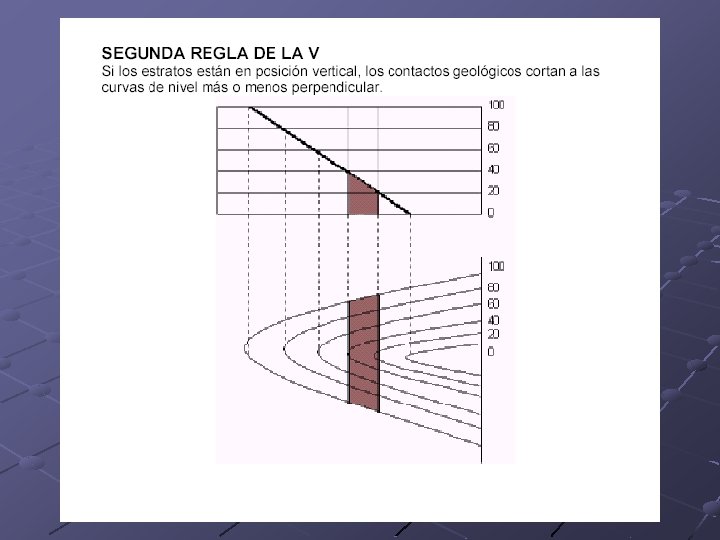

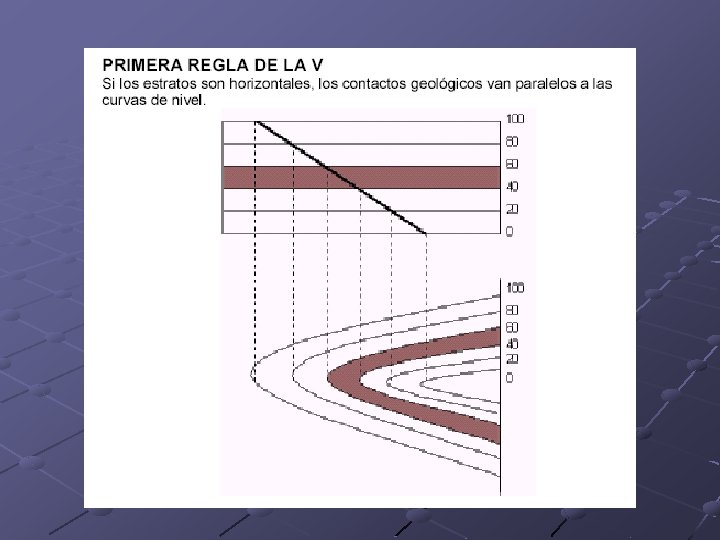

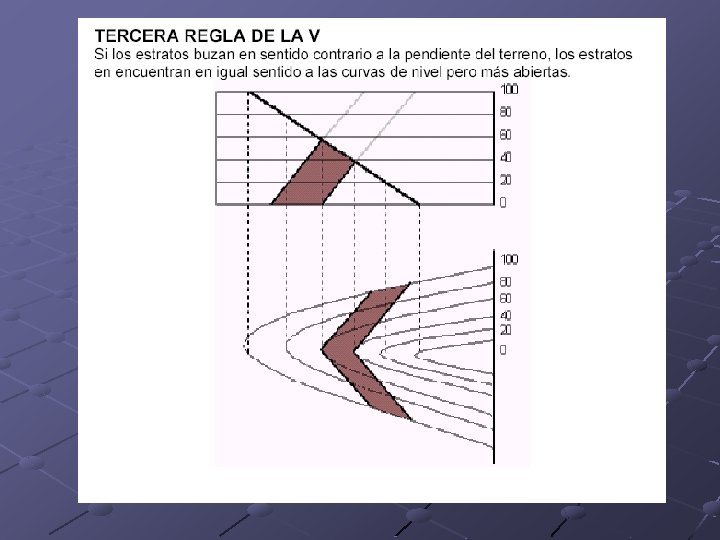

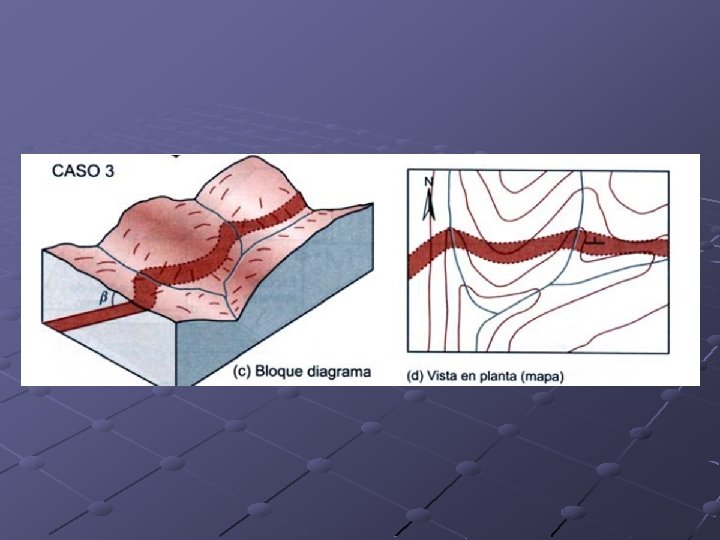

LEYES DE LAS “UVE” Es Las relaciones entre buzamiento de los estratos o capas y topografía o relieve del terreno se han formalizado en una serie de reglas, llamadas conjuntamente Regla de la V, por las cuales se puede estimar directamente la dirección de buzamiento de los planos estructurales a partir del modelo de afloramiento.

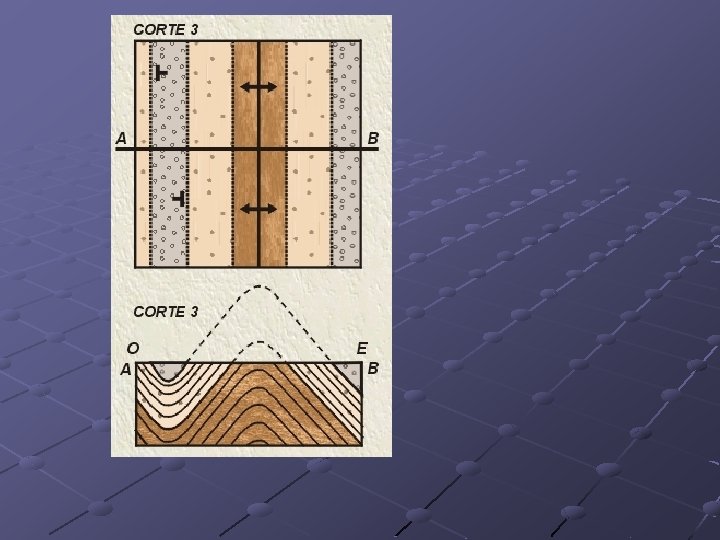

. Cortes geológicos con topografía horizontal A continuación se muestran algunos ejemplos simples de cortes geológicos con topografía plana, en los que se reseñan algunas consideraciones importantes a la hora de interpretar y realizar un corte geológico. Capas inclinadas Pliegues Espesor aparente Vergencia Pliegues cónicos

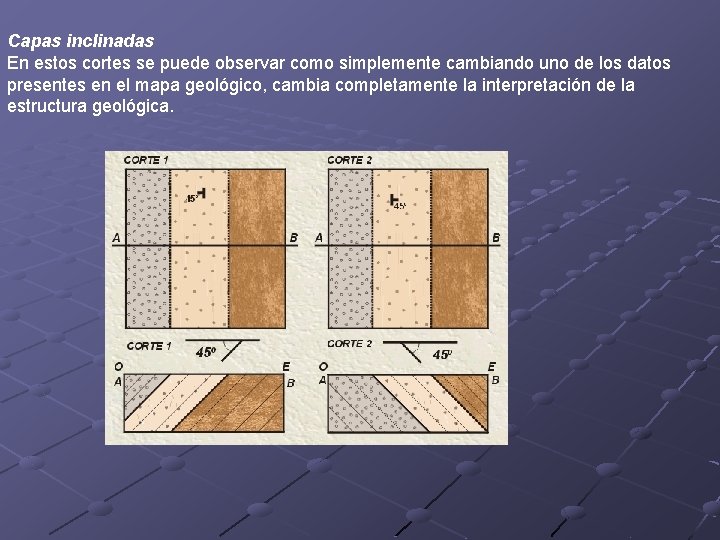

Capas inclinadas En estos cortes se puede observar como simplemente cambiando uno de los datos presentes en el mapa geológico, cambia completamente la interpretación de la estructura geológica.

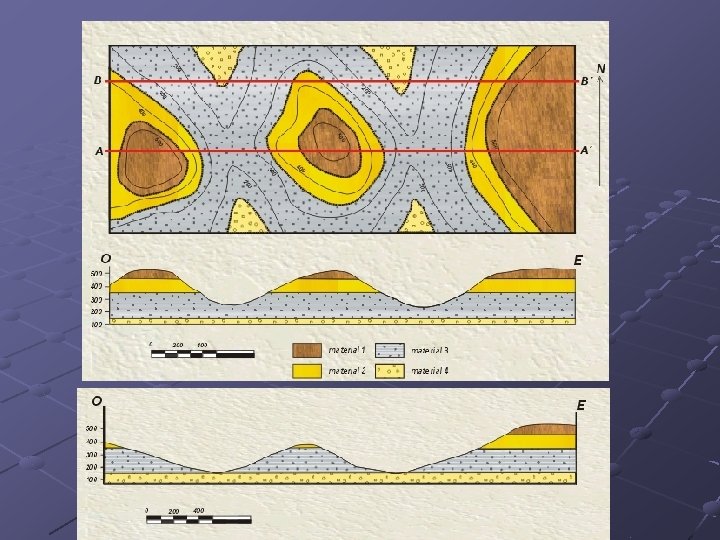

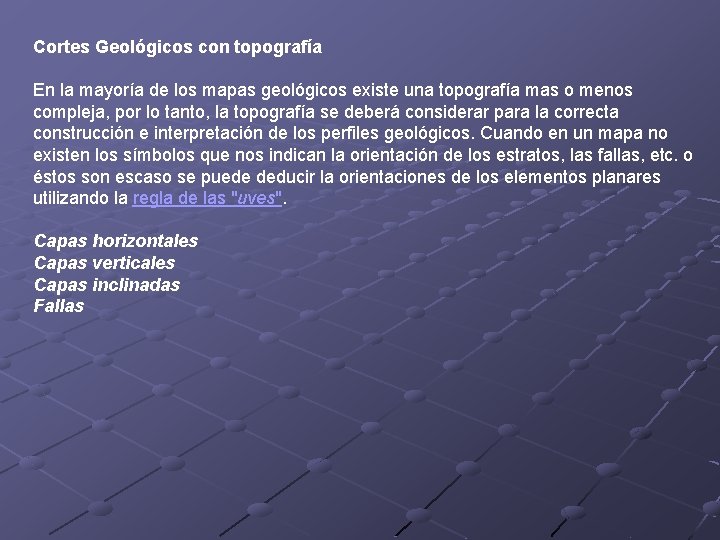

Cortes Geológicos con topografía En la mayoría de los mapas geológicos existe una topografía mas o menos compleja, por lo tanto, la topografía se deberá considerar para la correcta construcción e interpretación de los perfiles geológicos. Cuando en un mapa no existen los símbolos que nos indican la orientación de los estratos, las fallas, etc. o éstos son escaso se puede deducir la orientaciones de los elementos planares utilizando la regla de las "uves". Capas horizontales Capas verticales Capas inclinadas Fallas

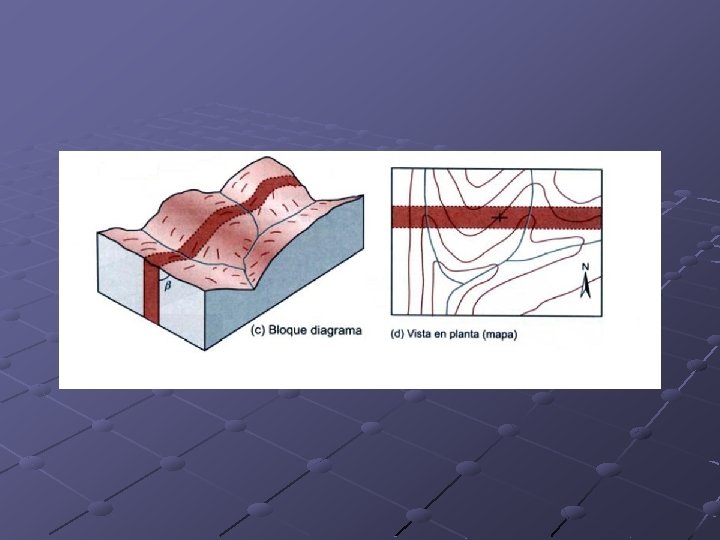

Capas verticales En este ejemplo de abajo se ha utilizado el mapa geológico anterior incluyendo una capa vertical que atraviesa varios de los materiales presentes. Como se puede observar en el mapa geológico, la traza de la capa vertical es rectilínea y no le afecta la presencia de curvas de nivel. Así mismo es importante resaltar que en el corte A-A´, la capa no es cortada en superficie por el perfil, pero podemos inferir su presencia por debajo de los materiales 1 y 2.

Capas inclinadas

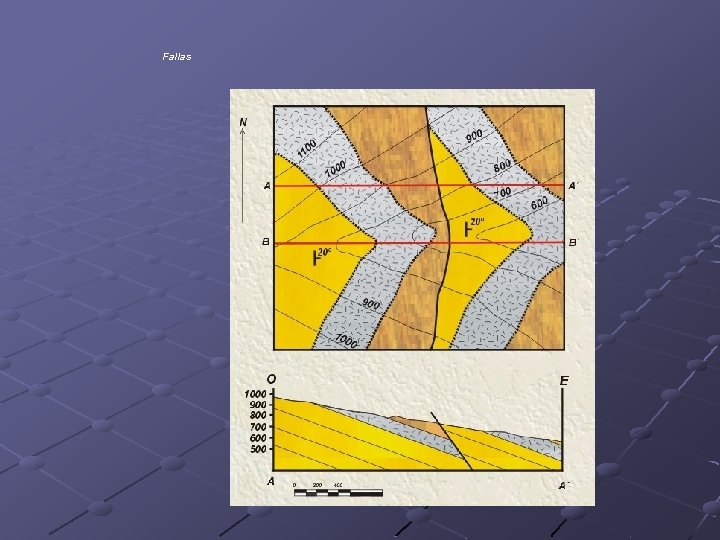

Fallas
