Michal Konen H 2 IGE 1 Je to

Michal Konečný H 2 IGE 1

� Je to vzájomné prepojenie povrchovej a podzemnej siete do jednej súradnicovej sústavy � Metódy pripojenia a usmernenia sa volia podľa účelu, významu a budúceho využitia

PRESNÉ METÓDY � voľný polygónový ťah � polygónový ťah vedený medzi dvomi jamami � jednou jamou a usmernením pomocou gyroteodolitu

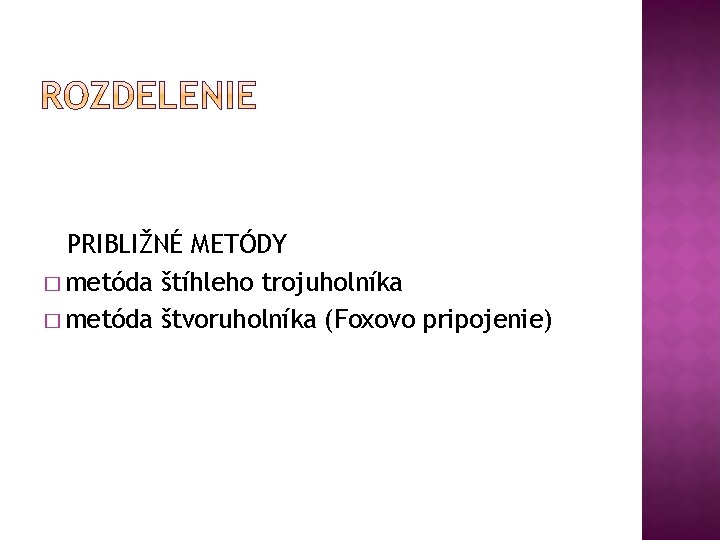

PRIBLIŽNÉ METÓDY � metóda štíhleho trojuholníka � metóda štvoruholníka (Foxovo pripojenie)

� používa sa pripojení bez jamy � Na povrchu sa nachádza stanovisko a orientácie a štôlňou vedieme polygónový ťah

� 2, 3, 4 prevažované body olovnicou � Používa sa votknutý pol. ťah � na povrchu určujeme súradnice závesov olovníc � v podzemí vedieme votknutý pol. ťah a určujeme súradnice bodov hlavnej meračskej priamky a ich smerníky

� Potrebný gyroteodolit � Na povrchu určujeme súradnice závesu olovnice teodolitom � V podzemí meriame gyroteodolitom a určujeme súradnice stanoviska a smerník hlavnej orientačnej priamky � K tomu potrebujeme azimut

� Platia určité zásady � Meriame vzdialenosť medzi olovnicami a vzdialenosti od olovníc k stanovisku a uhol ktorý zvierajú tie vzdialenosti � Počíta sa ako voľný polygónový ťah � Presnosť delíme na podzemnú a povrchovú časť z dôvodu nestabilných cieľov

� Prevažujú sa dve olovnice jednou jamou � V podzemí dva stabilizované body � Z týchto bodov sa meria na závesy olovnice a odčítavajú sa hodnoty na pravítku � Vzdialenosti medzi olovnicami a k bodom sa merajú pásmom � Určujeme uhol ktorý zviera rovnobežka spojnice stabilizovaných bodov a spojnica olovníc, ktorý potrebujeme pre určenie smerníka

� Kývanie závesu olovnice (vietor) � Prehyb závesu olovnice (prúdenie) � Doba kmitania olovnice kyv – tam kmit – tam a späť

� Prednášky z predmetu meranie podzemných priestorov � Skriptum Dúlní měřictví modul 1 autori Švábenský, Bureš, Vitula
