MATERIAIS MAGNTICOS Resoluo da lista de exerccios 1

MATERIAIS MAGNÉTICOS Resolução da lista de exercícios 1) a) Cálculo da intensidade de campo magnético (H) b) Cálculo da densidade de fluxo magnético c) Calcule a densidade de fluxo se no interior da bobina existe uma barra de cromo.

MATERIAIS MAGNÉTICOS Resolução da lista de exercícios 2) Começamos com a seguinte equação Substituindo a equação inferior na superior:

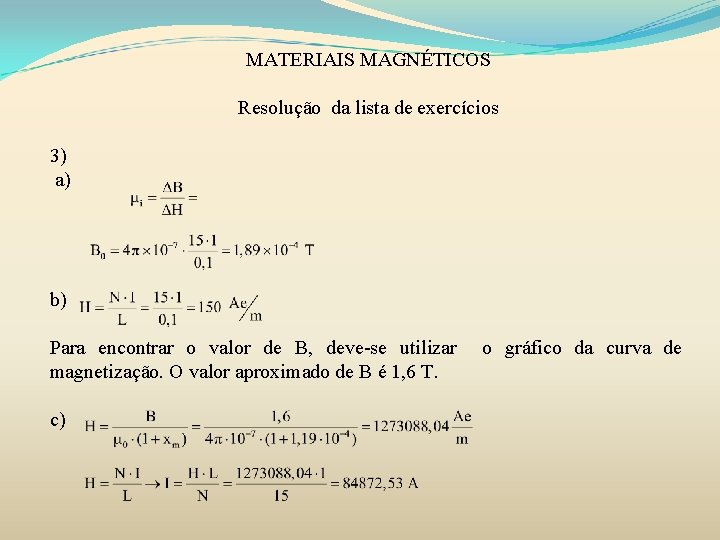

MATERIAIS MAGNÉTICOS Resolução da lista de exercícios 3) a) b) Para encontrar o valor de B, deve-se utilizar magnetização. O valor aproximado de B é 1, 6 T. c) o gráfico da curva de

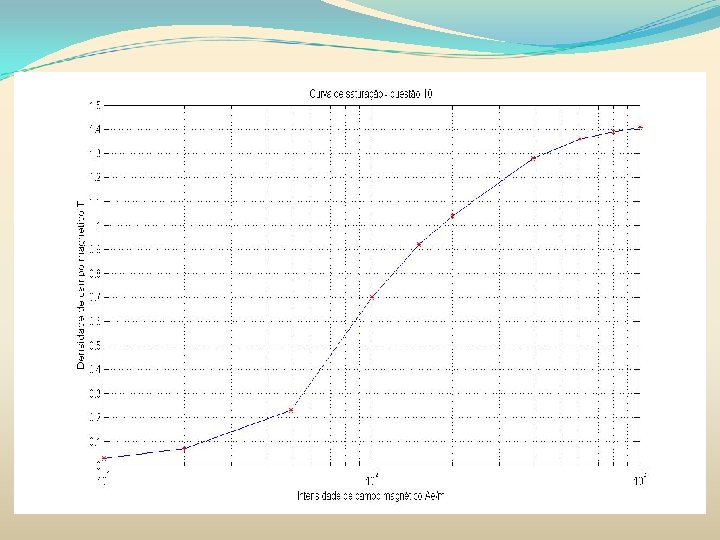

MATERIAIS MAGNÉTICOS 10) Para resolver essa questão é necessário encontrar a curva de saturação do material.

MATERIAIS MAGNÉTICOS 10) Cálculo da permeabilidade inicial A permeabilidade relativa inicial é: A permeabilidade máxima ocorre em aproximadamente: H = 100 Ae/m

MATERIAIS MAGNÉTICOS 10) A suscetibilidade máxima pode ser encontrada da seguinte forma:

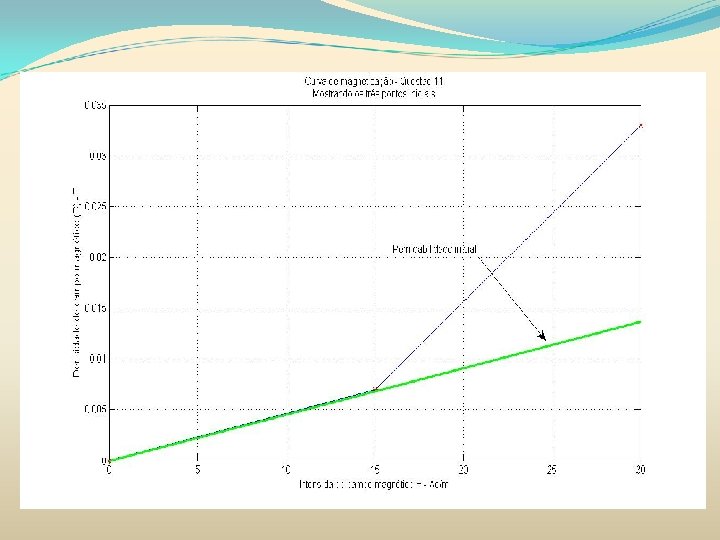

MATERIAIS MAGNÉTICOS Questão 11 11)

MATERIAIS MAGNÉTICOS 11) b) Cálculo da permeabilidade inicial Cálculo da permeabilidade relativa inicial Cálculo da permeabilidade máxima

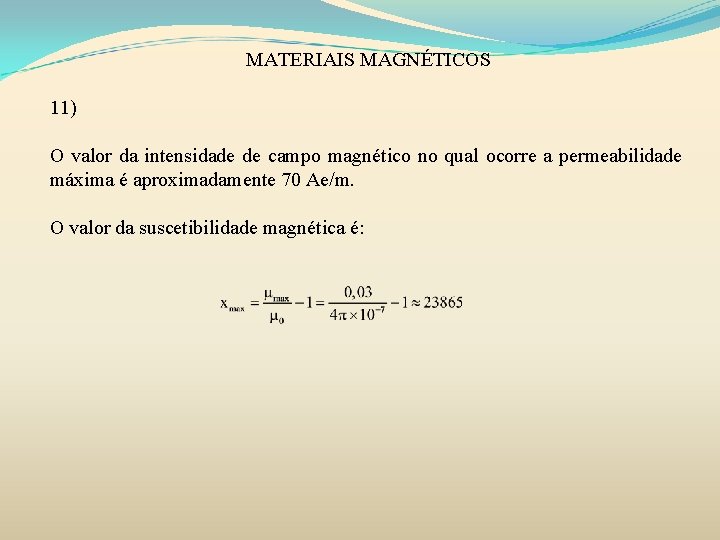

MATERIAIS MAGNÉTICOS 11) O valor da intensidade de campo magnético no qual ocorre a permeabilidade máxima é aproximadamente 70 Ae/m. O valor da suscetibilidade magnética é:

MATERIAIS MAGNÉTICOS GRÁFICO DA QUESTÃO 12
